公開番号2025114389
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2024009055
出願日2024-01-24
発明の名称カメラモジュール及び内視鏡
出願人富士フイルム株式会社
代理人弁理士法人航栄事務所
主分類A61B 1/04 20060101AFI20250729BHJP(医学または獣医学;衛生学)
要約【課題】ケーブルのねじれによる断線を抑制することが可能なカメラモジュールを提供する。

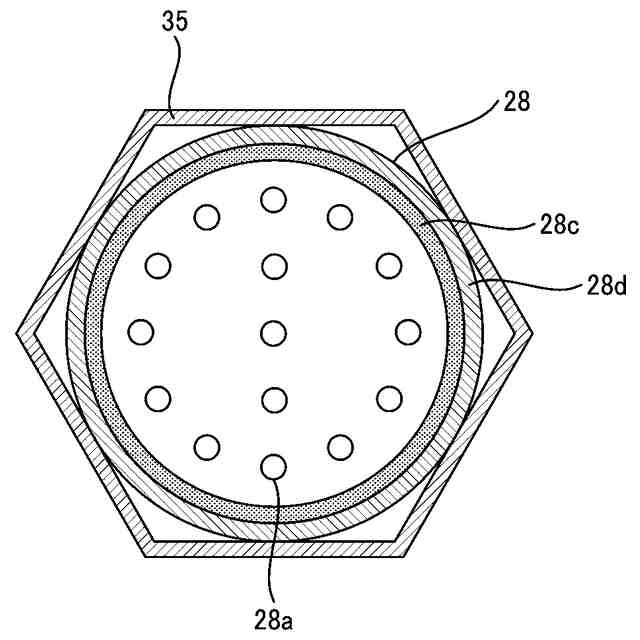

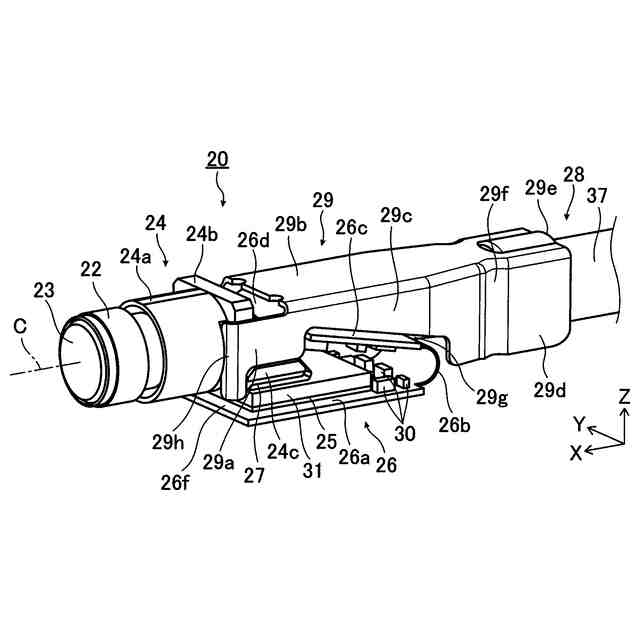

【解決手段】撮像モジュールと、撮像モジュールに接続され、複数の信号線28aとその信号線28aを覆う被覆部材(シールド28cと外皮28d)とを有するケーブル28と、ケーブル28と撮像モジュールの接続部における被覆部材の外周に設けられ、ケーブル28をかしめる少なくとも1つの固定部材35と、を備える内視鏡用のカメラモジュール20である。ケーブル28の直径をd、固定部材35の体積をVとする場合、V/d²>0.35を満たす。
【選択図】図8
特許請求の範囲【請求項１】
内視鏡用のカメラモジュールであって、
撮像モジュールと、
前記撮像モジュールに接続され、複数の導線と、前記複数の導線を覆う被覆部材と、を有するケーブルと、
前記ケーブルと前記撮像モジュールの接続部における前記被覆部材の外周に設けられ、前記ケーブルをかしめる少なくとも１つの固定部材と、
を備え、
前記ケーブルの直径をｄ、前記固定部材の体積をＶとする場合、Ｖ／ｄ
２
＞０．３５を満たす、
カメラモジュール。
続きを表示（約 890 文字）【請求項２】
請求項１に記載のカメラモジュールであって、
前記固定部材は、硬化した接着剤で覆われ、前記接着剤によって前記撮像モジュールの筐体に固定されている、
カメラモジュール。
【請求項３】
請求項１に記載のカメラモジュールであって、
Ｖ／ｄ
２
＞０．４を満たす、
カメラモジュール。
【請求項４】
請求項１に記載のカメラモジュールであって、

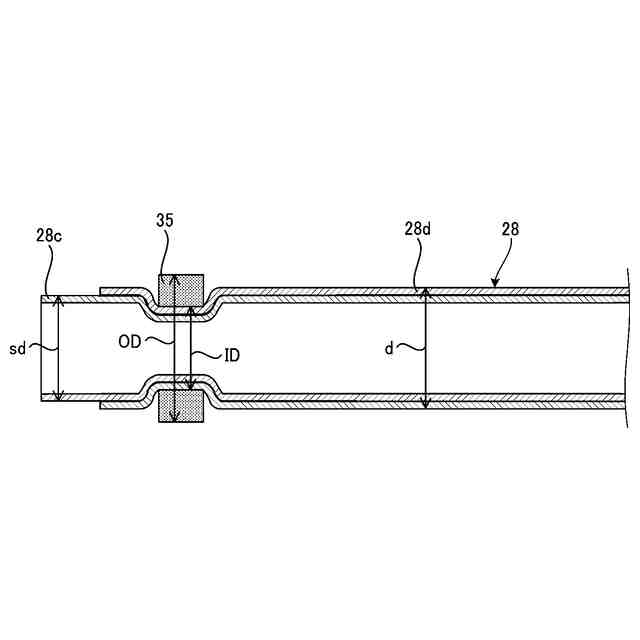

前記ケーブルをかしめた前記固定部材の外接円の直径をＯＤとする場合、ＯＤ＞ｄを満たす、
カメラモジュール。
【請求項５】
請求項１に記載のカメラモジュールであって、
前記被覆部材は、前記複数の導線を覆うシールドと、前記シールドを覆う外皮と、を含み、
前記ケーブルをかしめた前記固定部材の内接円の直径をＩＤとし、前記シールドの外周部の直径をｓｄとする場合、ＩＤ＜ｓｄを満たす、
カメラモジュール。
【請求項６】
請求項１に記載のカメラモジュールであって、
前記固定部材は、環状部材である、
カメラモジュール。
【請求項７】
請求項６に記載のカメラモジュールであって、
前記固定部材は、金属リングである、
カメラモジュール。
【請求項８】
請求項１に記載のカメラモジュールであって、
前記ケーブルの直径は、２．５ｍｍ以下である、
カメラモジュール。
【請求項９】
請求項１に記載のカメラモジュールであって、
前記固定部材は、前記ケーブルの軸方向に見て前記ケーブルの中心に対して略点対称の形状である、
カメラモジュール。
【請求項１０】
請求項１に記載のカメラモジュールであって、
前記複数の導線は、前記ケーブルの軸方向に見て前記ケーブルの中心に対して略点対称に配置されている、
カメラモジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

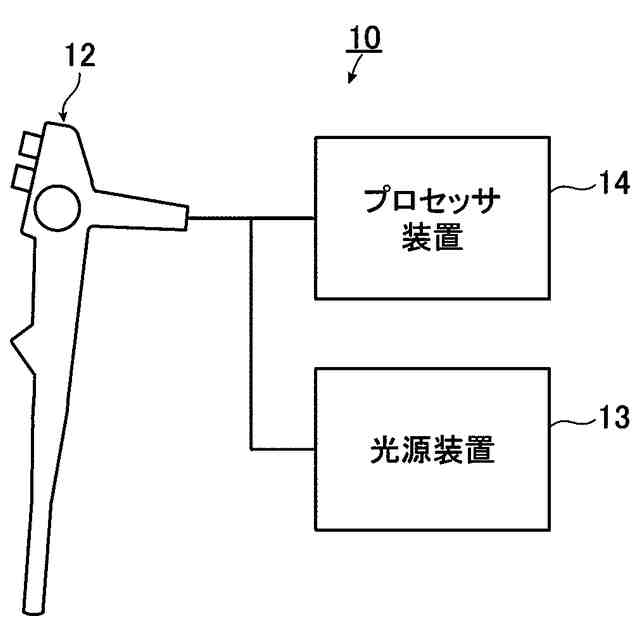

本発明は、カメラモジュール及び内視鏡に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、内部に撮像レンズが設けられたレンズ鏡胴と、撮像レンズを通過した光を受光し光電変換する撮像素子と、レンズ鏡胴を保持する保持具と、撮像素子に電気的に接続され、外周を構成する外皮を有するケーブルと、保持具とケーブルとを連結する連結部材と、を有し、ケーブルには第１のチューブと第２のチューブとが重なって被覆されており、第１のチューブの先端及び第２のチューブの先端が連結部材内に収容され、第１のチューブの後端が第２のチューブの後端よりも連結部材側にある、内視鏡撮像装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１５１０１６号公報
【発明の概要】
【０００４】
本開示の技術に係る１つの実施形態は、ケーブルのねじれによる断線を抑制することが可能なカメラモジュール及び内視鏡を提供する。
【課題を解決するための手段】
【０００５】
（１）
内視鏡用のカメラモジュールであって、
撮像モジュールと、
上記撮像モジュールに接続され、複数の導線と、上記複数の導線を覆う被覆部材と、を有するケーブルと、
上記ケーブルと上記撮像モジュールの接続部における上記被覆部材の外周に設けられ、上記ケーブルをかしめる少なくとも１つの固定部材と、
を備え、

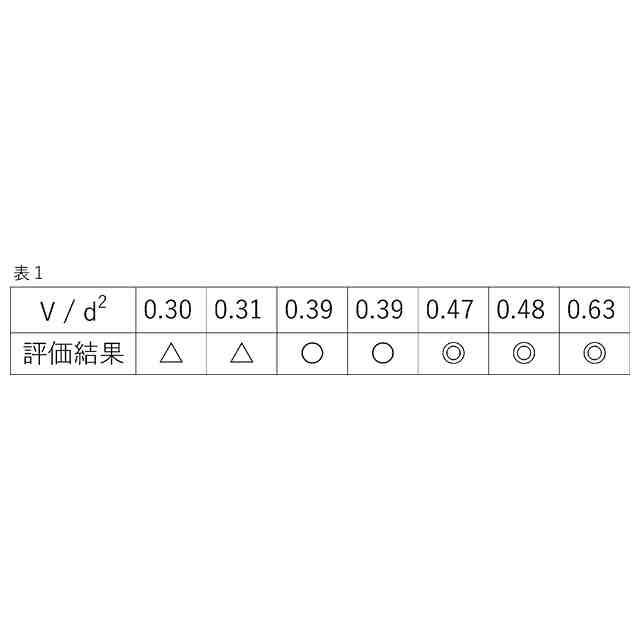

上記ケーブルの直径をｄ、上記固定部材の体積をＶとする場合、Ｖ／ｄ２＞０．３５を満たす、
カメラモジュール。
【０００６】
（２）
（１）に記載のカメラモジュールであって、
上記固定部材は、硬化した接着剤で覆われ、上記接着剤によって上記撮像モジュールの筐体に固定されている、
カメラモジュール。
【０００７】
（３）
（１）又は（２）に記載のカメラモジュールであって、
Ｖ／ｄ２＞０．４を満たす、
カメラモジュール。
【０００８】
（４）
（１）～（３）のいずれか１つに記載のカメラモジュールであって、
上記ケーブルをかしめた上記固定部材の外接円の直径をＯＤとする場合、ＯＤ＞ｄを満たす、
カメラモジュール。
【０００９】
（５）
（１）～（４）のいずれか１つに記載のカメラモジュールであって、
上記被覆部材は、上記複数の導線を覆うシールドと、上記シールドを覆う外皮と、を含み、
上記ケーブルをかしめた上記固定部材の内接円の直径をＩＤとし、上記シールドの外周部の直径をｓｄとする場合、ＩＤ＜ｓｄを満たす、
カメラモジュール。
【００１０】
（６）
（１）～（５）のいずれか１つに記載のカメラモジュールであって、
上記固定部材は、環状部材である、
カメラモジュール。
（【００１１】以降は省略されています）
