公開番号2025114683
公報種別公開特許公報(A)
公開日2025-08-05
出願番号2025076293,2024030354
出願日2025-05-01,2019-11-27
発明の名称時刻制御方法
出願人マクセル株式会社
代理人弁理士法人筒井国際特許事務所
主分類H04N 21/43 20110101AFI20250729BHJP(電気通信技術)
要約【課題】高度デジタル放送サービスをより好適に送信または受信する技術を提供する。
【解決手段】放送伝送路を介して4K放送サービスと2K放送サービスとのサイマル放送が行われている放送波を受信可能な放送受信装置における時刻制御方法であって、前記放送波に含まれるMMT方式で伝送される前記4K放送サービスを受信し、復調して、前記4K放送サービスの放送番組を表示し、前記放送波に含まれるMPEG2-TS方式で伝送される前記2K放送サービスを受信し、復調して、前記4K放送サービスの放送番組を表示し、前記4K放送サービスのクロック同期処理と前記2K放送サービスのクロック同期処理とを制御する時刻制御を行い、前記時刻制御では、前記4K放送サービスの放送番組を表示しているときも、前記2K放送サービスのクロック同期処理を継続し、前記2K放送サービスの放送番組を表示しているときも、前記4K放送サービスのクロック同期処理を継続するように構成する。

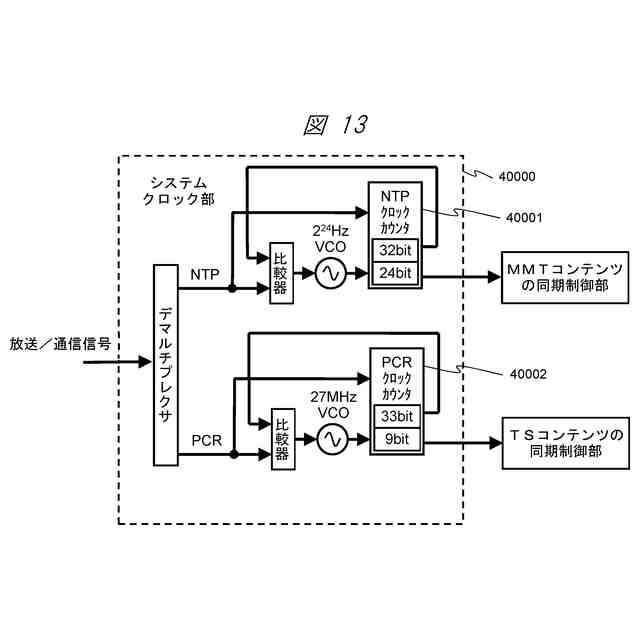

【選択図】図13
特許請求の範囲【請求項１】
放送伝送路を介して４Ｋ放送サービスと２Ｋ放送サービスとのサイマル放送が行われている放送波を受信可能な放送受信装置における時刻制御方法であって、
前記放送波に含まれるＭＭＴ方式で伝送される前記４Ｋ放送サービスを受信し、復調して、前記４Ｋ放送サービスの放送番組を録画する第１の録画ステップと、
前記放送波に含まれるＭＰＥＧ２－ＴＳ方式で伝送される前記２Ｋ放送サービスを受信し、復調して、前記２Ｋ放送サービスの放送番組を録画する第２の録画ステップと、
前記４Ｋ放送サービスのクロック同期処理と前記２Ｋ放送サービスのクロック同期処理とを制御する時刻制御ステップと、
前記４Ｋ放送サービスの受信状況が悪化したときに、前記４Ｋ放送サービスの放送番組を録画する第１の録画ステップから前記２Ｋ放送サービスの放送番組を録画する第２の録画ステップに切り替える録画切り替えステップと、
を備え、
前記時刻制御ステップでは、前記第１の録画ステップにおいて前記４Ｋ放送サービスの放送番組を録画しているときも、前記２Ｋ放送サービスのクロック同期処理を継続し、前記第２の録画ステップにおいて前記２Ｋ放送サービスの放送番組を録画しているときも、前記４Ｋ放送サービスのクロック同期処理を継続するように制御する、
時刻制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、放送送信技術または放送受信技術に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来のアナログ放送サービスに替わり、１９９０年代後半より各国でデジタル放送サービスが開始された。デジタル放送サービスは、誤り訂正技術を用いた放送品質の向上、圧縮符号化技術を用いた多チャンネル化およびＨＤ（ＨｉｇｈＤｅｆｉｎｉｔｉｏｎ）化、ＢＭＬ（ＢｒｏａｄｃａｓｔＭａｒｋｕｐＬａｎｇｕａｇｅ）やＨＴＭＬ５（ＨｙｐｅｒＴｅｘｔＭａｒｋｕｐＬａｎｇｕａｇｅｖｅｒｓｉｏｎ５）を用いたサービスのマルチメディア化、等を実現した。
【０００３】
近年では、さらなる周波数使用効率の向上、高解像度化や高機能化を目的として、各国において、高度デジタル放送方式の検討が進められている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－１４４２０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
現行のデジタル放送はサービスを開始してから既に１０年以上を経過しており、現行のデジタル放送サービスを受信可能な放送受信装置が充分に普及している。このため、現在検討を進めている高度デジタル放送サービスを開始するにあたっては、現行のデジタル放送サービスとの互換性を考慮する必要がある。即ち、現行のデジタル放送サービスの視聴環境を維持しつつ、映像信号のＵＨＤ（ＵｌｔｒａＨｉｇｈＤｅｆｉｎｉｔｉｏｎ）化等を実現することが好ましい。
【０００６】
デジタル放送サービスでＵＨＤ放送を実現する技術として特許文献１に記載のシステムがある。しかしながら、特許文献１に記載のシステムは現行のデジタル放送に置き換えるものであり、現行のデジタル放送サービスの視聴環境の維持を考慮したものではない。
【０００７】
本発明の目的は、現行のデジタル放送サービスとの互換性も考慮した、より高機能な高度デジタル放送サービスをより好適に送信または受信する技術を提供することである。
【課題を解決するための手段】
【０００８】
前記課題を解決するための手段として、特許請求の範囲に記載の技術を用いる。
【０００９】
一例を挙げるならば、放送伝送路を介して４Ｋ放送サービスと２Ｋ放送サービスとのサイマル放送が行われている放送波を受信可能な放送受信装置における時刻制御方法であって、前記放送波に含まれるＭＭＴ方式で伝送される前記４Ｋ放送サービスを受信し、復調して、前記４Ｋ放送サービスの放送番組を録画する第１の録画ステップと、前記放送波に含まれるＭＰＥＧ２－ＴＳ方式で伝送される前記２Ｋ放送サービスを受信し、復調して、前記２Ｋ放送サービスの放送番組を録画する第２の録画ステップと、前記４Ｋ放送サービスのクロック同期処理と前記２Ｋ放送サービスのクロック同期処理とを制御する時刻制御ステップと、前記４Ｋ放送サービスの受信状況が悪化したときに、前記４Ｋ放送サービスの放送番組を録画する第１の録画ステップから前記２Ｋ放送サービスの放送番組を録画する第２の録画ステップに切り替える録画切り替えステップと、を備え、前記時刻制御ステップでは、前記第１の録画ステップにおいて前記４Ｋ放送サービスの放送番組を録画しているときも、前記２Ｋ放送サービスのクロック同期処理を継続し、前記第２の録画ステップにおいて前記２Ｋ放送サービスの放送番組を録画しているときも、前記４Ｋ放送サービスのクロック同期処理を継続するように制御する、時刻制御方法を用いる。
【発明の効果】
【００１０】
本発明によれば、高度デジタル放送サービスをより好適に送信または受信する技術を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
