公開番号2025116531
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024011013
出願日2024-01-29
発明の名称画像処理プログラム、画像処理システム、画像処理装置、および画像処理方法
出願人任天堂株式会社
代理人個人,個人,個人
主分類G06T 15/04 20110101AFI20250801BHJP(計算;計数)
要約【課題】仮想空間において、デカールの貫通が問題となりそうな箇所をデカールが貫通して投影されることを防止することができる画像処理プログラム、画像処理システム、画像処理装置、および画像処理方法を提供する。
【解決手段】仮想空間内において、投影位置および投影方向が設定されたデカールを定義させ、当該デカールに対して設定される遮蔽オブジェクトを配置させ、仮想空間の描画処理において、投影位置および投影方向に応じたデカールの投影対象の面のうち、投影方向に沿って遮蔽オブジェクトに遮蔽される範囲について、デカールの投影をさせずに、またはデカールの投影の度合いを下げて描画を行わせ、投影方向に沿って遮蔽オブジェクトに遮蔽されない範囲について、デカールを投影させて描画を行わせる。

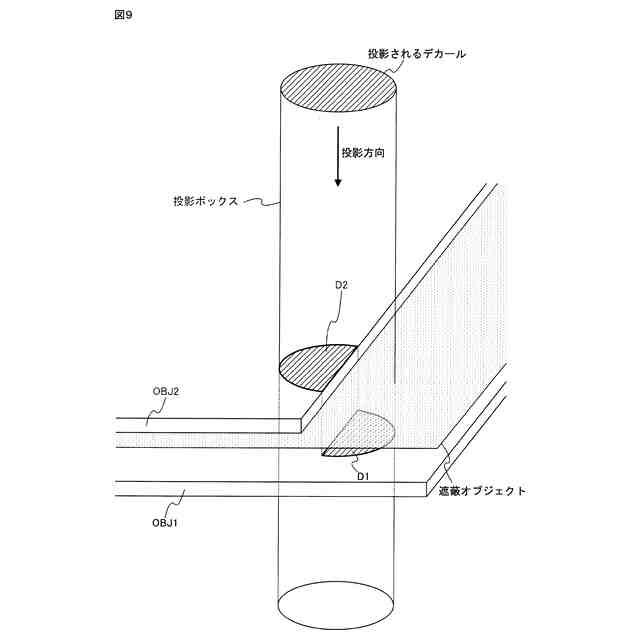

【選択図】図9
特許請求の範囲【請求項１】
情報処理装置のコンピュータに、
仮想空間内において、投影位置および投影方向が設定されたデカールを定義させ、当該デカールに対して設定される遮蔽オブジェクトを配置させ、
前記仮想空間の描画処理において、前記投影位置および前記投影方向に応じた前記デカールの投影対象の面のうち、
前記投影方向に沿って前記遮蔽オブジェクトに遮蔽される範囲について、前記デカールの投影をさせずに、または前記デカールの投影の度合いを下げて描画を行わせ、
前記投影方向に沿って前記遮蔽オブジェクトに遮蔽されない範囲について、前記デカールを投影させて描画を行わせる、画像処理プログラム。
続きを表示（約 1,100 文字）【請求項２】
前記コンピュータに、さらに、前記仮想空間内において、前記デカールの前記投影位置および前記投影方向の少なくともいずれかを動的に変化させる、請求項１記載の画像処理プログラム。
【請求項３】
前記コンピュータに、さらに、前記仮想空間内において、前記遮蔽オブジェクトの位置および形状の少なくともいずれかを動的に変化させる、請求項１記載の画像処理プログラム。
【請求項４】
前記遮蔽オブジェクトは、描画対象でないオブジェクトである、請求項１から３のいずれか記載の画像処理プログラム。
【請求項５】
前記遮蔽オブジェクトは、平面形状のオブジェクトである、請求項１から３のいずれか記載の画像処理プログラム。
【請求項６】
前記遮蔽オブジェクトには、アルファ値を含むテクスチャが設定され、
前記コンピュータに、さらに、前記仮想空間の描画処理において、前記投影時に遮蔽される前記遮蔽オブジェクト上の位置に対応する前記テクスチャのアルファ値に応じた投影度合いで、前記デカールを投影させて描画させる、請求項５記載の画像処理プログラム。
【請求項７】
プロセッサを備えた画像処理システムであって、
前記プロセッサは、
仮想空間内において、投影位置および投影方向が設定されたデカールを定義して、当該デカールに対して設定される遮蔽オブジェクトを配置し、
前記仮想空間の描画処理において、前記投影位置および前記投影方向に応じた前記デカールの投影対象の面のうち、
前記投影方向に沿って前記遮蔽オブジェクトに遮蔽される範囲について、前記デカールの投影をせずに、または前記デカールの投影の度合いを下げて描画を行い、
前記投影方向に沿って前記遮蔽オブジェクトに遮蔽されない範囲について、前記デカールを投影して描画を行う、画像処理システム。
【請求項８】
前記プロセッサは、さらに、前記仮想空間内において、前記デカールの前記投影位置および前記投影方向の少なくともいずれかを動的に変化させる、請求項７記載の画像処理システム。
【請求項９】
前記プロセッサは、さらに、前記仮想空間内において、前記遮蔽オブジェクトの位置および形状の少なくともいずれかを動的に変化させる、請求項７記載の画像処理システム。
【請求項１０】
前記遮蔽オブジェクトは、描画対象でないオブジェクトである、請求項７から９のいずれか記載の画像処理システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、仮想空間内の描画処理を行う画像処理プログラム、画像処理システム、画像処理装置、および画像処理方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、仮想空間における物体の表面にデザインや模様等を投影して貼り付けるデカール処理がある（例えば、非特許文献１参照）。
【先行技術文献】
【非特許文献】
【０００３】
”ＵｎｒｅａｌＥｎｇｉｎｅドキュメント“、１．１－デカールの基本、［ｏｎｌｉｎｅ］、ＥｐｉｃＧａｍｅｓＩｎｃ．、［令和５年１２月１２日検索］、インターネット＜URL：https://docs.unrealengine.com/4.27/ja/Resources/ContentExamples/Decals/1_1/＞
【発明の概要】
【発明が解決しようとする課題】
【０００４】

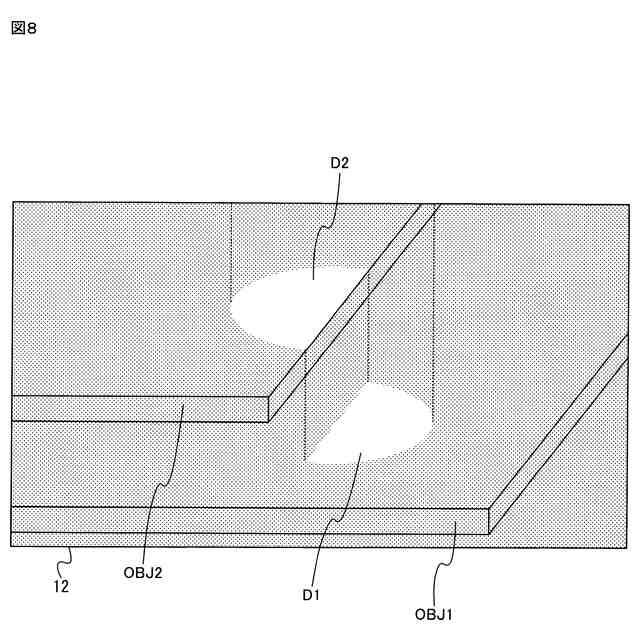

しかしながら、上記デカール処理は、投影する物体を貫通して、デカールの投影方向に沿って当該物体の裏側となる位置まで当該デカールが投影されてしまう問題があった。
【０００５】
それ故に、本発明の目的は、仮想空間において、デカールの貫通が問題となりそうな箇所をデカールが貫通して投影されることを防止することができる画像処理プログラム、画像処理システム、画像処理装置、および画像処理方法を提供することである。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明は例えば以下の（１）～（６）のような構成を採用し得る。
【０００７】
（１）
本発明の画像処理プログラムの一構成例は、情報処理装置のコンピュータに、仮想空間内において、投影位置および投影方向が設定されたデカールを定義させ、当該デカールに対して設定される遮蔽オブジェクトを配置させ、仮想空間の描画処理において、投影位置および投影方向に応じたデカールの投影対象の面のうち、投影方向に沿って遮蔽オブジェクトに遮蔽される範囲について、デカールの投影をさせずに、またはデカールの投影の度合いを下げて描画を行わせ、投影方向に沿って遮蔽オブジェクトに遮蔽されない範囲について、デカールを投影させて描画を行わせる。
【０００８】
上記（１）の構成によれば、デカールが貫通して問題になりそうな箇所に遮蔽オブジェクトを配置することにより、当該箇所をデカールが貫通して描画されることを防止することができる。
【０００９】
（２）
上記（１）の構成において、上記コンピュータに、さらに、仮想空間内において、デカールの投影位置および投影方向の少なくともいずれかを動的に変化させてもよい。
【００１０】
上記（２）の構成によれば、従来のマスク処理によりデカールを適用しないメッシュにマスクする処理と比較して、仮想空間内におけるデカールの投影位置および投影方向の少なくともいずれかの動的な変化に柔軟にデカールの遮蔽を設定することができ、デカールが移動するような態様に好適である。
（【００１１】以降は省略されています）
