公開番号2025117234
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011971
出願日2024-01-30
発明の名称情報処理システム、情報処理方法、及び情報処理プログラム
出願人シャープ株式会社
代理人個人,個人,個人
主分類G06V 30/412 20220101AFI20250804BHJP(計算;計数)
要約【課題】形式の異なる書類を適切に判別するとともに文字認識精度を向上させることが可能な情報処理システム、情報処理方法、及び情報処理プログラムを提供する。
【解決手段】画像処理装置1は、書類の画像データに基づいて、書類に含まれる文字列を囲む文字列矩形を取得する取得処理部111と、書類のサイズに対応する領域における文字列矩形の配置密度に基づいて、書類の形式を判定する判定処理部112と、判定処理部112の判定結果に応じた動作モードにより、画像データから書類に含まれる所定の項目に対応する対象文字を抽出する抽出処理部113と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
書類の画像データに基づいて、当該書類に含まれる文字列を囲む文字列矩形を取得する取得処理部と、
前記書類のサイズに対応する領域における前記文字列矩形の配置密度に基づいて、当該書類の形式を判定する判定処理部と、
前記判定処理部の判定結果に応じた動作モードにより、前記画像データから前記書類に含まれる所定の項目に対応する対象文字を抽出する抽出処理部と、
を備える情報処理システム。
続きを表示（約 1,500 文字）【請求項２】
前記判定処理部は、前記領域の縦方向における前記文字列矩形の配置密度に基づいて、当該書類がレシート形式の書類であるか又は前記レシート形式以外の一般帳票形式の書類であるかを判定する、
請求項１に記載の情報処理システム。
【請求項３】
前記判定処理部は、
前記領域の縦方向の基準高さに対する、複数の前記文字列矩形のそれぞれの縦方向の高さを合計した合計高さを前記配置密度として算出し、
前記配置密度が閾値以上の場合に前記書類を前記レシート形式の書類と判定し、前記配置密度が閾値未満の場合に前記書類を前記一般帳票形式の書類と判定する、
請求項２に記載の情報処理システム。
【請求項４】
前記判定処理部は、
前記領域の縦方向の基準高さに対する、複数の前記文字列矩形のそれぞれの縦方向の高さを合計した合計高さを前記配置密度として算出し、
前記配置密度が閾値未満の場合に前記書類を前記一般帳票形式の書類と判定し、
前記配置密度が閾値以上であって、前記領域の縦横比が所定値に一致しかつ前記領域の横方向の推定文字数が所定文字数以上の場合に、前記書類を前記一般帳票形式の書類と判定し、
前記配置密度が閾値以上であって前記領域の縦横比が前記所定値に一致しない場合、又は、前記配置密度が閾値以上であって前記推定文字数が前記所定文字数未満の場合に、前記書類を前記レシート形式の書類と判定する、
請求項２に記載の情報処理システム。
【請求項５】
前記判定処理部は、複数の前記文字列矩形のそれぞれの水平方向における位置座標の最大値及び最小値と、垂直方向における位置座標の最大値及び最小値に基づいて、前記領域の縦方向及び横方向のサイズを推定する、
請求項１に記載の情報処理システム。
【請求項６】
前記画像データのサイズと、複数の前記文字列矩形の配置位置から推定される画角サイズとの差分に基づいて、前記領域を決定する、
請求項１に記載の情報処理システム。
【請求項７】
前記判定処理部は、前記領域の最上位置に配置される第１文字列矩形から前記領域の最下位置に配置される第２文字列矩形までの長さから、前記第１文字列矩形と前記第２文字列矩形との間に配置される非文字列矩形の高さを除外した長さを前記基準高さとして算出する、
請求項３又は４に記載の情報処理システム。
【請求項８】
前記判定処理部は、前記領域を横方向に分割した分割領域に含まれる複数の前記文字列矩形に対応する前記配置密度を算出する、
請求項１に記載の情報処理システム。
【請求項９】
書類の画像データに基づいて、当該書類に含まれる文字列を囲む文字列矩形を取得することと、
前記書類のサイズに対応する領域における前記文字列矩形の配置密度に基づいて、当該書類の形式を判定することと、
判定結果に応じた動作モードにより、前記画像データから前記書類に含まれる所定の項目に対応する対象文字を抽出することと、
を一又は複数のプロセッサーが実行する情報処理方法。
【請求項１０】
書類の画像データに基づいて、当該書類に含まれる文字列を囲む文字列矩形を取得することと、
前記書類のサイズに対応する領域における前記文字列矩形の配置密度に基づいて、当該書類の形式を判定することと、
判定結果に応じた動作モードにより、前記画像データから前記書類に含まれる所定の項目に対応する対象文字を抽出することと、
を一又は複数のプロセッサーに実行させるための情報処理プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、画像データに対して文字認識等の画像処理を実行する情報処理システム、情報処理方法、及び情報処理プログラムに関する。
続きを表示（約 3,100 文字）【背景技術】
【０００２】
従来、帳票等の書類の画像データから文字列を抽出する技術が知られている。例えば、イメージデータの書類の種別を判別し、判別した種別に関連付けられた文字認識エンジンを用いてイメージデータの文字認識処理を実行する技術が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１８１３６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来の技術では、前記書類が、認識精度を高める対策が施されたものであるかどうか、帳票ＩＤなど帳票を特定できる識別子が存在するかどうか、などの特徴に基づいて書類の種別を判別しているため、例えばレシートなど比較的自由なレイアウトの形式の書類の場合、当該書類の種別を適切に判別できず文字認識精度が低下する問題が生じる。
【０００５】
本開示の目的は、形式の異なる書類を適切に判別するとともに文字認識精度を向上させることが可能な情報処理システム、情報処理方法、及び情報処理プログラムを提供することにある。
【課題を解決するための手段】
【０００６】
本開示の一の態様に係る情報処理システムは、書類の画像データに基づいて、当該書類に含まれる文字列を囲む文字列矩形を取得する取得処理部と、前記書類のサイズに対応する領域における前記文字列矩形の配置密度に基づいて、当該書類の形式を判定する判定処理部と、前記判定処理部の判定結果に応じた動作モードにより、前記画像データから前記書類に含まれる所定の項目に対応する対象文字を抽出する抽出処理部と、を備える。
【０００７】
本開示の他の態様に係る情報処理方法は、書類の画像データに基づいて、当該書類に含まれる文字列を囲む文字列矩形を取得することと、前記書類のサイズに対応する領域における前記文字列矩形の配置密度に基づいて、当該書類の形式を判定することと、判定結果に応じた動作モードにより、前記画像データから前記書類に含まれる所定の項目に対応する対象文字を抽出することと、を一又は複数のプロセッサーが実行する情報処理方法である。
【０００８】
本開示の他の態様に係る情報処理プログラムは、書類の画像データに基づいて、当該書類に含まれる文字列を囲む文字列矩形を取得することと、前記書類のサイズに対応する領域における前記文字列矩形の配置密度に基づいて、当該書類の形式を判定することと、判定結果に応じた動作モードにより、前記画像データから前記書類に含まれる所定の項目に対応する対象文字を抽出することと、を一又は複数のプロセッサーに実行させるための情報処理プログラムである。
【発明の効果】
【０００９】
本開示によれば、形式の異なる書類を適切に判別するとともに文字認識精度を向上させることが可能な情報処理システム、情報処理方法、及び情報処理プログラムを提供することができる。
【図面の簡単な説明】
【００１０】

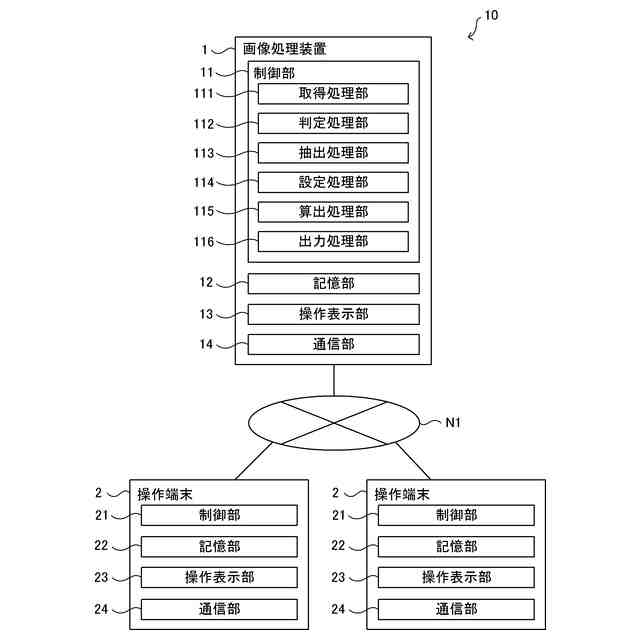

図１は、本開示の実施形態に係る画像処理システムの構成を示す機能ブロック図である。

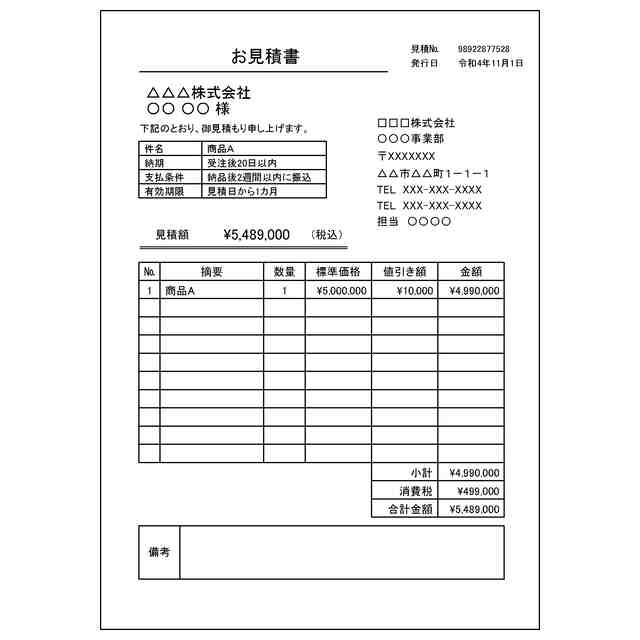

図２は、本開示の実施形態に係る帳票に含まれる見積書の一例を示す図である。

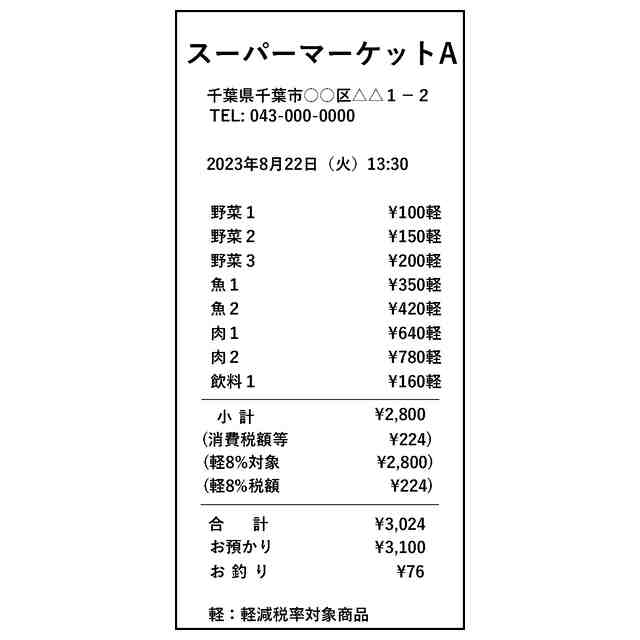

図３は、本開示の実施形態に係る帳票に含まれるレシートの一例を示す図である。

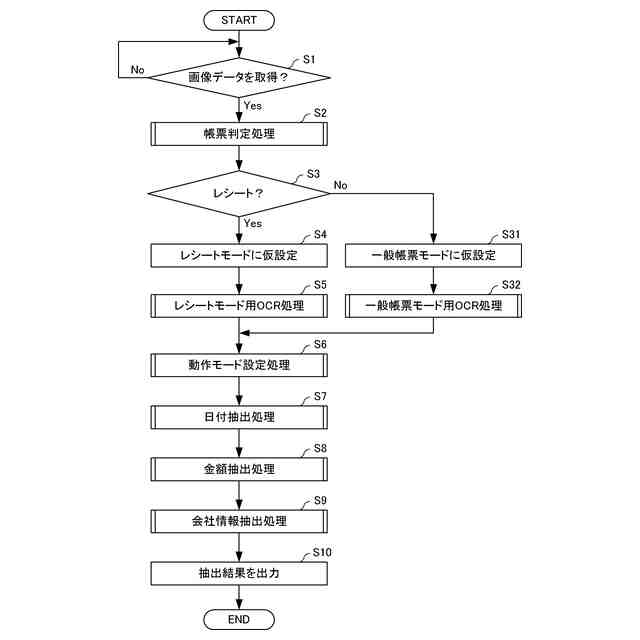

図４は、本開示の実施形態に係る画像処理システムで実行される帳票画像処理の手順の一例を説明するためのフローチャートである。

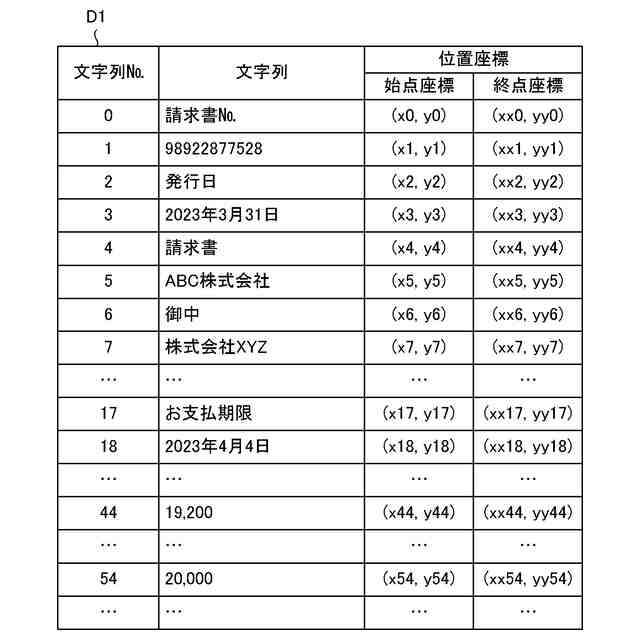

図５Ａは、本開示の実施形態に係る画像処理システムの文字認識処理において抽出される文字列を登録した文字列リストの一例を示す図である。

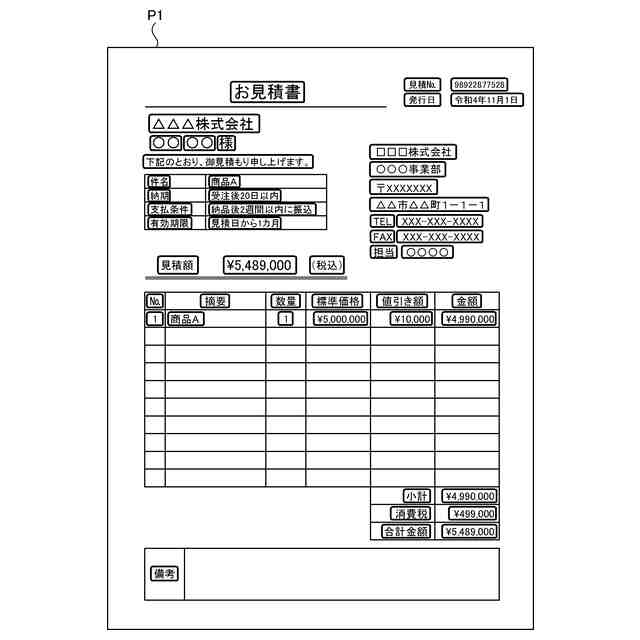

図５Ｂは、本開示の実施形態に係る一般帳票の画像データにおける文字認識処理の一例を示す図である。
図６は、本開示の実施形態に係るレシートの画像データにおける文字認識処理の一例を示す図である。

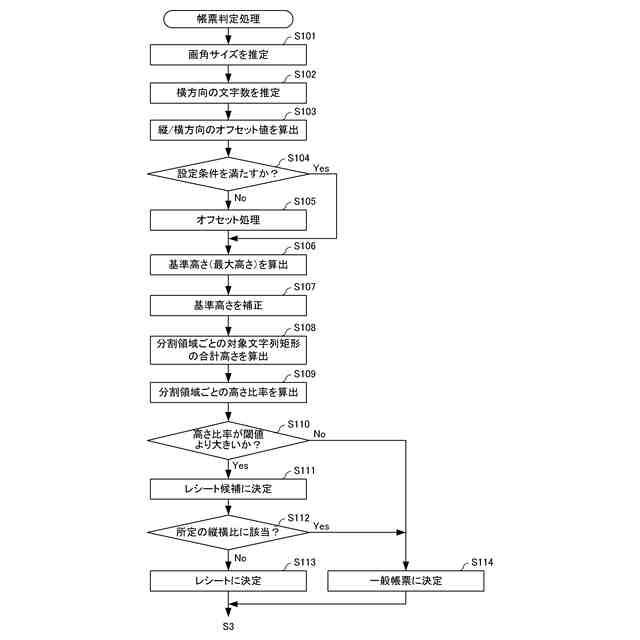

図７は、本開示の実施形態に係る画像処理システムで実行される帳票判定処理の手順の一例を説明するためのフローチャートである。

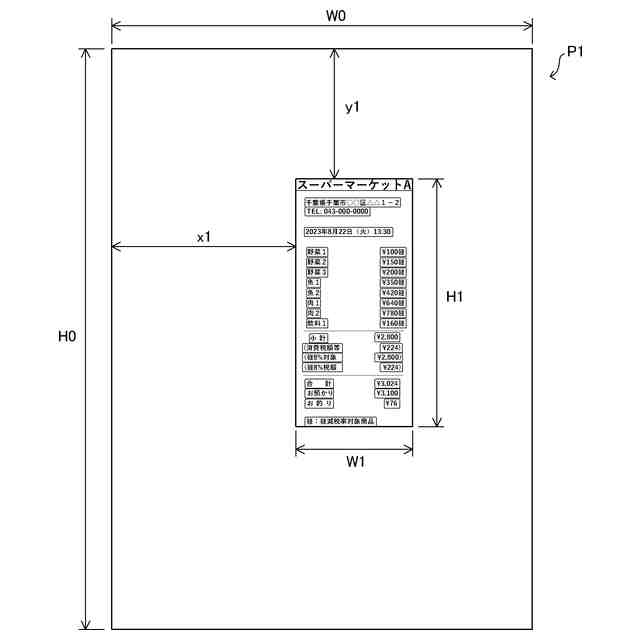

図８は、本開示の実施形態に係る帳票判定処理の具体例を示す図である。
図９は、本開示の実施形態に係る帳票判定処理の具体例を示す図である。
図１０は、本開示の実施形態に係る帳票判定処理の具体例を示す図である。
図１１は、本開示の実施形態に係る帳票判定処理の具体例を示す図である。
図１２は、本開示の実施形態に係る帳票判定処理の具体例を示す図である。
図１３は、本開示の実施形態に係る画像処理システムで実行される動作モード設定処理の手順の一例を説明するためのフローチャートである。
図１４は、本開示の実施形態に係る動作モード設定処理の具体例を示す図である。
図１５は、本開示の実施形態に係る画像処理システムで実行される動作モード設定処理の手順の一例を説明するためのフローチャートである。
図１６は、本開示の実施形態に係る画像処理システムで実行される動作モード設定処理の手順の一例を説明するためのフローチャートである。
図１７は、本開示の実施形態に係る画像処理システムで実行される日付抽出処理の手順の一例を説明するためのフローチャートである。
図１８は、本開示の実施形態に係る日付抽出処理の具体例を示す図である。
図１９は、本開示の実施形態に係る日付抽出処理の具体例を示す図である。
図２０は、本開示の実施形態に係る日付抽出処理の具体例を示す図である。
図２１は、本開示の実施形態に係る日付抽出処理の具体例を示す図である。
図２２は、本開示の実施形態に係る日付抽出処理の具体例を示す図である。
図２３は、本開示の実施形態に係る日付抽出処理の具体例を示す図である。
図２４は、本開示の実施形態に係る日付抽出処理の具体例を示す図である。
図２５は、本開示の実施形態に係る日付抽出処理の具体例を示す図である。
図２６Ａは、本開示の実施形態に係る日付抽出処理の具体例を示す図である。
図２６Ｂは、本開示の実施形態に係る日付抽出処理の具体例を示す図である。
図２７は、本開示の実施形態に係る日付抽出処理の具体例を示す図である。
図２８は、本開示の実施形態に係る日付抽出処理の具体例を示す図である。
図２９は、本開示の実施形態に係る画像処理システムで実行される金額抽出処理の手順の一例を説明するためのフローチャートである。
図３０は、本開示の実施形態に係る金額抽出処理の具体例を示す図である。
図３１は、本開示の実施形態に係る画像処理システムで実行される金額抽出処理の手順の一例を説明するためのフローチャートである。
図３２は、本開示の実施形態に係る画像処理システムで実行される金額抽出処理の手順の一例を説明するためのフローチャートである。
図３３は、本開示の実施形態に係る画像処理システムで実行される金額抽出処理の手順の一例を説明するためのフローチャートである。
図３４は、本開示の実施形態に係る金額抽出処理の具体例を示す図である。
図３５は、本開示の実施形態に係る帳票画像処理の抽出結果を示す図である。
図３６は、本開示の実施形態に係る帳票画像処理の抽出結果を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
