特許ウォッチ

公開番号2025117241
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024011983
出願日2024-01-30
発明の名称トナー用ポリエステル樹脂エマルション、樹脂粒子の製造方法、及び、トナーの製造方法
出願人株式会社リコー
代理人個人
主分類G03G 9/087 20060101AFI20250804BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】コアシェル構造を有し、耐熱保存性に優れるトナーを得ることができるとともに、製造時のコア粒子及びシェル粒子の凝集性、コア粒子に対するシェル粒子の均一融着性に優れるトナー用ポリエステル樹脂エマルションの提供。
【解決手段】アルコール成分及びカルボン酸成分を重縮合して得られるポリエステル樹脂(A)を含む樹脂粒子(S)が、水系媒体中に分散してなるトナー用ポリエステル樹脂エマルションであって、前記アルコール成分は、炭素数4以上6以下の直鎖状又は分岐状の脂肪族飽和炭化水素を骨格とする、3価又は4価のアルコールを含み、前記ポリエステル樹脂(A)がスルホン酸塩基を含有し、前記ポリエステル樹脂(A)の酸価をAV(mgKOH/g)とし、前記ポリエステル樹脂(A)の水酸基価をOHV(mgKOH/g)としたとき、OHV/AVが、0.4以上1.1以下である、ことを特徴とするポリエステル樹脂エマルション。
【選択図】なし
特許請求の範囲【請求項１】
アルコール成分及びカルボン酸成分を重縮合して得られるポリエステル樹脂（Ａ）を含む樹脂粒子（Ｓ）が、水系媒体中に分散してなるトナー用ポリエステル樹脂エマルションであって、
前記アルコール成分は、炭素数４以上６以下の直鎖状又は分岐状の脂肪族飽和炭化水素を骨格とする、３価又は４価のアルコールを含み、
前記ポリエステル樹脂（Ａ）がスルホン酸塩基を含有し、前記ポリエステル樹脂（Ａ）の酸価をＡＶ（ｍｇＫＯＨ／ｇ）とし、前記ポリエステル樹脂（Ａ）の水酸基価をＯＨＶ（ｍｇＫＯＨ／ｇ）としたとき、ＯＨＶ／ＡＶが、０．４以上１．１以下である、
ことを特徴とするポリエステル樹脂エマルション。
続きを表示（約 1,000 文字）【請求項２】
前記ポリエステル樹脂（Ａ）中のスルホン酸塩基含有量が、前記ポリエステル樹脂（Ａ）を構成するカルボン酸モノマー全量に対して２ｍｏｌ％以上１０ｍｏｌ％以下である、請求項１に記載のポリエステル樹脂エマルション。
【請求項３】
前記ポリエステル樹脂（Ａ）の酸価（ＡＶ）が１０以上２５ｍｇＫＯＨ／ｇ以下であり、前記ポリエステル樹脂（Ａ）の水酸基価（ＯＨＶ）が５ｍｇＫＯＨ／ｇ以上１９（ｍｇＫＯＨ／ｇ以下である、請求項１又は２に記載のポリエステル樹脂エマルション。
【請求項４】
結着樹脂を含むコア粒子と、当該コア粒子を被覆するシェルと、からなるコアシェル構造を有するトナーの製造に用いられるシェル形成用樹脂エマルションである、請求項１又は２に記載のポリエステル樹脂エマルション。
【請求項５】
結着樹脂を含むコア粒子と、前記コア粒子を被覆するシェルと、からなるコアシェル構造を有する樹脂粒子の製造方法であって、少なくとも下記（１）～（４）の工程を含むことを特徴とする樹脂粒子の製造方法。
（１）有機溶媒中に少なくともポリエステル樹脂、離型剤を溶解又は分散させて溶解物又は分散物を得る工程
（２）前記溶解物又は分散物を水系媒体中に懸濁させてコア粒子分散液を生成する工程
（３）前記コア粒子分散液に請求項１又は２に記載のトナー用ポリエステル樹脂エマルションを加えて、前記コア粒子の表面にシェルを形成させる工程
（４）前記有機溶媒を除去する工程
【請求項６】
前記樹脂粒子における前記シェルと含有量を５質量％以上４０質量％以下となるようにした、請求項５に記載の樹脂粒子の製造方法。
【請求項７】
結着樹脂を含むコア粒子と、前記コア粒子を被覆するシェルと、からなるコアシェル構造を有するトナーの製造方法であって、少なくとも下記（１）～（４）の工程を含むことを特徴とするトナーの製造方法。
（１）有機溶媒中に少なくともポリエステル樹脂、離型剤を溶解又は分散させて溶解物又は分散物を得る工程
（２）前記溶解物又は分散物を水系媒体中に懸濁させてコア粒子分散液を生成する工程、
（３）前記コア粒子分散液に請求項１又は２に記載のトナー用ポリエステル樹脂エマルションを加えて、前記コア粒子の表面にシェルを形成させる工程
（４）前記有機溶媒を除去する工程

発明の詳細な説明【技術分野】
【０００１】
本発明は、トナー用ポリエステル樹脂エマルション、樹脂粒子の製造方法、及び、トナーの製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
電子写真方式の画像形成装置に用いられるトナーには、省エネルギー化に対する市場要求から、低温定着性に優れたトナーが要求されている。また、高温多湿等の過酷な環境下においてもトナー粒子同士の融着が発生しない耐ブロッキング性に優れたトナーや、画像形成装置の出力高速化に伴うストレスに十分耐えうる機械的耐久性に優れたトナーが要求されている。
【０００３】
近年、耐熱性や機械的耐久性を付与する目的で、トナーの表面にシェル層を設けた、所謂コアシェル構造を有するトナーの開発が進んでいる。トナーのコアシェル化の手法は、これまでに様々な技術が提案され実用化されてきているが、低温定着性に優れたポリエステル樹脂を、コア粒子及びシェル粒子の両方に使用したケミカルトナーが主流となっている。
【０００４】
例えば、コア部及びシェル部における樹脂に対して、ポリエチレンテレフタレート（ＰＥＴ）を配合する静電電荷現像用トナーが提案されている（例えば、特許文献１参照）。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、コアシェル構造を有し、耐熱保存性に優れるトナーを得ることができるとともに、製造時のコア粒子及びシェル粒子の凝集性、コア粒子に対するシェル粒子の均一融着性に優れるトナー用ポリエステル樹脂エマルションを提供することを目的とする。
【課題を解決するための手段】
【０００６】
前記課題を解決するための手段としての本発明のトナー用ポリエステル樹脂エマルションは、次の構成を有する。
アルコール成分及びカルボン酸成分を重縮合して得られるポリエステル樹脂（Ａ）を含む樹脂粒子（Ｓ）が、水系媒体中に分散してなるトナー用ポリエステル樹脂エマルションであって、
前記アルコール成分は、炭素数４以上６以下の直鎖状又は分岐状の脂肪族飽和炭化水素を骨格とする、３価又は４価のアルコールを含み、
前記ポリエステル樹脂（Ａ）がスルホン酸塩基を含有し、前記ポリエステル樹脂（Ａ）の酸価をＡＶ（ｍｇＫＯＨ／ｇ）とし、前記ポリエステル樹脂（Ａ）の水酸基価をＯＨＶ（ｍｇＫＯＨ／ｇ）としたとき、ＯＨＶ／ＡＶが、０．４以上１．１以下である、
ことを特徴とするポリエステル樹脂エマルション。
【発明の効果】
【０００７】
本発明によると、コアシェル構造を有し、耐熱保存性に優れるトナーを得ることができるとともに、製造時のコア粒子及びシェル粒子の凝集性、コア粒子に対するシェル粒子の均一融着性に優れるトナー用ポリエステル樹脂エマルションを提供することができる。
【図面の簡単な説明】
【０００８】
図１は、本発明に関する画像形成装置の一例を示す概略図である。
【発明を実施するための形態】
【０００９】
コアシェル構造を有するトナーにおいては、トナーの低温定着性、耐熱保存性、及び機械的耐久性の観点から、コア粒子表面に形成されるシェルが均一に配され、かつ欠損箇所がないことが大変重要であることが知られている。より具体的には、コア粒子表面に対して、シェルが均一かつ欠損箇所がないように配されていない場合、トナーの機械的耐久性が低下することに起因して、画像形成装置内の現像ストレス等によってコア粒子からシェルが剥がれ落ち、各トナー性能が著しく悪化することが懸念されている。
【００１０】
上記特許文献１に記載されている従来技術においては、コアシェル構造を有するトナーのシェル部に対してポリエチレンテレフタレート（ＰＥＴ）を導入することで、トナーの耐久性、及びトナー表面におけるワックスの露出を抑制している。しかしながら、当該シェル部を形成するシェル粒子に対してポリエチレンテレフタレート（ＰＥＴ）を導入すると、シェル粒子の疎水性が低下することに起因して、コア粒子及びシェル粒子の凝集性が低下し、コア粒子表面に均一なシェルを作製することが困難となることが懸念されている。

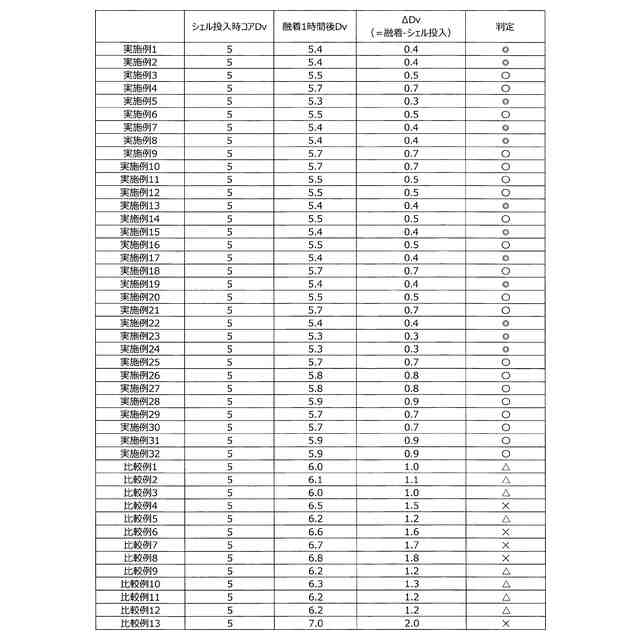

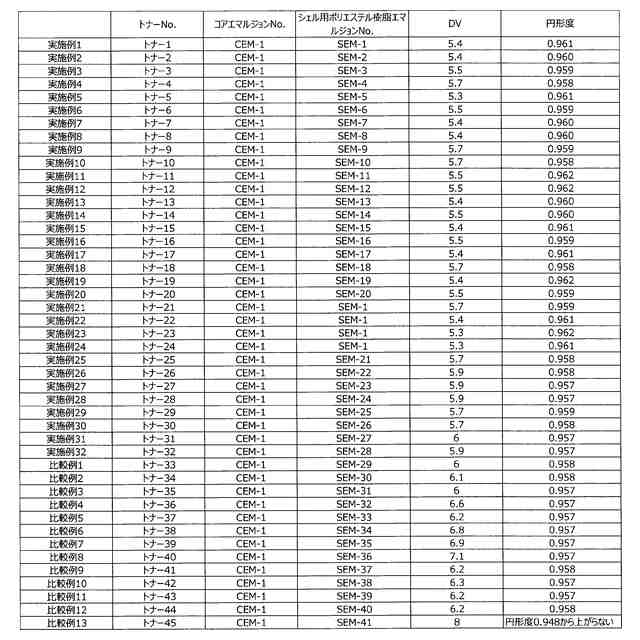

（【００１１】以降は省略されています）

関連特許
