公開番号2025117890
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024012862
出願日2024-01-31
発明の名称液体吐出ヘッド及び液体吐出装置
出願人セイコーエプソン株式会社
代理人弁理士法人旺知国際特許事務所
主分類B41J 2/14 20060101AFI20250805BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】圧電体と封止板との間への異物が混入を抑制する。
【解決手段】第1方向に延在する第1圧力室及び第2圧力室とが設けられた圧力室基板と、圧力室基板の上部に配置され、圧電体を含む複数の圧電素子と、複数の圧電素子のうち第1圧力室に対応する第1圧電素子を収容する第1凹部と複数の圧電素子のうち第2圧力室に対応する第2圧電素子を収容する第2凹部とが設けられ、複数の圧電素子の上部に配置された封止板と、を備える液体吐出ヘッドであって、圧電体は、液体吐出ヘッドを平面視したときに、第1圧力室と重なる第1領域と、第1凹部が有する壁と重なる第2領域と、第2圧力室と重なる第3領域と、第2凹部が有する壁と重なる第4領域とを有し、第1領域は、第2領域と第3領域との間に位置し、第2領域とは離間して設けられ、第3領域は、第1領域と第4領域との間に位置し、第4領域とは離間して設けられる、ことを特徴とする液体吐出ヘッド。
【選択図】図4
特許請求の範囲【請求項１】
第１方向に延在する第１圧力室と、前記第１方向において前記第１圧力室とは異なる位置に設けられ前記第１方向に延在する第２圧力室と、を含む複数の圧力室が設けられた圧力室基板と、
前記圧力室基板の上部に配置され、圧電体と上部電極と下部電極とを含む複数の圧電素子と、
前記複数の圧電素子のうち前記第１圧力室に対応する第１圧電素子を収容する第１凹部と、前記複数の圧電素子のうち前記第２圧力室に対応する第２圧電素子を収容する第２凹部と、が設けられ、前記複数の圧電素子の上部に配置された封止板と、
を備える液体吐出ヘッドであって、
前記圧電体は、上下方向に対して前記液体吐出ヘッドを平面視したときに、前記第１圧力室と重なる第１領域と、前記第１方向において前記第１凹部が有する２つの壁のうち一方の壁と重なる第２領域と、前記第２圧力室と重なる第３領域と、前記第１方向において前記第２凹部が有する２つの壁のうち一方の壁と重なる第４領域と、を有し、
前記第１領域は、前記第１方向において、前記第２領域と前記第３領域との間に位置し、前記第２領域とは離間して設けられ、
前記第３領域は、前記第１方向において、前記第１領域と前記第４領域との間に位置し、前記第４領域とは離間して設けられる、
ことを特徴とする液体吐出ヘッド。
続きを表示（約 980 文字）【請求項２】
前記第１領域は、前記液体吐出ヘッドを平面視したときに、前記第１方向において前記第１凹部が有する２つの壁のうち他方の壁と重なる、
ことを特徴とする、請求項１に記載の液体吐出ヘッド。
【請求項３】
前記第１領域のうち少なくとも一部の領域の上部には、Ａｕを含む導電層が形成される、
ことを特徴とする、請求項２に記載の液体吐出ヘッド。
【請求項４】
前記第２領域のうち少なくとも一部の領域の上部には、ＮｉＣｒを含む補助層が形成される、
ことを特徴とする、請求項２に記載の液体吐出ヘッド。
【請求項５】
前記第１領域の前記第１方向における幅は、前記第２領域の前記第１方向における幅よりも長い、
ことを特徴とする、請求項１に記載の液体吐出ヘッド。
【請求項６】
前記第２領域は、
前記第２領域を前記第１方向に見たときに前記複数の圧力室と重なる第１部分領域と、
前記第２領域を前記第１方向に見たときに前記複数の圧力室とは重ならない第２部分領域と、を有し、
前記第１部分領域の前記第１方向における幅は、前記第２部分領域の前記第１方向における幅より長い、
ことを特徴とする、請求項１に記載の液体吐出ヘッド。
【請求項７】
前記複数の圧力室は、
前記第１方向に交差する第２方向に沿って配列された複数の第１圧力室を含み、
前記第２領域は、
前記第１方向に延在する第１延在領域と、
前記第２方向に延在する第２延在領域と、を有し、
前記第１延在領域は、前記第１延在領域を前記第２方向に見たときに前記複数の第１圧力室と重なる第１延在部分領域を有し、
前記第２延在領域は、前記第２延在領域を前記第１方向に見たときに前記複数の第１圧力室と重なる第２延在部分領域を有し、
前記第２延在部分領域の前記第１方向における幅は、前記第１延在部分領域の前記第２方向における幅よりも長い、
ことを特徴とする、請求項１に記載の液体吐出ヘッド。
【請求項８】
請求項１乃至７のうち何れか１項に記載の液体吐出ヘッドを備える、
ことを特徴とする液体吐出装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出ヘッド及び液体吐出装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
インク等の液体を吐出する液体吐出ヘッドが広く知られている。例えば、特許文献１には、圧電体と上部電極と下部電極とを含む圧電素子と、圧電素子の駆動に伴い内部の圧力を増減させる圧力室と、圧電素子を収容する凹部が設けられた封止版と、圧力室内の圧力の増加に伴い圧力室内の液体を吐出するノズルと、を備える液体吐出ヘッドが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０２０４０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、従来の技術では、液体吐出ヘッドを平面視した場合に、圧電体が、圧力室と重なる領域に加えて、封止版に設けられた凹部の一方の壁と重なる領域から、凹部の他方の壁と重なる領域までの範囲において広く延在するように設けられる。このため、従来の技術によれば、圧電素子の駆動に伴う振動が、圧電体を介して、凹部が有する両方の壁に伝達し、封止板と圧電体との相互的な位置関係を変動させ、または、圧力室の形成される圧力室基板と圧電体との相対的な位置関係を変動させる可能性があった。
【課題を解決するための手段】
【０００５】
以上の問題を解決するために、本発明に係る液体吐出ヘッドは、第１方向に延在する第１圧力室と、前記第１方向において前記第１圧力室とは異なる位置に設けられ前記第１方向に延在する第２圧力室と、を含む複数の圧力室が設けられた圧力室基板と、前記圧力室基板の上部に配置され、圧電体と上部電極と下部電極とを含む複数の圧電素子と、前記複数の圧電素子のうち前記第１圧力室に対応する第１圧電素子を収容する第１凹部と、前記複数の圧電素子のうち前記第２圧力室に対応する第２圧電素子を収容する第２凹部と、が設けられ、前記複数の圧電素子の上部に配置された封止板と、を備える液体吐出ヘッドであって、前記圧電体は、上下方向に対して前記液体吐出ヘッドを平面視したときに、前記第１圧力室と重なる第１領域と、前記第１方向において前記第１凹部が有する２つの壁のうち一方の壁と重なる第２領域と、前記第２圧力室と重なる第３領域と、前記第１方向において前記第２凹部が有する２つの壁のうち一方の壁と重なる第４領域と、を有し、前記第１領域は、前記第１方向において、前記第２領域と前記第３領域との間に位置し、前記第２領域とは離間して設けられ、前記第３領域は、前記第１方向において、前記第１領域と前記第４領域との間に位置し、前記第４領域とは離間して設けられる、ことを特徴とする。
【０００６】
また、本発明に係る液体吐出装置は、第１方向に延在する第１圧力室と、前記第１方向において前記第１圧力室とは異なる位置に設けられ前記第１方向に延在する第２圧力室と、を含む複数の圧力室が設けられた圧力室基板と、前記圧力室基板の上部に配置され、圧電体と上部電極と下部電極とを含む複数の圧電素子と、前記複数の圧電素子のうち前記第１圧力室に対応する第１圧電素子を収容する第１凹部と、前記複数の圧電素子のうち前記第２圧力室に対応する第２圧電素子を収容する第２凹部と、が設けられ、前記複数の圧電素子の上部に配置された封止板と、を備える液体吐出ヘッドであって、前記圧電体は、上下方向に対して前記液体吐出ヘッドを平面視したときに、前記第１圧力室と重なる第１領域と、前記第１方向において前記第１凹部が有する２つの壁のうち一方の壁と重なる第２領域と、前記第２圧力室と重なる第３領域と、前記第１方向において前記第２凹部が有する２つの壁のうち一方の壁と重なる第４領域と、を有し、前記第１領域は、前記第１方向において、前記第２領域と前記第３領域との間に位置し、前記第２領域とは離間して設けられ、前記第３領域は、前記第１方向において、前記第１領域と前記第４領域との間に位置し、前記第４領域とは離間して設けられる、ことを特徴とする。
【図面の簡単な説明】
【０００７】

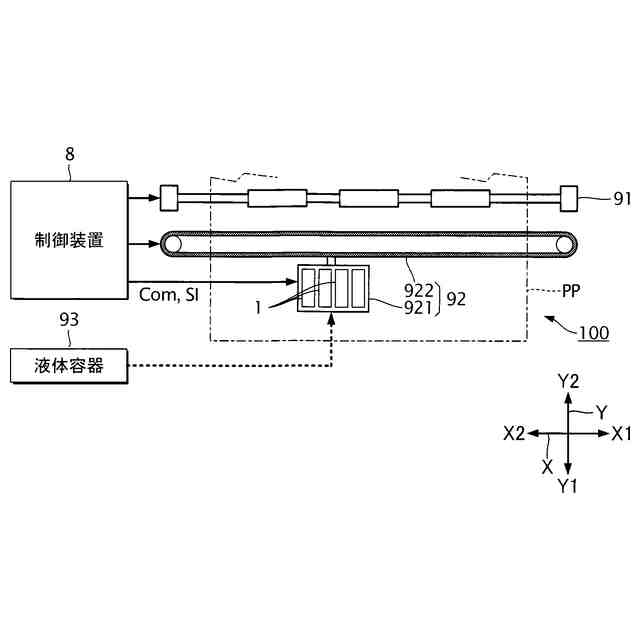

本発明の第１実施形態に係る液体吐出装置１００の一例を示す構成図である。

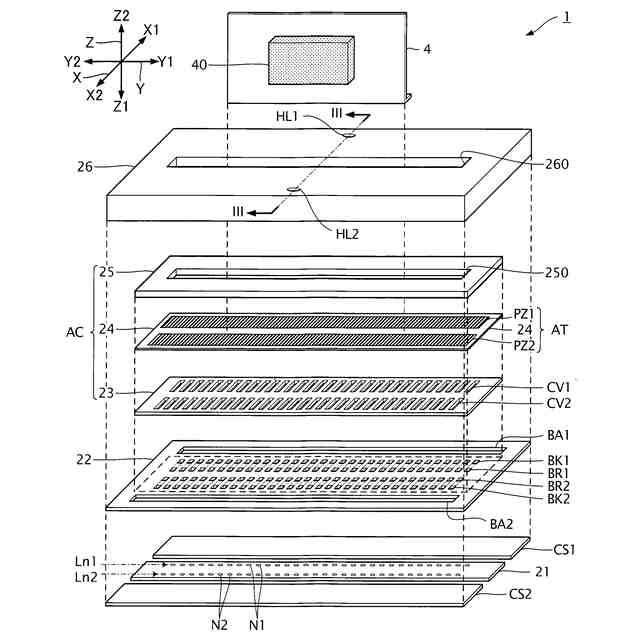

液体吐出ヘッド１の構成の一例を示す分解斜視図である。
液体吐出ヘッド１の構成の一例を示す断面図である。
液体吐出ヘッド１の構成の一例を示す断面図である。
液体吐出ヘッド１の構成の一例を示す断面図である。

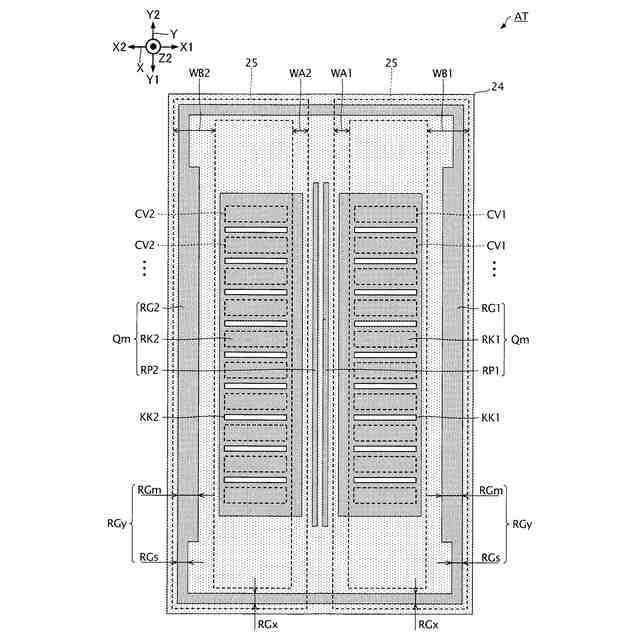

アクチュエーター基板ＡTの構成の一例を示す平面図である。
圧力室基板２３の構成の一例を示す平面図である。
参考例１に係る液体吐出ヘッド１Zの構成の一例を示す断面図である。

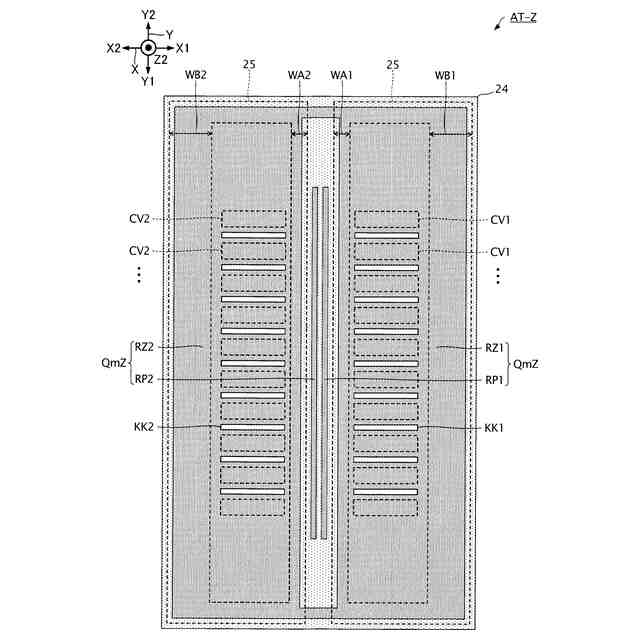

参考例１に係るアクチュエーター基板ＡT-Zの構成の一例を示す平面図である。
参考例２に係る液体吐出ヘッド１Wの構成の一例を示す断面図である。
参考例２に係るアクチュエーター基板ＡT-Wの構成の一例を示す平面図である。
本発明の第２実施形態に係る液体吐出ヘッド１Bの構成の一例を示す断面図である。
アクチュエーター基板ＡT-Bの構成の一例を示す平面図である。
本発明の変形例１に係る液体吐出ヘッド１Cの構成の一例を示す断面図である。
【発明を実施するための形態】
【０００８】
以下、本発明を実施するための形態について図面を参照して説明する。但し、各図において、各部の寸法及び縮尺は、実際のものと適宜に異ならせてある。また、以下に述べる実施の形態は、本発明の好適な具体例であるから、技術的に好ましい種々の限定が付されているが、本発明の範囲は、以下の説明において特に本発明を限定する旨の記載がない限り、これらの形態に限られるものではない。
【０００９】
＜＜Ａ．第１実施形態＞＞
以下、第１実施形態に係る液体吐出装置１００について説明する。
【００１０】
＜＜Ａ．１．液体吐出装置の概要＞＞
図１は、第１実施形態に係る液体吐出装置１００を示す説明図である。
（【００１１】以降は省略されています）
