発明の名称画像形成装置、画像形成方法およびプログラム
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類B41J 29/393 20060101AFI20250805BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】副走査方向の局所変動による色ずれの検出を可能とする。
【解決手段】媒体に複数の像を重ね合わせてカラー画像を形成する画像形成装置であって、第1の色を有する像で形成される第1の画像と、前記第1の色と異なる第2の色を有する像で形成される第2の画像を含むパターンを画像形成データに配置する画像配置部と、前記画像形成データを用いて前記媒体上に形成された画像を読み取る読取部と、前記読取部が読み取った画像に基づいて前記第1の色を有する像と前記第2の色を有する像の少なくとも一方の位置ずれ情報を検出する検出部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
媒体に複数の像を重ね合わせてカラー画像を形成する画像形成装置であって、
第１の色を有する像で形成される第１の画像と、前記第１の色と異なる第２の色を有する像で形成される第２の画像を含むパターンを画像形成データに配置する画像配置部と、
前記画像形成データを用いて前記媒体上に形成された画像を読み取る読取部と、
前記読取部が読み取った画像に基づいて前記第１の色を有する像と前記第２の色を有する像の少なくとも一方の位置ずれ情報を検出する検出部と、
を備え、
前記画像配置部は、
前記第１の画像を第１の主走査位置かつ第１の副走査位置に配置し、
前記第２の画像を前記第１の主走査位置と異なる第２の主走査位置かつ前記第１の副走査位置に配置する、画像形成装置。
続きを表示（約 1,200 文字）【請求項２】
前記画像配置部が配置する少なくとも前記第１の画像と前記第２の画像の位置を設定する位置設定部をさらに備え、
前記位置設定部は、前記第１の副走査位置を設定するとともに、前記パターンを副走査方向に繰り返す間隔を設定する、請求項１に記載の画像形成装置。
【請求項３】
前記画像配置部が配置する少なくとも前記第１の画像と前記第２の画像の位置を設定する位置設定部をさらに備え、
前記位置設定部は、前記第１の主走査位置を設定する、請求項１に記載の画像形成装置。
【請求項４】
前記画像配置部が配置する少なくとも前記第１の画像と前記第２の画像のサイズを設定するサイズ設定部をさらに備え、
前記サイズ設定部は、前記第１の画像の高さと幅、および、前記第２の画像の高さと幅を設定する、請求項１に記載の画像形成装置。
【請求項５】
第１の色および第２の色と異なる色で形成される縁領域の情報を設定する縁領域設定部をさらに備え、
前記縁領域設定部は、前記縁領域のサイズと色を設定し、
前記画像配置部は、前記縁領域設定部が設定したサイズと色の縁領域を有する前記第１の画像および前記第２の画像を前記画像形成データに配置する、請求項１に記載の画像形成装置。
【請求項６】
前記媒体の裁断領域の情報を設定する裁断領域設定部をさらに備え、
前記裁断領域設定部は、前記裁断領域の位置を設定し、
前記画像配置部は、前記裁断領域の位置に基づいて前記裁断領域内に前記第１の画像および、前記第２の画像を配置する、請求項１に記載の画像形成装置。
【請求項７】
前記検出部は、
前記読取部が読み取った前記第１の画像の副走査位置の座標と、
前記読取部が読み取った前記第２の画像の副走査位置の座標と、を求め、
前記第２の画像の副走査位置の座標、前記第１の画像の副走査位置と前記第２の画像の副走査位置の差分である第１の差分、または、前記画像配置部が配置した副走査位置と前記読取部が読み取った副走査位置の差分である第２の差分を、前記第２の画像の位置ずれ情報として求める、
請求項１乃至６のいずれか一項に記載の画像形成装置。
【請求項８】
前記位置ずれ情報を表示する表示部をさらに備える、請求項１乃至６のいずれか一項に記載の画像形成装置。
【請求項９】
前記位置ずれ情報を表示する表示部をさらに備え、
前記表示部は、前記第１の差分または前記第２の差分の絶対値がしきい値を超えた場合に前記位置ずれ情報を表示する、請求項７に記載の画像形成装置。
【請求項１０】
前記しきい値を設定するしきい値設定部をさらに備える、請求項９に記載の画像形成装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置、画像形成方法およびプログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
プロダクションプリンティングにおいては、プリンタの印刷出力に状態異常が有るか否かを判別したいという要求がある。そこで、プリンタの印刷出力をカメラまたはスキャナのラインセンサ等で読み取り、読み取り結果から印刷が正常に行われているかを検査する技術が知られている。
【０００３】
特許文献１には、記録媒体のジョブ画像形成領域外にレジストパッチを画像形成させる制御部と、前記レジストパッチを含む読取画像に基づいて、形成された画像の画像形成位置を補正する補正部とを備え、前記レジストパッチは、基準色の色材により形成される基準色パッチと、各々の測定対象色の色材により形成される少なくとも一つの測定対象色パッチを有することが開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の技術によれば、副走査方向の局所変動による色ずれを検出することができないという課題があった。
【０００５】
本発明は、上記に鑑みてなされたものであって、副走査方向の局所変動による色ずれの検出を可能とすることを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明は、媒体に複数の像を重ね合わせてカラー画像を形成する画像形成装置であって、第１の色を有する像で形成される第１の画像と、前記第１の色と異なる第２の色を有する像で形成される第２の画像を含むパターンを画像形成データに配置する画像配置部と、前記画像形成データを用いて前記媒体上に形成された画像を読み取る読取部と、前記読取部が読み取った画像に基づいて前記第１の色を有する像と前記第２の色を有する像の少なくとも一方の位置ずれ情報を検出する検出部と、を備えることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、副走査方向の局所変動による色ずれを検出することができる、という効果を奏する。
【図面の簡単な説明】
【０００８】
図１は、第１の実施の形態にかかる画像形成装置のシステム構成の一例を示す図である。

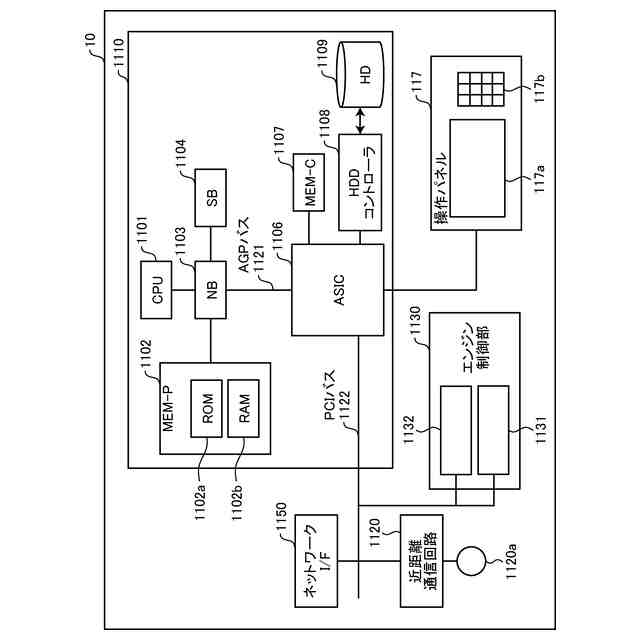

図２は、プリンタ部のハードウェア構成の一例を示す図である。
図３は、プリンタ部の機能ブロックの一例を示す図である。
図４は、検査用チャートの形式の一例を示す図である。
図５は、用紙の左側または右側に配置される検査用チャートの印刷データの例を示す図である。
図６は、検査用チャートの読取データの例を示す図である。
図７は、検査用チャートの印刷データに配置されるパターンのサイズと位置を示す図である。
図８は、印刷データに配置されるパターンの、用紙上の位置を示す図である。
図９は、チャート生成部の機能構成の一例を示す図である。
図１０は、チャート設定画面の一例を示す図である。
図１１は、パターン設定領域に表示される画面の例を示す図である。
図１２は、用紙設定領域に表示される画面の例を示す図である。
図１３は、検査部２０の機能構成の一例を示す図である。
図１４は、読取データのパターンの例を示す図である。
図１５は、表示設定領域に表示される画面の例を示す図である。
図１６は、位置ずれ判定処理の手順を示すフローチャートである。
図１７は、第１の実施の形態にかかる検出処理で生成された検出結果の例を示す図である。
図１８は、第１の実施の形態にかかる検出結果の表の他の表示方法の例を示す図である。
図１９は、検出処理によって位置ずれ情報の統計値を求める手順を示すフローチャートである。
図２０は、検出処理で生成された各パターンの位置ずれ情報の統計値の例を示す図である。
図２１は、検査用チャートのパターンの印刷データと読取データの例を示す図である。
図２２は、第２の実施の形態にかかる検査部の機能構成の一例を示す図である。
図２３は、印刷データのパターンの座標と、読取データの各画像の座標の例を示す図である。
図２４は、第２の実施の形態にかかる表示設定領域一例を示す図である。
図２５は、第２の実施の形態にかかる検出処理で生成された検出結果の例を示す図である。
図２６は、第２の実施の形態にかかる検出結果の表の他の表示方法の例を示す図である。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照して、画像形成装置、画像形成方法およびプログラムの実施の形態を詳細に説明する。
【００１０】
（第１の実施の形態）
図１は、第１の実施の形態にかかる画像形成装置のシステム構成の一例を示す図である。
（【００１１】以降は省略されています）
