公開番号2025118342
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013612
出願日2024-01-31
発明の名称断裁装置および断裁方法
出願人株式会社ホリゾン
代理人個人,個人,個人
主分類B26D 7/01 20060101AFI20250805BHJP(切断手工具;切断;切断機)
要約【課題】断裁を行う刃が他の部材に接触して装置が故障することを適切に回避する。

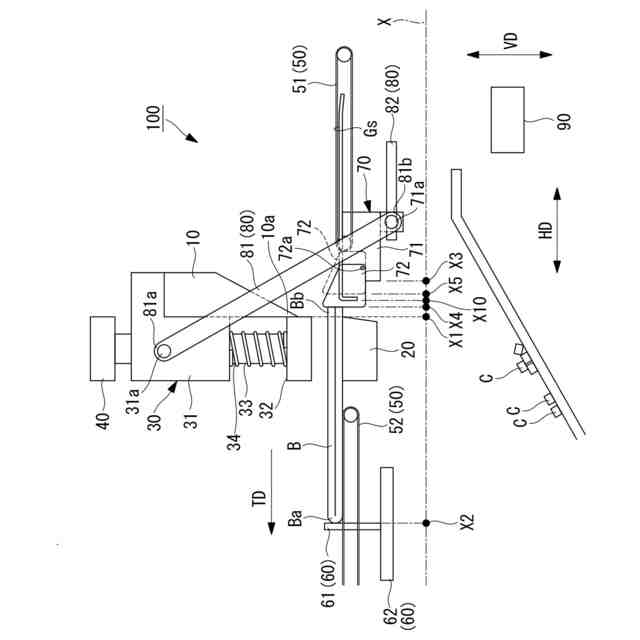

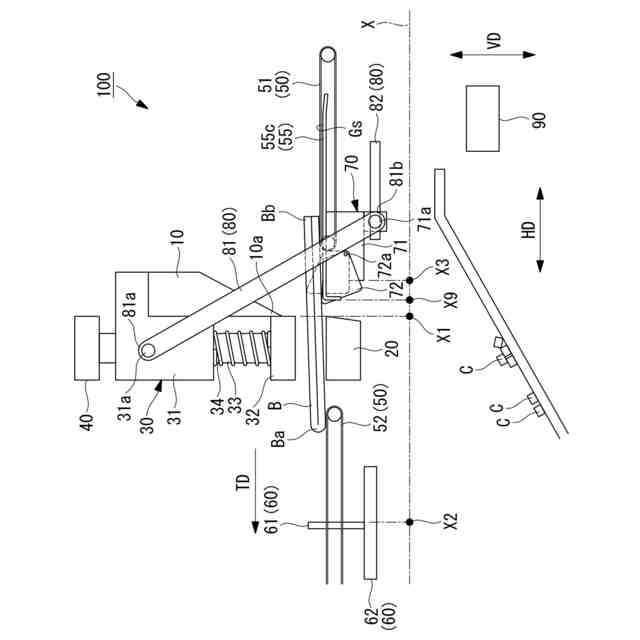

【解決手段】上刃10と、下刃20と、上刃10の先端を鉛直方向VDに沿って移動させる第1駆動力を発生する断裁刃移動機構40と、用紙束Bを搬送方向TDに沿って搬送する搬送部50と、用紙束Bの搬送方向TDの下流側端部が突き当てられるストッパ60と、用紙束Bをストッパ60に接触させて位置決めする位置決め部70と、断裁刃移動機構40が発生する第1駆動力を搬送方向TDの第2駆動力に変換し、上刃10が非断裁位置にある場合に位置決め部70が対向位置X1に近接する位置X3に配置され、上刃10が断裁位置にある場合に位置決め部70が位置X1よりも搬送方向TDの上流側の退避位置に配置されるよう位置決め部70を第2駆動力により搬送方向TDに沿って移動させる駆動力変換機構80と、を備える断裁装置100を提供する。
【選択図】図1

特許請求の範囲【請求項１】
第１刃と、
所定位置に固定される第２刃と、
前記第２刃から離間した非断裁位置と前記第２刃を通過した断裁位置との間で前記第１刃の先端を所定方向に沿って移動させる第１駆動力を発生する第１移動機構と、
前記第１刃と前記第２刃とが前記所定方向で対向する対向位置に向けて、用紙束を前記所定方向と交差する搬送方向に沿って搬送する搬送部と、
前記搬送部により搬送される前記用紙束の前記搬送方向の下流側端部が突き当てられるストッパと、
前記用紙束の前記搬送方向の上流側端部に配置される小口部を前記搬送方向に沿って押し付けることにより前記用紙束を前記ストッパに接触させて位置決めする位置決め部と、
前記第１移動機構が発生する前記第１駆動力を前記搬送方向の第２駆動力に変換し、前記第１刃が前記非断裁位置にある場合に前記位置決め部が前記対向位置に近接する近接位置に配置され、前記第１刃が前記断裁位置にある場合に前記位置決め部が前記近接位置よりも前記搬送方向の上流側の退避位置に配置されるよう前記位置決め部を前記第２駆動力により前記搬送方向に沿って移動させる第２移動機構と、を備える断裁装置。
続きを表示（約 1,000 文字）【請求項２】
前記搬送方向に直交する幅方向において前記搬送部と並んで配置されるとともに前記用紙束を支持して前記搬送方向に沿って案内する案内面を形成する用紙束案内部を備え、
前記第２移動機構は、前記第１刃が前記非断裁位置にある場合に前記用紙束案内部の前記搬送方向の下流側端部が前記対向位置に近接する第１位置に配置され、前記第１刃が前記断裁位置にある場合に前記用紙束案内部の前記搬送方向の下流側端部が前記第１位置よりも前記搬送方向の上流側の第２位置に配置されるよう前記用紙束案内部を前記第２駆動力により前記搬送方向に沿って移動させる請求項１に記載の断裁装置。
【請求項３】
前記位置決め部は、
前記第２移動機構により前記搬送方向に沿って移動する移動部材と、
前記用紙束の前記小口部に接触する接触部材と、
前記移動部材に対して前記接触部材を前記搬送方向に沿って移動させる駆動機構と、を有する請求項１または請求項２に記載の断裁装置。
【請求項４】
前記退避位置は、前記搬送方向において、前記接触部材が前記第１刃よりも上流側に離間する位置である請求項３に記載の断裁装置。
【請求項５】
断裁装置により用紙束を断裁する断裁方法であって、
前記断裁装置は、
第１刃と、
所定位置に固定される第２刃と、
前記第１刃と前記第２刃とが所定方向で対向する対向位置に向けて、前記用紙束を前記所定方向と交差する搬送方向に沿って搬送する搬送部と、
前記搬送部により搬送される前記用紙束の前記搬送方向の下流側端部が突き当てられるストッパと、
前記用紙束の前記搬送方向の上流側端部に配置される小口部を前記搬送方向に沿って押し付けることにより前記用紙束を前記ストッパに接触させて位置決めする位置決め部と、を有し、
前記第２刃から離間した非断裁位置と前記第２刃を通過した断裁位置との間で前記第１刃の先端を前記所定方向に沿って移動させる第１駆動力を発生して前記用紙束を断裁する断裁工程と、
前記断裁工程が発生する前記第１駆動力を前記搬送方向の第２駆動力に変換し、前記第１刃が前記非断裁位置にある場合に前記位置決め部が前記対向位置に近接する近接位置に配置され、前記第１刃が前記断裁位置にある場合に前記位置決め部が前記近接位置よりも前記搬送方向の上流側の退避位置に配置されるよう前記位置決め部を前記第２駆動力により前記搬送方向に沿って移動させる移動工程と、を備える断裁方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、断裁装置および断裁方法に関するものである。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、製本物の小口等を断裁する断裁装置が知られている（例えば、特許文献１参照）。特許文献１には、背面を綴じた冊子の小口をプッシャで押すことにより移動させて小口断裁刃の断裁位置に位置決めすることが開示されている。プッシャは、サーボモータの回転により移動するタイミングベルトに固定されており、待機位置から冊子の小口を断裁する位置の区間で往復動する。プッシャにより冊子の小口を断裁する位置が小口断裁刃の刃先の下方に位置決めされると、プッシャは待機位置に戻る。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２３０５３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、例えば、サーボモータやタイミングベルトの異常が発生した場合に、小口断裁刃が上下動する領域にプッシャが存在する状態となると、小口断裁刃とプッシャが接触して装置に故障が生じる可能性がある。このような異常が発生してしまうと、装置を故障のない状態に修理するために多くの作業や時間を要してしまい、断裁装置の生産効率が大幅に低下してしまう。
【０００５】
本発明は、このような事情に鑑みてなされたものであって、用紙束を位置決めした状態で断裁を行うとともに断裁を行う刃が他の部材に接触して装置が故障することを適切に回避することが可能な断裁装置および断裁方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る断裁装置は、第１刃と、所定位置に固定される第２刃と、前記第２刃から離間した非断裁位置と前記第２刃を通過した断裁位置との間で前記第１刃の先端を所定方向に沿って移動させる第１駆動力を発生する第１移動機構と、前記第１刃と前記第２刃とが前記所定方向で対向する対向位置に向けて、用紙束を前記所定方向と交差する搬送方向に沿って搬送する搬送部と、前記搬送部により搬送される前記用紙束の前記搬送方向の下流側端部に配置される前記用紙束が突き当てられるストッパと、前記用紙束の前記搬送方向の上流側端部に配置される小口部を前記搬送方向に沿って押し付けて前記用紙束を前記ストッパに接触する状態に位置決めする位置決め部と、前記第１移動機構が発生する前記第１駆動力を前記搬送方向の第２駆動力に変換し、前記第１刃が前記非断裁位置にある場合に前記位置決め部が前記対向位置に近接する近接位置に配置され、前記第１刃が前記断裁位置にある場合に前記位置決め部が前記近接位置よりも前記搬送方向の上流側の退避位置に配置されるよう前記位置決め部を前記第２駆動力により前記搬送方向に沿って移動させる第２移動機構と、を備える。
【０００７】
本発明の一態様に係る断裁装置によれば、搬送部により搬送方向の下流側端部がストッパに突き当てられた用紙束は、位置決め部によりストッパに接触する状態に位置決めされる。そして、第１刃と第２刃とが対向する位置に配置される用紙束の小口部は、第１刃が非断裁位置から断裁位置に移動する際に断裁される。
【０００８】
本発明の一態様に係る断裁装置によれば、第１移動機構が発生する第１駆動力を第２移動機構が第２駆動力に変換するため、第１駆動力によって第１刃が非断裁位置から断裁位置に移動する場合には、位置決め部が近接位置から退避位置に移動して第１刃が位置決め部に接触することを確実に回避することができる。そのため、本発明の一態様に係る断裁装置によれば、用紙束を位置決めした状態で断裁を行うとともに断裁を行う刃が他の部材に接触して装置が故障することを適切に回避することができる。
【０００９】
本発明の一態様に係る断裁装置においては、前記搬送方向に直交する幅方向において前記搬送部と並んで配置されるとともに前記用紙束を支持して前記搬送方向に沿って案内する案内面を形成する用紙束案内部を備え、前記第２移動機構は、前記第１刃が前記非断裁位置にある場合に前記用紙束案内部の前記搬送方向の下流側端部が前記対向位置に近接する第１位置に配置され、前記第１刃が前記断裁位置にある場合に前記用紙束案内部の前記搬送方向の下流側端部が前記第１位置よりも前記搬送方向の上流側の第２位置に配置されるよう前記用紙束案内部を前記第２駆動力により前記搬送方向に沿って移動させる構成としてもよい。
【００１０】
上記構成の断裁装置によれば、第１刃が非断裁位置にある場合に用紙束案内部の搬送方向の下流側端部が対向位置に近接する第１位置に配置されるため、搬送部により搬送される用紙束を案内面により支持して用紙束を確実に搬送することができる。また、第１刃が断裁位置にある場合に用紙束案内部の搬送方向の下流側端部が第１位置よりも搬送方向の上流側の第２位置に配置されるため、第１刃が非断裁位置から断裁位置に移動する際に用紙束案内部に接触することを確実に回避することができる。
（【００１１】以降は省略されています）
