要約【課題】パネルに特徴を持った遊技台を提供。
【解決手段】透光パネルは第一のエリアと第二のエリアを前面に有し、第二のエリアは第一のエリアより表面が粗く、第二のエリアは透光パネルの縁に沿うよう設けられ、装飾シートは透光パネルより小さく透光パネルの後方にて第一のエリアの少なくとも一部と第二のエリアの少なくとも一部のいずれとも重複する位置にある。装飾シートは透光パネルを介して前方から視認可能で、少なくとも第一の表示と第二の表示が施され、第一の表示は第一のエリアの少なくとも一部に重畳するが第二のエリアに重畳しない位置であり、第二の表示は第一のエリアの少なくとも一部と第二のエリアの少なくとも一部とに重畳する位置であり、第二の表示は該第二の表示の第二のエリアに重畳する領域より該第二の表示の第一のエリアに重畳する領域の方が大きい位置に施され、該第二の表示は注意喚起表示であり第二の表示はキャラクタ表示である。
【選択図】図67
特許請求の範囲【請求項１】
透光性を有する透光パネルと、装飾シートと、
を備えた遊技台であって、
前記透光パネルは、第一のエリアと、第二のエリアと、を前面に有しており、
前記第二のエリアは、前記第一のエリアよりも表面が粗くなっており、
前記第二のエリアは、前記透光パネルの縁に沿うように設けられており、
前記装飾シートは、前記透光パネルよりも小さく、
前記装飾シートは、前記透光パネルの後方において、前記第一のエリアの少なくとも一部と前記第二のエリアの少なくとも一部のいずれとも重複する位置に配置され、
前記装飾シートは、前記透光パネルを介して前方から視認可能であり、
前記装飾シートには、少なくとも、第一の表示と、第二の表示が施されており、
前記第一の表示は、前記第一のエリアの少なくとも一部に重畳するが、前記第二のエリアに重畳しない位置に施されており、
前記第二の表示は、前記第一のエリアの少なくとも一部と、前記第二のエリアの少なくとも一部と、に重畳する位置に施されており、
前記第二の表示は、該第二の表示における前記第二のエリアに重畳する領域よりも該第二の表示における前記第一のエリアに重畳する領域の方が大きくなる位置に施されており、
前記第一の表示は、注意喚起表示であり、
前記第二の表示は、キャラクタ表示である、
ことを特徴とする遊技台。
続きを表示（約 2,100 文字）【請求項２】
透光性を有する透光パネルと、装飾シートと、
を備えた遊技台であって、
前記透光パネルは、第一のエリアと、第二のエリアと、を前面に有しており、
前記第二のエリアは、前記第一のエリアよりも表面が粗くなっており、
前記第二のエリアは、前記透光パネルの縁に沿うように設けられており、
前記装飾シートは、前記透光パネルよりも小さく、
前記装飾シートは、前記透光パネルの後方において、前記第一のエリアの少なくとも一部と前記第二のエリアの少なくとも一部のいずれとも重複する位置に配置され、
前記装飾シートは、前記透光パネルを介して前方から視認可能であり、
前記装飾シートには、少なくとも、第一の表示と、第二の表示が施されており、
前記第一の表示は、前記第一のエリアの少なくとも一部に重畳するが、前記第二のエリアに重畳しない位置に施されており、
前記第二の表示は、前記第一のエリアの少なくとも一部と、前記第二のエリアの少なくとも一部と、に重畳する位置に施されており、
前記第二の表示は、該第二の表示における前記第二のエリアに重畳する領域よりも該第二の表示における前記第一のエリアに重畳する領域の方が大きくなる位置に施されており、
前記第一の表示は、知的財産関連表示であり、
前記第二の表示は、キャラクタ表示である、
ことを特徴とする遊技台。
【請求項３】
透光性を有する透光パネルと、装飾シートと、
を備えた遊技台であって、
前記透光パネルは、第一のエリアと、第二のエリアと、を前面に有しており、
前記第二のエリアは、前記第一のエリアよりも表面が粗くなっており、
前記第二のエリアは、前記透光パネルの縁に沿うように設けられており、
前記装飾シートは、前記透光パネルよりも小さく、
前記装飾シートは、前記透光パネルの後方において、前記第一のエリアの少なくとも一部と前記第二のエリアの少なくとも一部のいずれとも重複する位置に配置され、
前記装飾シートは、前記透光パネルを介して前方から視認可能であり、
前記装飾シートには、少なくとも、第一の表示と、第二の表示が施されており、
前記第一の表示は、前記第一のエリアの少なくとも一部に重畳するが、前記第二のエリアに重畳しない位置に施されており、
前記第二の表示は、前記第一のエリアの少なくとも一部と、前記第二のエリアの少なくとも一部と、に重畳する位置に施されており、
前記第二の表示は、該第二の表示における前記第二のエリアに重畳する領域よりも該第二の表示における前記第一のエリアに重畳する領域の方が大きくなる位置に施されており、
前記第一の表示は、会社名表示であり、
前記第二の表示は、キャラクタ表示である、
ことを特徴とする遊技台。
【請求項４】
透光性を有する透光パネルと、装飾シートと、
を備えた遊技台であって、
前記透光パネルは、第一のエリアと、第二のエリアと、を前面に有しており、
前記第二のエリアは、前記第一のエリアよりも表面が粗くなっており、
前記第二のエリアは、前記透光パネルの縁に沿うように設けられており、
前記装飾シートは、前記透光パネルよりも小さく、
前記装飾シートは、前記透光パネルの後方において、前記第一のエリアの少なくとも一部と前記第二のエリアの少なくとも一部のいずれとも重複する位置に配置され、
前記装飾シートは、前記透光パネルを介して前方から視認可能であり、
前記装飾シートには、少なくとも、第一の表示と、第二の表示が施されており、
前記第一の表示は、前記第一のエリアの少なくとも一部に重畳するが、前記第二のエリアに重畳しない位置に施されており、
前記第二の表示は、前記第一のエリアの少なくとも一部と、前記第二のエリアの少なくとも一部と、に重畳する位置に施されており、
前記第二の表示は、該第二の表示における前記第二のエリアに重畳する領域よりも該第二の表示における前記第一のエリアに重畳する領域の方が大きくなる位置に施されており、
前記第一の表示は、機種名表示であり、
前記第二の表示は、キャラクタ表示である、
ことを特徴とする遊技台。
【請求項５】
請求項１乃至４のいずれか一項に記載の遊技台であって、
前面扉を備え、
前記透光パネルは、第一の部材と第二の部材を有して構成され、
前記装飾シートは、前記第一の部材と前記第二の部材との間に配置され、
前記透光パネルは、前記第一の部材と前記第二の部材を固定するための固定部を備え、
前記固定部は、前記透光パネルの縁に設けられ、
前記透光パネルは、該透光パネルを前記前面扉に取り付けるための取付部を備え、
前記取付部は、前記透光パネルの縁に設けられる、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、弾球遊技機（パチンコ機）、回胴遊技機（スロットマシン）、封入式遊技機あるいはメダルレススロットマシンに代表される遊技台に関する。
続きを表示（約 7,200 文字）【背景技術】
【０００２】
従来、パネルを備えた遊技台が広く知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－２３７５１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の遊技台は、パネルに改良の余地がある。
【０００５】
本発明の目的は、パネルに特徴を持った遊技台を提供することにある。
【課題を解決するための手段】
【０００６】
本発明に係る遊技台は、透光性を有する透光パネルと、装飾シートと、を備えた遊技台であって、前記透光パネルは、第一のエリアと、第二のエリアと、を前面に有しており、前記第二のエリアは、前記第一のエリアよりも表面が粗くなっており、前記第二のエリアは、前記透光パネルの縁に沿うように設けられており、前記装飾シートは、前記透光パネルよりも小さく、前記装飾シートは、前記透光パネルの後方において、前記第一のエリアの少なくとも一部と前記第二のエリアの少なくとも一部のいずれとも重複する位置に配置され、前記装飾シートは、前記透光パネルを介して前方から視認可能であり、前記装飾シートには、少なくとも、第一の表示と、第二の表示が施されており、前記第一の表示は、前記第一のエリアの少なくとも一部に重畳するが、前記第二のエリアに重畳しない位置に施されており、前記第二の表示は、前記第一のエリアの少なくとも一部と、前記第二のエリアの少なくとも一部と、に重畳する位置に施されており、前記第二の表示は、該第二の表示における前記第二のエリアに重畳する領域よりも該第二における前記第一のエリアに重畳する領域の方が大きくなる位置に施されており、前記第一の表示は、注意喚起表示であり、前記第二の表示は、キャラクタ表示である、ことを特徴とする遊技台である。
また、本発明に係る遊技台は、透光性を有する透光パネルと、装飾シートと、を備えた遊技台であって、前記透光パネルは、第一のエリアと、第二のエリアと、を前面に有しており、前記第二のエリアは、前記第一のエリアよりも表面が粗くなっており、前記第二のエリアは、前記透光パネルの縁に沿うように設けられており、前記装飾シートは、前記透光パネルよりも小さく、前記装飾シートは、前記透光パネルの後方において、前記第一のエリアの少なくとも一部と前記第二のエリアの少なくとも一部のいずれとも重複する位置に配置され、前記装飾シートは、前記透光パネルを介して前方から視認可能であり、前記装飾シートには、少なくとも、第一の表示と、第二の表示が施されており、前記第一の表示は、前記第一のエリアの少なくとも一部に重畳するが、前記第二のエリアに重畳しない位置に施されており、前記第二の表示は、該第二の表示における前記第二のエリアに重畳する領域よりも該第二の表示における前記第一のエリアに重畳する領域の方が大きくなる位置に施されており、前記第一の表示は、知的財産関連表示であり、前記第二の表示は、キャラクタ表示である、ことを特徴とする遊技台である。
また、本発明に係る遊技台は、透光性を有する透光パネルと、装飾シートと、を備えた遊技台であって、前記透光パネルは、第一のエリアと、第二のエリアと、を前面に有しており、前記第二のエリアは、前記第一のエリアよりも表面が粗くなっており、前記第二のエリアは、前記透光パネルの縁に沿うように設けられており、前記装飾シートは、前記透光パネルよりも小さく、前記装飾シートは、前記透光パネルの後方において、前記第一のエリアの少なくとも一部と前記第二のエリアの少なくとも一部のいずれとも重複する位置に配置され、前記装飾シートは、前記透光パネルを介して前方から視認可能であり、前記装飾シートには、少なくとも、第一の表示と、第二の表示が施されており、前記第一の表示は、前記第一のエリアの少なくとも一部に重畳するが、前記第二のエリアに重畳しない位置に施されており、前記第二の表示は、該第二の表示における前記第二のエリアに重畳する領域よりも該第二の表示における前記第一のエリアに重畳する領域の方が大きくなる位置に施されており、前記第二の表示は、該第二の表示における前記第二のエリアに重畳する領域よりも該第二における前記第一のエリアに重畳する領域の方が大きくなる位置に施されており、前記第一の表示は、会社名表示であり、前記第二の表示は、キャラクタ表示である、ことを特徴とする遊技台である。
また、本発明に係る遊技台は、透光性を有する透光パネルと、装飾シートと、を備えた遊技台であって、前記透光パネルは、第一のエリアと、第二のエリアと、を前面に有しており、前記第二のエリアは、前記第一のエリアよりも表面が粗くなっており、前記第二のエリアは、前記透光パネルの縁に沿うように設けられており、前記装飾シートは、前記透光パネルよりも小さく、前記装飾シートは、前記透光パネルの後方において、前記第一のエリアの少なくとも一部と前記第二のエリアの少なくとも一部のいずれとも重複する位置に配置され、前記装飾シートは、前記透光パネルを介して前方から視認可能であり、前記装飾シートには、少なくとも、第一の表示と、第二の表示が施されており、前記第一の表示は、前記第一のエリアの少なくとも一部に重畳するが、前記第二のエリアに重畳しない位置に施されており、前記第二の表示は、前記第一のエリアの少なくとも一部と、前記第二のエリアの少なくとも一部と、に重畳する位置に施されており、前記第二の表示は、該第二の表示における前記第二のエリアに重畳する領域よりも該第二の表示における前記第一のエリアに重畳する領域の方が大きくなる位置に施されており、前記第一の表示は、機種名表示であり、前記第二の表示は、キャラクタ表示である、ことを特徴とする遊技台である。
【発明の効果】
【０００７】
本発明によれば、パネルに特徴を持った遊技台を実現できる。
【図面の簡単な説明】
【０００８】
本発明の一実施形態に係るスロットマシンの外観を示す斜視図である。
本発明の一実施形態に係るスロットマシンの前面扉を開けた状態の正面図である。
本発明の一実施形態に係るスロットマシンの入賞ラインを示す図、及び液晶表示装置の動作を示す図である。
本発明の一実施形態に係るスロットマシンの制御部の回路ブロック図である。
本発明の一実施形態に係るスロットマシンの各リールに施された図柄の配列を平面的に展開して示す図である。
本発明の一実施形態に係るスロットマシンの入賞役の一部（主として押し順役）の操作内容ごとの表示態様と払出枚数を示す表である。
本発明の一実施形態に係るスロットマシンの遊技状態の遷移図である。

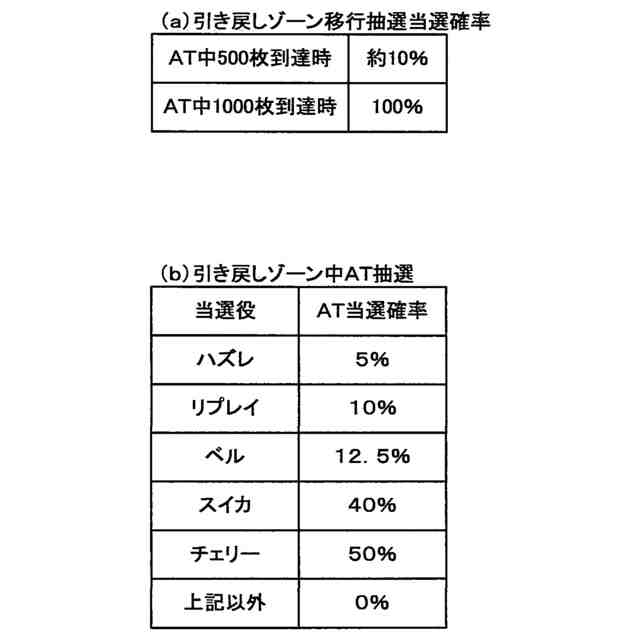

（ａ）は引き戻しゾーン移行抽選の移行当選確率を示した図であり、（ｂ）は引き戻しゾーンにおいて実行される引き戻しゾーン中ＡＴ抽選のＡＴ当選確率を示した図である。
引き戻しゾーンを経由した場合の差枚数の増減の一例を示すグラフである。
本発明の一実施形態に係るスロットマシンの主制御部メイン処理の流れを示すフローチャートである。
本発明の一実施形態に係るスロットマシンの主制御部タイマ割込処理の流れを示すフローチャートである。
本発明の一実施形態に係るスロットマシンの第１副制御部メイン処理、第１副制御部コマンド受信割込処理、及び第１副制御部タイマ割込処理の流れを示すフローチャートである。
本発明の一実施形態に係るスロットマシンの第２副制御部メイン処理、第２副制御部コマンド受信割込処理、第２副制御部タイマ割込処理、及び第２副制御部画像制御処理の流れを示すフローチャートである。
従来のスロットマシンにおいて、連続演出が開始され、その後、ＡＴ状態に移行する一例における問題点を指摘するための図である。
図１４（ａ）を用いて説明したＮ＋２Ｇ目とＮ＋３Ｇ目の詳しいタイミングチャートと、各タイミングにおける液晶表示装置１５７の表示画面を示す図である。
図１４（ｂ）を用いて説明したＮ＋２Ｇ目とＮ＋３Ｇ目の詳しいタイミングチャートと、各タイミングにおける液晶表示装置１５７の表示画面を示す図である。
変則押しが行われたがペナルティが発生しなかったＮ＋２Ｇ目と、Ｎ＋３Ｇ目の詳しいタイミングチャートと、各タイミングにおける液晶表示装置１５７の表示画面を示す図である。
連続演出中において変則押しが行われた場合の一例と、非連続演出中において変則押しが行われた場合の一例をそれぞれ示した図である。
設定変更が行われた場合や電断復電した場合の、天井カウンタとゲーム数表示ＧＭＶの関係について示した図である。
（ａ）はこれまで説明した、連続演出中にペナルティが発生した場合の概要図であり、（ｂ）はこれまで説明した、ペナルティが発生した場合の、ゲーム数表示ＧＭＶの表示の例を示す図であり、（ｃ１）は連続演出中にペナルティが発生した場合に、これまでの例とは異なり待機遊技が行われる例の概念図であり、（ｃ２）は連続演出中にペナルティが発生した場合に、同図（ｃ１）とは異なる待機遊技が行われる例を説明するための図である。
液晶表示装置１５７の表示画面に表示される操作推奨表示ＲＥＣの表示態様について複数の例を示した図である。
操作推奨表示ＲＥＣが表示されている状態で、エラー表示ＥＲＲが表示された場合や、電断復電が生じた場合の例を示す図である。
（ａ）は主制御部３００のＲＯＭ３０６に記憶されている当選役データを示す図であり、（ｂ）は主制御部３００のＣＰＵ３０４が実行する有利区間移行処理のフローチャートである。
主制御部３００のＣＰＵ３０４が制御する指示モニタに関する説明の図である。
図２３（ａ）に示す当選役データの別例を示す図である。
連続演出が行われた後、確定告知演出が行われ、ＡＴ状態に移行する例を示す図である。
通常状態（非ＡＴ状態）からＡＴ状態へ移行する場合の本前兆演出の流れについて説明する図である。
通常状態（非ＡＴ状態）において実行されるガゼ前兆演出の流れについて説明する図である。
期待感演出が行われる場合のタイミングチャートと、各タイミングにおける液晶表示装置１５７の表示画面を示す図である。
期待感演出が行われる１００Ｇ目にペナルティが発生した場合のタイミングチャートと、各タイミングにおける液晶表示装置１５７の表示画面を示す図である。
期待感演出と小役アイコン告知演出を説明するための図である。
操作促進演出実行中に推奨押しと変則押しそれぞれが行われた場合の操作応答演出の例を示す図である。
確定演出後にペナルティ操作が行われない場合のタイミングチャートと、各タイミングにおける液晶表示装置１５７の表示画面を示した図である。
確定演出後にペナルティ操作が行われる場合のタイミングチャートと、各タイミングにおける液晶表示装置１５７の表示画面を示した図である。
（ａ）期待感演出の一つである爺セリフ演出の一例を示した図である。（ｂ）期待感演出の一つである姫演出の一例を示した図である。
（ａ）期待感演出の一つである爺セリフ演出の変形例を示した図である。（ｂ）は、期待感演出の一つである小役アイコン告知演出の一例を示した図である。
ステージＡにおいてペナルティ操作が行われた場合のタイミングチャートと、各タイミングにおける液晶表示装置１５７の表示画面を示した図である。
ステージＢにおいてペナルティ操作が行われた場合のタイミングチャートと、各タイミングにおける液晶表示装置１５７の表示画面を示した図である。
第２実施形態のスロットマシンにおける各リールに施された図柄の配列を平面的に展開して示す図である。
（ａ）は第２実施形態のスロットマシンにおける内部当選役をまとめて示した表であり、（ｂ）は押し順ベル役の成立役と操作内容ごとの払出枚数を示す表である。
（ａ）は主制御部３００のＲＯＭ３０６に記憶されているテーブル選択テーブルを示す図であり、（ｂ）は押し順当て特典付与判定処理の流れを示すフローチャートであり、（ｃ）は２種類の上乗せ数決定テーブルそれぞれを示す図である。
押し順当てゲームの様子を示す図である。
押し順当てゲームの変形例を説明するための図である。
疑似遊技を説明するための図である。
第３実施形態のスロットマシンにおける各リールに施された図柄の配列を平面的に展開して示す図である。
第３実施形態のスロットマシンにおける主制御部メイン処理の流れを示すフローチャートである。
図４６に示すステップＳ１２８における疑似遊技関連処理の流れを示すフローチャートである。
図４７に示すステップＳ１２８２における疑似遊技のリール回転開始処理の流れを示すフローチャートである。
図４７に示すステップＳ１２８３における疑似遊技のリール停止制御処理の流れを示すフローチャートである。
図４７に示すステップＳ１２８４における疑似次遊技開始処理の流れを示すフローチャートである。
図４６に示すステップＳ１３３におけるリール回転開始処理の流れを示すフローチャートである。
図５１に示すステップＳ１３３６におけるランダム遅延回転開始処理の流れを示すフローチャートである。
図４６に示すステップＳ１４３における特典付与抽選処理の流れを示すフローチャートである。
図４６に示すステップＳ１４５における疑似遊技予約処理の流れを示すフローチャートである。
予約遊技において、レア役に内部当選している状態で推奨操作が行われ、次遊技では疑似遊技が実行されＢＢ図柄を疑似停止させることに成功し、押し順ナビが実行されるＢＢ遊技（ＡＴ状態）が開始される流れを示す図である。
予約遊技において、レア役に内部当選している状態であったが変則操作が行われ、次遊技では疑似遊技が実行されるもののフェイクの疑似遊技であり、ＡＴ状態に移行せずに本遊技が開始される流れを示す図である。
図５６からの続きであり、疑似遊技に続く本遊技では推奨操作が行われ、２回目の予約遊技では、疑似遊技番号３の疑似遊技が予約され、その疑似遊技でＢＢ図柄を疑似停止させることに成功し、押し順ナビが実行されるＢＢ遊技（ＡＴ状態）が開始される流れを示す図である。
予約遊技で推奨押しが行われた場合と変則押しが行われた場合それぞれの遊技の流れを示す図である。
予約遊技のたびに変則押しが行われた場合の遊技の流れを示す図である。

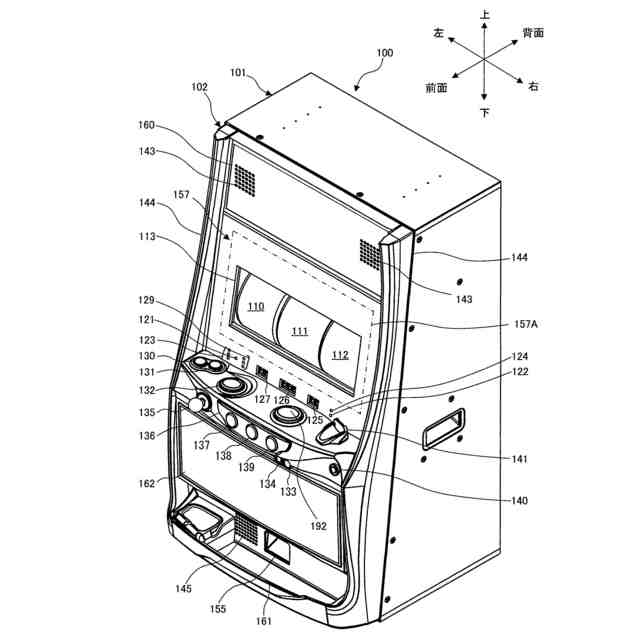

スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
制御部の回路ブロック図を示したものである。
（ａ）パネルユニット７５０を構成する主要部材を分解して示した分解斜視図である。（ｂ）パネルユニット７５０を前面側から見た外観斜視図である。（ｃ）パネルユニット７５０を背面側から見た外観斜視図である。
（ａ）パネルユニット７５０の側面図である。（ｂ）パネルユニット７５０からパネル６５２を取り除いた状態を下方斜めから見た外観斜視図である。（ｃ）同状態を上方斜めから見た外観斜視図である。
（ａ）パネルユニット７５０の正面図である。（ｂ）（ａ）に示すＡ－Ａ線に沿う側断面図と、その要部拡大図である。（ｃ）上部演出ユニット６５０に取り付けられた状態のパネルユニット７５０からパネル６５２の図示を省略して示した部分拡大図である。
第５実施形態に係るスロットマシン１１００を正面側（遊技者側）から見た正面図である。
下パネルユニット８００を構成する部材を分解して示す分解斜視図である。

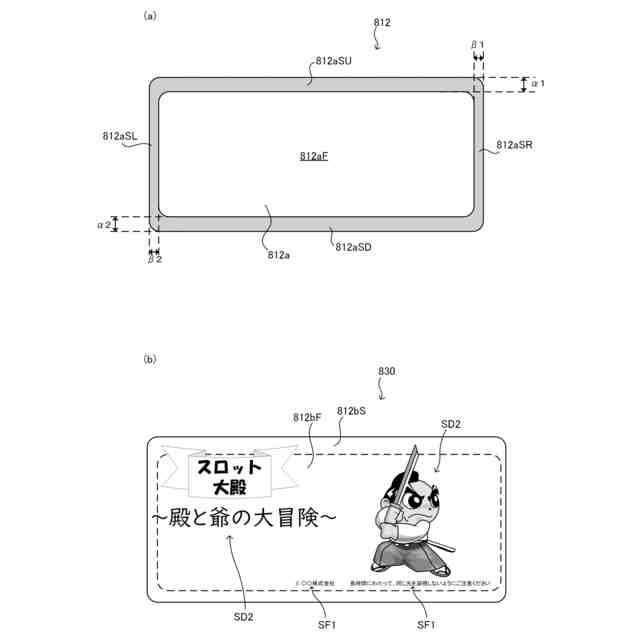

（ａ）カバー部材８１２の正面図であり、本体部８１２ａの滑面エリア８１２ａＦと粗面エリア８１２ａＳの一例を示した図である。（ｂ）装飾シート８３０の一例を示した正面図である。
スロットマシン１１００と遊技者ＵＳＲの位置関係を示した模式図である。
