公開番号2025119418
公報種別公開特許公報(A)
公開日2025-08-14
出願番号2024014298
出願日2024-02-01
発明の名称検査装置
出願人株式会社ニューギン
代理人個人,個人,個人
主分類A63F 7/02 20060101AFI20250806BHJP(スポーツ;ゲーム;娯楽)
要約【課題】外部機器を検査できる検査装置を提供する。
【解決手段】遊技機の外部機器としての管理ユニットを検査する検査装置は、入出力端子と、所定の制御を実行する制御装置と、を備える。入出力端子は、管理ユニットから情報を入力できるとともに、管理ユニットへ情報を出力できる。制御装置は、入出力端子で貸出情報を入力すると、貸出情報の入力結果が正常であるか否かを判定する処理を実行し、入出力端子から応答情報を出力させる制御を実行可能である。
【選択図】図9
特許請求の範囲【請求項１】
遊技機の外部機器を検査する検査装置において、
前記外部機器から情報を入力できる情報入力部と、
前記外部機器へ情報を出力できる情報出力部と、
所定の制御を実行する制御部と、を備え、
前記制御部は、前記情報入力部で第１特定情報を入力すると、特定処理を実行し、前記情報出力部から第２特定情報を出力させる制御を実行可能であることを特徴とする検査装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、外部機器の検査装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、パチンコ遊技機及び回胴式遊技機等の遊技機に接続される外部機器の一例として、管理ユニットが知られている（例えば、特許文献１）。外部機器は、遊技機と所定の情報の入出力を行い、当該入出力の結果に応じて各種の動作を行う。一例として、外部機器は、遊技機に対して、遊技媒体の貸出数を特定可能な情報を出力できる。一例として、外部機器は、遊技機から当該遊技機の状態に関する情報を入力できる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－６１７７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、外部機器が正常に動作するか否かは、実際に、遊技機と接続しなければ確認できなかった。このため、例えば、遊技機及び外部機器のうち外部機器だけが設置された状況では、当該外部機器が正常に動作するか否かを確認することができず、遊技機との接続を待つ必要があった。したがって、遊技機が無くても外部機器を検査できることが望まれている。
【課題を解決するための手段】
【０００５】
上記課題を解決する検査装置は、遊技機の外部機器を検査する検査装置において、前記外部機器から情報を入力できる情報入力部と、前記外部機器へ情報を出力できる情報出力部と、所定の制御を実行する制御部と、を備え、前記制御部は、前記情報入力部で第１特定情報を入力すると、特定処理を実行し、前記情報出力部から第２特定情報を出力させる制御を実行可能であることを要旨とする。
【発明の効果】
【０００６】
本発明によれば、外部機器を検査できる。
【図面の簡単な説明】
【０００７】

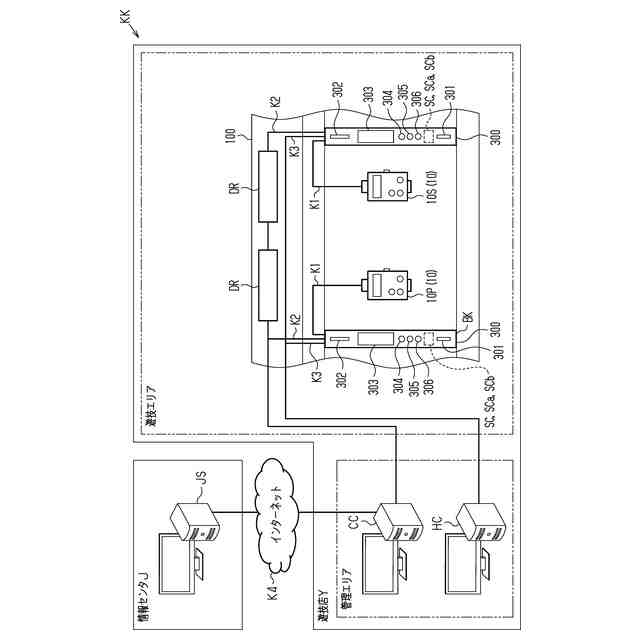

図１は、遊技店内におけるネットワーク、及び遊技店と情報センタとの接続を模式的に示す図である。
図２は、遊技店内におけるネットワーク、及び遊技店と情報センタとの接続を模式的に示す図である。

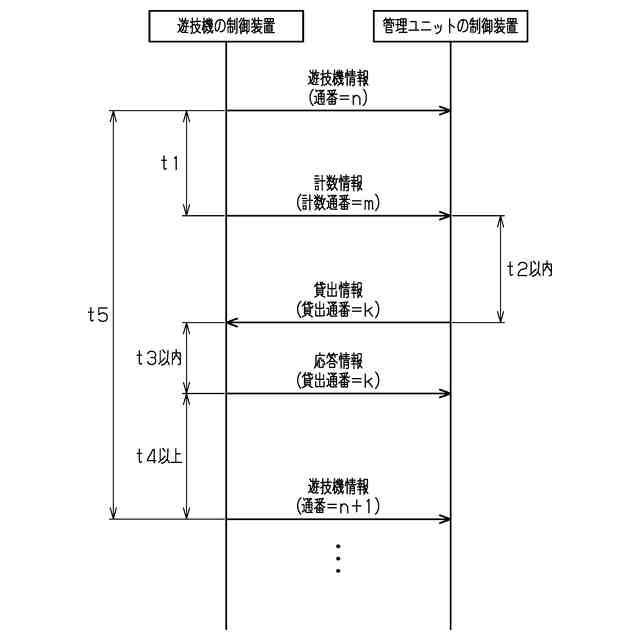

図３は、遊技機と管理ユニットとの通信の一例を示すタイミングチャートである。
図４は、遊技機と、管理ユニットと、データランプと、ホールコンピュータと、管理コンピュータと、管理サーバと、における情報の流れの一例を示す図である。

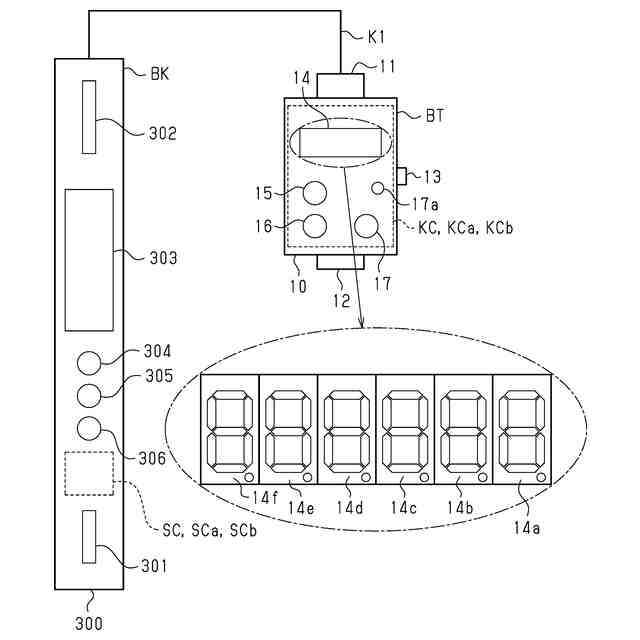

図５は、管理ユニット及び検査装置を模式的に示す図である。

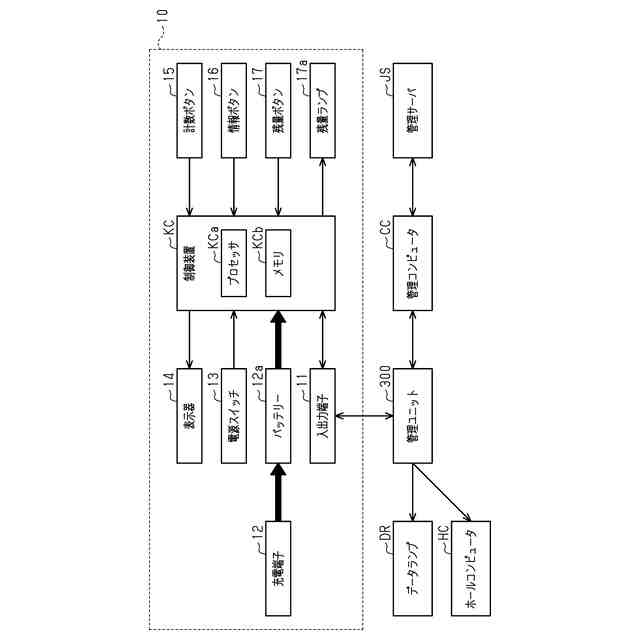

図６は、検査装置の電気的な構成を示すブロック図である。

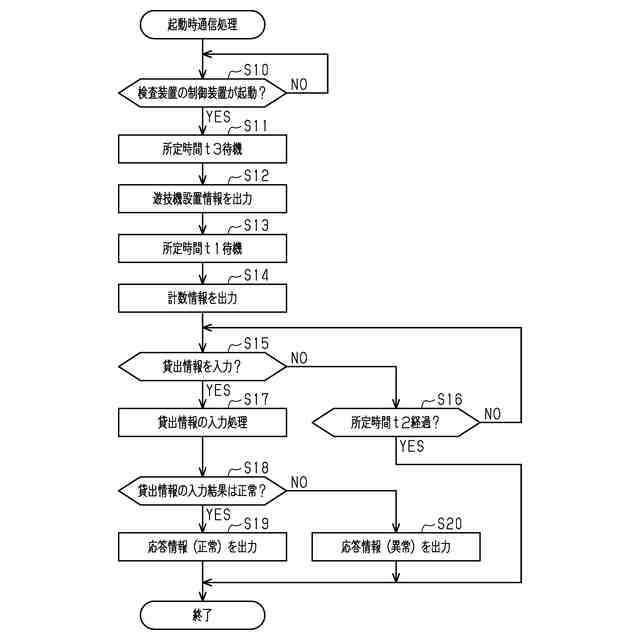

図７は、検査装置における通信に関する処理を示すフローチャートである。

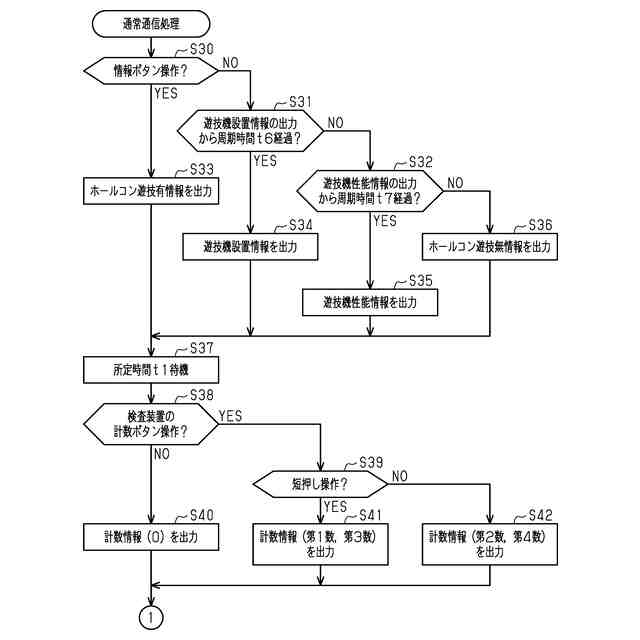

図８は、検査装置における通信に関する処理を示すフローチャートである。

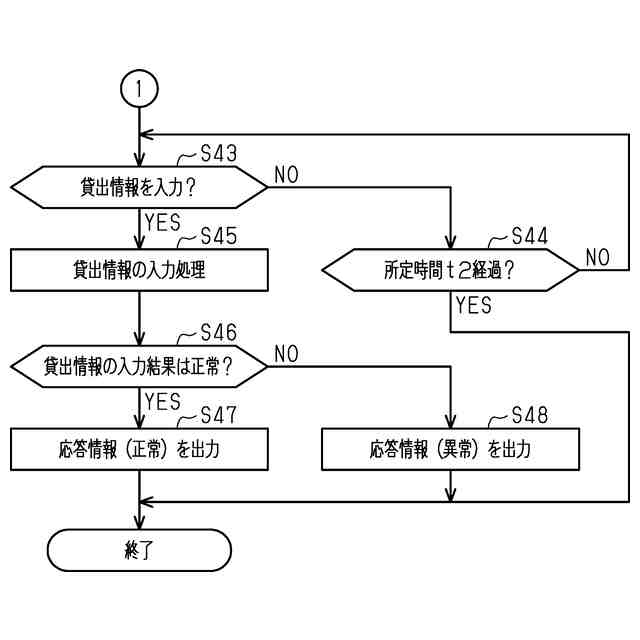

図９は、検査装置における通信に関する処理を示すフローチャートである。
図１０は、検査装置の出力モードの一例を示す図である。
図１１は、検査装置から管理ユニットに出力する情報の一例を示す図である。
図１２は、検査装置から管理ユニットに出力する情報の一例を示す図である。
図１３は、管理ユニットの検査方法を示すフローチャートである。
図１４（ａ）～図１４（ｆ）は、管理ユニットの表示器における表示内容の一例を示す図である。
図１５（ａ）～図１５（ｆ）は、検査装置の表示器における表示内容の一例を示す図である。
【発明を実施するための形態】
【０００８】
以下、検査装置の一実施形態について説明する。
（遊技管理システムの概要）
最初に、遊技管理システムの概要について説明する。
【０００９】
図１に示すように、遊技管理システムＹＫは、情報センタＪに設置された管理サーバＪＳと、複数の遊技システムＹＳと、を含んで構成される。一例として、各遊技システムＹＳは、それぞれ遊技店Ｙに構築される。各遊技システムＹＳは、複数の遊技機２００と、複数の管理ユニット３００と、管理コンピュータＣＣと、を含んで構成される。各遊技システムＹＳは、複数のデータランプＤＲを含んで構成されてもよい。各遊技システムＹＳは、ホールコンピュータＨＣを含んで構成されてもよい。
【００１０】
各遊技システムＹＳにおいて、管理コンピュータＣＣと、複数の管理ユニット３００とは、相互通信を行うことが可能に接続される。各管理ユニット３００は、それぞれ遊技機２００と、相互通信を行うことが可能に接続される。各管理ユニット３００は、それぞれデータランプＤＲと、一方向に通信を行うことが可能に接続される。各管理ユニット３００は、それぞれホールコンピュータＨＣと、一方向に通信を行うことが可能に接続される。また、管理コンピュータＣＣと、管理サーバＪＳとは、インターネットなどの電気通信回線Ｋ４を介して、相互通信を行うことが可能に接続される。
（【００１１】以降は省略されています）
