公開番号2025120119
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2024211024
出願日2024-12-04
発明の名称遊技台
出願人株式会社大都技研
代理人個人,個人
主分類A63F 7/02 20060101AFI20250807BHJP(スポーツ;ゲーム;娯楽)
要約【課題】商品性を高めた遊技台を提供する。
【解決手段】遊技台は、遊技球が流通する流路を備え、前記流路は、第一の流路と第二の流路と第三の流路を有して構成され、前記第一の流路は、通常遊技状態において遊技球が流通可能な流路であり、前記第二の流路は、前記通常遊技状態において遊技球の流通が困難であって当り遊技状態において遊技球の流通が容易となる流路であり、前記第三の流路は、前記通常遊技状態において遊技球が流通可能な流路であり、前記第一の流路の流路上には、ネジが挿入可能な第一のネジ挿入口が形成されており、前記第三の流路の流路上には、ネジが挿入可能な第三のネジ挿入口が形成されている。また、デモ演出の実行中に第一の条件が成立することなく第二の条件が成立した場合には、第一の変動表示を実行する。
【選択図】図34
特許請求の範囲【請求項１】
遊技球が流通する流路と、
遊技球の発射操作が可能な第一の操作手段と、
遊技者による前記第一の操作手段への接触があると該接触を検出可能な第一の検出手段と、
遊技球を検出可能な第二の検出手段と、
前記第二の検出手段が遊技球を検出すると、第一の図柄の変動表示を開始する場合がある第一の図柄表示手段と、
少なくとも、通常遊技状態においてデモ演出を実行可能な演出手段と、
音を出力可能な音出力手段と、
を備えた遊技台であって、
前記流路は、第一の流路と第二の流路と第三の流路を有して構成され、
前記第一の流路は、通常遊技状態において遊技球が流通可能な流路であり、
前記第二の流路は、前記通常遊技状態において遊技球の流通が困難であって当り遊技状態において遊技球の流通が容易となる流路であり、
前記第三の流路は、前記通常遊技状態において遊技球が流通可能な流路であり、
前記第一の流路の流路上には、ネジが挿入可能な第一のネジ挿入口が形成されており、
前記第二の流路の流路上には、ネジが挿入可能なネジ挿入口が形成されておらず、
前記第三の流路の流路上には、ネジが挿入可能な第三のネジ挿入口が形成されており、
前記第一のネジ挿入口は、ネジが該第一のネジ挿入口に正しく挿入されていない場合に、前記第一の流路を流通してきた遊技球が、該ネジと該第一の流路を形成する構成体に接触する位置に形成されており、
前記第三の流路には、第一の開口と第二の開口があり、
前記第一の開口は、前記第二の開口よりも上流にあり、
前記第三のネジ挿入口は、ネジが該第三のネジ挿入口に正しく挿入されていない場合に、前記第三の流路を流通してきた遊技球が、該ネジと該第三の流路を形成する構成体に接触する位置であって、前記第二の開口よりも前記第一の開口に近い位置に形成されており、
前記演出手段は、前記第一の図柄の変動表示に応じた第一の変動表示を実行可能な手段であり、
前記演出手段は、前記デモ演出の実行中に第一の条件が成立すると、該デモ演出を終了する手段であり、
前記演出手段は、前記デモ演出の実行中に前記第一の条件が成立することなく第二の条件が成立しても、該デモ演出を終了する手段であり、
前記音出力手段は、前記デモ演出の実行中に前記第一の条件が成立すると、或る音を実行するように構成され、
前記音出力手段は、前記デモ演出の実行中に前記第一の条件が成立することなく前記第二の条件が成立した場合には、前記或る音を実行しないように構成され、
前記演出手段は、前記デモ演出の実行中に前記第一の条件が成立することなく前記第二の条件が成立した場合には、前記第一の変動表示を実行するように構成され、
前記第一の条件は、前記第一の検出手段が前記第一の操作手段への接触を検出したことに応じて成立する条件であり、
前記第二の条件は、前記第二の検出手段が遊技球を検出したことに応じて成立する条件であり、
前記第二の検出手段は、前記第三の流路を流通した遊技球を検出可能な手段である、
ことを特徴とする遊技台。
続きを表示（約 240 文字）【請求項２】
請求項１に記載の遊技台であって、
遊技盤を備え、
前記第二の流路には、該第二の流路の流路上ではない領域に第二のネジ挿入口が形成され、
前記第一の流路は、前記第一のネジ挿入口にネジを挿入することで前記遊技盤に固定され、
前記第二の流路は、前記第二のネジ挿入口にネジを挿入することで前記遊技盤に固定され、
前記第三の流路は、前記第三のネジ挿入口にネジを挿入することで前記遊技盤に固定される、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、弾球遊技機（パチンコ機）、回胴遊技機（スロットマシン）、封入式遊技機あるいはメダルレススロットマシンに代表される遊技台に関する。
続きを表示（約 8,900 文字）【背景技術】
【０００２】
従来、遊技台の一つとして、例えば、遊技球が流通可能な流路を備えたパチンコ機が知られている。（例えば、特許文献１）。
【０００３】
また、特許文献１には、デモンストレーション演出を画像表示部などで実行するパチンコ機が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１９１９６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１に開示されているパチンコ機は、商品性を高める余地がある。
【０００６】
本発明の目的は、商品性を高めた遊技台を提供することにある。
【課題を解決するための手段】
【０００７】
本発明に係る遊技台は、遊技球が流通する流路と、遊技球の発射操作が可能な第一の操作手段と、遊技者による前記第一の操作手段への接触があると該接触を検出可能な第一の検出手段と、遊技球を検出可能な第二の検出手段と、前記第二の検出手段が遊技球を検出すると、第一の図柄の変動表示を開始する場合がある第一の図柄表示手段と、少なくとも、通常遊技状態においてデモ演出を実行可能な演出手段と、音を出力可能な音出力手段と、を備えた遊技台であって、前記流路は、第一の流路と第二の流路と第三の流路を有して構成され、前記第一の流路は、通常遊技状態において遊技球が流通可能な流路であり、前記第二の流路は、前記通常遊技状態において遊技球の流通が困難であって当り遊技状態において遊技球の流通が容易となる流路であり、前記第三の流路は、前記通常遊技状態において遊技球が流通可能な流路であり、前記第一の流路の流路上には、ネジが挿入可能な第一のネジ挿入口が形成されており、前記第二の流路の流路上には、ネジが挿入可能なネジ挿入口が形成されておらず、前記第三の流路の流路上には、ネジが挿入可能な第三のネジ挿入口が形成されており、前記第一のネジ挿入口は、ネジが該第一のネジ挿入口に正しく挿入されていない場合に、前記第一の流路を流通してきた遊技球が、該ネジと該第一の流路を形成する構成体に接触する位置に形成されており、前記第三の流路には、第一の開口と第二の開口があり、前記第一の開口は、前記第二の開口よりも上流にあり、前記第三のネジ挿入口は、ネジが該第三のネジ挿入口に正しく挿入されていない場合に、前記第三の流路を流通してきた遊技球が、該ネジと該第三の流路を形成する構成体に接触する位置であって、前記第二の開口よりも前記第一の開口に近い位置に形成されており、前記演出手段は、前記第一の図柄の変動表示に応じた第一の変動表示を実行可能な手段であり、前記演出手段は、前記デモ演出の実行中に第一の条件が成立すると、該デモ演出を終了する手段であり、前記演出手段は、前記デモ演出の実行中に前記第一の条件が成立することなく第二の条件が成立しても、該デモ演出を終了する手段であり、前記音出力手段は、前記デモ演出の実行中に前記第一の条件が成立すると、或る音を実行するように構成され、前記音出力手段は、前記デモ演出の実行中に前記第一の条件が成立することなく前記第二の条件が成立した場合には、前記或る音を実行しないように構成され、前記演出手段は、前記デモ演出の実行中に前記第一の条件が成立することなく前記第二の条件が成立した場合には、前記第一の変動表示を実行するように構成され、前記第一の条件は、前記第一の検出手段が前記第一の操作手段への接触を検出したことに応じて成立する条件であり、前記第二の条件は、前記第二の検出手段が遊技球を検出したことに応じて成立する条件であり、前記第二の検出手段は、前記第三の流路を流通した遊技球を検出可能な手段である、ことを特徴とする遊技台である。
【発明の効果】
【０００８】
本発明によれば、商品性を高めた遊技台を実現できる。
【図面の簡単な説明】
【０００９】
封入式遊技機１００を正面側（遊技者側）から見た外観斜視図である。

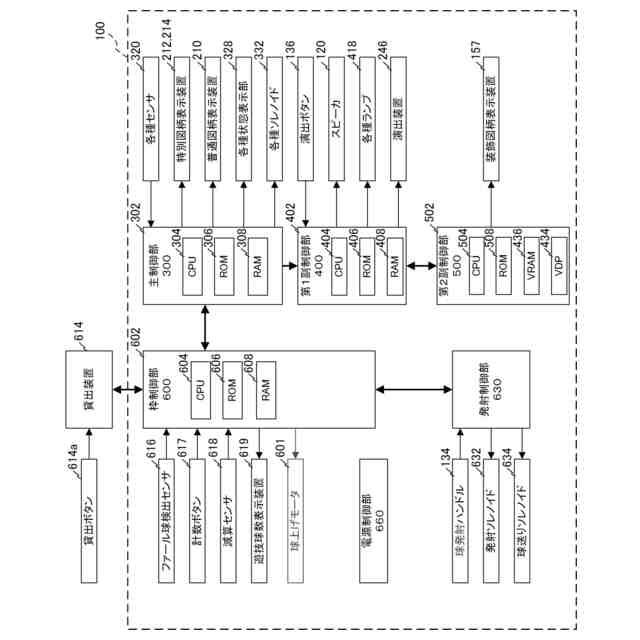

封入式遊技機１００の制御部の回路ブロック図を示したものである。

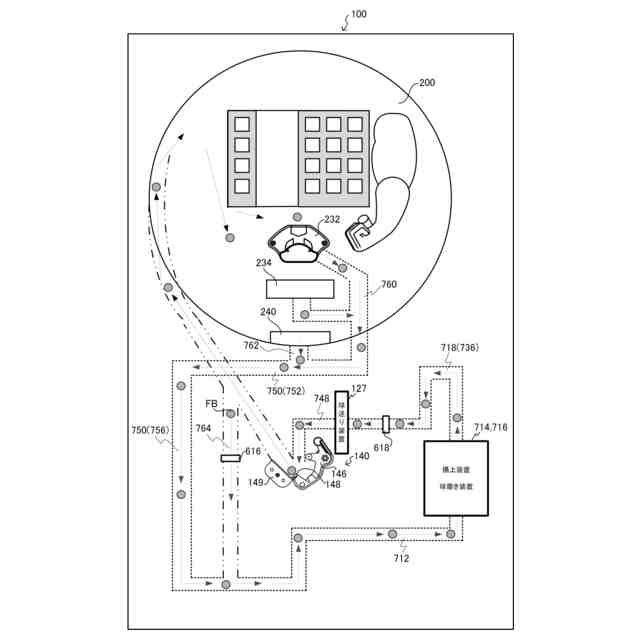

封入式遊技機１００における遊技球の流れを模式的に示した図である。

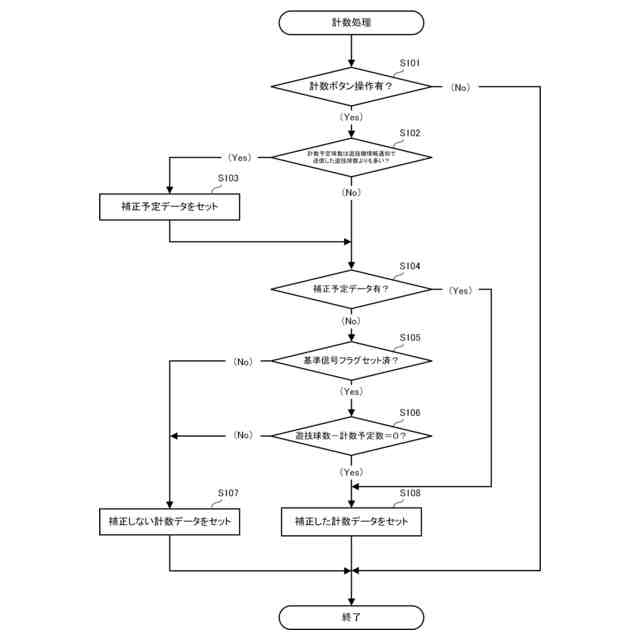

枠制御部６００の計数処理の流れを示すフローチャートである。
枠制御部６００の基準信号処理の流れを示すフローチャートである。
枠制御部６００の遊技球減算処理の流れを示すフローチャートである。

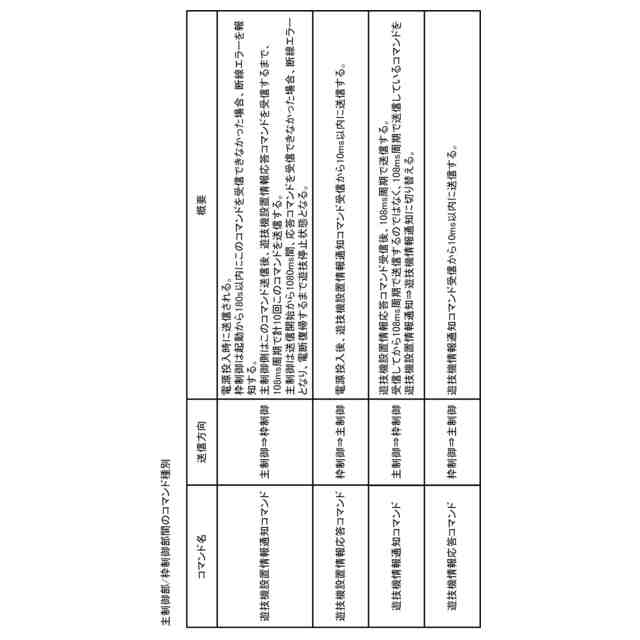

主制御部と枠制御部間のコマンド種別を示した図である。
封入式遊技機１００の電源投入後における主制御部３００と枠制御部６００の通信の一例を時系列で示したシーケンス図である。

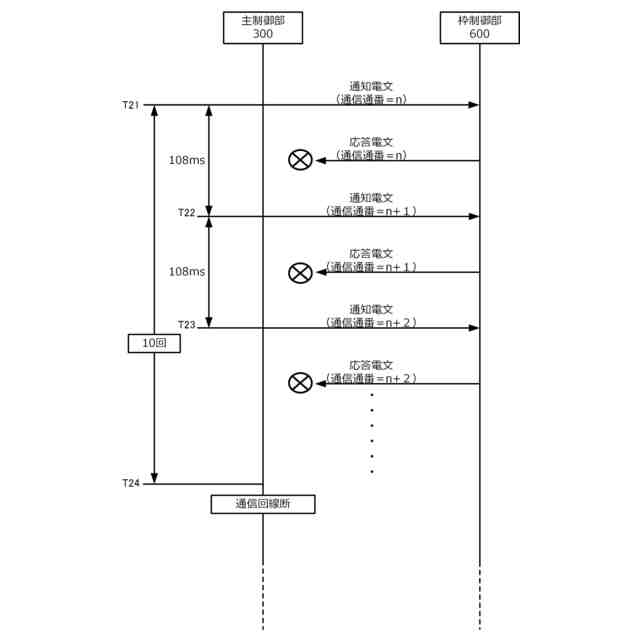

主制御部３００と枠制御部６００の通信において主制御部３００による通信回線断エラーが発生した場合の通信の一例を時系列で示したシーケンス図である。
主制御部３００と枠制御部６００の通信において枠制御部６００による通信回線断エラーが発生した場合の通信の一例を時系列で示したシーケンス図である。
（ａ）枠制御部と貸出装置間のコマンド種別を示した図である。（ｂ）遊技機情報通知コマンドの種別を示した図である。
枠制御部６００と貸出装置６１４の基本的な通信（遊技情報なし）の一例を時系列で示したシーケンス図である。
枠制御部６００と貸出装置６１４の通信における遊技機情報通知コマンド（遊技情報あり）の優先送信の一例を時系列で示したシーケンス図である。
枠制御部６００と貸出装置６１４の通信における計数通知の一例を時系列で示したシーケンス図である。
枠制御部６００と貸出装置６１４の通信における貸出通知の一例を時系列で示したシーケンス図である。
枠制御部６００と貸出装置６１４の通信において通信断が発生した場合の一例を時系列で示したシーケンス図である。
枠制御部６００と貸出装置６１４の通信において通信断が発生した場合の一例を時系列で示したシーケンス図である。
枠制御部６００と貸出装置６１４の計数通知における通信異常の一例を時系列で示したシーケンス図である。
枠制御部６００と貸出装置６１４の貸出通知における通信異常の一例を時系列で示したシーケンス図である。
遊技中における枠制御部６００と貸出装置６１４の通信の一例を時系列で示したシーケンス図である。
遊技球数の増加と計数ボタンの短押しが重なった場合における枠制御部６００と貸出装置６１４の通信の一例を時系列で示したシーケンス図である。
遊技球数の増加と計数ボタンの長押しが重なった場合における枠制御部６００と貸出装置６１４の通信の一例を時系列で示したシーケンス図である。
遊技球数が１の場合において１球の遊技球の発射操作が行われた場合における各種信号の変化を示したタイムチャートである。
遊技球数が１の場合において１球の遊技球の発射操作と１球の計数操作が行われた場合における各種信号の変化を示したタイムチャートである。
遊技球数が２５０の場合において１球の遊技球の発射操作と２５０球の計数操作が行われた場合における各種信号の変化を示したタイムチャートである。
遊技球数が２５１の場合において１球の遊技球の発射操作と２５０球の計数操作が行われた場合における各種信号の変化を示したタイムチャートである。
基準信号フラグをＯＮにセットした後に、減算センサ６１８の減算センサ信号がＯＮレベルに変化しなかった場合における各種信号の変化を示したタイムチャートである。
封入式遊技機１００の分解斜視図である。
前面枠扉１０６を背面側から見た背面図である。
（ａ）スライドロック１７０がロック位置に移動している状態を示した部分拡大図である。（ｂ）スライドロック１７０がロック解除位置に移動している状態を示した部分拡大図である。（ｃ）上部ユニット１５４を背面から見た背面図である。
（ａ）前面枠扉１０６を上方から見た上面図である。（ｂ）上部ユニット１５４がロック位置に移動している状態を示した正面図である。（ｃ）上部ユニット１５４がロック解除位置に移動している状態を示した正面図である。
遊技盤２００を正面から見た略示正面図である。
遊技盤２００を背面から見た略示背面図である。

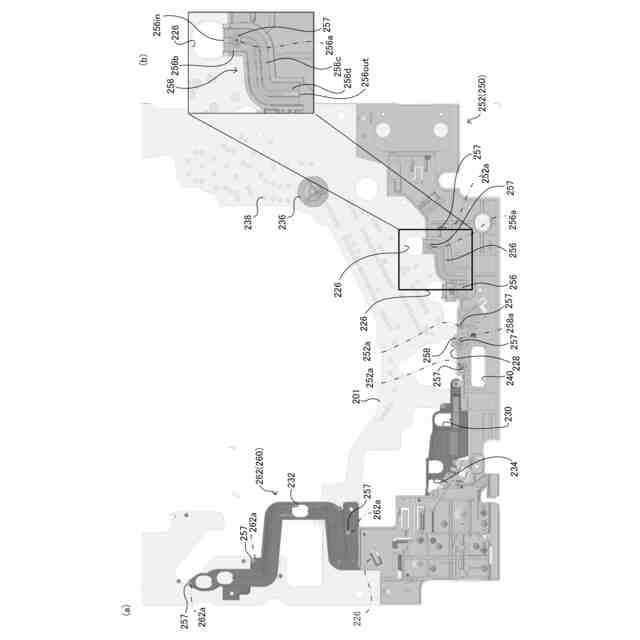

（ａ）第一球通路カバー２５４を取り除いた状態の第一球通路２５０と、第二球通路カバー２６４を取り除いた状態の第二球通路２６０を拡大して示す部分拡大図である。（ｂ）一般入賞口流路２５６の部分拡大図である。
第一球通路２５０を取り除いた状態の第二球通路２６０を拡大して示す部分拡大図である。
（ａ）ネジ挿入口２７４が形成された球通路２７０を模式的に示した側断面図である。（ｂ）ネジ挿入口２７４の近傍を拡大して示した部分拡大図である。
（ａ）球通路２７０において上面部２７０ｄを省略して示した正面図である。（ｂ）変形例１に係る球通路２８０を模式的に示した側断面図である。
スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
前面扉１０２を開けた状態のスロットマシン１００を示す正面図である。
主基板収納ケース６４０と主制御基板６００を示した分解斜視図である。
主基板収納ケース６４０に主制御基板６００を収容した状態を示す平面図である。
（ａ）図４１において符号Ａ－Ａ線で示す方向から見た側面図である。（ｂ）図４１において符号Ｂ－Ｂ線で示す方向から見た側面図である。
（ａ）変形例に係る基板収納ケース６５０とミラー６５７を示した平面図である。（ｂ）（ａ）において符号Ｃ－Ｃ線で示す方向から見た側面図である。
メダルレススロットマシン１００と貸出機７００を正面側（遊技者側）から見た外観斜視図である。
変形例に係るメダルレススロットマシン１００の制御部の回路ブロック図である。
主基板収納ケース７４０の平面図である。
（ａ）図４６に示す主制御基板７５０を左側から見た側面図である。（ｂ）変形例に係る凹部７５６の周辺を抜き出して示した部分側断面図である。（ｃ）（ｂ）において符号Ｚで示す方向から見た凹部７５６の周辺を抜き出して示した部分平面図である。
本実施形態に係るパチンコ機を正面側（遊技者側）から見た外観斜視図である。
パチンコ機を裏側から見た背面図である。
遊技盤を前方側（遊技者側）から見た略示正面図である。
図５０に示すアタッカユニット２３の一部を拡大して表した図であって、（ａ）は、ユニット本体２３ａの内部状態を示す図であり、（ｂ）は、ユニット本体２３ａを被覆するユニットカバー体２３ｂの裏側の状態を示す図である。
パチンコ機の機能ブロック図である。
パチンコ機の表示図柄の一例であって、（ａ）は、特図１の停止表示図柄の一例を示し、（ｂ）は特図２の停止表示図柄の一例を示し、（ｃ）は装飾図柄の一例を示し、（ｄ）は普図の停止表示図柄の一例を示す図である。
主制御部メイン処理の流れを示すフローチャートである。
主制御部タイマ割込処理の流れを示すフローチャートである。
（ａ）は、特図当否判定用テーブルの内容の一例を示す図であり、（ｂ）は、非時短遊技状態における大当り・突然時短当選時用特図判定テーブルの内容の一例を示す図であり、（ｃ）は、ａ時短遊技状態における大当り・突然時短当選時用特図判定テーブルの内容の一例を示す図であり、（ｄ）は、ｃ時短状態における大当り・突然時短当選時用特図判定テーブルの内容を一例を示す図である。
（ａ）は、非時短状態における小当り当選時用特図判定テーブルの内容の一例を示す図であり、（ｂ）は、ａ時短遊技状態における小当り当選時用特図判定テーブルの内容の一例を示す図であり、（ｃ）は、ｃ時短遊技状態における小当り当選時用特図判定テーブルの内容の一例を示す図である。
（ａ）は、普図当否判定用テーブルの内容の一例を示す図であり、（ｂ）は、非時短遊技状態における普図当り当選時用普図判定テーブルの内容の一例を示す図であり、（ｃ）は、ａ１時短遊技状態における普図当り当選時用普図判定テーブルの内容の一例を示す図であり、（ｄ）は、ａ２時短遊技状態における普図当り当選時用普図判定テーブルの内容の一例を示す図であり、（ｅ）は、普電作動ゲートを通過してから普通電動役物が作動するまでの待機時間の内容の一例を示す図であり、（ｆ）は、普電作動ゲート通過時の普通電動役物の作動時間の内容の一例を示す図である。
（ａ）は、普図変動表示の状態と普電作動ゲート通過時の動作との関係の一例について説明する図であり、（ｂ）は、特図１の変動表示の状態と特図２の変動表示の状態との関係の一例について説明する図であり、（ｃ）は、普図変動表示中における普電作動ゲート通過時の普図変動表示の状態について説明する図である。
パチンコ機の第１副制御部での処理の流れを示すフローチャートであり、（ａ）は第１副制御部メイン処理のフローチャートであり、（ｂ）は第１副制御部コマンド受信割込処理のフローチャートであり、（ｃ）は第１副制御部タイマ割込処理のフローチャートである。
パチンコ機の第２副制御部での処理の流れを示すフローチャートであり、（ａ）は第２副制御部メイン処理のフローチャートであり、（ｂ）は第２副制御部コマンド受信割込処理のフローチャートであり、（ｃ）は第２副制御部タイマ割込処理のフローチャートであり、（ｄ）は第２副制御部画像制御処理のフローチャートである。
遊技状態の遷移について説明する図である。
本実施形態のパチンコ機の装飾図柄表示装置を中心とした装飾図柄変動表示に係る演出の一例を段階的に示す図である。
図６３に示す演出の一例の続きを段階的に示す図である。
図６３（ｑ）に続く演出の別の例を段階的に示す図である。
装飾図柄表示装置を中心とした大当り遊技における演出の一例を段階的に示す図である。
装飾図柄表示装置を中心とした大当り遊技における演出の別の例を段階的に示す図である。
異なる図柄の変動表示が同時に行われている場合に先に停止表示する図柄の演出を優先する例を段階的に示し図である。
通常遊技状態で当りとなる普図の変動表示と大当りとなる特図２の変動表示の両方が実行されている場合に、先に停止表示する図柄の演出を優先する例である。
通常遊技状態において普図の変動表示と大当りとなる特図２の変動表示の両方が実行されている場合の、図６８に示した例とは別の例を段階的に示す図である。
ｃ時短遊技状態（ＲＵＳＨ状態）における最終変動から通常遊技状態（非時短遊技状態）へ移行する際の例を段階的に示す図である。
待機中表示の変形例を示す図である。
演出モードを説明するための図である。
ｃ時短遊技状態（ＲＵＳＨ状態）において演出モードを変更しながら遊技を進めた一例を段階的に示す図である。
演出モードＡが選択されている状態で入賞時コマンドを取りこぼした場合の一例を段階的に示す図である。
演出モードＣが選択されている状態で入賞時コマンドを取りこぼした場合の一例を段階的に示す図である。
各演出モードにおいて電断が一瞬生じ、即座に復電した場合の一例を段階的に示す図である。
変形例の演出モードＣが選択されている状態で入賞時コマンドを取りこぼした場合の一例を段階的に示す図である。
本発明を適用可能な封入式のパチンコ機の正面図である。
本発明に適用可能なスロットマシンを正面側（遊技者側）から見た外観斜視図である。
本発明の変形例による遊技台を示す図であり、（ａ）は、カジノマシン２０００を示し、（ｂ）は、本発明を実現する電子データを記憶する記憶部を備える携帯電話機３０００を示し、（ｄ）は、本発明を実現する電子データを記憶する記憶部を備えているポータブルゲーム機４０００を示し、（ｄ）は、本発明を実現する電子データを記憶する記憶部を備えている家庭用テレビゲーム機５０００を示し、（ｅ）は、本発明を実現する電子データを記憶したデータサーバ６０００を示している。
本実施形態に係るパチンコ機を正面側（遊技者側）から見た外観斜視図である。
パチンコ機を裏側から見た背面図である。
遊技盤を前方側（遊技者側）から見た略示正面図である。
図８４に示すアタッカユニット２３の一部を拡大して表した図であって、（ａ）は、ユニット本体２３ａの内部状態を示す図であり、（ｂ）は、ユニット本体２３ａを被覆するユニットカバー体２３ｂの裏側の状態を示す図である。
パチンコ機の機能ブロック図である。
パチンコ機の表示図柄の一例であって、（ａ）は、特図１の停止表示図柄の一例を示し、（ｂ）は特図２の停止表示図柄の一例を示し、（ｃ）は装飾図柄の一例を示し、（ｄ）は普図の停止表示図柄の一例を示す図である。
主制御部メイン処理の流れを示すフローチャートである。
主制御部タイマ割込処理の流れを示すフローチャートである。
（ａ）は、特図当否判定用テーブルの内容の一例を示す図であり、（ｂ）は、非時短遊技状態における大当り・突然時短当選時用特図判定テーブルの内容の一例を示す図であり、（ｃ）は、ａ時短遊技状態における大当り・突然時短当選時用特図判定テーブルの内容の一例を示す図であり、（ｄ）は、ｃ時短状態における大当り・突然時短当選時用特図判定テーブルの内容を一例を示す図である。
（ａ）は、非時短状態における小当り当選時用特図判定テーブルの内容の一例を示す図であり、（ｂ）は、ａ時短遊技状態における小当り当選時用特図判定テーブルの内容の一例を示す図であり、（ｃ）は、ｃ時短遊技状態における小当り当選時用特図判定テーブルの内容の一例を示す図である。
普通電動役物が作動する流れを示すタイミングチャートである。
（ａ）は普図抽選における普図の当否判定テーブルを示す図であり、（ｂ）は非時短遊技状態において使用される普図の変動パターン判定用テーブルを示す図であり、（ｃ）は時短遊技状態において使用される普図の変動パターン判定用テーブルを示す図であり、（ｄ）は普図の確定停止時間判定用テーブルを示す図である。
（ａ－１）は、非時短遊技状態における普通図柄契機の当り開始時間（ＯＰ時間）の判定テーブルを示す図であり、（ａ－２）は時短遊技状態における普通図柄契機の当り開始時間（ＯＰ時間）の判定テーブルを示す図であり、（ｂ－１）は非時短遊技状態における普通図柄契機の開放時間判定テーブルを示す図であり、（ｂ－２）はａ１時短遊技状態およびｃ時短遊技状態における普通図柄契機の開放時間判定テーブルを示す図であり、（ｂ－３）はａ２時短遊技状態における普通図柄契機の開放時間判定テーブルを示す図であり、（ｃ）は普通図柄契機の閉鎖時間判定テーブルを示す図であり、（ｄ－１）は非時短遊技状態における普通図柄契機の当り終了時間判定テーブルを示す図であり、（ｄ－２）は時短遊技状態における普通図柄契機の当り終了時間判定テーブルを示す図である。
（ａ）は普電作動ゲート契機の開始時間（ＯＰ時間）の判定テーブルを示す図であり、（ｂ）は各種遊技状態における普電作動ゲート契機の作動時間判定テーブルを示す図であり、（ｃ）は普電作動ゲート２２８ｇを遊技球が通過した際の取扱いを示す図であり、（ｄ）は特図１及び特図２が同時変動している状態における特図１及び特図２の取扱いを示す図であり、（ｅ）は普図の変動表示中において普電作動ゲート２２８ｇを遊技球が通過した場合の取扱いについて示す図である。
普電作動ゲート契機の普通電動役物（電チュー）の開放時間を決定するタイミングについて説明するタイミングチャートである。
図９２－２（ｄ）に示す普通図柄の確定停止時間を確保するための工夫を説明するタイミングチャートである。
パチンコ機の第１副制御部での処理の流れを示すフローチャートであり、（ａ）は第１副制御部メイン処理のフローチャートであり、（ｂ）は第１副制御部コマンド受信割込処理のフローチャートであり、（ｃ）は第１副制御部タイマ割込処理のフローチャートである。
パチンコ機の第２副制御部での処理の流れを示すフローチャートであり、（ａ）は第２副制御部メイン処理のフローチャートであり、（ｂ）は第２副制御部コマンド受信割込処理のフローチャートであり、（ｃ）は第２副制御部タイマ割込処理のフローチャートであり、（ｄ）は第２副制御部画像制御処理のフローチャートである。
遊技状態の遷移について説明する図である。
【発明を実施するための形態】
【００１０】
以下、図面を用いて、本発明の実施形態に係る遊技台について詳細に説明する。
（【００１１】以降は省略されています）
