公開番号2025120274
公報種別公開特許公報(A)
公開日2025-08-15
出願番号2025093385,2024195588
出願日2025-06-04,2024-11-08
発明の名称遊技台
出願人株式会社大都技研
代理人個人
主分類A63F 5/04 20060101AFI20250807BHJP(スポーツ;ゲーム;娯楽)
要約【課題】性能の向上を図ることができる遊技台を提供する。
【解決手段】透過性部位を含む第一のカバー部と、反射部位を含む第一の反射部と、反射部位を含む第二の反射部と、第一のカバー部に覆われている発光手段と、を備えた遊技台であって、発光手段からの光が第一のカバー部によって遊技者側及び第一の反射部に向かうように構成され、第一のカバー部は、レンズカット部を有し、レンズカット部の第一の部位が第一の反射部に映るように構成され、発光手段が点灯している状態において、レンズカット部の第二の部位が第二の反射部に映るように構成され、発光手段が消灯している状態において、レンズカット部の第二の部位が第二の反射部に映るように構成され、第一の反射部と第二の反射部の間に第一のカバー部の一部が位置する。

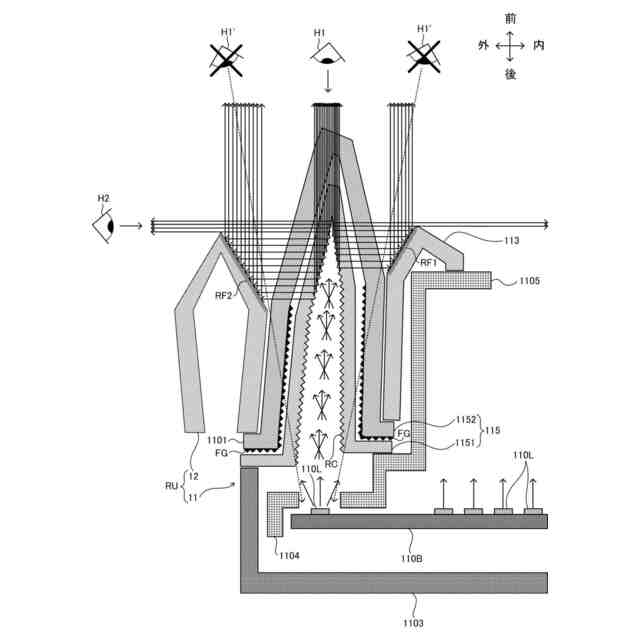

【選択図】図67

特許請求の範囲【請求項１】
透過性を有する透過性部位を少なくとも含む第一のカバー部と、
光を反射可能な反射部位を少なくとも含む第一の反射部と、
光を反射可能な反射部位を少なくとも含む第二の反射部と、
前記第一のカバー部に覆われている発光手段と、
を備えた遊技台であって、
前記発光手段からの光が前記第一のカバー部によって少なくとも遊技者側に向かうように構成されており、
前記発光手段からの光が前記第一のカバー部によって少なくとも前記第一の反射部にも向かうように構成されており、
前記第一のカバー部は、レンズカット部を有するものであり、
前記レンズカット部の少なくとも第一の部位が前記第一の反射部に映るように構成されており、
前記発光手段が点灯している状態において、前記レンズカット部の少なくとも第二の部位が前記第二の反射部に映るように構成されており、
前記発光手段が消灯している状態において、前記レンズカット部の少なくとも前記第二の部位が前記第二の反射部に映るように構成されており、
前記第一の反射部と前記第二の反射部の間に、前記第一のカバー部の少なくとも一部が位置する、
ことを特徴とする遊技台。

発明の詳細な説明【技術分野】
【０００１】
本発明は、スロットマシン（回胴遊技機）、メダルレススロットマシン、パチンコ機（弾球遊技機）、又は封入式遊技機に代表される遊技台に関する。
続きを表示（約 8,000 文字）【背景技術】
【０００２】
従来、スロットマシンやパチンコ機等の遊技台の一つとして、発光演出を行う遊技台がある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－２９６３５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の遊技台においては、その性能の向上が望まれている。
【０００５】
本発明はこのような事情に鑑みてなされたものであり、性能の向上を図ることができる遊技台を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本発明に係る遊技台は、その一態様として、
透過性を有する透過性部位を少なくとも含む第一のカバー部と、
光を反射可能な反射部位を少なくとも含む第一の反射部と、
光を反射可能な反射部位を少なくとも含む第二の反射部と、
前記第一のカバー部に覆われている発光手段と、
を備えた遊技台であって、
前記発光手段からの光が前記第一のカバー部によって少なくとも遊技者側に向かうように構成されており、
前記発光手段からの光が前記第一のカバー部によって少なくとも前記第一の反射部にも向かうように構成されており、
前記第一のカバー部は、レンズカット部を有するものであり、
前記レンズカット部の少なくとも第一の部位が前記第一の反射部に映るように構成されており、
前記発光手段が点灯している状態において、前記レンズカット部の少なくとも第二の部位が前記第二の反射部に映るように構成されており、
前記発光手段が消灯している状態において、前記レンズカット部の少なくとも前記第二の部位が前記第二の反射部に映るように構成されており、
前記第一の反射部と前記第二の反射部の間に、前記第一のカバー部の少なくとも一部が位置する、
ことを特徴とする。
【発明の効果】
【０００７】
本発明によれば、性能の向上を図ることができる遊技台を提供することができる。
【図面の簡単な説明】
【０００８】
スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。

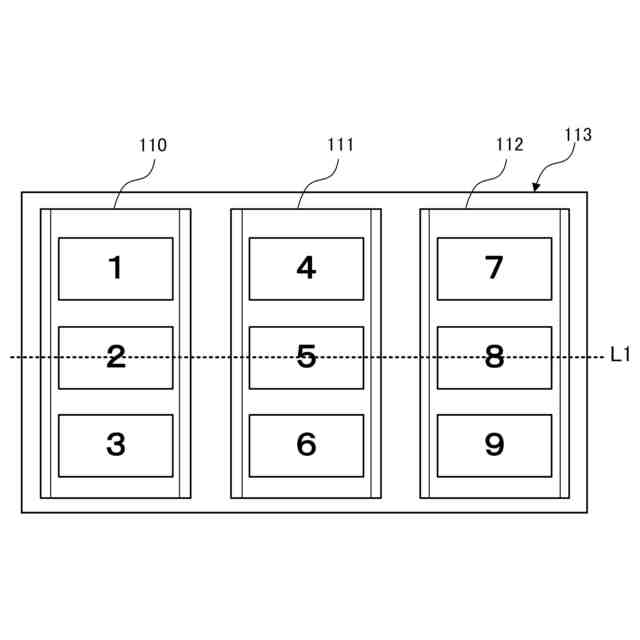

スロットマシン１００の入賞ラインの一例を示す図である。
制御部の回路ブロック図を示したものである。

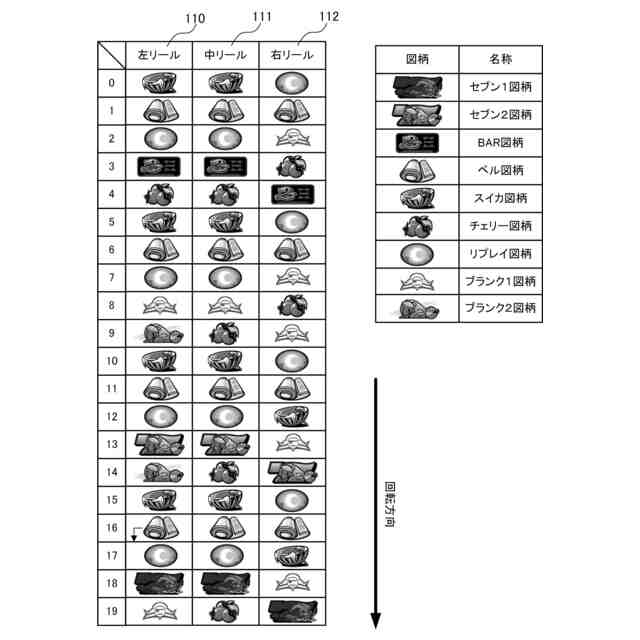

各リール（左リール１１０、中リール１１１、右リール１１２）に施された図柄の配列を平面的に展開して示す図である。

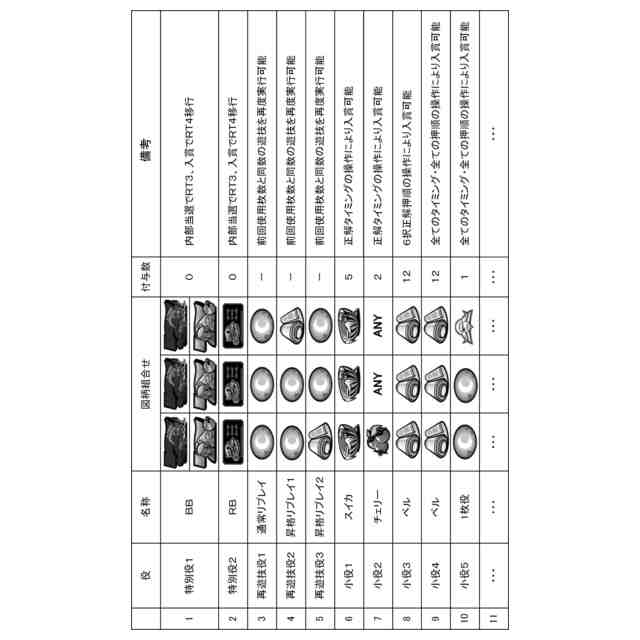

入賞役の種類、条件装置の名称，各入賞役に対応する図柄組合せ，払出数，備考を示す図である。
主制御部メイン処理の流れを示すフローチャートである。

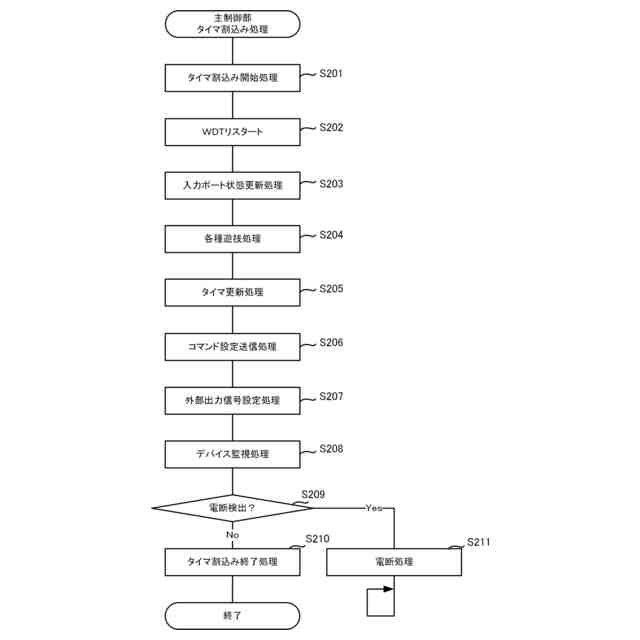

主制御部タイマ割込処理の流れを示すフローチャートである。
（ａ）第１副制御部４００のＣＰＵ４０４が実行するメイン処理のフローチャートである。（ｂ）第１副制御部４００のコマンド受信割込処理のフローチャートである。（ｃ）第１副制御部４００のタイマ割込処理のフローチャートである。
（ａ）第２副制御部５００のＣＰＵ５０４が実行するメイン処理のフローチャートである。（ｂ）第２副制御部５００のコマンド受信割込処理のフローチャートである。（ｃ）第２副制御部５００のタイマ割込処理のフローチャートである。（ｄ）第２副制御部５００の画像制御処理のフローチャートである。
前面扉１０２を開けた状態のスロットマシン１００を示す正面図である。
スピーカユニット６００の分解斜視図である。
（ａ）背面カバー６２０の側面図である。（ｂ）背面カバー６２０の上面図である。（ｃ）スピーカ６１０の側面図である。（ｄ）スピーカ６１０の上面図である。
（ａ）スピーカユニット６００の上面図である。（ｂ）（ａ）に示すスピーカユニット６００のＡ－Ａ線に沿う断面図である。
（ａ）スピーカユニット６００の正しい取付方法の一例を模式的に示した図である。（ｂ）スピーカユニット６００の誤った取付方法の一例を模式的に示した図である。
（ａ），（ｂ）スピーカユニット６００の誤った取付方法の他の一例を模式的に示した図である。
変形例１に係るスピーカユニット７００の分解斜視図である。
（ａ）背面カバー７２０の側面図である。（ｂ）背面カバー７２０の上面図である。（ｃ）スピーカ７１０の側面図である。（ｄ）スピーカ７１０の上面図である。
（ａ）スピーカユニット７００の上面図である。（ｂ）（ａ）に示すスピーカユニット７００のＢ－Ｂ線に沿う断面図である。
スピーカユニット７００取付方法の一例を時系列で示した図である。
（ａ）変形例２に係るスピーカユニット８００の分解斜視図である。（ｂ）前面扉１０２の裏面に２つのスピーカユニット８００を取り付けた様子を示す外観斜視図である。
（ａ）背面カバー８２０の側面図である。（ｂ）背面カバー８２０の上面図である。（ｃ）スピーカ８１０の側面図である。（ｄ）スピーカ８１０の上面図である。
背面カバー８２０の内側空間にスピーカ８１０を収容した状態をスピーカ８１０の下面側から見た平面図である。
スピーカユニット８００の取付方法の一例を時系列で示した図である。
（ａ）変形例３に係るスピーカユニット８５０の分解斜視図である。（ｂ）前面扉１０２の裏面下方に２つのスピーカユニット８５０を取り付けた様子を示す外観斜視図である。
（ａ）背面カバー８７０の側面図である。（ｂ）背面カバー８７０の上面図である。（ｃ）スピーカ８６０の側面図である。（ｄ）スピーカ８６０の上面図である。
前面扉１０２に対してスピーカ８６０と背面カバー８７０の位置決めを行った状態を前面扉１０２の背面から見た背面図である。
スピーカ８６０と背面カバー８７０を前面扉１０２にネジで取り付けた後の状態を前面扉１０２の背面から見た背面図である。
（ａ）左スピーカ台座部８８０Ｌに取り付けたスピーカユニット８５０を背面視左側から見た側面図である。（ｂ）左スピーカ台座部８８０Ｌに取り付けたスピーカユニット８５０を背面視右側から見た側面図である。。
スピーカ８６０と背面カバー８７０を前面扉１０２にネジで取り付けた後の状態を前面扉１０２の背面から見た背面図である。
（ａ）リール中継基板ユニット７００を電源中継基板ユニット６００に取り付けた状態を示した平面図である。（ｂ）リール中継基板ユニット７００を電源中継基板ユニット６００に取り付けた状態を示した側面図である。（ｃ）リール中継基板ユニット７００を電源中継基板ユニット６００から取り外した状態を示した側面図である。
（ａ）電源中継基板ユニット６００の正面図である。（ｂ）電源中継基板ユニット６００の背面図である。
電源中継基板ユニット６００を構成する部材を分解して正面から見た分解図である。
電源中継基板ユニット６００を構成する部材を分解して背面から見た分解図である。
基板支持体６１０のメイン側基板収容部６１２を拡大して示した部分拡大図である。
（ａ）変形例に係るメイン側基板収容部６３１の正面図である。（ｂ）（ａ）におけるＺ－Ｚ線に沿う断面図である。（ｃ）メイン側電源中継基板６４０をメイン側基板収容部６３１に収容した状態を示す、（ｂ）に対応する断面図である。
（ａ）メイン側電源中継基板６４０を基板支持体６１０のメイン側基板収容部６１２に収容した状態を示す正面図である。（ｂ）メイン側電源中継基板６４０をメイン基板収容部６１２において正面視左方向に移動させた状態を示す平面図である。（ｃ）メイン側電源中継基板６４０をメイン基板収容部６１２において正面視下方向に移動させた状態を示す平面図である。
（ａ）メイン側電源中継基板６４０を基板支持体６１０のメイン側基板収容部６１２に収容して取付ネジ６４６を取り付けた状態を示す正面図である。（ｂ）（ａ）における符号Ａの方向から見た図であって、取付ネジ６４６の近傍を拡大して示した拡大図である。
（ａ）変形例に係る取付ネジ６４７を基板遊嵌ボス６２５に取り付ける前の状態を示す部分拡大図である。（ｂ）変形例に係る取付ネジ６４７を基板遊嵌ボス６２５に取り付けた後の状態を示す部分拡大図であり、図３６（ｂ）に対応する図面である。
（ａ）リール中継基板ユニット７００を正面側から見た正面図である。（ｂ）リール中継基板ユニット７００を右側面から見た側面図である。（ｃ）リール中継基板ユニット７００を構成する部材を分解して右側面から見た分解側面図である。
（ａ）メイン側リール中継基板７４２を正面側から見た正面図である。（ｂ）メイン側リール中継基板７４２を上方から見た平面図である。（ｃ）メイン側リール中継基板７４２を底面側から見た底面である。
（ａ）メイン側収容体７４４を正面側から見た正面図である。（ｂ）メイン側収容体７４４を上方から見た平面図である。（ｃ）メイン側収容体７４４を正面斜め上方から見た正面斜視図である。
（ａ）メイン側蓋体７４６を正面側から見た正面図である。（ｂ）メイン側蓋体７４６を上方から見た平面図である。（ｃ）メイン側蓋体７４６を正面斜め上方から見た正面斜視図である。
（ａ）板金部材７１０を正面側から見た正面図である。（ｂ）板金部材７１０を上方から見た平面図である。（ｃ）板金部材７１０を背面側から見た背面図である。
（ａ）板金部材７１０にメイン側収容体７４４を嵌め込んだ状態を正面側から見た正面図である。（ｂ）板金部材７１０にメイン側収容体７４４を嵌め込んだ状態を背面側から見た背面図である。（ｃ）板金部材７１０にメイン側収容体７４４を取り付ける様子を示した側面図である。
（ａ）板金部材７１０にメイン側収容体７４４とメイン側リール側中継基板７４２を取り付ける手順を示した側面図である。（ｂ）メイン側収容体７４４とメイン側リール側中継基板７４２が取り付けられた板金部材７１０にメイン側蓋体７４６を取り付ける手順を示した側面図である。
メイン側リール中継基板７４２とサブ側リール中継基板７７２を並べて示した平面図である。
本体１０１の内部を示す正面図であって、リール中継基板ユニット７００とリール１１０～１１２の接続関係を示した図である。
（ａ－１）電源メイン基板６４０と電源サブ基板６７０を正面側から見た正面図である。（ａ－２）電源メイン基板６４０と電源サブ基板６７０を（ａ－１）の正面図において符号Ｄで示す方向（下側）から見た底面図である。（ｂ－１）リールメイン基板７４２とリールサブ基板７７２を正面側から見た正面図である。（ｂ－２）リールメイン基板７４２とリールサブ基板７７２を（ｂ－１）の正面図において符号Ｕで示す方向（上側）から見た平面図である。
（ａ）リール中継基板ユニット７００を電源中継基板ユニット６００に取り付ける前の状態を示した側面図である。（ｂ）リール中継基板ユニット７００を電源中継基板ユニット６００に取り付けた後の状態を示した側面図である。
（ａ）スピーカ９１０の側面図である。（ｂ）スピーカユニット９００の側面図であって、スピーカ９１０のヨーク９１４ｃによってネジ９３０が保持される例を示した図である。（ｃ）スピーカユニット９００の側面図であって、スピーカカバー９２０越しに、スピーカ９１０のヨーク９１４ｃによってネジ９３１が保持される例を示した図である。
（ａ）スピーカユニット９００の側面図であって、スピーカ９１０のヨーク９１４ｃによって板金部材７１０が保持される例を示した図である。（ｂ）スピーカユニット９００の側面図であって、スピーカ９１０のヨーク９１４ｃによってネジ９３５と座金９３６が保持される例を示した図である。
（ａ）スピーカユニット９００の側面図であって、スピーカ９１０のヨーク９１４ｃによって、設定キー９３８が引っ掛けられたネジ９３７が保持される例を示した図である。（ｂ）スピーカユニット９００の側面図であって、スピーカ９１０のヨーク９１４ｃによって、設定キー９３８が引っ掛けられたネジ９４０～９４２が保持される例を複数示した図である。
スピーカユニット９００の側面図であって、スピーカ９１０のヨーク９１４ｃによって、基板のネジを保持する例を示した図である。
スピーカユニット９００の側面図であって、スピーカ９１０のヨーク９１４ｃによって、コネクタで接続される２つの基板をネジで保持する例を示した図である。
スピーカユニット９００の側面図であって、スピーカ９１０のヨーク９１４ｃによって、所定の位置から落下するネジ９４４が保持される例を示した図である。
（ａ）スピーカユニット９５０の平面図である。（ｂ）スピーカユニット９５０の側面図であって、スピーカ９１０のヨーク９１４ｃによってネジ９４５～９４８が保持される例を示した図である。
（ａ）電源メイン基板６４０を本体１０１の下面板２６４に水平方向に載置した様子を示した図である。（ｂ）リールメイン基板７４２を本体１０１の下面板２６４に垂直方向に載置した様子を示した図である。
（ａ）電源メイン基板６４０を本体１０１の下面板２６４に斜めに載置した様子を示した図である。（ｂ）リールメイン基板７４２を本体１０１の下面板２６４に斜めに載置した様子を示した図である。
基板対基板接続された電源メイン基板６４０とリールメイン基板７４２を本体１０１の下面板２６４に斜めに載置した様子を示した図である。
（ａ）本実施形態に係る基板の断面の一部を示した断面図である。（ｂ）（ａ）において符号Ｘで示す方向から見た側面図である。
（ａ）本実施形態に係る基板の断面の一部を示した断面図であって、第一の光量の光源からの光が透過する様子を模式的に示した図である。（ｂ）（ａ）において符号Ｘで示す方向から見た側面図である。
（ａ）本実施形態に係る基板の断面の一部を示した断面図であって、第二の光量の光源からの光が透過する様子を模式的に示した図である。（ｂ）（ａ）において符号Ｘで示す方向から見た側面図である。
（ａ）本実施形態に係る基板の断面の一部を示した断面図であって、光源が無い場合において基板にゴミが付着した様子を模式的に示した図である。（ｂ）（ａ）において符号Ｘで示す方向から見た側面図である。
（ａ）本実施形態に係る基板の断面の一部を示した断面図であって、第一の光量の光源が有る場合において基板にゴミが付着した様子を模式的に示した図である。（ｂ）（ａ）において符号Ｘで示す方向から見た側面図である。
（ａ）本実施形態に係る基板の断面の一部を示した断面図であって、第二の光量の光源が有る場合において基板にゴミが付着した様子を模式的に示した図である。（ｂ）（ａ）において符号Ｘで示す方向から見た側面図である。
（ａ）本実施形態に係る基板の断面の一部を示した断面図であって、第一の光量の光源が有る場合において傷が有る基板の様子を模式的に示した図である。（ｂ）（ａ）において符号Ｘで示す方向から見た側面図である。
スロットマシン１０を正面側（遊技者側）から見た正面図である。
トップランプユニット１１を斜め上からみた斜視図である。
ランプユニットの構造を説明する模式図である。
ランプユニットの変形例の構造を説明する模式図である。
図６５に示す第１可動演出体１６１および第２可動演出体１６２の全体を示した図である。
（Ａ）は図６９に示す第１シート部材１６１０を下方からみた図であり、（Ｂ）は図６９に示す第２シート部材１６２０を下方からみた図である。
左側の第１可動演出体１６１と右側の第２可動演出体１６２の演出動作の組み合わせ例を示す図である。
演出装置１６の背面側を示す斜視図である。
センサユニットＳＵ１、ＳＵ２および遮光片Ｃ１、Ｃ２の位置関係の一例を示す図である。
演出装置１６の右側面図である。
図７２のセンサユニットＳＵ１付近（点線の丸で囲んだ箇所）を示す拡大図である。
センサユニットＳＵ１とリブＲＢの一例を示す模式図である。
パチンコ機を前面側（遊技者側）から見た外観斜視図である。
パチンコ機を背面側から見た外観図である。
遊技盤を正面から見た略示正面図である。
制御部の回路ブロック図を示したものである。
遊技台のブロック図を示したものである。
（ａ）特図の停止図柄態様の一例を示したものである。（ｂ）装飾図柄の停止図柄態様の一例を示したものである。（ｃ）普図の停止表示図柄の一例を示したものである。
主制御部メイン処理の流れを示すフローチャートである。
主制御部タイマ割込処理の流れを示すフローチャートである。
（ａ）第１副制御部のＣＰＵが実行するメイン処理のフローチャートである。（ｂ）第１副制御部のコマンド受信割込み処理のフローチャートである。（ｃ）第１副制御部のタイマ割込処理のフローチャートである。
（ａ）第２副制御部のＣＰＵが実行するメイン処理のフローチャートである。（ｂ）第２副制御部のコマンド受信割込処理のフローチャートである。（ｃ）第２副制御部のタイマ割込処理のフローチャートである。
（ａ）液晶制御部のＣＰＵが実行するメイン処理のフローチャートである。（ｂ）液晶制御部のコマンド受信割込処理のフローチャートである。（ｃ）液晶制御部タイマ割込み処理のフローチャートである。（ｄ）ＶＤＰ画像制御処理のフローチャートである。
照明基板を備える照明ユニットの位置の説明図である。
図８８のａ－ａ断面図である。
配線例の説明図である。
配線構造例の説明図である。
配線構造例の説明図である。
配線構造例の説明図である。
配線構造例の説明図である。
配線構造例の説明図である。
配線構造例の説明図である。
配線構造例の説明図である。
配線構造例の説明図である。
【発明を実施するための形態】
【０００９】
＜＜実施形態１＞＞
以下、図面を用いて、本発明の実施形態１に係る遊技台（スロットマシン）について説明する。
【００１０】
＜全体構成＞
まず、図１を用いてスロットマシン１００の全体構成について説明する。図１は、スロットマシン１００を正面側（遊技者側）から見た外観斜視図である。
（【００１１】以降は省略されています）
