発明の名称ダクトシステム及び什器
出願人パナソニック株式会社
代理人弁理士法人北斗特許事務所
主分類H02G 3/04 20060101AFI20250808BHJP(電力の発電,変換,配電)
要約【課題】各種のサイズの天板に対する配線ダクトの加工なしでの取り付けの可能化を図るダクトシステムを提供する。
【解決手段】ダクトシステム1は、長尺状の配線ダクト10と第1固定部111と第2固定部112とを備える。第1固定部111は、配線ダクト10が取り付けられる。第2固定部112は、第1固定部111を天板101に対して固定する。第2固定部112は、配線ダクト10の長手方向に交差して延びる支持部112aを有する。
【選択図】図2
特許請求の範囲【請求項１】
長尺状の配線ダクトと、
前記配線ダクトが取り付けられる第１固定部と、
前記第１固定部を天板に対して固定する第２固定部と、を備え、
前記第２固定部は、前記配線ダクトの長手方向に交差して延びる支持部を有する、
ダクトシステム。
続きを表示（約 1,200 文字）【請求項２】
前記第２固定部は、前記支持部に対向し、かつ先端に弾性部を備えた締付部を更に有し、
前記支持部と前記弾性部との間に前記天板を挟んだ状態で前記締付部が締め付けられることにより、前記支持部及び前記第１固定部は前記天板に固定される、
請求項１に記載のダクトシステム。
【請求項３】
前記締付部は、前記支持部及び前記第１固定部が前記天板に固定された状態で、前記天板の下方にある、
請求項２に記載のダクトシステム。
【請求項４】
前記第２固定部が前記天板に対して固定された状態で、前記支持部は前記配線ダクトの下方にある、
請求項３に記載のダクトシステム。
【請求項５】
前記第１固定部は平板で形成され、
前記第２固定部はＵ字板で形成され、
前記締付部はクランプねじであり、
前記第１固定部は、
前記配線ダクトが固定される第１部分と、
前記支持部が固定される第２部分と、を有し、
前記第２固定部は、
前記支持部を形成する第１片と、
前記第１片と平行に伸び、前記クランプねじが嵌まり込むねじ部を有する第２片と、
前記第１片及び前記第２片の間の、前記天板の端面と対向する第３片と、を有し、
前記平板の前記第２部分に前記Ｕ字板の前記第３片を重ねることで、前記配線ダクトを前記天板に対して上方に固定するダクト固定部が形成される、
請求項４に記載のダクトシステム。
【請求項６】
前記第２固定部が前記天板に対して固定された状態で、前記支持部は前記配線ダクトの上方にある、
請求項３に記載のダクトシステム。
【請求項７】
前記第１固定部はＬ字板で形成され、
前記第２固定部はＵ字板で形成され、
前記締付部はクランプねじであり、
前記第１固定部は、
前記配線ダクトが固定される第１部分と、
前記第１部分と垂直に伸び、前記支持部が固定される第２部分と、を有し、
前記第２固定部は、
前記支持部を形成する第１片と、
前記第１片と平行に伸び、前記クランプねじが嵌まり込むねじ部を有する第２片と、
前記第１片及び前記第２片の間の、前記天板の端面と対向する第３片と、を有し、
前記Ｌ字板の前記第２部分に前記Ｕ字板の前記第２片を重ねることで、前記配線ダクトを前記天板に対して上方に固定するダクト固定部が形成される、
請求項６に記載のダクトシステム。
【請求項８】
前記第１固定部を含む複数の第１固定部と、
前記第２固定部を含み前記複数の第１固定部に対応する複数の第２固定部と、を備える、
請求項５又は７に記載のダクトシステム。
【請求項９】
請求項１に記載のダクトシステムと、
前記天板と、を備える、
什器。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ダクトシステム及び什器に関し、より詳細には、天板に配線ダクトを取り付けるためのダクトシステム、及び天板とダクトシステムとを備える什器に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、配線ダクトと、配線ダクトが取り付けられる第１固定部と、第１固定部の長手方向の両端にそれぞれ設けられる２つの第２固定部と、を備えるダクトシステムが記載されている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２３／１１２５９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のダクトシステムでは、配線ダクトの取付対象が所定のサイズ（例えば１２００ｍｍ又は２４００ｍｍ）の天板に限られており、それ以外のサイズの天板については配線ダクトの加工が必要であった。
【０００５】
本開示の目的は、各種のサイズの天板に対する配線ダクトの加工なしでの取り付けの可能化を図るダクトシステム、及びそのような天板とダクトシステムとを備える什器を提供することである。
【課題を解決するための手段】
【０００６】
本開示の一態様に係るダクトシステムは、長尺状の配線ダクトと第１固定部と第２固定部とを備える。前記第１固定部は、前記配線ダクトが取り付けられる。前記第２固定部は、前記第１固定部を天板に対して固定する。前記第２固定部は、前記配線ダクトの長手方向に交差して延びる支持部を有する。
【０００７】
本開示の一態様に係る什器は、前記ダクトシステムと前記天板とを備える。
【発明の効果】
【０００８】
本開示のダクトシステム及び什器は、各種のサイズの天板に対する配線ダクトの加工なしでの取り付けの可能化を図ることができるという効果がある。
【図面の簡単な説明】
【０００９】

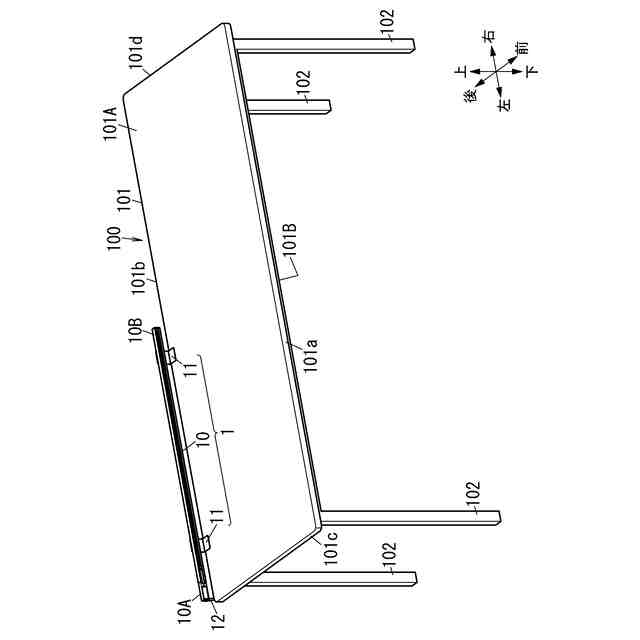

図１は、本開示の第１実施形態に係るダクトシステム（天板の上方に配線ダクトを固定する上方固定タイプ）と天板とを備える什器の斜視図である。

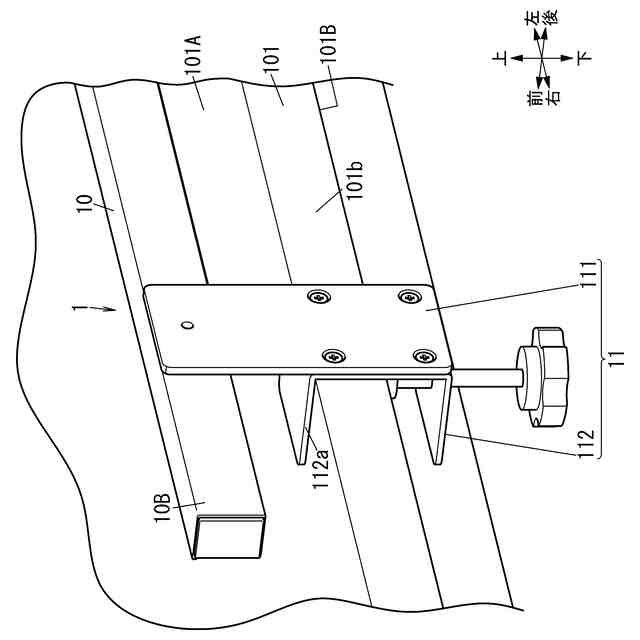

図２は、同上の什器の要部（同上の上方固定タイプのダクトシステムが備えるダクト固定部を含む部分）を示す斜視図である。

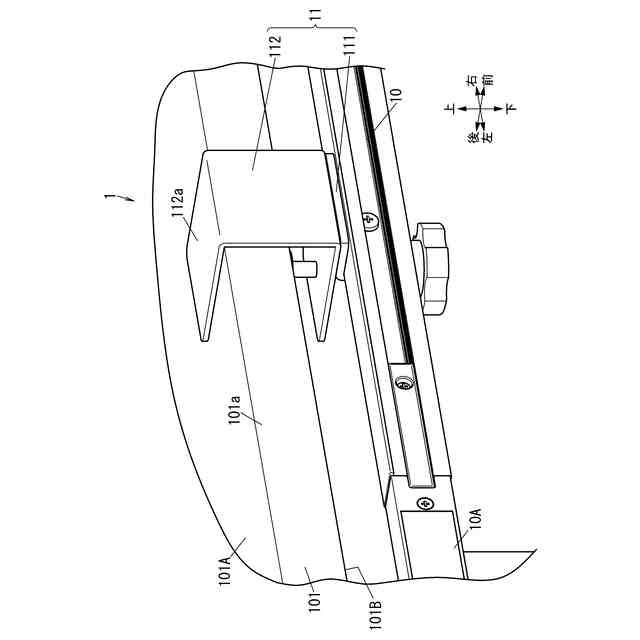

図３は、同上の要部の側面図である。
図４は、同上のダクト固定部（第１固定部及び第２固定部を組み立てて一体化した組立式）の斜視図である。

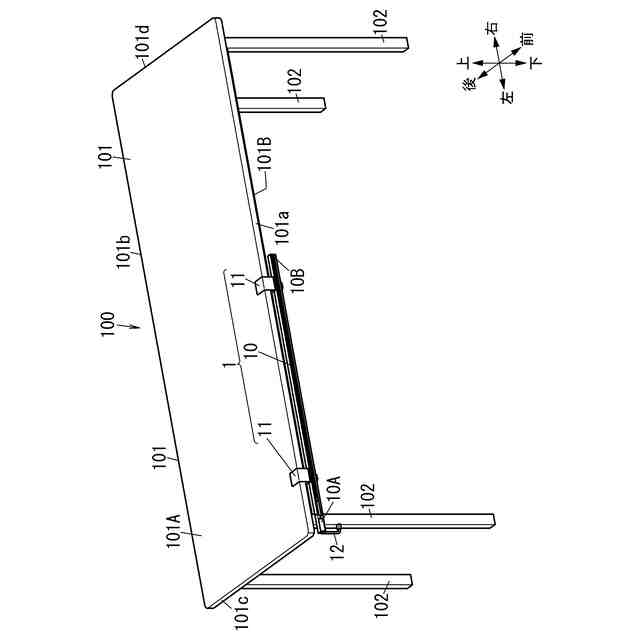

図５は、本開示の第２実施形態に係るダクトシステム（天板の下方に配線ダクトを固定する下方固定タイプ）と天板とを備える什器の斜視図である。

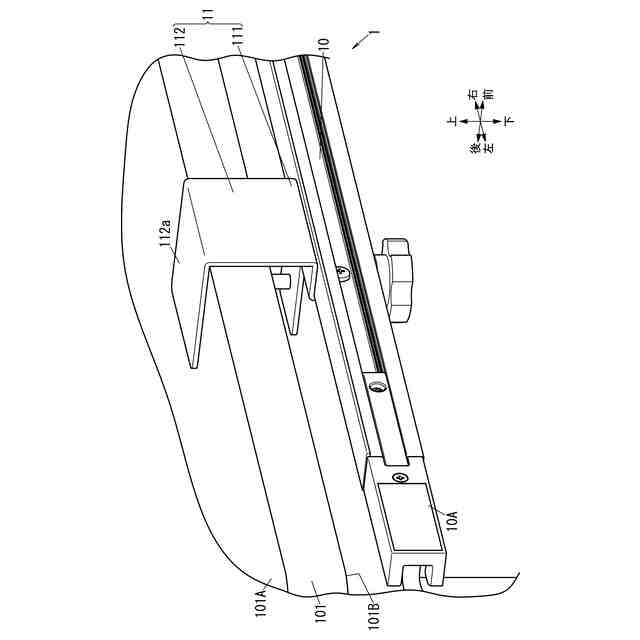

図６は、同上の什器の要部（同上の下方固定タイプのダクトシステムが備えるダクト固定部を含む部分）を示す斜視図である。

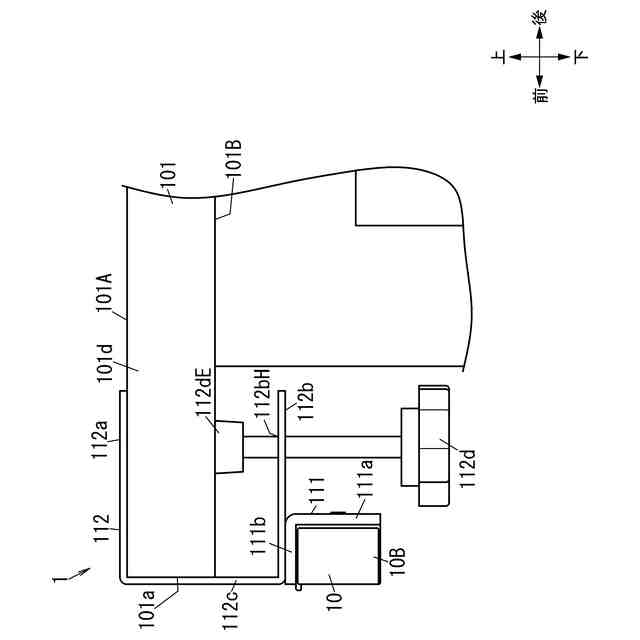

図７は、同上の要部の側面図である。

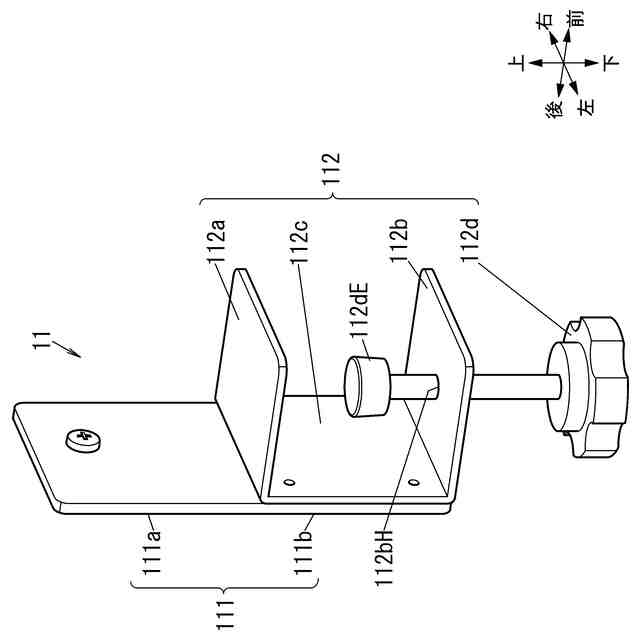

図８は、同上の要部に含まれるダクト固定部の斜視図である。
図９は、変形例に係る什器の要部を示す斜視図である。
図１０は、同上の要部に含まれるダクト固定部（第１固定部及び第２固定部を一体成形した一体成形式）の斜視図である。
【発明を実施するための形態】
【００１０】
以下の説明で挙げる具体的な構成、構造、配置、数量などは、例示であり、適宜変更可能である。また、以下の説明でいう垂直とは、完全な垂直に限らず、完全な垂直に対する差分が所定の角度以下である場合も含んでよい。所定の角度は、例えば、５度又は１０度等であるが、これに限らない。同様に、平行とは、完全な平行に限らず、完全な平行に対する差分が所定の角度以下である場合も含んでよい。所定の角度は、例えば、５度又は１０度等であるが、これに限らない。
（【００１１】以降は省略されています）
