発明の名称電子制御装置
出願人ダイハツ工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類B60K 35/29 20240101AFI20250815BHJP(車両一般)
要約【課題】異なる出力装置から出力させる情報の周期的なズレを抑制することが可能な電子制御装置を提供する。
【解決手段】本発明に係る電子制御装置は、第1の出力装置から第1の情報を所定周期で出力する第1の制御装置と、第1の制御装置とは異なった周期で第2の出力装置から第2の情報を出力する第2の制御装置とを制御する制御手段を含み、制御手段は、第1の制御装置に対して第1の情報の出力を開始させる開始要求と、第2の制御装置に対して第2の情報の出力を開始させる開始要求とを周期的に出力する、ことを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
第１の出力装置から第１の情報を所定周期で出力する第１の制御装置と、前記第１の制御装置とは異なった周期で第２の出力装置から第２の情報を出力する第２の制御装置とを制御する制御手段を含み、
前記制御手段は、
前記第１の制御装置に対して前記第１の情報の出力を開始させる開始要求と、前記第２の制御装置に対して前記第２の情報の出力を開始させる開始要求とを周期的に出力する、
ことを特徴とする電子制御装置。
続きを表示（約 100 文字）【請求項２】
前記制御手段は、
計数手段を含み、
前記計数手段の計数結果に基づいて周期的に前記開始要求を出力する、
ことを特徴とする請求項１に記載の電子制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子制御装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、車両のメータＥＣＵ（ＥｌｅｃｔｒｏｎｉｃＣｏｎｔｒｏｌＵｎｉｔ）において、シートベルト非装着をブザー音と警告ランプ表示とにより知らせる機能が備えられている。メータＥＣＵのマイコンがブザーと警告ランプとを直接制御するため、ブザー側の吹鳴および非吹鳴の繰り返しの動作と警告ランプ側の点灯および消灯の繰り返しの動作との同期が可能になっている。
【０００３】
特許文献１には、シートベルト非装着であることを報知するものであって、警報表示駆動回路による警報ランプの動作と、警報吹鳴駆動回路によるブザーの動作とを同期させるものが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００５－２２５６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、従来は、ブザーと警告ランプとを同じマイコンが直接制御するため、ブザー側の吹鳴および非吹鳴の繰り返しの動作と警告ランプ側の点灯および消灯の繰り返しの動作とを周期的に同期させることが容易であった。
【０００６】
これに対し、近年、画像表示装置を使用して警告灯や他の情報を画像表示させることが考えられている。画像表示装置を使用した場合には、ブザーと画像表示とで、処理する手段が異なるため処理周期にズレが生じる可能性がある。それらを同期させるには画像処理装置側とブザー側の処理手段に大掛かりな仕組みが必要となり、部品数も増加してコストもかかる。また、処理周期がズレている状態のままで吹鳴および非吹鳴の繰り返しの動作と警告灯の点灯および消灯の繰り返しの動作を開始した場合は、時間経過と共に吹鳴および非吹鳴の繰り返しの動作と警告灯の点灯および消灯の繰り返しの動作とのズレが大きくなっていってしまうという問題がある。
【０００７】
本発明の目的は、異なる出力装置から出力させる情報の周期的なズレを抑制することが可能な電子制御装置を提供することである。
【課題を解決するための手段】
【０００８】
前記の目的を達成するため、本発明に係る電子制御装置は、第１の出力装置から第１の情報を所定周期で出力する第１の制御装置と、前記第１の制御装置とは異なった周期で第２の出力装置から第２の情報を出力する第２の制御装置とを制御する制御手段を含み、前記制御手段は、前記第１の制御装置に対して前記第１の情報の出力を開始させる開始要求と、前記第２の制御装置に対して前記第２の情報の出力を開始させる開始要求とを周期的に出力する、ことを特徴とする。
【発明の効果】
【０００９】
本発明によれば、異なる出力装置から出力させる情報の周期的なズレを抑制することができる。
【図面の簡単な説明】
【００１０】

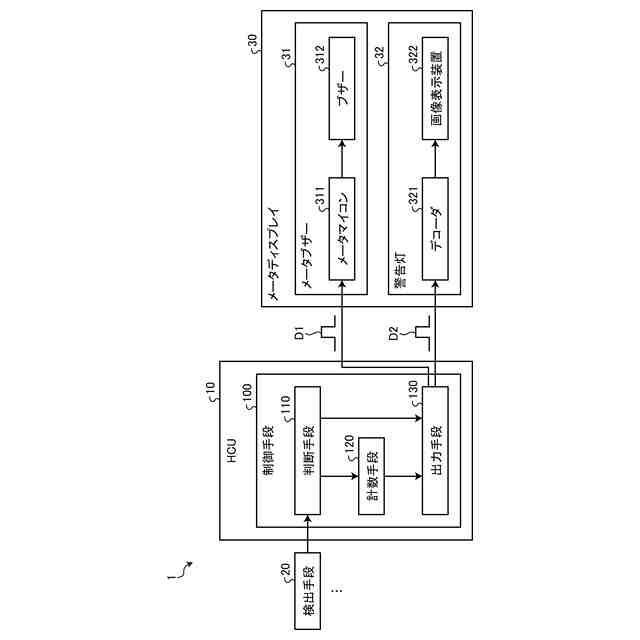

図１は、実施の形態にかかる電子制御装置を含む電子制御システムの概略構成を示す図である。

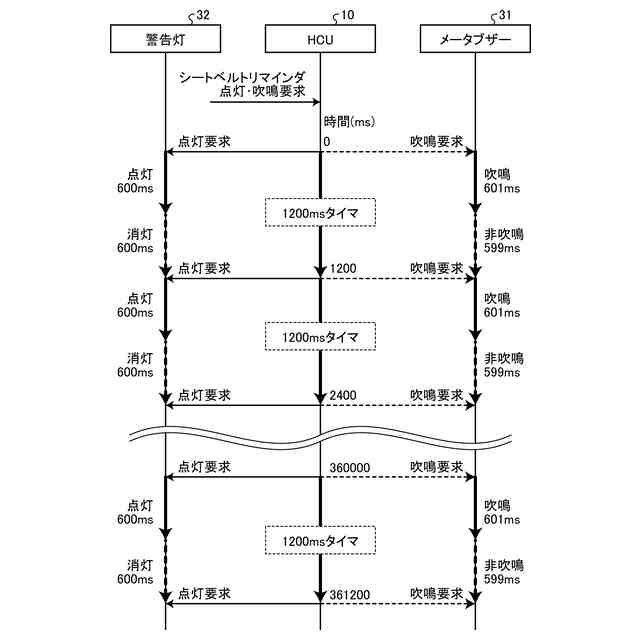

図２は、シートベルト非装着時における開始要求とメータブザーと警告灯における処理のシーケンスの一例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
