公開番号2025123702
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019317
出願日2024-02-13
発明の名称電子時計、電子時計の制御方法及びプログラム
出願人カシオ計算機株式会社
代理人弁理士法人光陽国際特許事務所
主分類G04F 8/02 20060101AFI20250818BHJP(時計)
要約【課題】経過時間の計測結果を直感的にわかりやすく表示する。
【解決手段】電子時計は、複数の指針と、正時に対応する時字を有する文字板と、複数の指針によって現在時刻を表示させる時刻表示モードと、所定の開始操作がなされてからの経過時間の計測結果を複数の指針によって表示させる計測時間表示モードと、を切り替え可能な制御部と、を備え、制御部は、計測時間表示モードにおいて計測結果を表示させる場合に、複数の指針がそれぞれいずれかの時字を指し示す位置で停止するように複数の指針を制御する。
【選択図】図4
特許請求の範囲【請求項１】
複数の指針と、
正時に対応する時字を有する文字板と、
前記複数の指針によって現在時刻を表示させる時刻表示モードと、所定の開始操作がなされてからの経過時間の計測結果を前記複数の指針によって表示させる計測時間表示モードと、を切り替え可能な制御部と、
を備え、
前記制御部は、前記計測時間表示モードにおいて前記計測結果を表示させる場合に、前記複数の指針がそれぞれいずれかの前記時字を指し示す位置で停止するように前記複数の指針を制御する、
電子時計。
続きを表示（約 1,400 文字）【請求項２】
前記制御部は、前記計測時間表示モードにおいて前記計測結果を表示させる場合に、前記計測結果を表す互いに異なる時間単位の数値に対応する前記時字を前記複数の指針がそれぞれ指し示すように前記複数の指針を制御する、
請求項１に記載の電子時計。
【請求項３】
前記制御部は、前記複数の指針にそれぞれ対応する前記時間単位の設定を変更するための変更操作がなされた場合に、当該変更操作の内容に応じて前記時間単位の設定を変更する、
請求項２に記載の電子時計。
【請求項４】
前記制御部は、計測された前記経過時間の長さに応じて、前記複数の指針により前記経過時間の前記計測結果を表示可能となるように前記複数の指針にそれぞれ対応する前記時間単位を設定する、
請求項２に記載の電子時計。
【請求項５】
前記複数の指針は、時針、分針及び秒針を有し、
前記制御部は、前記計測時間表示モードにおいて前記計測結果を表示させる場合に、前記時針が第１の時間単位の数値に対応する前記時字を指し示し、前記分針が前記第１の時間単位に次ぐ大きさの第２の時間単位の数値に対応する前記時字を指し示し、前記秒針が前記第２の時間単位に次ぐ大きさの第３の時間単位の数値に対応する前記時字を指し示すように前記複数の指針を制御する、
請求項２に記載の電子時計。
【請求項６】
前記制御部は、前記計測時間表示モードにおいて、前記経過時間の計測中には前記複数の指針を停止させる、
請求項２に記載の電子時計。
【請求項７】
前記制御部は、前記計測時間表示モードにおいて、前記経過時間の計測中に、前記経過時間を表示するように前記複数の指針のうち少なくとも１つの指針を運針させる、
請求項２に記載の電子時計。
【請求項８】
前記正時に対応する時字は、１時から１２時までの各時に対応する時字である、
請求項１に記載の電子時計。
【請求項９】
複数の指針と、正時に対応する時字を有する文字板と、を備えた電子時計の制御方法であって、
前記複数の指針によって現在時刻を表示させる時刻表示モードと、所定の開始操作を受け付けてからの経過時間の計測結果を前記複数の指針によって表示させる計測時間表示モードと、を切り替え可能であり、
前記計測時間表示モードにおいて前記計測結果を表示させる場合に、前記複数の指針がそれぞれいずれかの前記時字を指し示す位置で停止するように前記複数の指針を制御する、
電子時計の制御方法。
【請求項１０】
複数の指針と、正時に対応する時字を有する文字板と、を備えた電子時計のコンピュータを、
前記複数の指針によって現在時刻を表示させる時刻表示モードと、所定の開始操作を受け付けてからの経過時間の計測結果を前記複数の指針によって表示させる計測時間表示モードと、を切り替え可能な制御手段、
として機能させ、
前記制御手段は、前記計測時間表示モードにおいて前記計測結果を表示させる場合に、前記複数の指針がそれぞれいずれかの前記時字を指し示す位置で停止するように前記複数の指針を制御する、
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電子時計、電子時計の制御方法及びプログラムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、複数の指針及び文字板を用いてアナログ方式で時刻を表示する電子時計がある。このような電子時計には、指定時点からの経過時間の計測結果を複数の指針により表示するストップウォッチ機能を搭載したものがある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開平３－２１１４９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、時刻を表示するための時字や目盛りが設けられた文字板を経過時間の表示に転用すると、各指針が指し示す時字や目盛りの意味が時刻表示時と相違する場合があるので、指針の指示位置から一見して経過時間を正確に読み取るのが容易でないという課題がある。
【０００５】
本発明は、経過時間の計測結果を直感的にわかりやすく表示することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明に係る電子時計は、
複数の指針と、
正時に対応する時字を有する文字板と、
前記複数の指針によって現在時刻を表示させる時刻表示モードと、所定の開始操作がなされてからの経過時間の計測結果を前記複数の指針によって表示させる計測時間表示モードと、を切り替え可能な制御部と、
を備え、
前記制御部は、前記計測時間表示モードにおいて前記計測結果を表示させる場合に、前記複数の指針がそれぞれいずれかの前記時字を指し示す位置で停止するように前記複数の指針を制御する。
【発明の効果】
【０００７】
本発明によれば、経過時間の計測結果を直感的にわかりやすく表示することができる。
【図面の簡単な説明】
【０００８】
電子時計の外観を示す図である。
電子時計の機能構成を示すブロック図である。

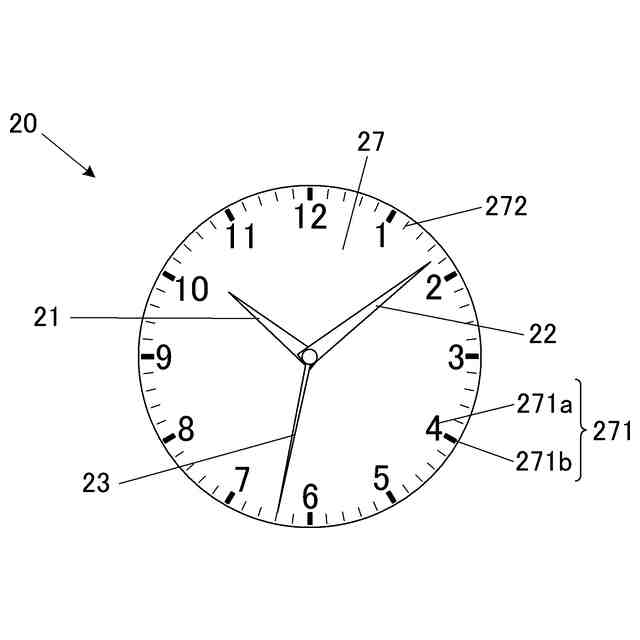

時刻表示モードで動作中の表示部を示す図である。

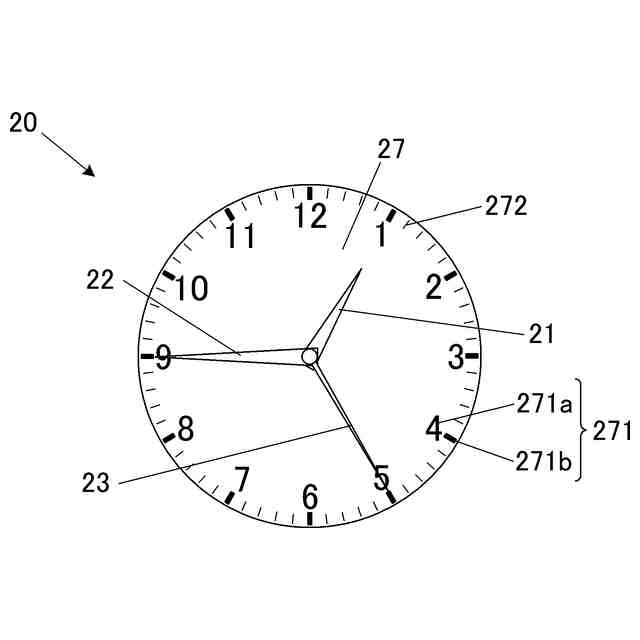

経過時間の計測結果を表示している表示部を示す図である。

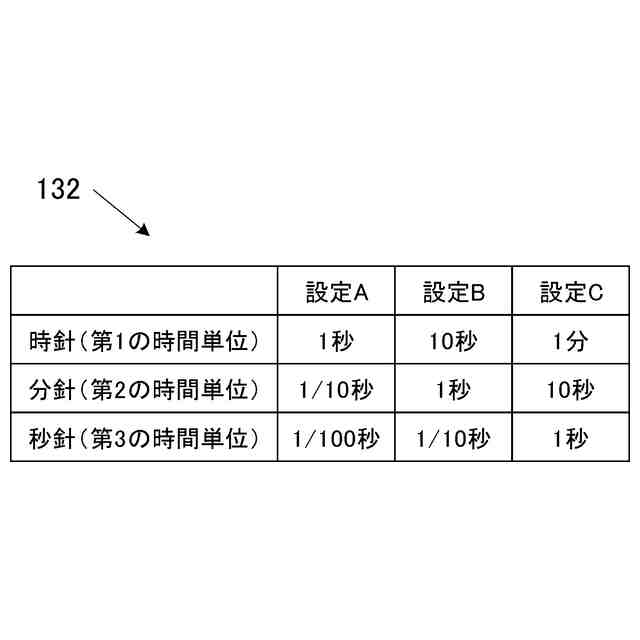

時間単位テーブルの内容を示す図である。

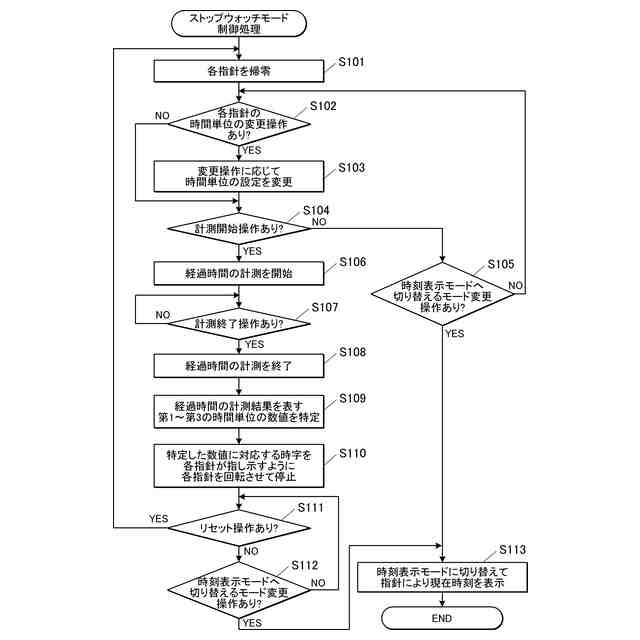

ストップウォッチモード制御処理の制御手順を示すフローチャートである。

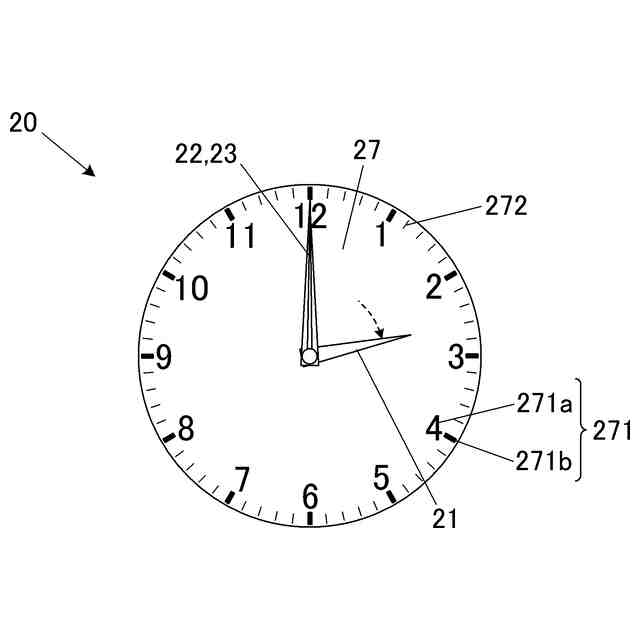

変形例１に係る電子時計の経過時間の計測中における動作を示す図である。

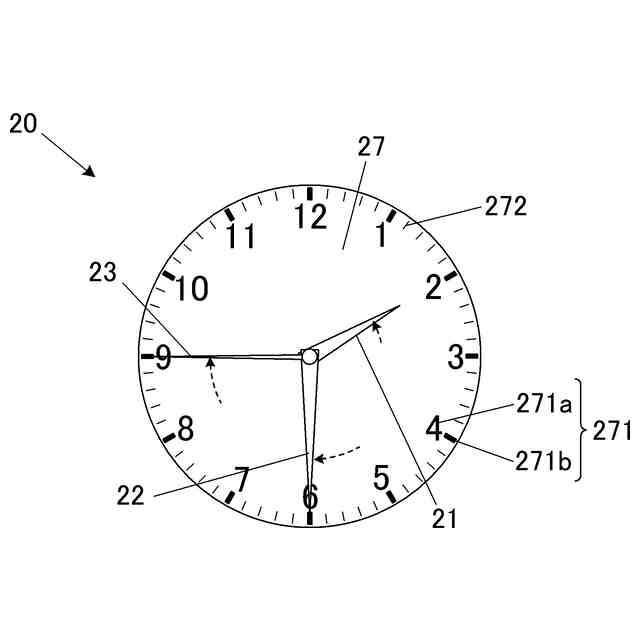

変形例１に係る電子時計が経過時間の計測結果を表示している状態を示す図である。
【発明を実施するための形態】
【０００９】

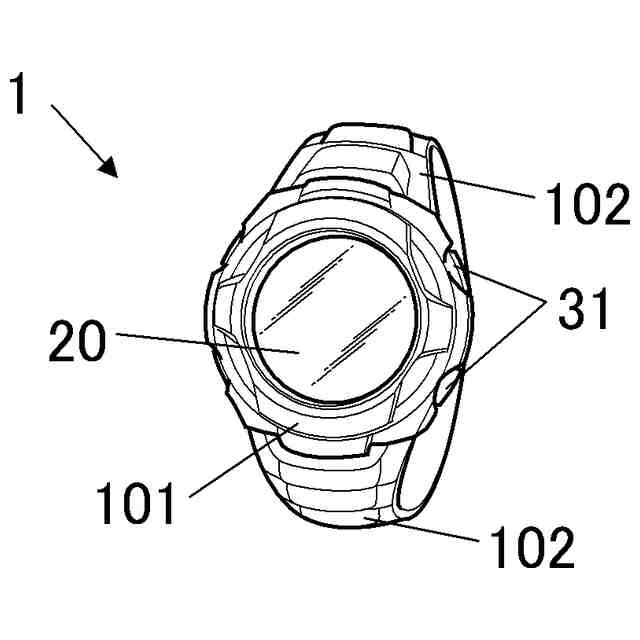

以下、本発明の実施の形態を図面に基づいて説明する。図１は、電子時計１の外観を示す図である。電子時計１は、表示部２０及び図示略の回路基板等が内部に格納された筐体１０１と、筐体１０１に取り付けられた２本のバンド１０２とを備える。電子時計１は、バンド１０２を手首に巻き回すことでユーザの手首に装着されて用いられる腕時計である。筐体１０１の側面には、ユーザの操作を受け付けるための複数の操作ボタン３１が設けられている。
【００１０】

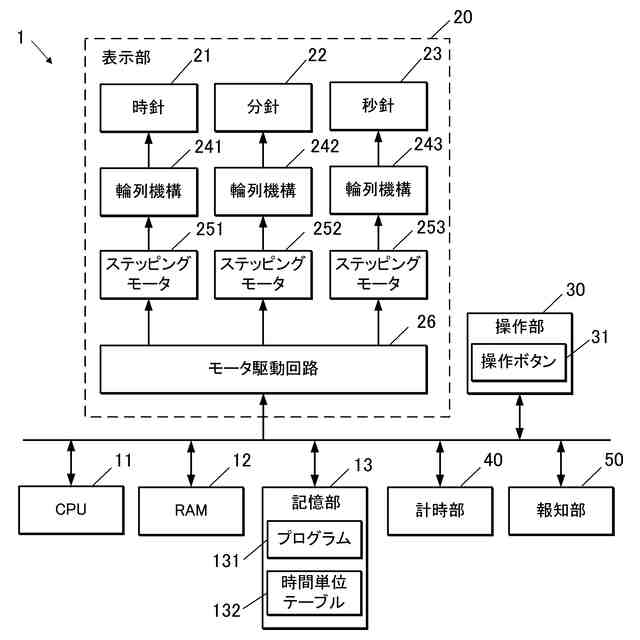

図２は、電子時計１の機能構成を示すブロック図である。電子時計１は、ＣＰＵ１１（Central Processing Unit）（制御部、制御手段）と、ＲＡＭ１２（Random Access Memory）と、記憶部１３と、表示部２０と、操作部３０と、計時部４０と、報知部５０と、を備える。電子時計１の各部は、バス等のデータ伝送経路を介して接続されている。
