発明の名称遊技機
出願人株式会社大一商会
代理人
主分類A63F 7/02 20060101AFI20250819BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技状態を表示する機能表示部のLED基板を正しく取付けさせることが可能な遊技機を提供する。

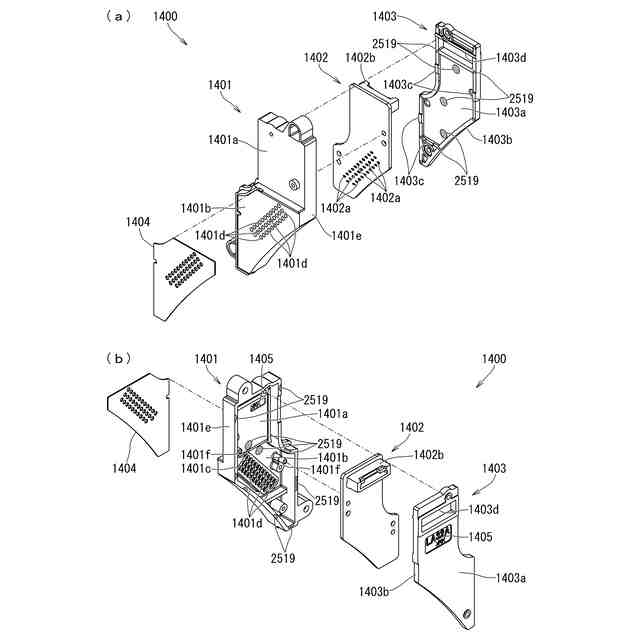

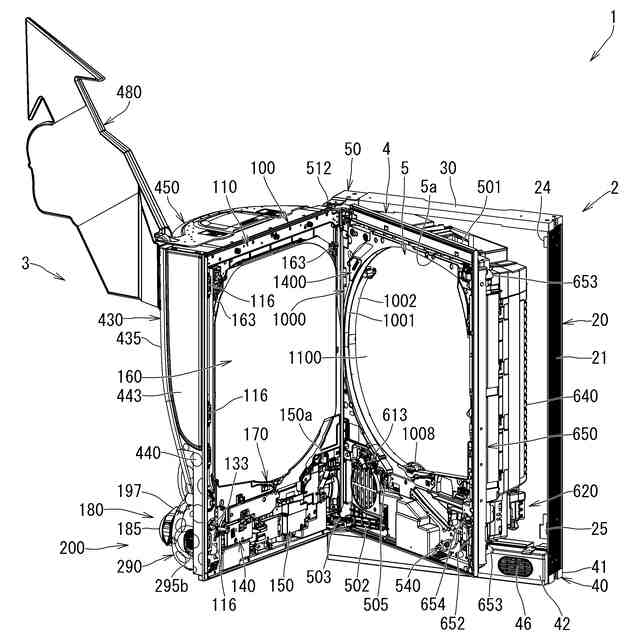

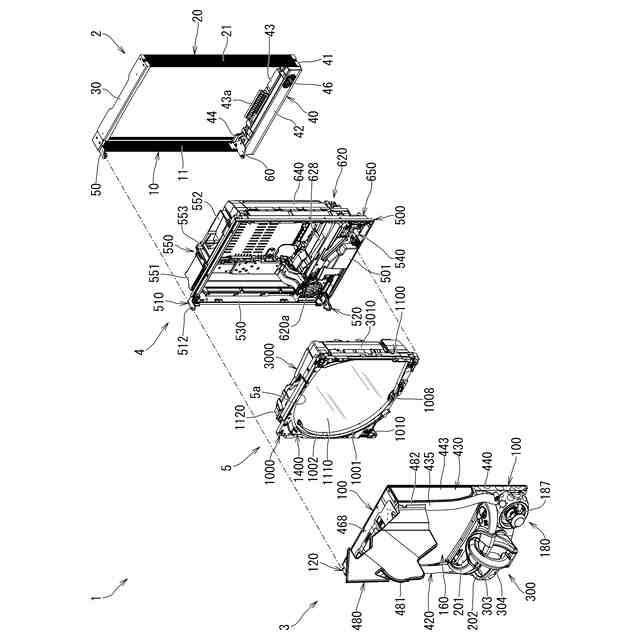

【解決手段】遊技領域を遊技球が流下することにより変化する遊技状態を表示可能な機能表示部を備えたパチンコ機であって、機能表示ユニット1400には、複数のLED1402aを有している機能表示基板1402と、機能表示基板1402を収容する基板ケースとしての第一ケース1401、を具備させ、第一ケース1401の底面における機能表示基板1402と対面する部位に脱型痕跡部2519を設ける。
【選択図】図168
特許請求の範囲【請求項１】
遊技の進行に応じて変化する遊技状態に関する表示が可能な遊技状態表示部を備えた遊技機であって、
前記遊技状態表示部は、
複数のＬＥＤを有しているＬＥＤ基板と、
前記ＬＥＤ基板を収容する収容部と、を具備し
前記ＬＥＤ基板の表面には前記複数のＬＥＤが実装され、
前記ＬＥＤ基板の裏面には前記複数のＬＥＤとは異なる所定の電子部品が実装され、
前記収容部は、前記ＬＥＤ基板の表面と対面するかたちで前記ＬＥＤ基板を収容するものであり、
前記収容部における前記ＬＥＤ基板の表面と対面する部位には、成型の際の痕跡としての特定痕跡部が設けられており、
前記特定痕跡部は、前記ＬＥＤ基板の裏面に実装される前記所定の電子部品と前後方向で重なる位置関係に配置される
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】

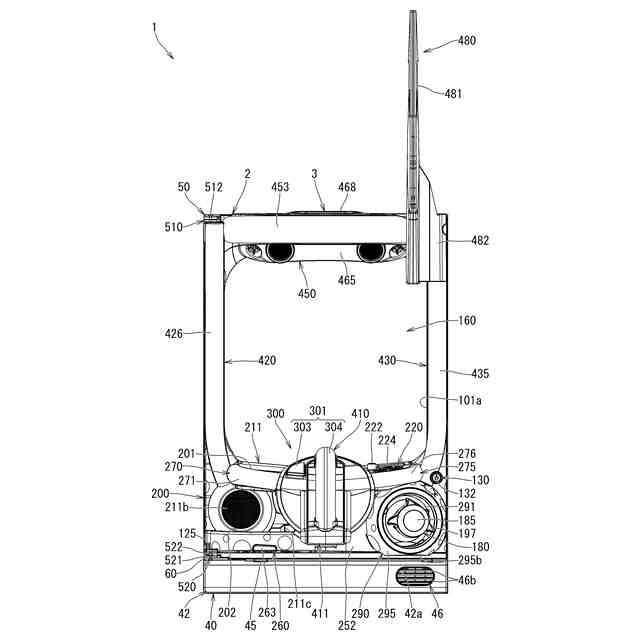

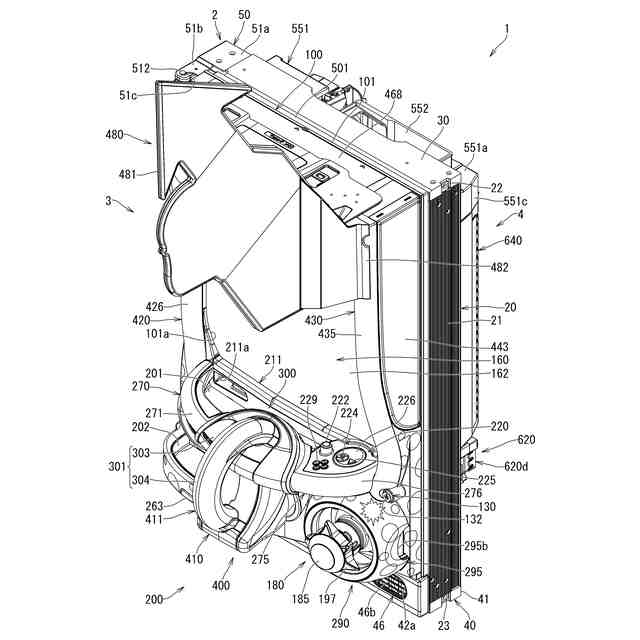

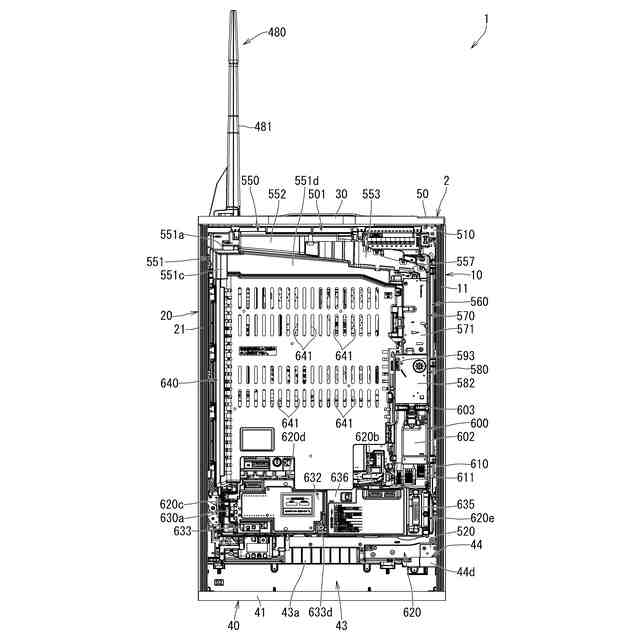

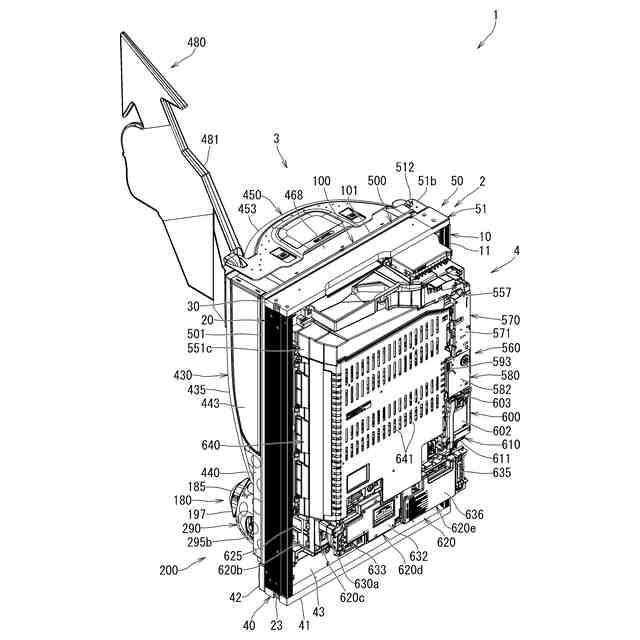

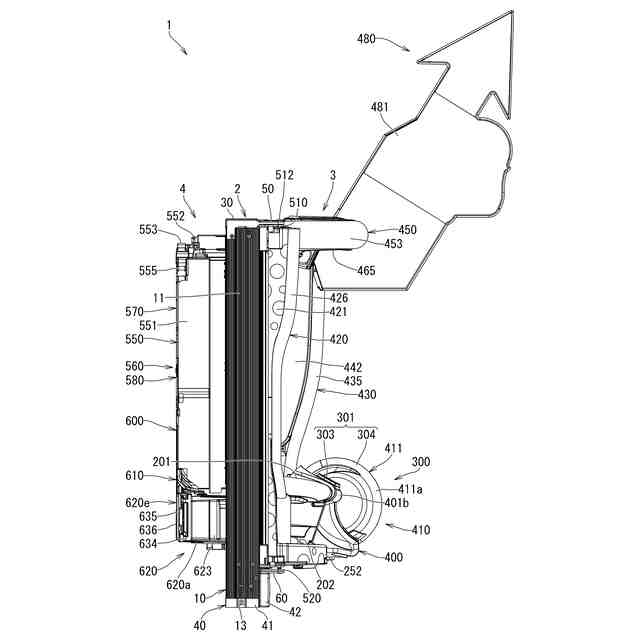

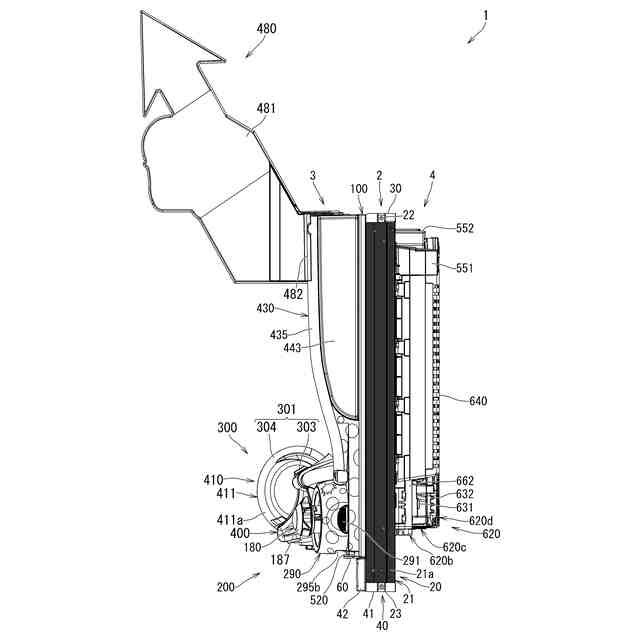

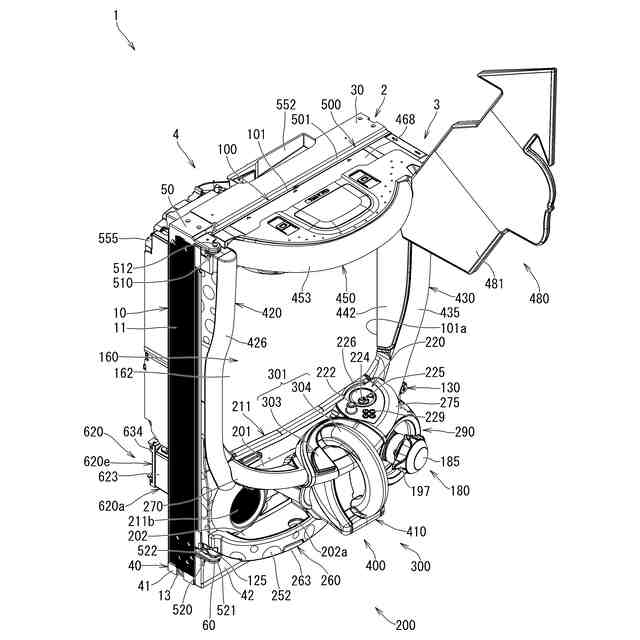

本発明は、ぱちんこ遊技機（一般的に「パチンコ機」とも称する）のような遊技機に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
パチンコ機のような遊技機には、遊技領域を遊技球が流下することにより変化する遊技状態を表示可能な機能表示部が設けられている。機能表示部には、複数のＬＥＤが設けられたＬＥＤ基板を有しており、各ＬＥＤの点灯・点滅などにより、例えば、遊技球の入球により抽選された特別図柄や普通図柄などを表示することができる。この機能表示部として、ＬＥＤ基板を収容する基板ケースを有する者が提案されている（例えば、特許文献１）。これにより、機能表示部をユニット化することで部品の共通化を図ることが可能となる。
【０００３】
ところで、機能表示部において、基板ケースに対してＬＥＤ基板の取付けが不完全であると、ＬＥＤの位置や向きが本来とは変ってしまい、誤った表示がなされてしまう恐れがある。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－２２８８６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、本発明は、上記の実情に鑑み、遊技状態を表示する機能表示部のＬＥＤ基板を正しく取付けさせることが可能な遊技機の提供を課題とするものである。
【課題を解決するための手段】
【０００６】
本発明の請求項１は、
「遊技の進行に応じて変化する遊技状態に関する表示が可能な遊技状態表示部を備えた遊技機であって、
前記遊技状態表示部は、
複数のＬＥＤを有しているＬＥＤ基板と、
前記ＬＥＤ基板を収容する収容部と、を具備し
前記ＬＥＤ基板の表面には前記複数のＬＥＤが実装され、
前記ＬＥＤ基板の裏面には前記複数のＬＥＤとは異なる所定の電子部品が実装され、
前記収容部は、前記ＬＥＤ基板の表面と対面するかたちで前記ＬＥＤ基板を収容するものであり、
前記収容部における前記ＬＥＤ基板の表面と対面する部位には、成型の際の痕跡としての特定痕跡部が設けられており、
前記特定痕跡部は、前記ＬＥＤ基板の裏面に実装される前記所定の電子部品と前後方向で重なる位置関係に配置される
ことを特徴とする遊技機。」である。
また、本発明とは別の発明として、以下の手段を例示する。
手段１：遊技機において、
「遊技領域を遊技球が流下することにより変化する遊技状態を表示可能な機能表示部を備えた遊技機であって、
前記機能表示部は、
複数のＬＥＤを有しているＬＥＤ基板と、
該ＬＥＤ基板を収容する基板ケースと、を具備し、
該基板ケースの底面における前記ＬＥＤ基板と対面する部位に脱型痕跡部が設けられている」
ことを特徴とする。
【０００７】
ここで、「機能表示部」とは、遊技領域において遊技球が流下することにより変化する遊技状態として、遊技球の入球または通過により抽選された普通図柄、遊技球の入球により抽選された特別図柄、表示が保留されている普通図柄の保留数、表示が保留されている特別図柄の保留数、大当り遊技のような所定パターンの有利遊技状態の繰り返し数（ラウンド数）、などの少なくとも一つを表示するものである。
【０００８】
また、「基板ケース」としては、「第一ケースと第二ケースとでＬＥＤ基板を前後から挟むように収容するもの」、「ＬＥＤ基板の前側のみを覆うように収容するもの（例えば、第一ケース）」、「ＬＥＤ基板の後側のみを覆うように収容するもの（例えば、第二ケース）」、などが挙げられる。
【０００９】
また、「基板ケース」としては、遊技盤（例えば、前構成部材）に取付けた状態で少なくとも表示部分が前方へ露出するものであっても良いし、遊技盤に取付けた状態で前方が表示用の部材（例えば、表示用シート）により覆われるものであっても良い。
【００１０】
更に、「脱型痕跡部」は、基板ケースを成形型（金型）から取出すための機構（例えば、エジェクタピン、押上げコア、直上げコア、突出しコア、等）により基板ケースに付いた痕跡のことであり、他の部位と比較して微小に凹んでいたり凸っていたり傾斜していたりする。この「脱型痕跡部」の形状としては、「半円形のような円形の一部の形状」、「円形」、「三角形」、「四角形」、「五角形」、「六角形」、「多角形」、「不定形」、「星形」、「ハート形」、等が挙げられる。
（【００１１】以降は省略されています）
