発明の名称電池パック
出願人トヨタ自動車株式会社
代理人弁理士法人酒井国際特許事務所
主分類H01M 50/293 20210101AFI20250901BHJP(基本的電気素子)
要約【課題】電池セルが膨張した場合であっても、電池セルへの拘束力を付与することができる電池パックを提供する。
【解決手段】電池パック1は、複数の電池セル22が積層されてなる電池スタック2と、ダイカストケース3と、UPRカバー4と、電池スタック2の上面とUPRカバー4の下面との間に設けられ、電池スタック2とUPRカバー4とを接続するセルダンパー5と、ダイカストケース3およびUPRカバー4に設けられ、電池セル22の積層方向Yと直交する直交方向Xにダイカストケース3とUPRカバー4とを締結する締結部6と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
複数の電池セルが積層されてなる電池スタックと、
開口を有し、前記電池スタックを収容するケースと、
前記ケースの開口を覆うカバーと、
前記電池スタックの上面と前記カバーの下面との間に設けられ、前記電池スタックと前記カバーとを接続するセルダンパーと、
前記ケースおよび前記カバーに設けられ、前記電池セルの積層方向と直交する直交方向に前記ケースと前記カバーとを締結する締結部と、
を備える、
電池パック。
続きを表示（約 120 文字）【請求項２】
請求項１に記載の電池パックであって、
前記ケースおよび前記カバーは、
直方体形状をなし、
前記締結部は、
前記ケースおよび前記カバーの短辺のみに設けられてなる、
電池パック。

発明の詳細な説明【技術分野】
【０００１】
本開示は、電池パックに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、電池モジュールを収容する下部ボックスと、下部ボックスを覆い、電池モジュールを収容するための密閉空間を形成する上部ボックスと、を備える電池パックの技術が記載されている。この技術では、下部ボックスおよび上部ボックスを締結（固定）するため、下部ボックスおよび上部ボックスが全周に渡って締結部を設けている。
【先行技術文献】
【特許文献】
【０００３】
特表２０２３－５３９９７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上述した特許文献１では、複数の電池セル（電池モジュール）を積層する積層方向に、締結部が設けられていることで、積層方向の動きが固定されているため、電池セルの膨張時に上部ボックスが積層方向に伸長できず、上部ボックスによる電池セル上面への押圧ができないという問題点があった。
【０００５】
本開示は、上記に鑑みてなされたものであって、電池セルが膨張した場合であっても、電池セルへの拘束力を付与することができる電池パックを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記した課題を解決し、目的を達成するために、本開示に係る電池パックは、複数の電池セルが積層されてなる電池スタックと、開口を有し、前記電池スタックを収容するケースと、前記ケースの開口を覆うカバーと、前記電池スタックの上面と前記カバーの下面との間に設けられ、前記電池スタックと前記カバーとを接続するセルダンパーと、前記ケースおよび前記カバーに設けられ、前記電池セルの積層方向と直交する直交方向に前記ケースと前記カバーとを締結する締結部と、を備える。
【発明の効果】
【０００７】
本開示によれば、電池セルが膨張した場合であっても、電池セルへの拘束力を付与することができるという効果を奏する。
【図面の簡単な説明】
【０００８】

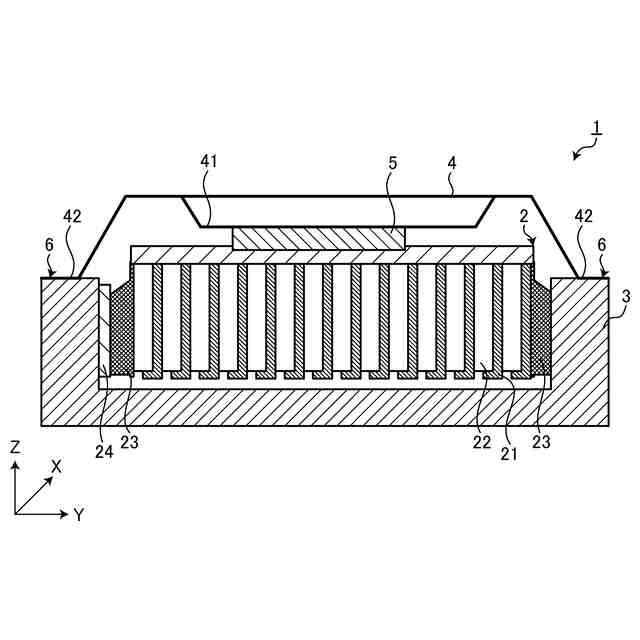

図１は、一実施の形態に係る電池パックの概略構成を示す断面図である。

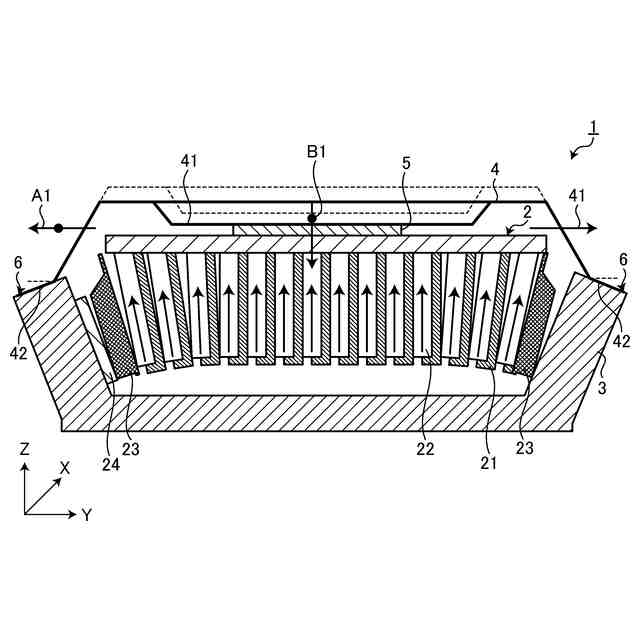

図２は、一実施の形態に係る電池セルの膨張時における電池パックの状態を示す断面図である。
【発明を実施するための形態】
【０００９】
以下、本開示の実施の形態に係る電池パックについて、図面を参照しながら説明する。なお、下記の実施の形態における構成要素は、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。また、以下の説明において参照する各図は、本開示の内容を理解でき得る程度に形状、大きさ、および位置関係を概略的に示してあるに過ぎない。即ち、本開示は、各図で例示された形状、大きさおよび位置関係のみに限定されるものではない。
【００１０】
〔電池パックの構成〕
図１は、一実施の形態に係る電池パックの概略構成を示す断面図である。図１に示す電池パック１は、ＦＣＥＶ（Fuel Cell Electric Vehicle）等の車両に搭載される。電池パック１は、電池スタック２、ダイカストケース３、ＵＰＲカバー４、セルダンパー５および締結部６を備える。
