発明の名称投射型表示システム
出願人日本精機株式会社
代理人個人,個人,個人,個人,個人
主分類G03B 21/14 20060101AFI20250902BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】光量異常の発生を迅速に検出可能とする。

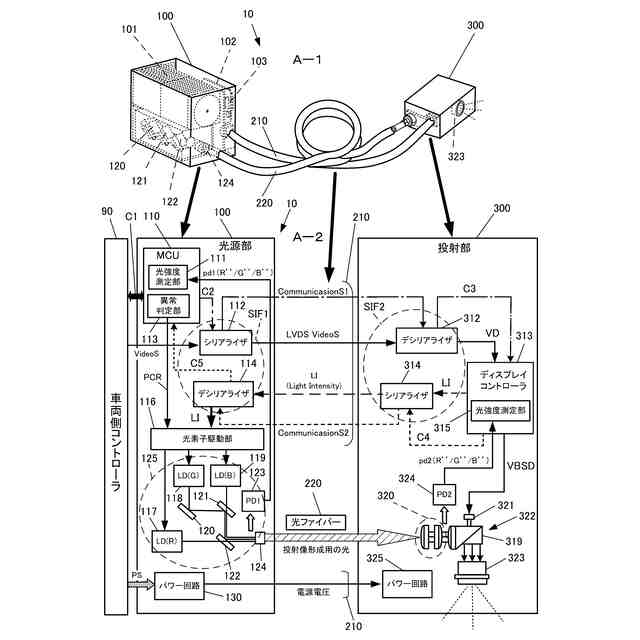

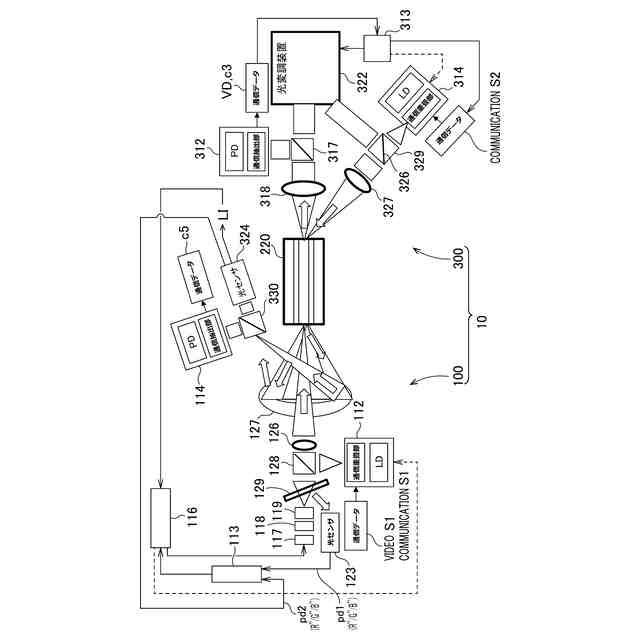

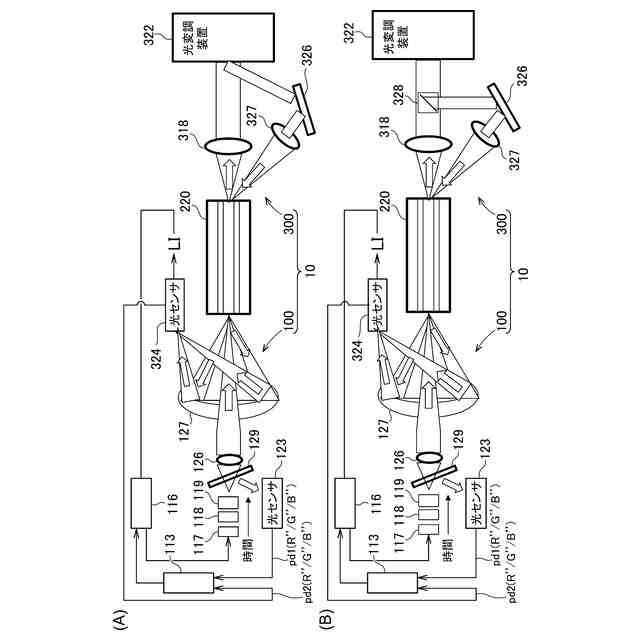

【解決手段】光源部100は、発光色が異なる複数の光素子117～119を有する。投射部300は、光ファイバー220を介して光源部100から送られてくる各色の投射像形成用の光(往路光)を変調して投射像を形成する光変調装置322を有する。投射部300は、往路光の一部を光ファイバー220に向けて投射部側光強度異常判定用の光(復路光)として反射させる投射部側光強度異常判定用の反射部326を有する。光源部100側では、光センサ324は、復路光の強度を検出し、異常判定部116は、光センサ324の検出結果(pd2(R’’/G’’/B’’)に基づき、光量異常の有無を判定する。
【選択図】図2
特許請求の範囲【請求項１】
光源部と投射部が分離され、前記光源部と前記投射部とが映像信号に基づき制御されると共に、前記光源部が出力する投射像形成用の光が、光ファイバーを介して前記投射部に供給され、前記投射部によって投射像が形成される投射型表示システムであって、
前記光源部は、
前記投射像形成用の光を生成する、発光色が異なる複数の光素子と、
前記投射部から前記投射像形成用の光の一部が前記光ファイバーを介して前記光源部に復ってくる投射部側光強度異常判定用の光の強度を検出する投射部側光強度異常判定用の光センサと、
前記投射部側光強度異常判定用の光センサの検出結果に基づき、光量異常の有無を判定する異常判定部と、を有し、
前記投射部は、
前記光ファイバーを介して前記光源部から送られてくる各色の前記投射像形成用の光を変調して前記投射像を形成する光変調装置と、
前記光ファイバーを介して前記光変調装置に向けて供給された前記投射像形成用の光の前記一部を前記光ファイバーに向けて前記投射部側光強度異常判定用の光として反射させる投射部側光強度異常判定用の反射部と、を有する、
投射型表示システム。
続きを表示（約 1,000 文字）【請求項２】
前記光源部は、前記投射像形成用の光の一部を光源部側光強度異常判定用の光として反射させる光源部側光強度異常判定用の反射部と、前記光源部側光強度異常判定用の光の強度を検出する光源部側光強度異常判定用の光センサと、を有し、
前記異常判定部は、前記光源部側光強度異常判定用の光センサの検出結果に基づき、前記光量異常の有無を判定する、
請求項１に記載の投射型表示システム。
【請求項３】
前記光ファイバーは、コア、前記コアの外側の第１のクラッド、及び、前記第１のクラッドの外側の第２のクラッドを含むダブルグラッドファイバーであり、
前記光源部が出力する前記投射像形成用の光は、前記コア内で伝搬し、
前記投射部側光強度異常判定用の反射部から反射された前記投射部側光強度異常判定用の光は、前記第１のクラッド内で伝搬する、
請求項１に記載の投射型表示システム。
【請求項４】
前記光源部は、前記投射部側光強度異常判定用の光を前記投射部側光強度異常判定用の光センサに集光させる集光部を有する、
請求項１に記載の投射型表示システム。
【請求項５】
前記映像信号は、前記光ファイバーを介して前記光源部と前記投射部との間で通信される、
請求項１に記載の投射型表示システム。
【請求項６】
前記光源部は、赤外線である通信用の第１の光を生成する第１の通信光素子と、前記通信用の第１の光と前記投射像形成用の光とを合波する第１の合波部と、を有し、
前記投射部は、前記光源部から前記光ファイバーを介して供給された前記通信用の第１の光と前記投射像形成用の光とを分波する第１の分波部を有する、
請求項５に記載の投射型表示システム。
【請求項７】
前記投射部は、赤外線である通信用の第２の光を生成する第２の通信光素子と、前記通信用の第２の光と前記投射部側光強度異常判定用の光とを合波する第２の合波部と、を有し、
前記光源部は、前記投射部から前記光ファイバーを介して供給された前記通信用の第２の光と前記投射部側光強度異常判定用の光とを分波する第２の分波部を有する、
請求項６に記載の投射型表示システム。
【請求項８】
前記投射型表示システムは、車両に搭載される車載投射型表示システムである、
請求項１乃至７の何れか１項に記載の投射型表示システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、例えば自動車等の車両に搭載され、例えば道路等に投射像を形成する投射型表示システム等に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
光源部と投射部が分離された投射型表示装置は、例えば、特許文献１、２に記載されている。また、光源部の強度を検出する構成は、例えば、特許文献３に記載されている。特許文献３では、光源部からの光が光ファイバーに入射され、光ファイバーから出射された光の強度を第２のフォトダイオードで検出し、その検出結果に基づき、光源部の光量異常を判定することができる（特許文献３の段落［００９９］）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－７８６２２号公報
特開２０２３－９７７５５号公報
特開２０１１－１６４４８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、光源部と投射部が分離された投射型表示装置において、光源部の異常を表す情報を投射部から光源部に伝送又はフィードバックする場合、アナログ信号では、ノイズ等の問題があり、デジタル信号でその情報を投射部から光源部に受け渡すこととなる。すなわち、投射部から光源部に情報を伝送するためには、フォトダイオードの検出結果を投射部側でアナログデジタル変換する必要があり、この変換によって伝送に遅延時間が生じてしまう。
【０００５】
本発明の１つの目的は、光源異常の発生を迅速に検出可能とすることである。
【０００６】
本発明の他の目的は、以下に例示する態様及び最良の実施形態、並びに添付の図面を参照することによって、当業者に明らかになるであろう。
【課題を解決するための手段】
【０００７】
以下に、本発明の概要を容易に理解するために、本発明に従う態様を例示する。
【０００８】
第１の態様において、第１の態様において、投射型表示システムは、光源部と投射部が分離され、前記光源部と前記投射部とが映像信号に基づき制御されると共に、前記光源部が出力する投射像形成用の光が、光ファイバーを介して前記投射部に供給され、前記投射部によって投射像が形成される投射型表示システムであって、前記光源部は、前記投射像形成用の光を生成する、発光色が異なる複数の光素子と、前記投射部から前記投射像形成用の光の一部が前記光ファイバーを介して前記光源部に復ってくる投射部側光強度異常判定用の光の強度を検出する投射部側光強度異常判定用の光センサと、前記投射部側光強度異常判定用の光センサの検出結果に基づき、光量異常の有無を判定する異常判定部と、を有し、前記投射部は、前記光ファイバーを介して前記光源部から送られてくる各色の前記投射像形成用の光を変調して前記投射像を形成する光変調装置と、前記光ファイバーを介して前記光変調装置に向けて供給された前記投射像形成用の光の前記一部を前記光ファイバーに向けて前記投射部側光強度異常判定用の光として反射させる投射部側光強度異常判定用の反射部と、を有する。
【０００９】
第１の態様では、光源部が出力する投射像形成用の光が、光ファイバーを介して投射部に供給されるとき、投射部側で、その光の強度を検出するのではなく、その光の一部が、投射部の反射部で光ファイバーに戻され、光源部に到達する。すなわち、第１の態様では、投射部側で光の強度を検出し、その検出結果を通信ケーブルで光源部側にフィードバックするのではなく、光そのもの（光ファイバーから投射部に出射される投射像形成用の光の強度（投射部側）を反映したもの）を光ファイバーで光源部側に伝送する。投射部から光源部への情報（光の強度）は、光ファイバーを介して光で伝送されるので、その伝送には、遅延が殆んど無く、異常判定部は、例えば、複数の光素子自体による光素子光量異常、光ファイバーの断線による光ファイバー断線光量異常、光ファイバーの外れによる光ファイバー外れ光量異常等の光量異常の有無を迅速に判定することが可能となる。
第１の態様に従属する第２の態様において、前記光源部は、前記投射像形成用の光の一部を光源部側光強度異常判定用の光として反射させる光源部側光強度異常判定用の反射部と、前記光源部側光強度異常判定用の光の強度を検出する光源部側光強度異常判定用の光センサと、を有し、前記異常判定部は、前記光源部側光強度異常判定用の光センサの検出結果に基づき、前記光量異常の有無を判定してもよい。
第２の態様では、光源部側光強度異常判定用の光センサの検出結果（光ファイバーに入射される投射像形成用の光の強度（光源部側）を反映したもの）を用いて、光源部の異常を判定することができる。
【００１０】

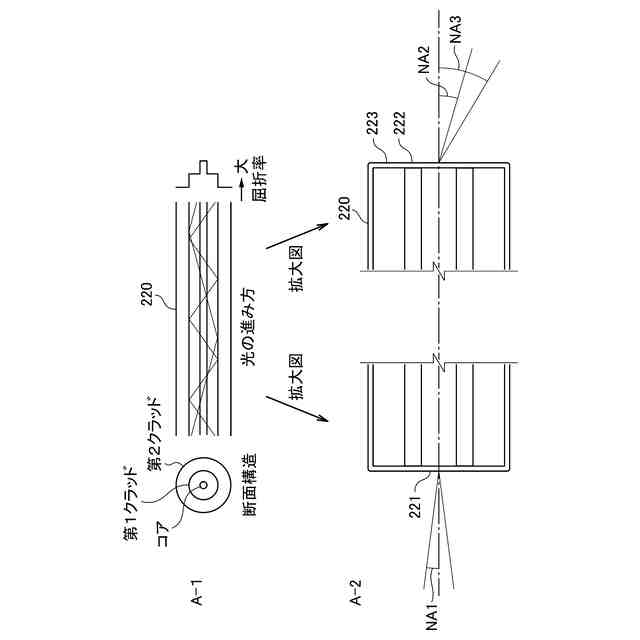

第１又は第２の態様に従属する第３の態様において、前記光ファイバーは、コア、前記コアの外側の第１のクラッド、及び、前記第１のクラッドの外側の第２のクラッドを含むダブルグラッドファイバーであり、前記光源部が出力する前記投射像形成用の光は、前記コア内で伝搬し、前記投射部側光強度異常判定用の反射部から反射された前記投射部側光強度異常判定用の光は、前記第１のクラッド内で伝搬してもよい。
（【００１１】以降は省略されています）
