公開番号2025132471
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030074
出願日2024-02-29
発明の名称作業車両
出願人井関農機株式会社
代理人弁理士法人新大阪国際特許事務所
主分類A01C 11/02 20060101AFI20250903BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】走行車体前部のフロントカバー内にエンジンを搭載した水田作業機がある。フロントカバー内に設けたエアクリーナーの吸気温度が高いとエンジンの馬力ロスになる為、エアクリーナーの吸気温度が低くなるように熱い空気をフロントカバー外に排出する専用の電動ファンを設けていた。そこで、フロントカバー内のエアクリーナーの吸気温度を下げることができる安価で簡潔な構成の作業車両を提供する。
【解決手段】走行車体2のカバー15内にラジエター21、エアクリーナー22及びエンジンを設けた作業車両において、ラジエター21の車体外側方の吸気側にエアクリーナー22の吸気パイプ22a先端部を配置する。

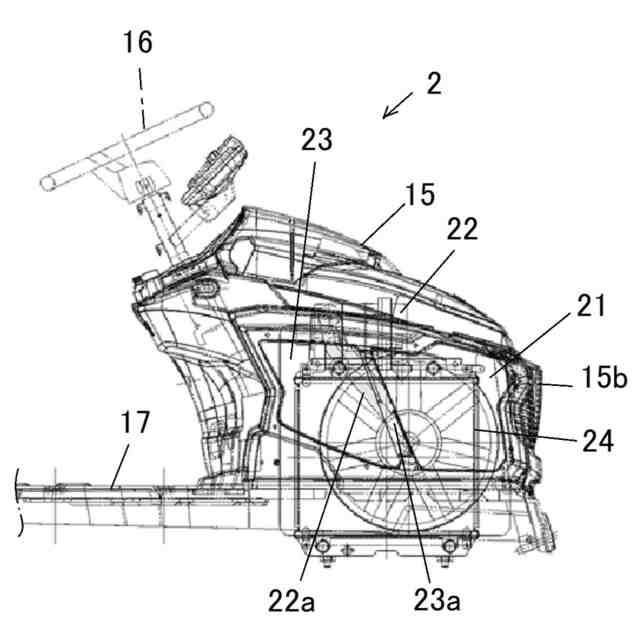

【選択図】図2

特許請求の範囲【請求項１】
走行車体（２）のカバー（１５）内にラジエター（２１）、エアクリーナー（２２）及びエンジン（１２）を設けた作業車両において、ラジエター（２１）の車体外側方の吸気側にエアクリーナー（２２）の吸気パイプ（２２ａ）先端部を配置したことを特徴とする作業車両。
続きを表示（約 230 文字）【請求項２】
カバー（１５）とラジエター（２１）の隙間に下方が開放した遮蔽部材（２４）を設け、該遮蔽部材（２４）内に吸気パイプ（２２ａ）先端部を配置したことを特徴とする請求項１に記載の作業車両。
【請求項３】
カバー（１５）の補強部（２３ａ）に外側から見て被るように吸気パイプ（２２ａ）先端部を設け、吸気パイプ（２２ａ）先端部を外側が長くなるように斜めにカットして開口したことを特徴とする請求項１または請求項２に記載の作業車両。

発明の詳細な説明【技術分野】
【０００１】

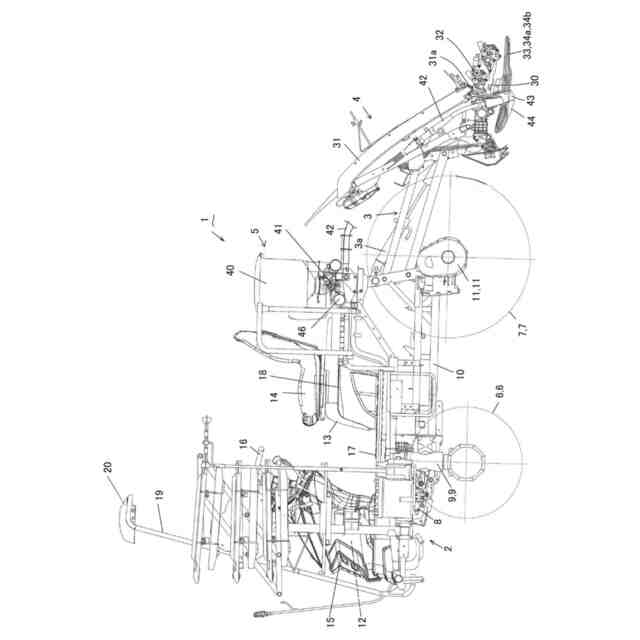

本発明は、乗用型田植機等の作業車両に関するものである。
続きを表示（約 950 文字）【背景技術】
【０００２】
走行車体前部のフロントカバー内にエンジンを搭載した水田作業機がある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－３５７５１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
フロントカバー内に設けたエアクリーナーの吸気温度が高いとエンジンの馬力ロスになる為、エアクリーナーの吸気温度が低くなるように熱い空気をフロントカバー外に排出する専用の電動ファンを設けていた。
【０００５】
本発明は、上記に鑑みてなされたものであって、フロントカバー内のエアクリーナーの吸気温度を下げることができる安価で簡潔な構成の作業車両を提供することを目的とする。
【課題を解決するための手段】
【０００６】

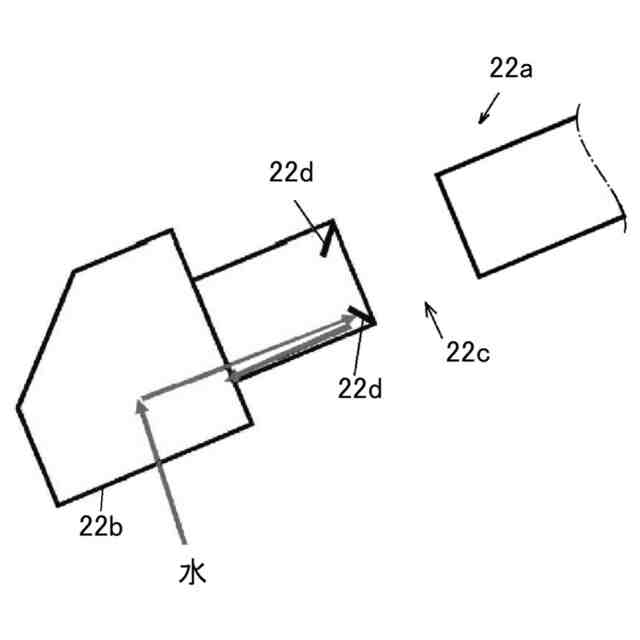

請求項１記載の発明は、走行車体２のカバー１５内にラジエター２１、エアクリーナー２２及びエンジン１２を設けた作業車両において、ラジエター２１の車体外側方の吸気側にエアクリーナー２２の吸気パイプ２２ａ先端部を配置した作業車両である。
【０００７】
請求項１記載の発明によれば、ラジエター２１の車体外側方の吸気側にエアクリーナー２２の吸気パイプ２２ａ先端部を配置したので、エアクリーナー２２は外気を吸引し、吸気温度を下げた安価で簡潔な構成の作業車両を得ることができる。
【０００８】

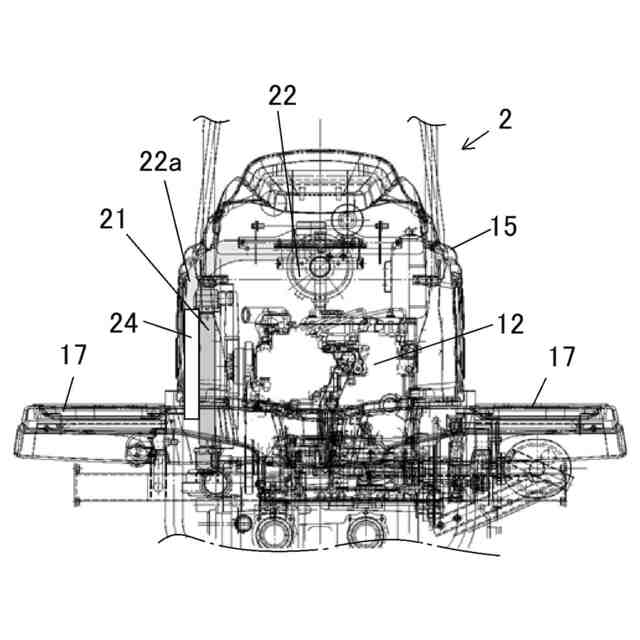

請求項２記載の発明は、カバー１５とラジエター２１の隙間に下方が開放した遮蔽部材２４を設け、該遮蔽部材２４内に吸気パイプ２２ａ先端部を配置した請求項１に記載の作業車両である。
【０００９】
請求項２記載の発明によれば、エンジン１２の排熱で熱くなった空気が遮蔽部材２４にて吸気パイプ２２ａ先端部に来ないようにして、エアクリーナー２２が適切に温度の低い空気を吸引することができる。
【００１０】
また、遮蔽部材２４の下方が開放しているので、下方から温度の低い外気を吸気できて更にエアクリーナー２２が温度の低い空気を吸引することができる。
（【００１１】以降は省略されています）
