公開番号2025136139
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034359
出願日2024-03-06
発明の名称コネクタ
出願人日本航空電子工業株式会社
代理人個人
主分類H01R 12/71 20110101AFI20250911BHJP(基本的電気素子)
要約【課題】ホールドダウンのバネ部の座屈を防止可能な構造を有するコネクタを提供すること。

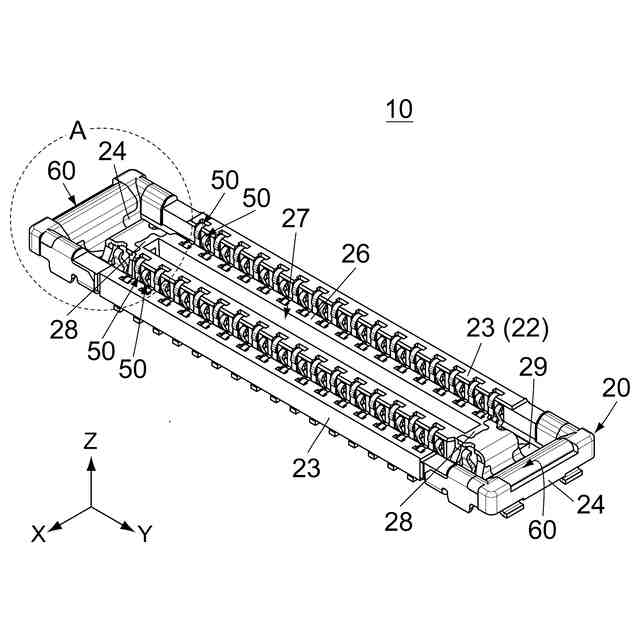

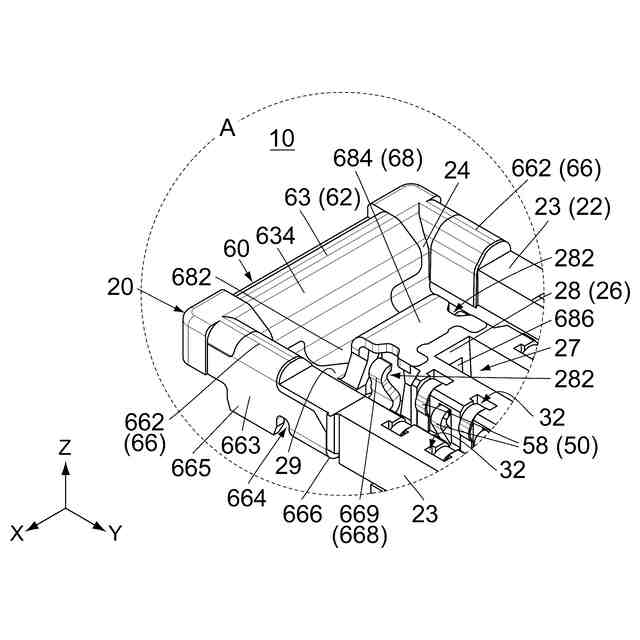

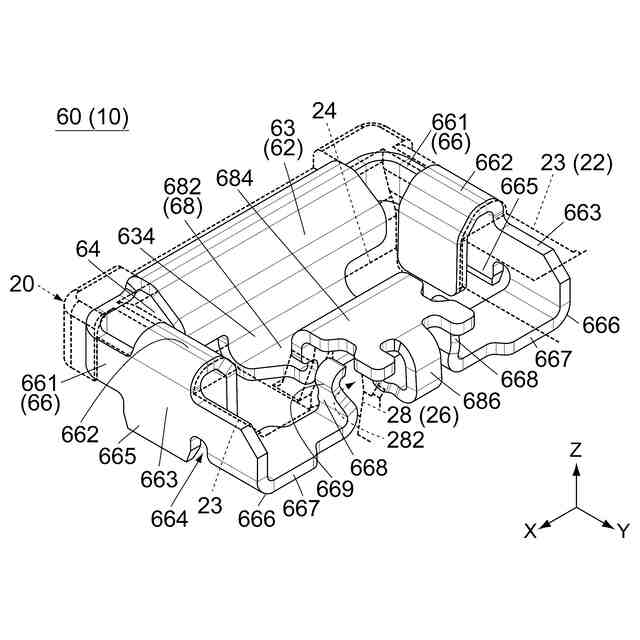

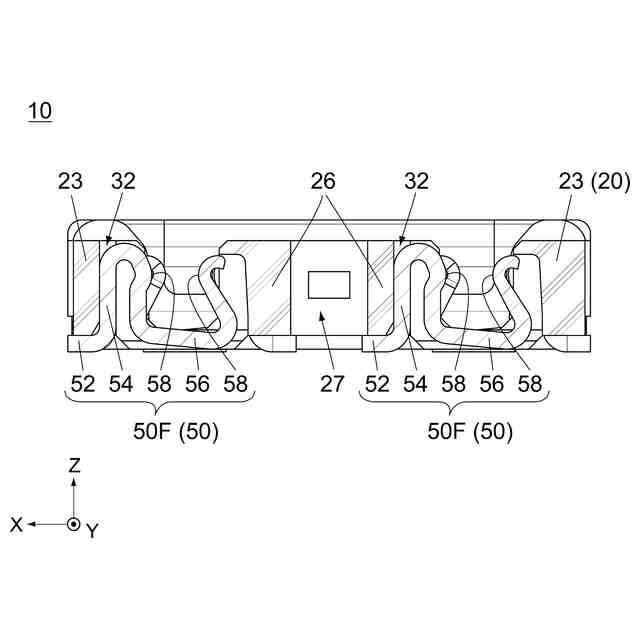

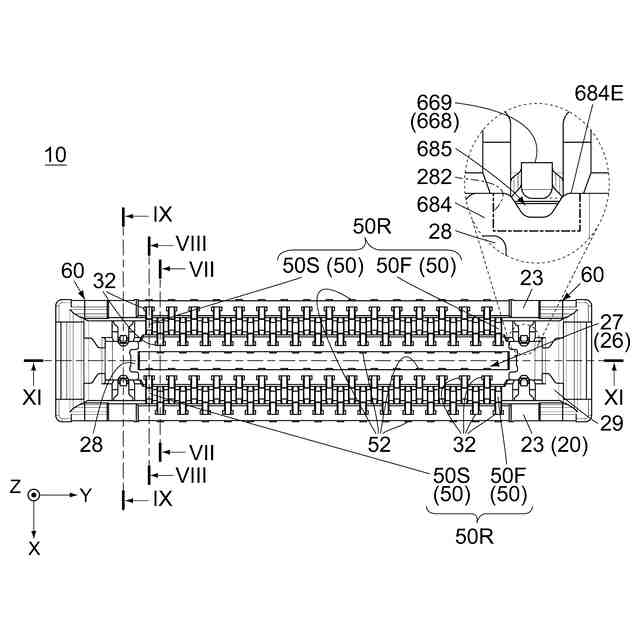

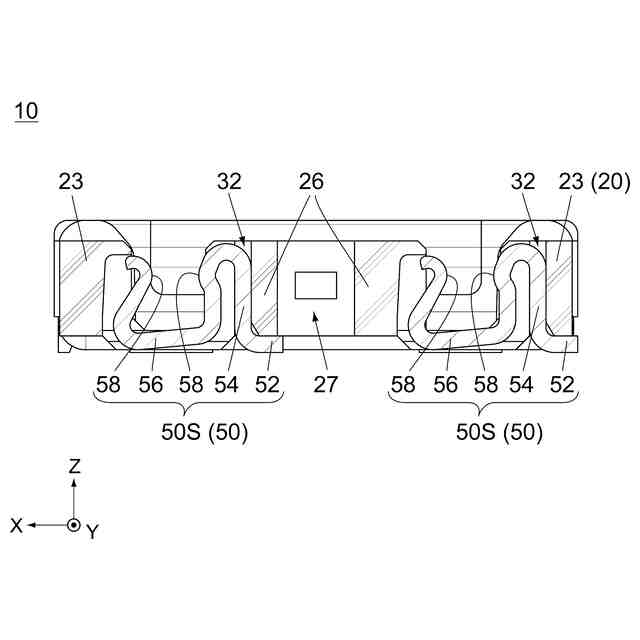

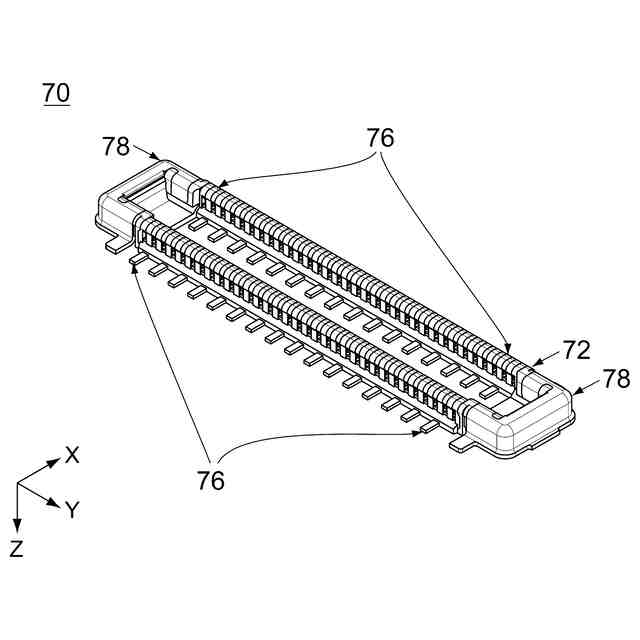

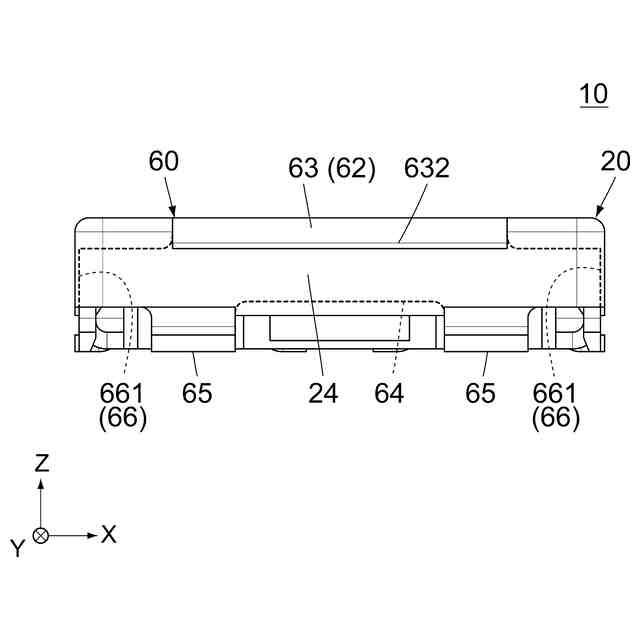

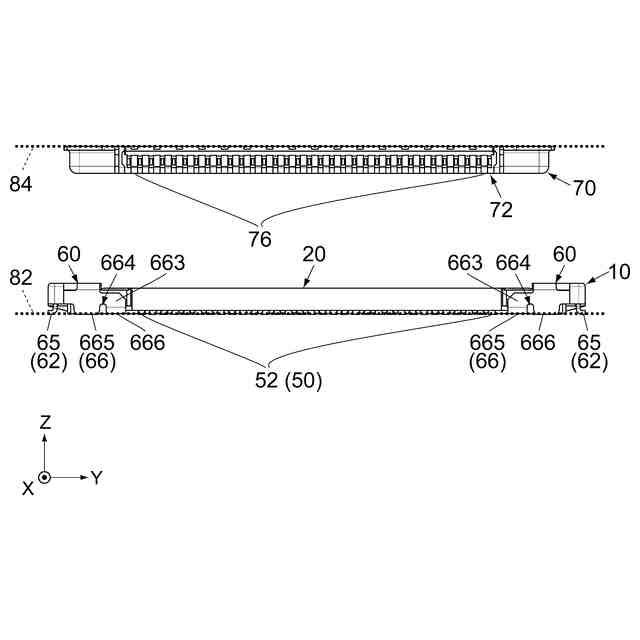

【解決手段】コネクタ10は、被保護部28を有するハウジング20と、ホールドダウン60とを備えている。ホールドダウン60は、基部62と、基部62の幅方向(X方向)における両側に夫々繋がった2つの側腕部66と、基部62からピッチ方向(Y方向)内側に延びる中腕部68とを有している。側腕部66の夫々は、ピッチ方向に沿って延びる側部664と、側部664の下端から幅方向内側に延びる延長部667と、延長部667から上方に向かって弾性変形可能に延びるバネ部668とを有している。中腕部68は、保護部684を有している。保護部684は、島状部26の被保護部28を覆っている。被保護部28には、バネ部668の弾性変形に伴う移動を許容する許容部282が形成されている。保護部684は、許容部282の上方に位置している。
【選択図】図10
特許請求の範囲【請求項１】
ハウジングと、ホールドダウンとを備えるコネクタであって、
前記ハウジングは、２つの長壁部と、２つの短壁部と、島状部と、底部とを有しており、
前記長壁部の夫々は、ピッチ方向に沿って延びており、
前記短壁部の夫々は、前記長壁部を、前記ピッチ方向と直交する幅方向において互いに連結しており、
前記島状部は、前記ピッチ方向及び前記幅方向によって規定される水平面において前記短壁部及び前記長壁部によって囲まれており、
前記底部は、前記ピッチ方向及び前記幅方向の双方と直交する上下方向において前記ハウジングの下側に位置しており、
前記島状部は、前記長壁部及び前記短壁部の夫々と前記底部によって連結されており、
前記島状部は、被保護部を有しており、
前記被保護部は、前記島状部の前記ピッチ方向における端部に位置しており、
前記ホールドダウンは、基部と、２つの側腕部と、中腕部とを有しており、
前記基部は、カバー部を有しており、
前記カバー部は、前記短壁部を上方から覆っており、
２つの前記側腕部は、前記基部の前記幅方向における両側に夫々繋がっており、
前記側腕部の夫々は、サイドカバー部と、側部と、延長部と、バネ部と、接点とを有しており、
前記側腕部の夫々において、前記サイドカバー部は、前記長壁部を上方から覆っており、前記側部は、前記サイドカバー部の前記幅方向における外側の部位に繋がっており、前記ピッチ方向に沿って延びており、前記延長部は、前記側部の下端から前記幅方向における内側に向かって延びており、前記バネ部は、前記延長部から上方に向かって弾性変形可能に延びており、前記接点は、前記バネ部に支持されており、
前記中腕部は、中間部と、保護部とを有しており、
前記中間部は、前記基部から前記ピッチ方向における内側に向かって延びており、
前記保護部は、前記中間部から延びており、前記島状部の前記被保護部を覆っており、
前記被保護部には、２つの許容部が形成されており、
２つの前記許容部は、前記幅方向における内側に向かって凹んでおり、前記バネ部の弾性変形に伴う移動を夫々許容し、
前記保護部は、２つの前記許容部の上方に位置しており、
前記側腕部の夫々において、前記側部の下端と前記延長部との間の境界には、曲げ部が形成されている
コネクタ。
続きを表示（約 310 文字）【請求項２】
請求項１記載のコネクタであって、
前記側腕部の夫々は、連結部を有しており、
前記側腕部の夫々において、前記連結部は、前記基部と前記側部とを互いに連結している
コネクタ。
【請求項３】
請求項１又は請求項２記載のコネクタであって、
前記中腕部は、埋設部を有しており、
前記埋設部は、前記島状部の内部に埋設されており、
前記埋設部は、第１部位と、第２部位とを有しており、
前記第１部位は、前記保護部から下方に向かって延びており、前記第２部位は、前記第１部位からピッチ方向における外側に向かって延びている
コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ホールドダウンを備えたコネクタに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
例えば、特許文献１には、このタイプのコネクタが開示されている。
【０００３】
図１５を参照すると、特許文献１のコネクタ９０は、絶縁本体（ハウジング）９２と、２つのガイド部材（ホールドダウン）９４とを備えている。ホールドダウン９４は、ハウジング９２のピッチ方向における両端に夫々取り付けられている。ホールドダウン９４は、ハウジング９２を補強するとともに、相手側コネクタ９８がコネクタ９０と嵌合する際に相手側コネクタ９８をガイドする。図１５を図１６と併せて参照すると、ホールドダウン９４の夫々は、２つの接触部（バネ部）９６を有している。バネ部９６の夫々は、コネクタ９０と相手側コネクタ９８とが嵌合した嵌合状態において、大電流が流れる端子として機能する。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１８／２３６０７０号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
相手側コネクタ９８がコネクタ９０と嵌合する際、バネ部９６が相手側コネクタ９８に突き当たって座屈するおそれがある。
【０００６】
そこで、本発明は、ホールドダウンのバネ部の座屈を防止可能な構造を有するコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明は、第１のコネクタとして、
ハウジングと、ホールドダウンとを備えるコネクタであって、
前記ハウジングは、２つの長壁部と、２つの短壁部と、島状部と、底部とを有しており、
前記長壁部の夫々は、ピッチ方向に沿って延びており、
前記短壁部の夫々は、前記長壁部を、前記ピッチ方向と直交する幅方向において互いに連結しており、
前記島状部は、前記ピッチ方向及び前記幅方向によって規定される水平面において前記短壁部及び前記長壁部によって囲まれており、
前記底部は、前記ピッチ方向及び前記幅方向の双方と直交する上下方向において前記ハウジングの下側に位置しており、
前記島状部は、前記長壁部及び前記短壁部の夫々と前記底部によって連結されており、
前記島状部は、被保護部を有しており、
前記被保護部は、前記島状部の前記ピッチ方向における端部に位置しており、
前記ホールドダウンは、基部と、２つの側腕部と、中腕部とを有しており、
前記基部は、カバー部を有しており、
前記カバー部は、前記短壁部を上方から覆っており、
２つの前記側腕部は、前記基部の前記幅方向における両側に夫々繋がっており、
前記側腕部の夫々は、サイドカバー部と、側部と、延長部と、バネ部と、接点とを有しており、
前記側腕部の夫々において、前記サイドカバー部は、前記長壁部を上方から覆っており、前記側部は、前記サイドカバー部の前記幅方向における外側の部位に繋がっており、前記ピッチ方向に沿って延びており、前記延長部は、前記側部の下端から前記幅方向における内側に向かって延びており、前記バネ部は、前記延長部から上方に向かって弾性変形可能に延びており、前記接点は、前記バネ部に支持されており、
前記中腕部は、中間部と、保護部とを有しており、
前記中間部は、前記基部から前記ピッチ方向における内側に向かって延びており、
前記保護部は、前記中間部から延びており、前記島状部の前記被保護部を覆っており、
前記被保護部には、２つの許容部が形成されており、
２つの前記許容部は、前記幅方向における内側に向かって凹んでおり、前記バネ部の弾性変形に伴う移動を夫々許容し、
前記保護部は、２つの前記許容部の上方に位置しており、
前記側腕部の夫々において、前記側部の下端と前記延長部との間の境界には、曲げ部が形成されている
コネクタを提供する。
【０００８】
本発明は、第２のコネクタとして、第１のコネクタであって、
前記側腕部の夫々は、連結部を有しており、
前記側腕部の夫々において、前記連結部は、前記基部と前記側部とを互いに連結している
コネクタを提供する。
【０００９】
本発明は、第３のコネクタとして、第１又は第２のコネクタであって、
前記中腕部は、埋設部を有しており、
前記埋設部は、前記島状部の内部に埋設されており、
前記埋設部は、第１部位と、第２部位とを有しており、
前記第１部位は、前記保護部から下方に向かって延びており、前記第２部位は、前記第１部位からピッチ方向における外側に向かって延びている
コネクタを提供する。
【発明の効果】
【００１０】
本発明によれば、ホールドダウンの延長部は、側部を形成する金属板を側部の下端において幅方向内側に曲げることで形成できる。延長部と側部との間の境界部は、上述のように形成された曲げ部であり、基板に強固に半田付けできる。また、本発明によれば、バネ部を島状部の近傍に配置できるため、長壁部にバネ部の弾性変形を許容する空間を形成する必要がない。このため、ハウジングの強度を高めることができる。
（【００１１】以降は省略されています）
