公開番号2025138110
公報種別公開特許公報(A)
公開日2025-09-25
出願番号2024036948
出願日2024-03-11
発明の名称紫外線照射装置
出願人旭化成株式会社
代理人弁理士法人RYUKA国際特許事務所
主分類A61L 2/10 20060101AFI20250917BHJP(医学または獣医学;衛生学)
要約【課題】筐体内の載置面に載置された物体の一部に対して、略均一な強度で紫外線を照射することができる紫外線照射装置を提供する。

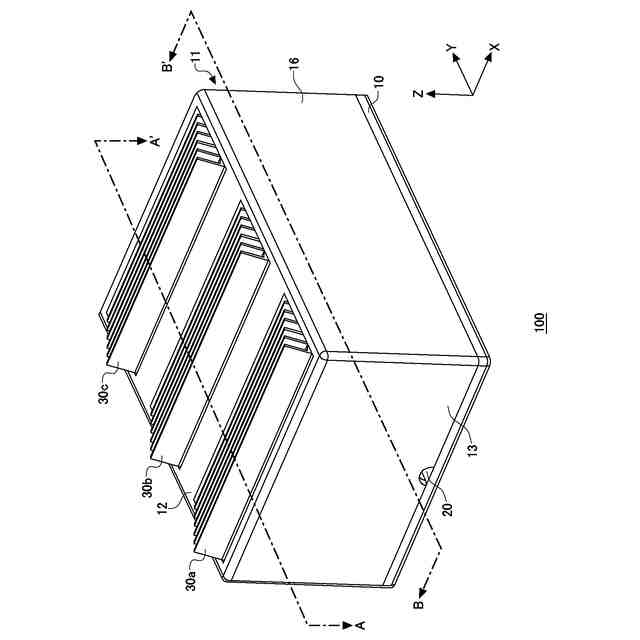

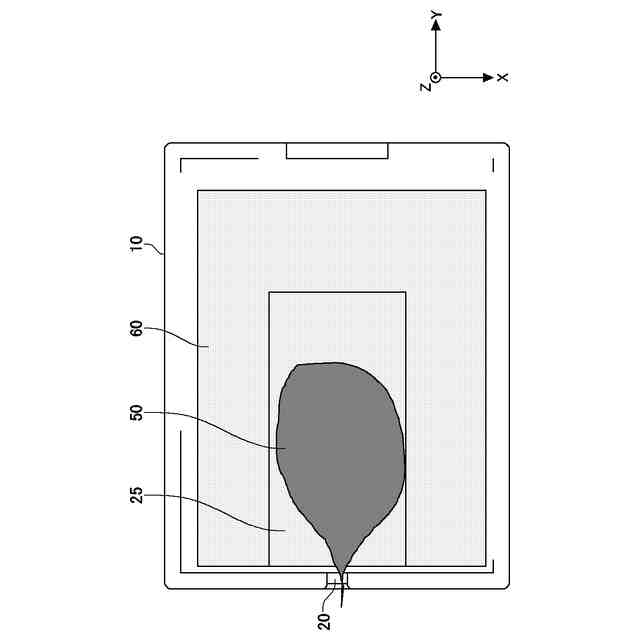

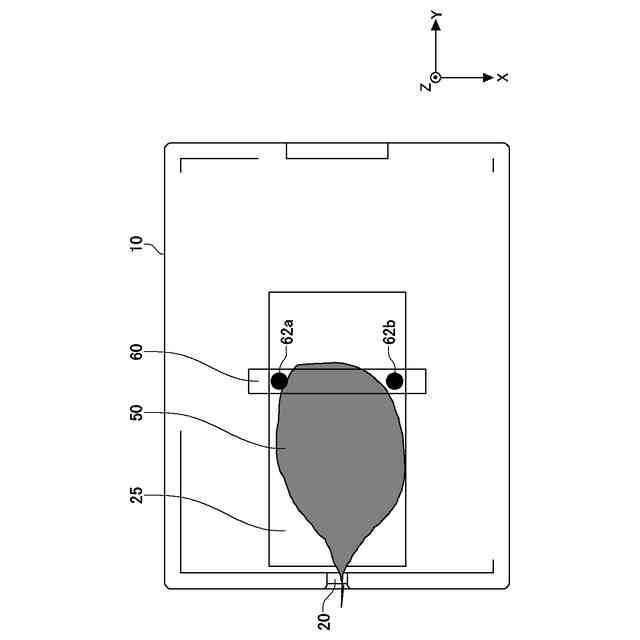

【解決手段】対象物を載せる載置面25を有する台10と、前記載置面に接続され、且つ前記対象物の一部を外部に露出させる開口20を含む第1側壁13を有し、前記載置面を覆うように前記台少なくとも一部が接合される筐体と、紫外線を前記載置面に向けて出力する発光面を有し、前記載置面に対向する前記筐体の内面に、前記発光面と前記載置面との成す前記開口側の角度が鋭角になるように前記発光面が前記載置面に対して傾斜した状態で、前記第1側壁側から前記第1側壁に対向する前記筐体の第2側壁側に向かって配列される複数の発光ダイオード32と、を備える。
【選択図】図1B
特許請求の範囲【請求項１】
対象物を載せる載置面を有する台と、
前記載置面に接続され、且つ前記対象物の一部を外部に露出させる開口を含む第１側壁を有し、前記載置面を覆うように前記台に少なくとも一部が接合される筐体と、
紫外線を前記載置面に向けて出力する発光面を有し、前記載置面に対向する前記筐体の内面に、前記発光面と前記載置面との成す前記開口側の角度が鋭角になるように前記発光面が前記載置面に対して傾斜した状態で、前記第１側壁側から前記第１側壁に対向する前記筐体の第２側壁側に向かって配列される複数の発光ダイオードと
を備える紫外線照射装置。
続きを表示（約 990 文字）【請求項２】

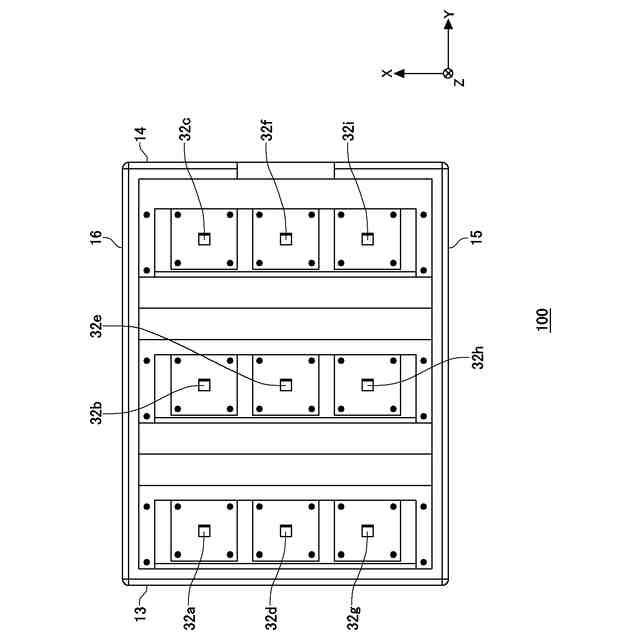

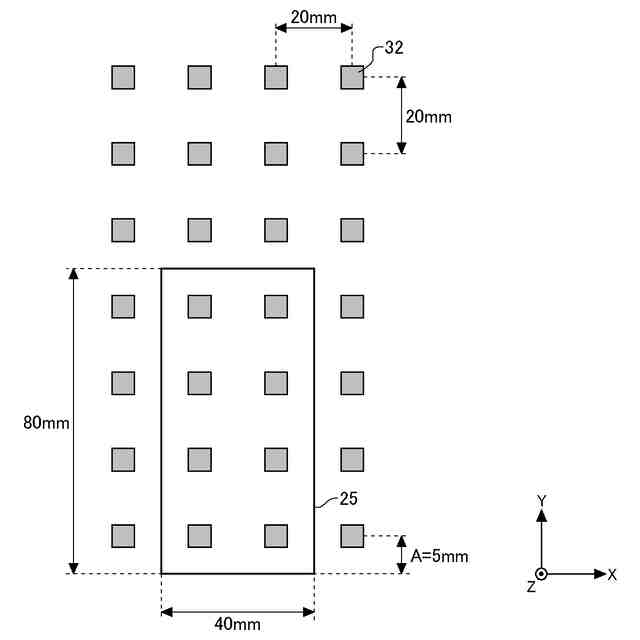

前記複数の発光ダイオードは、格子状に配列される、請求項１に記載の紫外線照射装置。
【請求項３】
前記筐体は、前記対象物の一部が前記開口を介して前記筐体の外側に露出した状態で前記載置面を覆う閉状態と、前記台と前記筐体との間の前記開口以外の空間を介して前記対象物が前記筐体の外部から前記載置面にアクセス可能な開状態とを切り替える機械的構造を有する、請求項１に記載の紫外線照射装置。
【請求項４】
前記機械的構造は、前記筐体を前記台に対して着脱可能にする構造である、請求項３に記載の紫外線照射装置。
【請求項５】
前記機械的構造は、前記第１側壁が前記筐体の本体に対して、開閉するヒンジ構造又はスライドするスライド構造である、請求項３に記載の紫外線照射装置。
【請求項６】
前記機械的構造は、前記筐体の前記第１側壁以外の側壁と前記台とを連結し、前記筐体が前記台に対して開閉するヒンジ構造である、請求項３に記載の紫外線照射装置。
【請求項７】
前記第１側壁の厚さをＴ、前記開口の径をＤ、前記開口と前記複数の発光ダイオードのうち、前記開口から最も遠位に設けられる発光ダイオードとを結ぶ直線と、前記載置面とのなす角をφとした場合、
Ｄ＜Ｔ×ｔａｎφを満たす、
請求項１に記載の紫外線照射装置。
【請求項８】

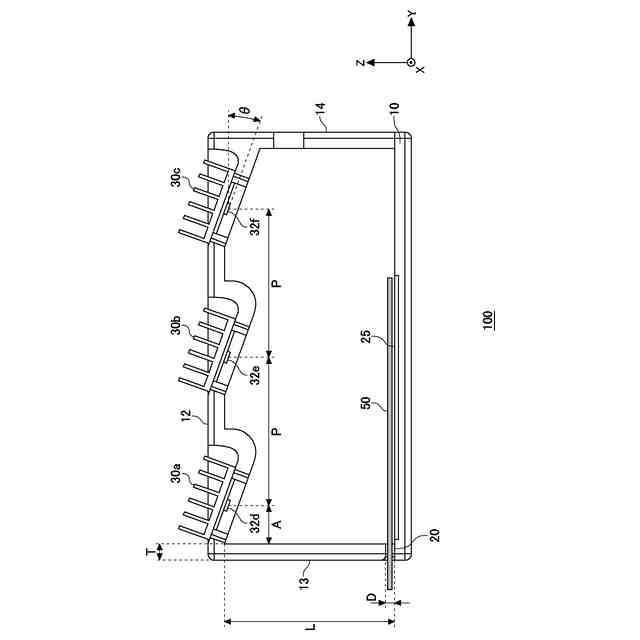

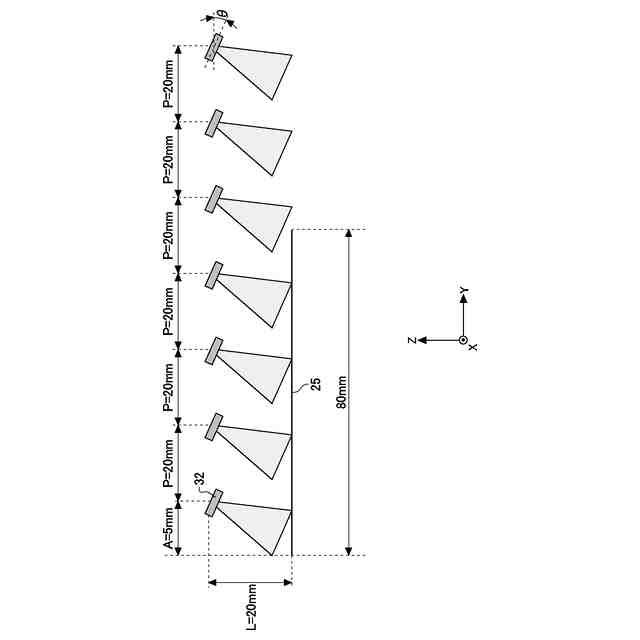

前記第１側壁から、前記複数の発光ダイオードのうち前記第１側壁に最も近い第１発光ダイオードまでの距離をＡ、前記複数の発光ダイオード同士の距離をＰ、前記第１発光ダイオードから前記載置面までの距離をＬとした場合、

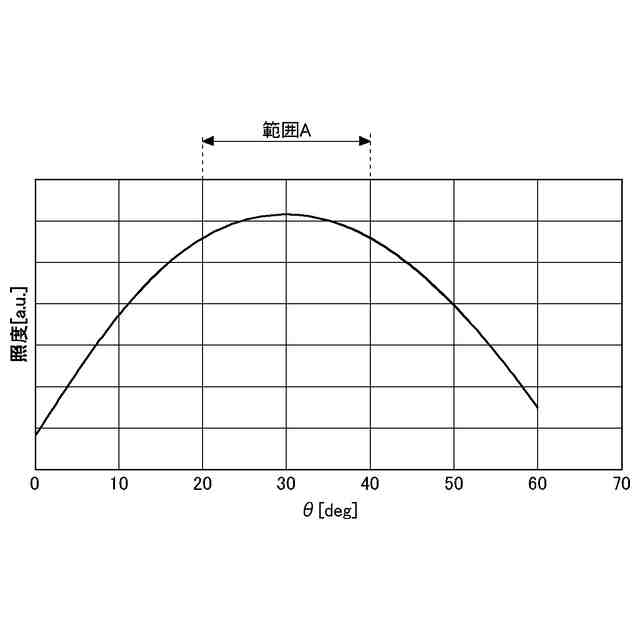

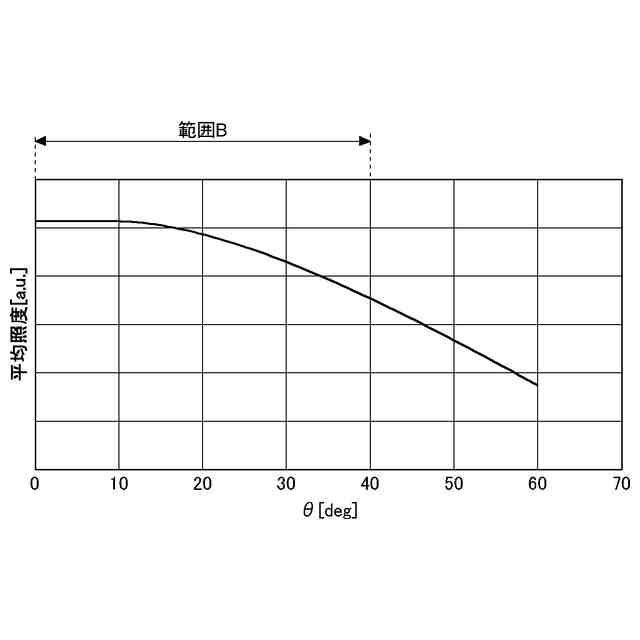

前記角度は、θ≦４０度、且つ
ａｒｃｔａｎ（（Ａ＋Ｐ／３）／Ｌ）－１０度≦θ≦ａｒｃｔａｎ（（Ａ＋Ｐ／３）／Ｌ）＋１０度
を満たす角度θである、請求項１に記載の紫外線照射装置。
【請求項９】
前記距離Ａ、Ｐ、Ｌは、
ａｒｃｔａｎ（（Ａ＋Ｐ／３）／Ｌ）≦３０度を満たす、
請求項８に記載の紫外線照射装置。
【請求項１０】
前記複数の発光ダイオードは、２００ｎｍから２８０ｎｍまでの波長を有する紫外線を照射する、請求項１に記載の紫外線照射装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、紫外線照射装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、「殺菌のために、手に装着された状態の手袋に対して紫外線を照射する紫外線照射装置」が記載されている。特許文献２には、「立体物の処理面に紫外線を照射する紫外線照射装置」が記載されている。
［先行技術文献］
［特許文献］
［特許文献１］特許５０１９６２８号
［特許文献２］特開２０１７－２４３６２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００３】
筐体内の載置面に載置された物体の一部に対して、略均一な強度で紫外線を照射することが望まれている。
【課題を解決するための手段】
【０００４】
本発明の第１の態様においては、対象物を載せる載置面を有する台と、前記載置面に接続され、且つ前記対象物の一部を外部に露出させる開口を含む第１側壁を有し、前記載置面を覆うように前記台に少なくとも一部が接合される筐体と、紫外線を前記載置面に向けて出力する発光面を有し、前記載置面に対向する前記筐体の内面に、前記発光面と前記載置面との成す前記開口側の角度が鋭角になるように前記発光面が前記載置面に対して傾斜した状態で、前記第１側壁側から前記第１側壁に対向する前記筐体の第２側壁側に向かって配列される複数の発光ダイオードと、を備える紫外線照射装置を提供する。
【０００５】
前記複数の発光ダイオードは、格子状に配列されてよい。
【０００６】
何れかの前記紫外線照射装置において、前記筐体は、前記対象物の一部が前記開口を介して前記筐体の外側に露出した状態で前記載置面を覆う閉状態と、前記台と前記筐体との間の前記開口以外の空間を介して前記対象物が前記筐体の外部から前記載置面にアクセス可能な開状態とを切り替える機械的構造を有してよい。
【０００７】
何れかの前記紫外線照射装置において、前記機械的構造は、前記筐体を前記台に対して着脱可能にする構造であってよい。
【０００８】
何れかの前記紫外線照射装置において、前記機械的構造は、前記第１側壁が前記筐体の本体に対して、開閉するヒンジ構造又はスライドするスライド構造であってよい。
【０００９】
何れかの前記紫外線照射装置において、前記機械的構造は、前記筐体の前記第１側壁以外の側壁と前記台とを連結し、前記筐体が前記台に対して開閉するヒンジ構造であってよい。
【００１０】
何れかの前記紫外線照射装置において、前記第１側壁の厚さをＴ、前記開口の径をＤ、前記開口と前記複数の発光ダイオードのうち、前記開口から最も遠位に設けられる発光ダイオードとを結ぶ直線と、前記載置面とのなす角をφとした場合、
Ｄ＜Ｔ×ｔａｎφを満たしてよい。
（【００１１】以降は省略されています）
