発行日2025-07-04
公報種別意匠公報(S)
登録番号1718414
登録日2022-06-20
意匠に係る物品型枠材
意匠分類L1-300(仮設工事用品)
出願番号2022005317
出願日2022-03-15
意匠権者株式会社片桐
代理人個人

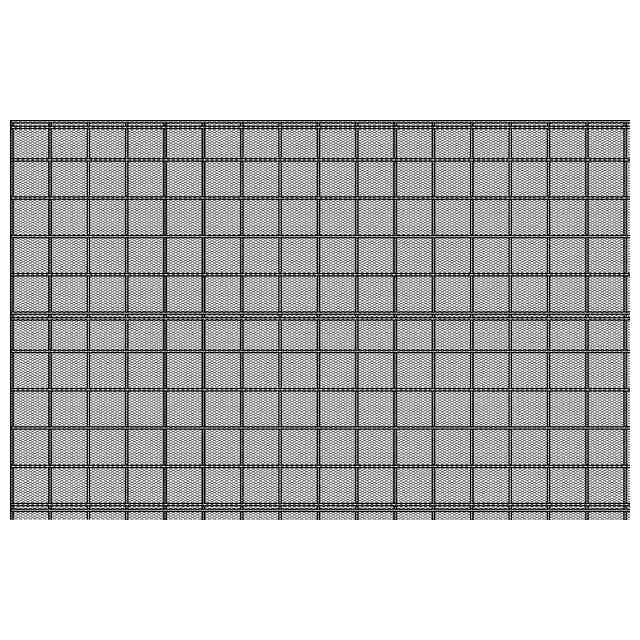

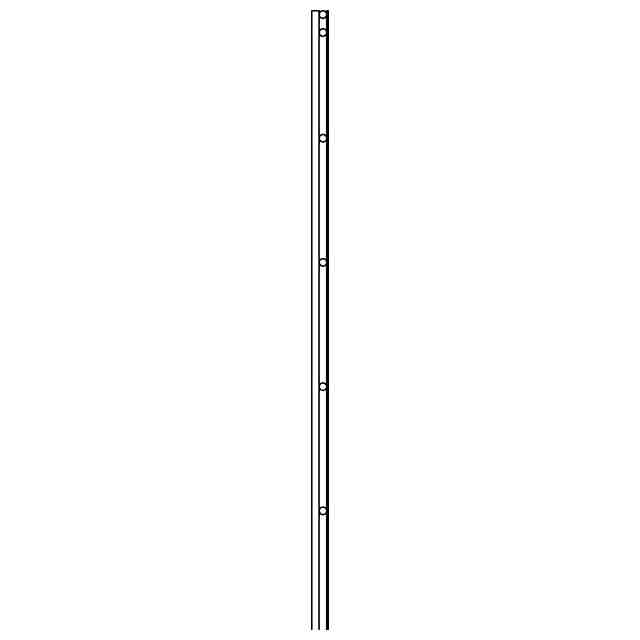

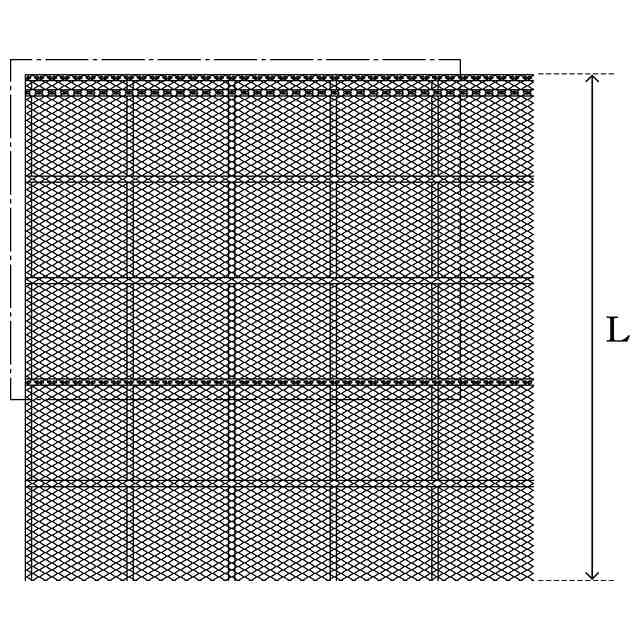

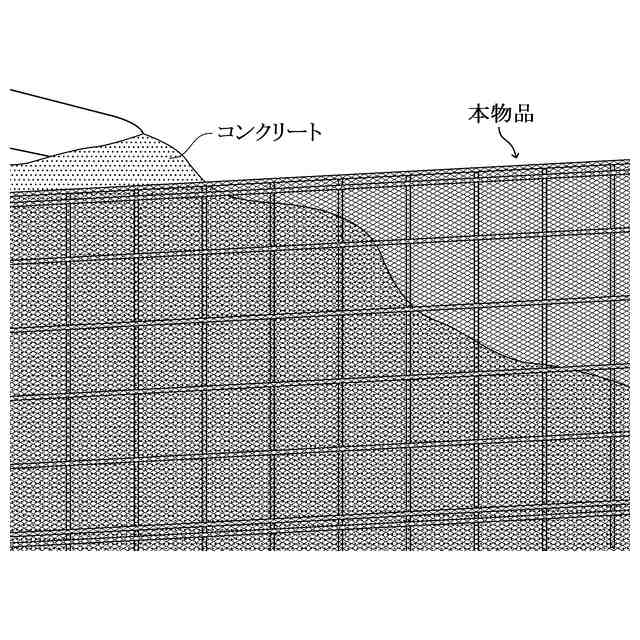

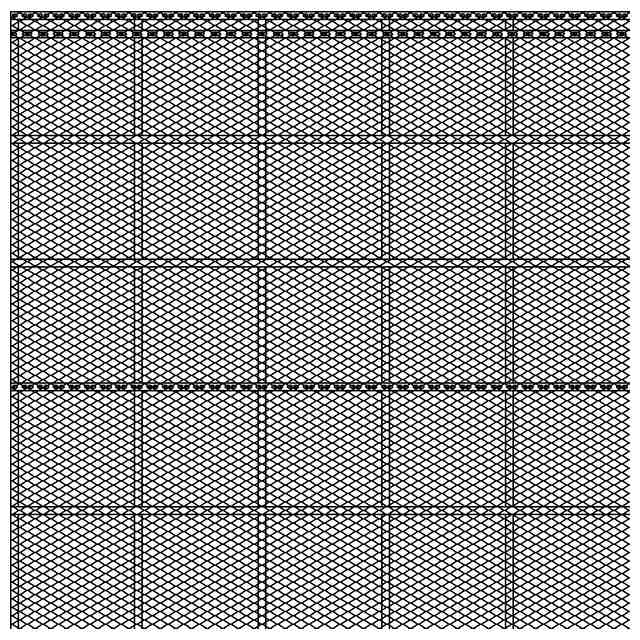

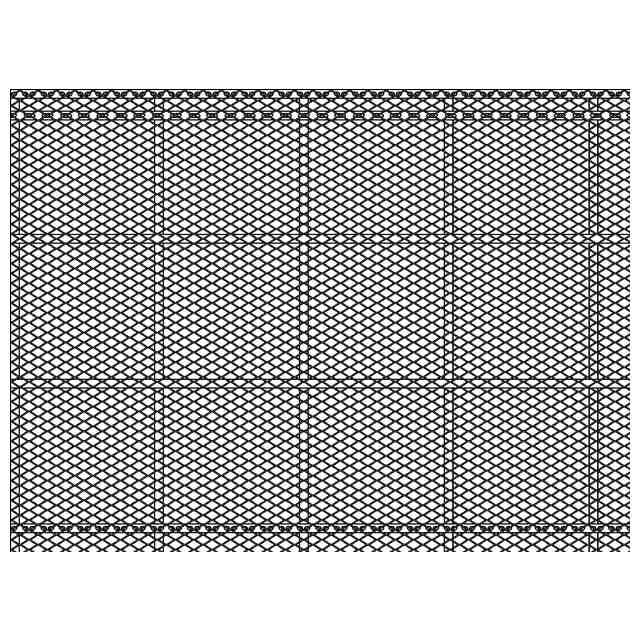

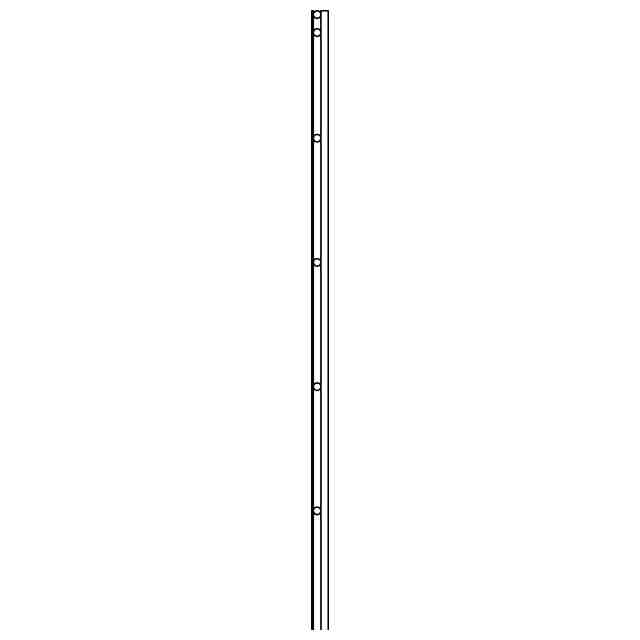

意匠に係る物品の説明本物品は、例えば、コンクリート又はモルタルの型枠材又はその一部として用いられるものである。具体的には、本物品は、例えば正面図、参考正面図における一点鎖線で囲われた領域を拡大した正面図の一部拡大図、及び左側面図に示すように、端部のみが2つ連なった横筋であるために不揃いとなっている約6mm径の横筋と約6mm径の縦筋とからなる略格子状の枠材と、略平坦なラス網材とを溶接することによって重ね合わせた構造を備える。なお、本物品は、該端部の2連の横筋及びその他の横筋4本のうちの該端部の2連の横筋から3つ離れた横筋が溶接されている。また、本物品は、使用状態においては、使用状態を示す参考図1及び使用状態を示す参考図2に示すように、正面図において上下左右に繰り返し連続させることにより、施工対象の事情に応じた大きさの変更が可能である。また、参考正面図に示す本物品の長さ(L)の例は、約500mmである。
意匠の説明この意匠は、正面図において上下左右に繰り返し連続するものである。

関連意匠
