意匠ウォッチ

発行日2025-06-02
公報種別意匠公報(S)
登録番号1771428
登録日2024-05-17
意匠に係る物品コンクリートのインピーダンス計測用装置
意匠分類J1-400(計量器、測定機械器具及び測量機械器具)
出願番号2023021698
出願日2023-10-19
意匠権者戸田建設株式会社,ムネカタインダストリアルマシナリー株式会社
代理人個人

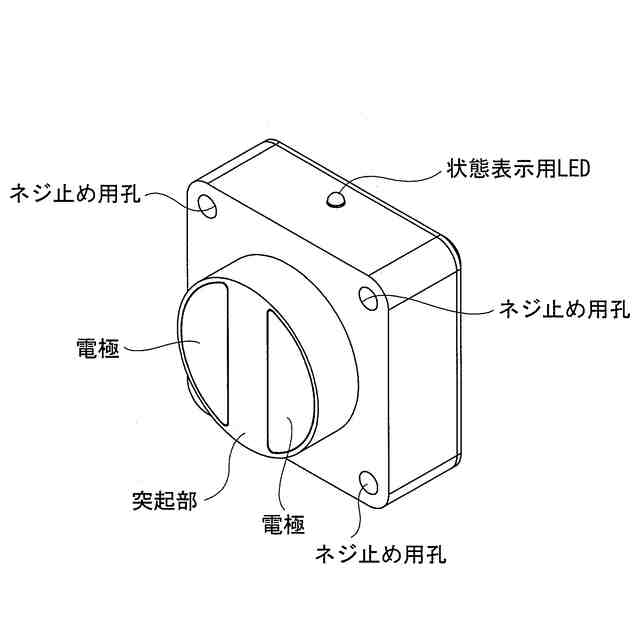

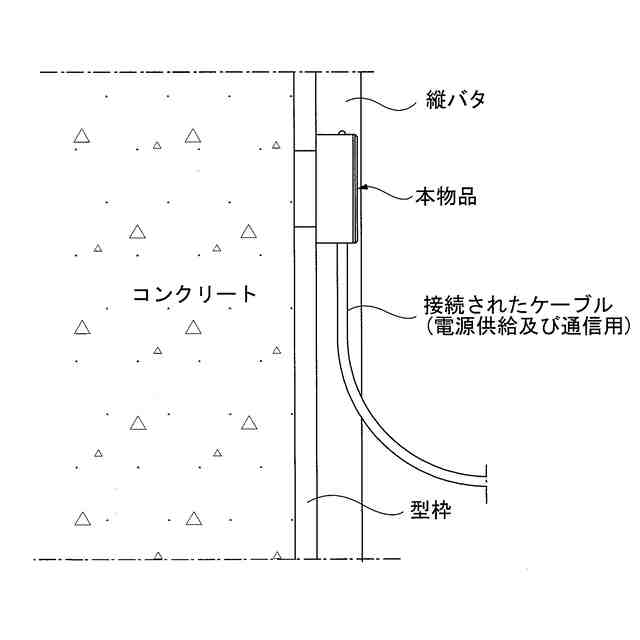

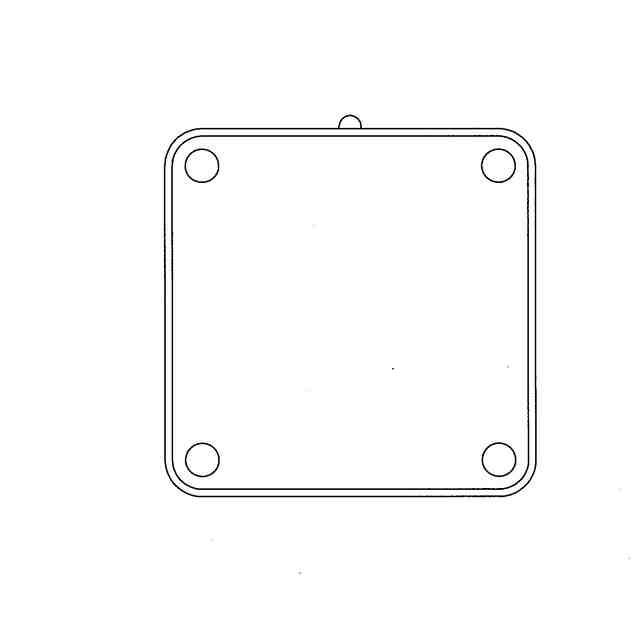

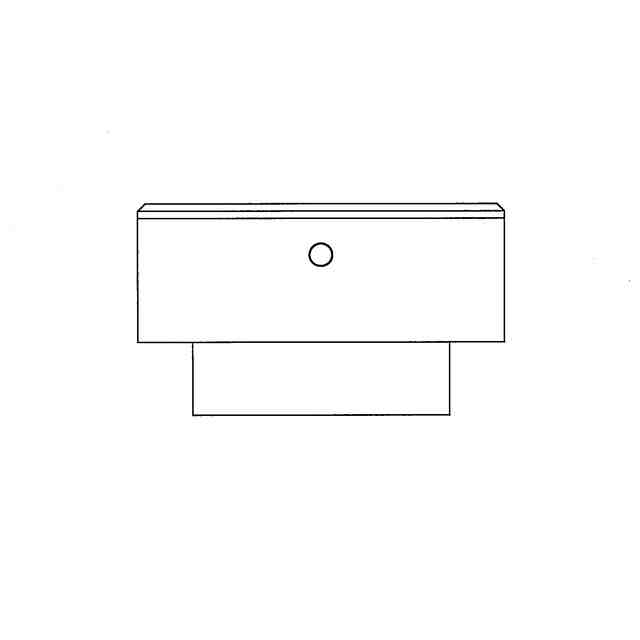

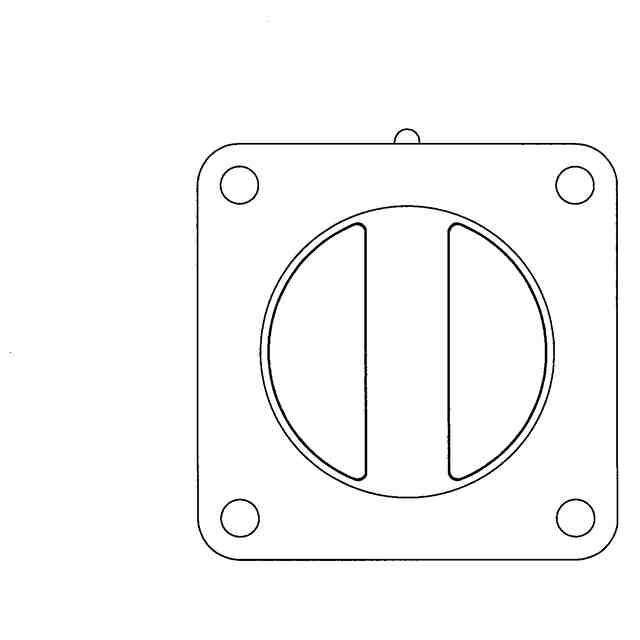

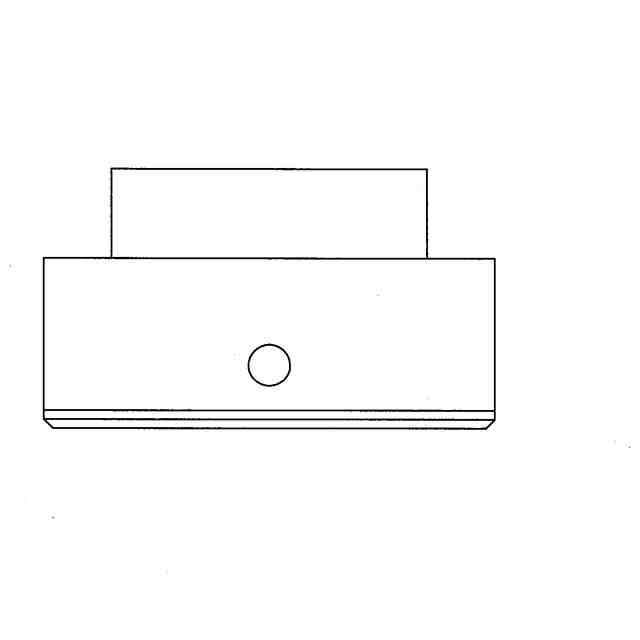

意匠に係る物品の説明本物品は、コンクリートの打設時にコンクリートのインピーダンス(電気抵抗値)を計測するための計測用装置である。参考斜視図に示されるように、正面に円柱状の突起部を有し、この突起部の前面に左右一対で弓形状の電極を備える。上面には状態表示用LEDを備え、電極が空気に接触している場合(コンクリート未充填)は赤色に点灯し、コンクリートに接触している場合(コンクリート充填状態)は緑色に点灯する。四隅には夫々ネジ止め用孔を有する。使用状態を示す参考断面図に示されるように、予め前記突起部に整合する孔を型枠に設けておき、この孔に本物品の突起部を差し込んで型枠に設置しネジによって固定する。また、本物品に電源供給及び通信用ケーブルを接続する。そして、型枠の内部にコンクリートが充填された際に、このコンクリートのインピーダンス(電気抵抗値)を計測する。

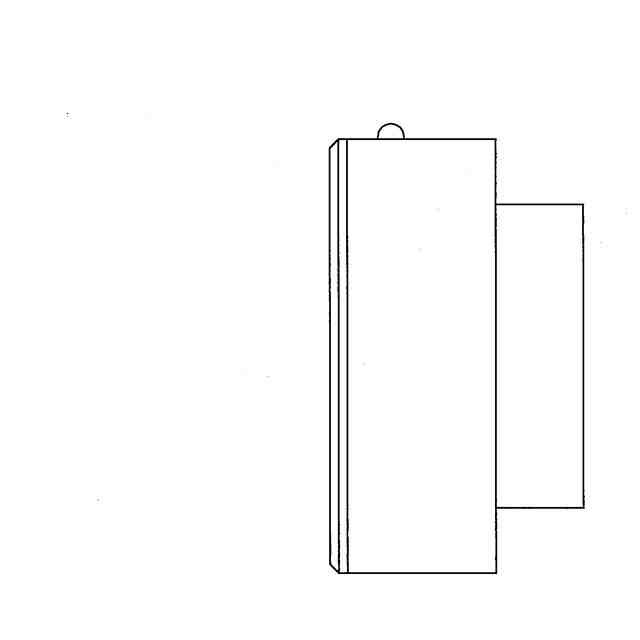

意匠の説明右側面図は左側面図と同一にあらわれるため省略する。

関連意匠
