発行日2025-06-04
公報種別意匠公報(S)
登録番号1771636
登録日2024-05-21
意匠に係る物品薬剤塗布パッド
意匠分類J7-100(医療機械器具)
出願番号2023012862
出願日2023-06-23
意匠権者株式会社サニー
代理人

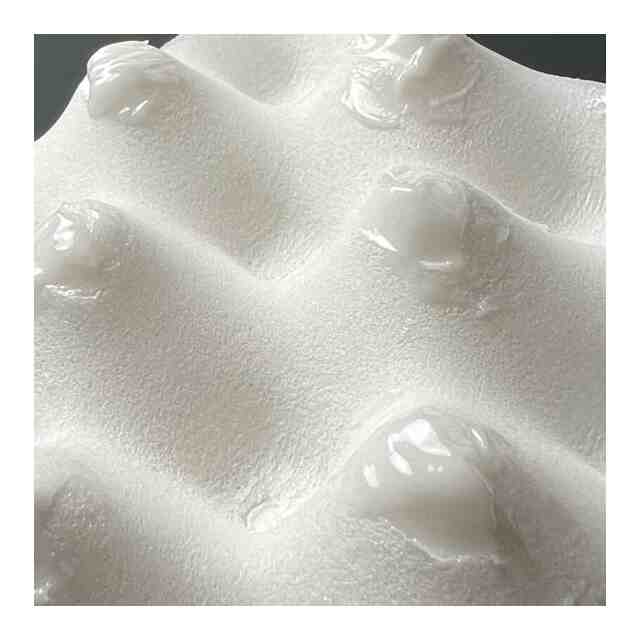

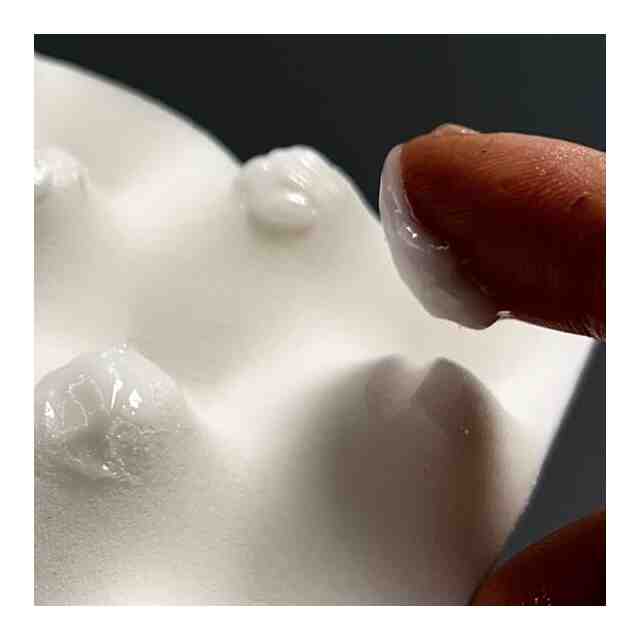

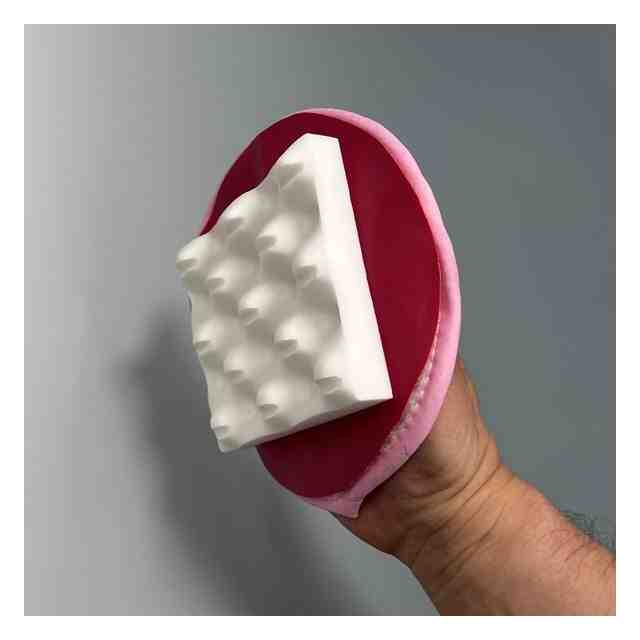

意匠に係る物品の説明本物品は薬剤を僅かな力で塗布する目的形状のパッドで、薬剤の浸透しない独立気泡体の発泡体、例えばポリエチレンの発泡体に波型に凸凹加工の施されたもので、その全ての波型凸部頂点付近から同一方向に切り込みを施し、その切込み部に体に塗布する薬剤を配置し、塗布する箇所に軽く押し当てながら、切込みの施された方向に往復運動を繰り返すことで薬剤が均一に塗布されていく。発泡体は肌に接触することから発泡倍率の高いものを選択する。波型凸部に配置された薬剤は、波型凸部の先端で肌に塗布されるので、手の平などで塗布押し広げる場合の面で押し広げる場合と比べて、接地箇所、接地面が少なく軽い力で塗布することが出来る。薬剤は液状のものは、切込み部に留まり難いので塗布する薬剤としては適さない。軟膏剤の様な薬の塗布に適している。またこの形状による塗布は、凸部先端部付近の切込み部周辺のみで塗布が行われるので薬剤のロスは手で塗る場合よりも低減化される。本登録申請の物品のパッドは、道具に取り付けて使用する。軽い力で塗布することが出来て、塗布する労力が軽減される。

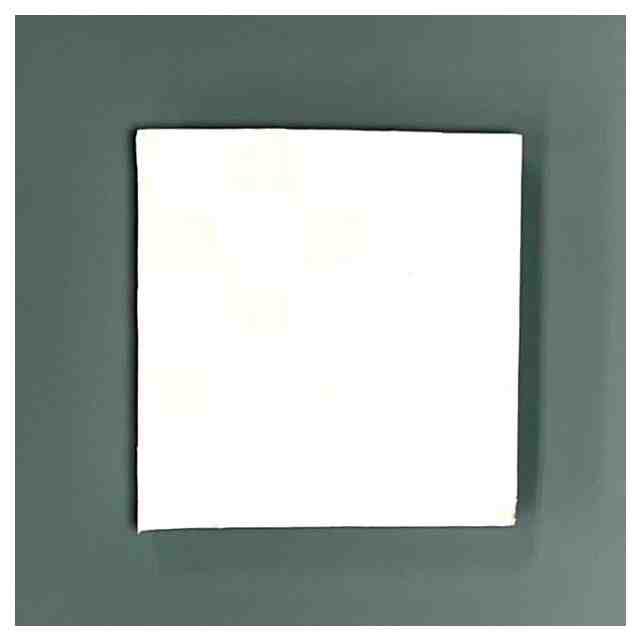

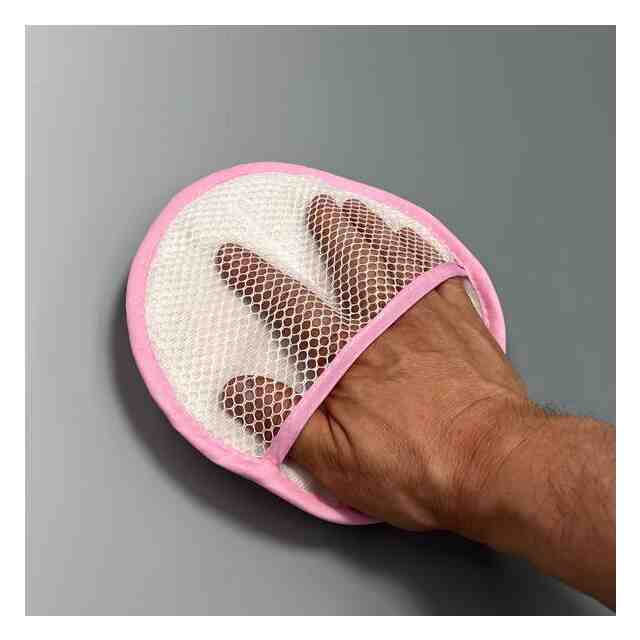

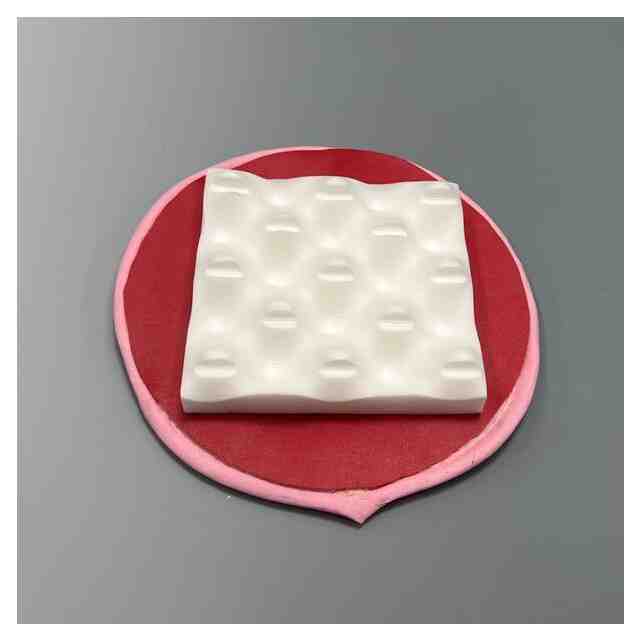

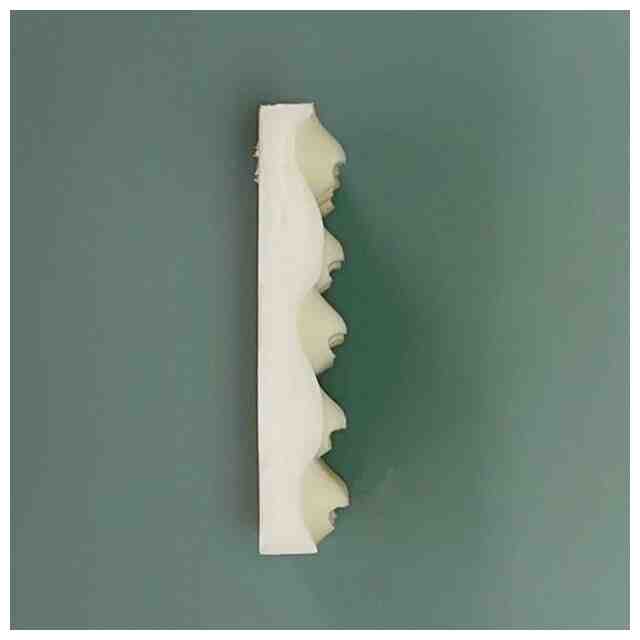

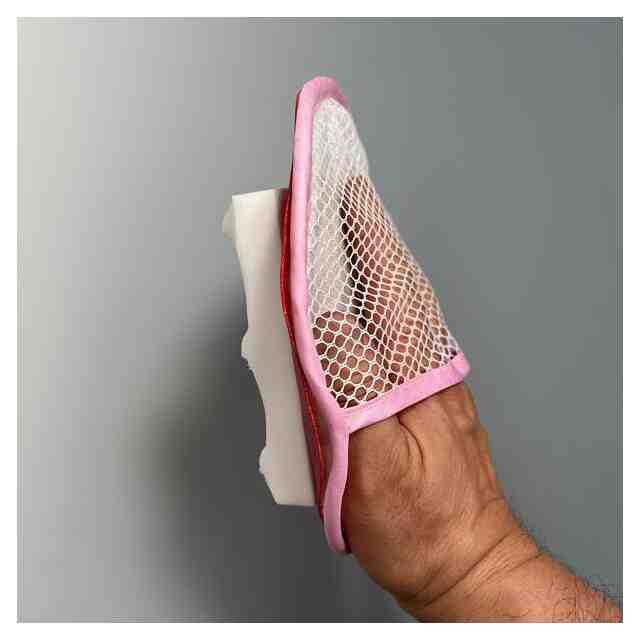

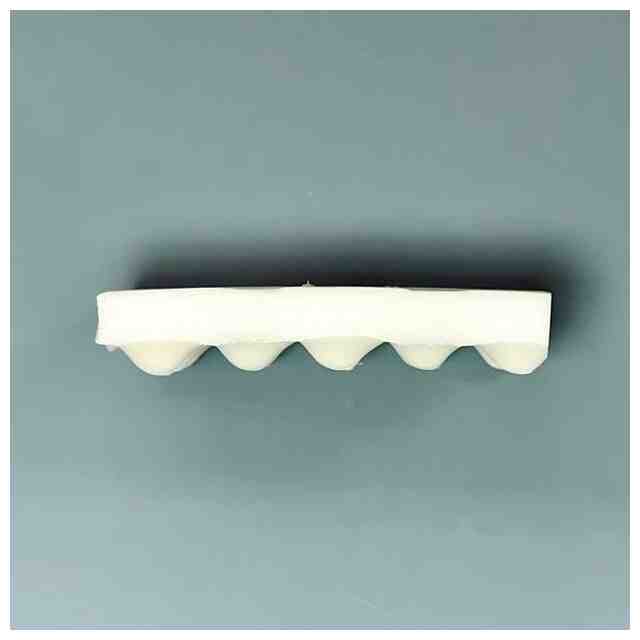

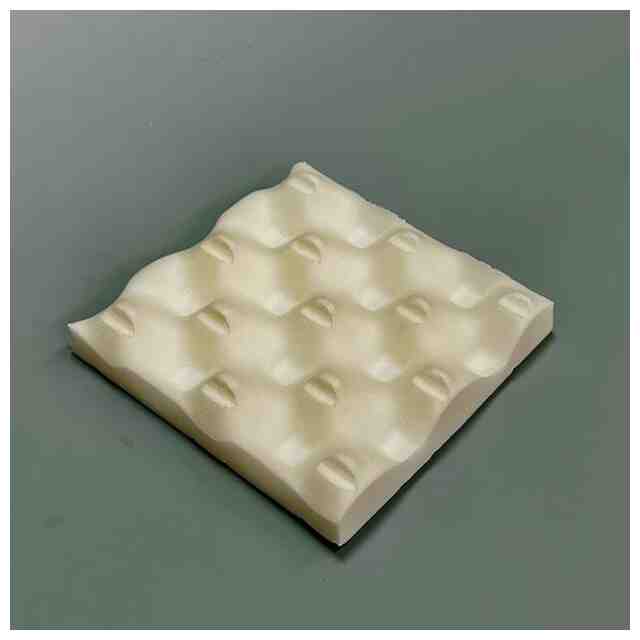

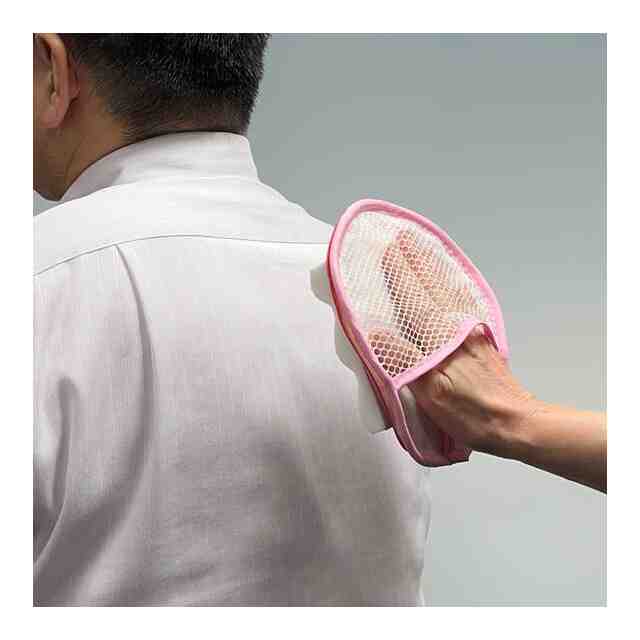

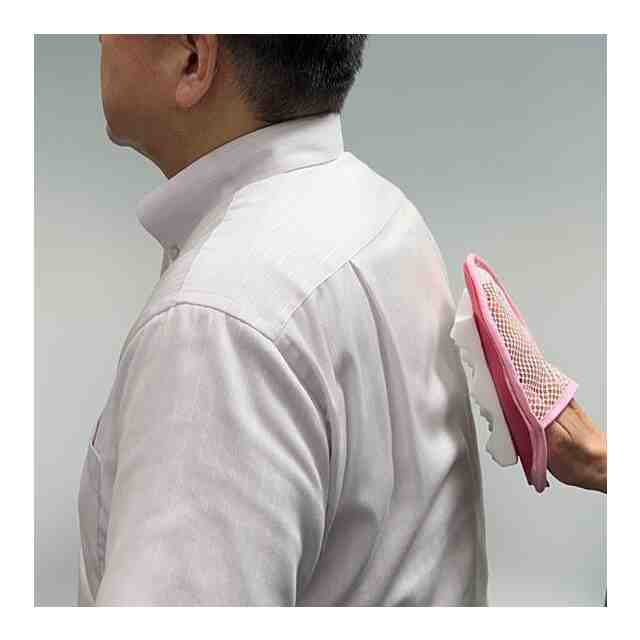

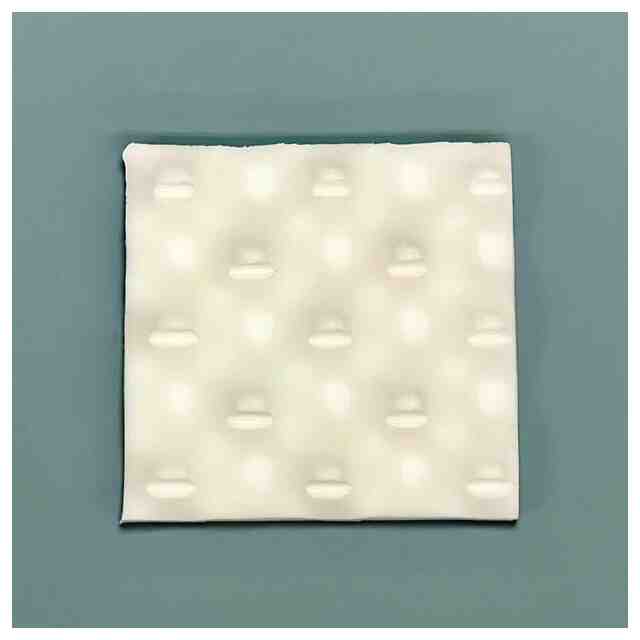

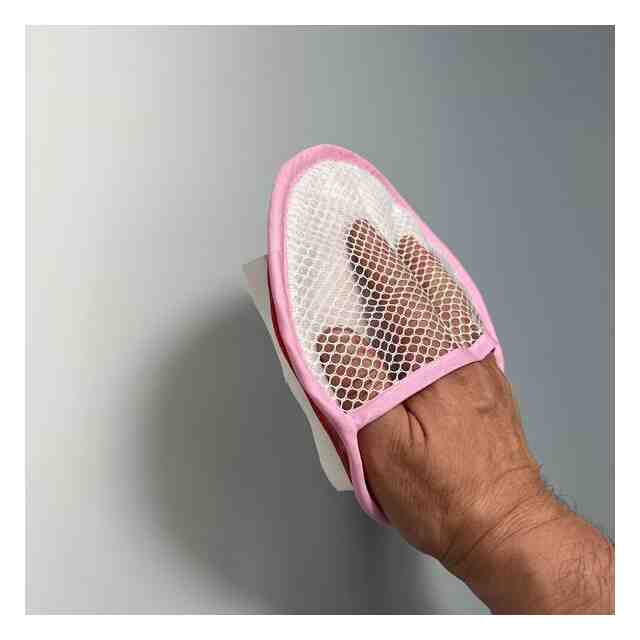

意匠の説明図面で表現するのが困難であるので、写真で六面図に相当する写真、斜視図に相当する写真を2方向からのもので示した。また実際の使用状況を説明するための実施例の写真を示した。撮影に使用した登録申請する物品形状の発泡体が白色をしている為、形状が判りやすい様に背面を白にせず暗い色を配置した。

関連意匠
