発行日2024-08-14
公報種別意匠公報(S)
登録番号1777671
登録日2024-08-05
意匠に係る物品地中箱用管体接続ブロック
意匠分類M2-440(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024007273
出願日2022-07-05
意匠権者共和ゴム株式会社
代理人個人,個人,個人,個人,個人

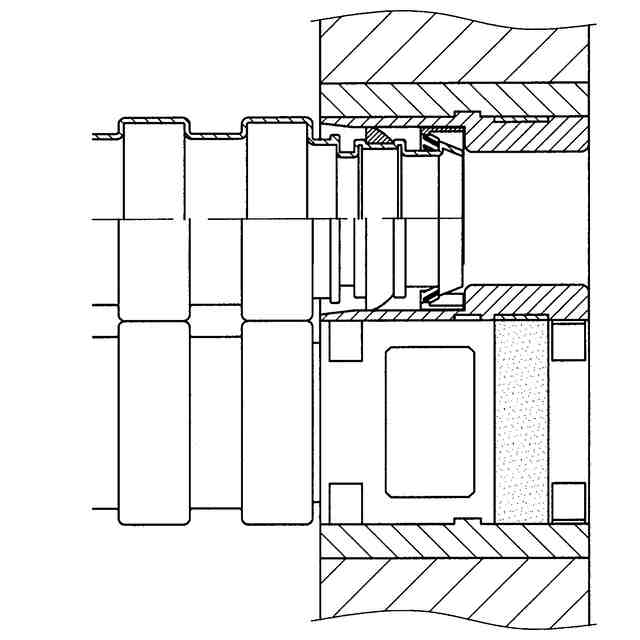

意匠に係る物品の説明本物品は、マンホールやハンドホールのような地中箱の管体を接続する部分を構成するためのものである。管体を接続するための貫通した接続穴を一つ有する角柱形状であり、接続穴のない4つの側面には本物品同士を互いに結合しあう構造が設けられている。結合のための構造のほか、4つの側面の一部には、水分を吸収して膨張する水膨張不織布が設けられており、この水膨張性不織布は全周にわたって一定幅の帯状にのびている。このような本物品は、接続される管体の大きさに応じて必要数のものが所望の配置で互いに結合されて1つの組立て体とされ、地中箱の開口部に嵌め込まれてエポキシパテを用いて固定される。

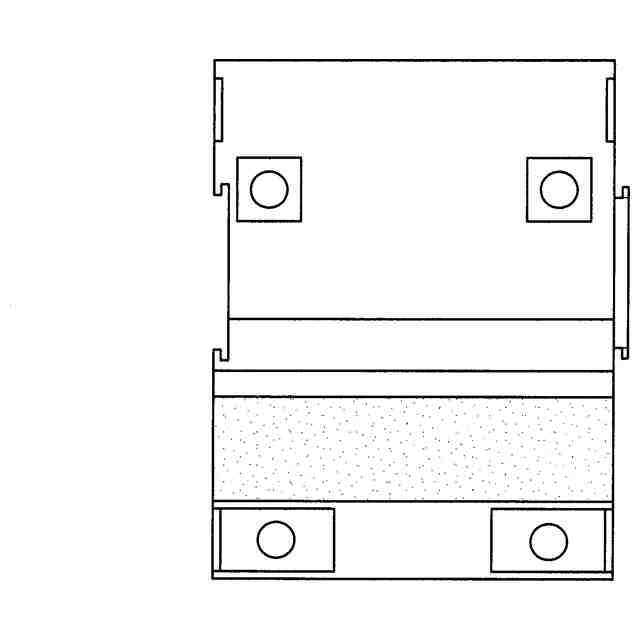

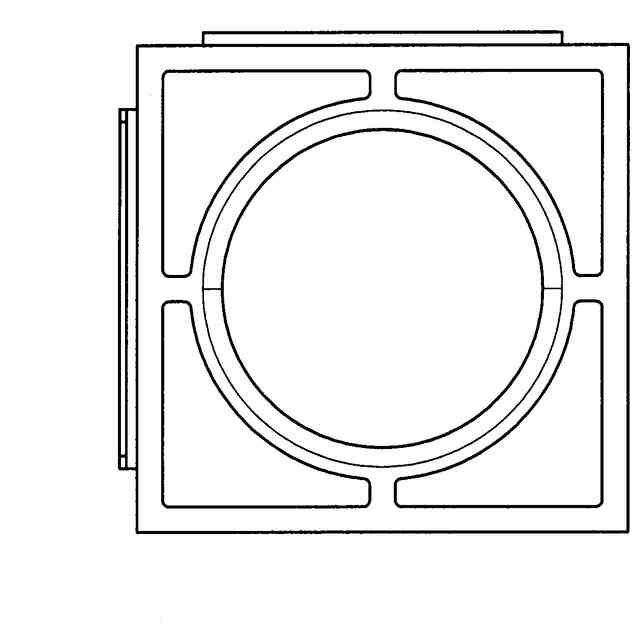

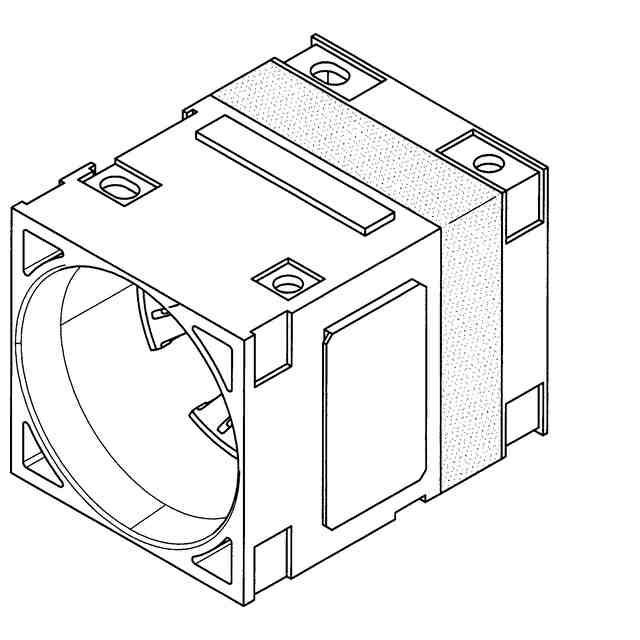

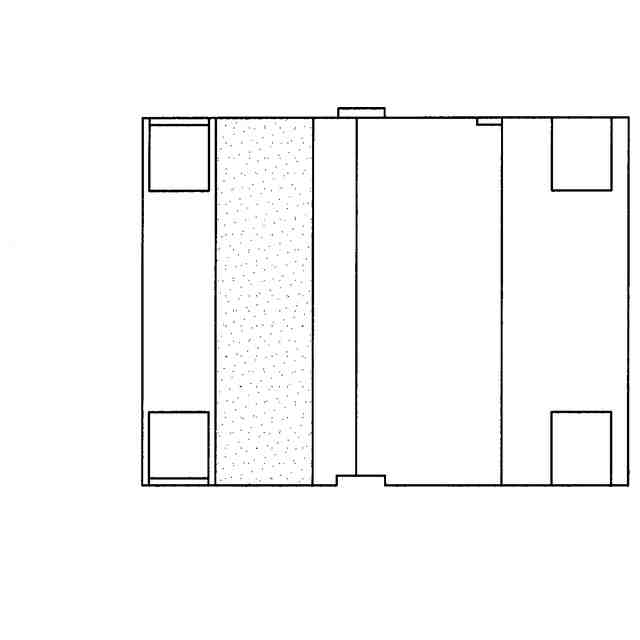

意匠の説明「正面図、右側面図及び平面をあらわす図」、「背面、左側面及び底面をあらわす図」、正面図及び背面図にあらわれる細線は、表面の立体形状をあらわすための線である。
