意匠ウォッチ

発行日2024-08-29
公報種別意匠公報(S)
登録番号1778707
登録日2024-08-21
意匠に係る物品戸当り装置用開き戸側部材
意匠分類L4-695(建築用構成品)
出願番号2024002240
出願日2024-02-02
意匠権者マツ六株式会社
代理人弁理士法人あーく事務所

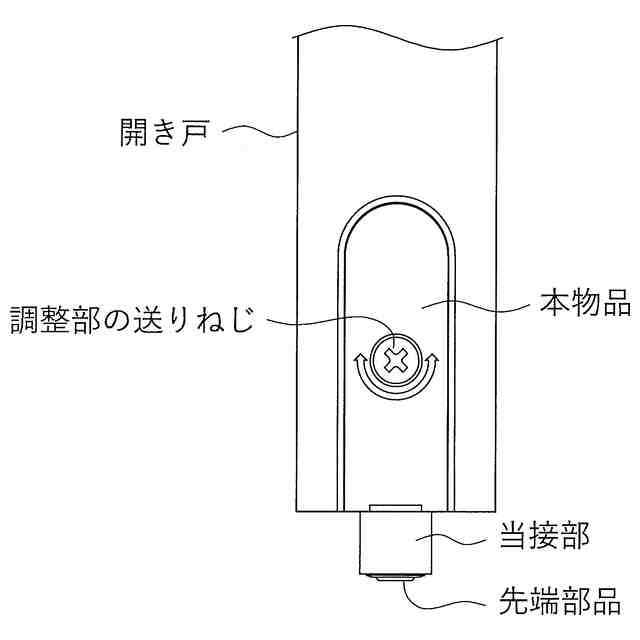

意匠に係る物品の説明本物品は、開き戸の最大開扉量を規定する戸当り装置の開き戸側の部材として使用されるものであり、使用状態を示す参考図に示すように、開き戸の自由端側の下端部に設けられ、床面に設けられた戸当り装置の床側部材と当接する。床側部材と当接する当接部は、本物品に内蔵されている調整部の昇降機構により昇降し、開き戸の下面からの突出量が調整される。突出量の調整は、調整部の送りねじを何れかの方向に回動させることにより行われ、先端部品と床面との間に隙間が確保される程度に突出量が調整される。開き戸が経年変化によりその自由端側の下端部が下がる方向に傾き、先端部品が床面と接触すると、先端部品は当接部内に待避するようになされており、床面に対する先端部品の接触圧の低減が図られる。これにより、開き戸の開閉動作に伴って床面に対して先端部品が摺動される際の負荷が低減され、床面の損傷が抑制される。

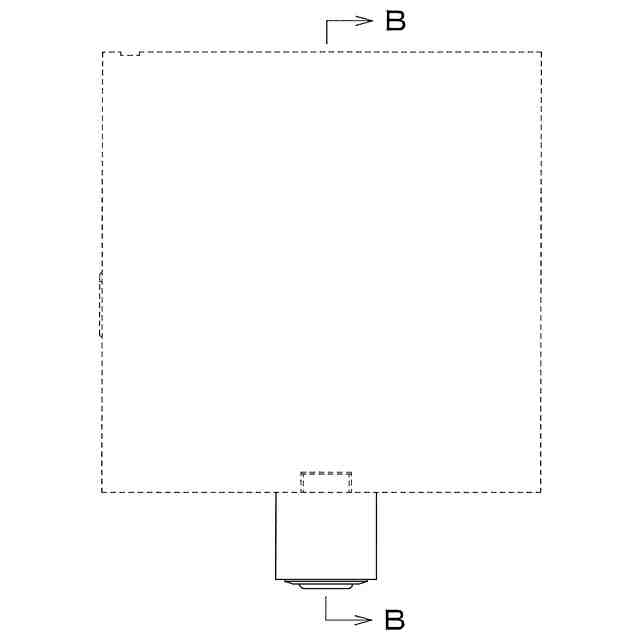

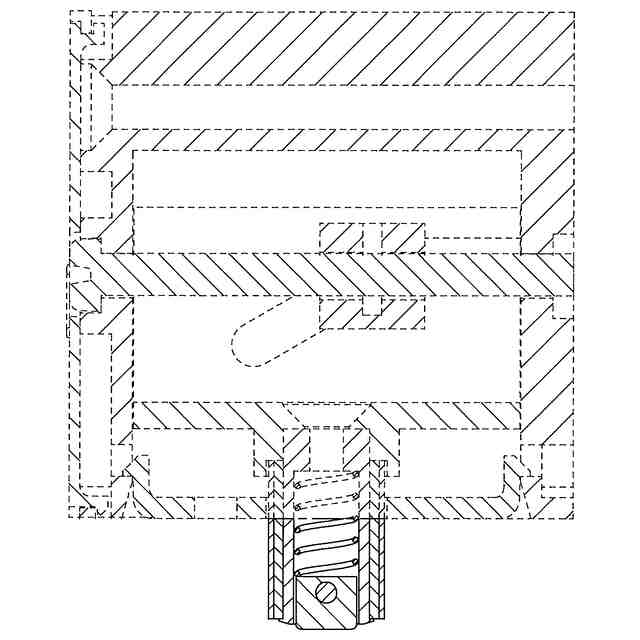

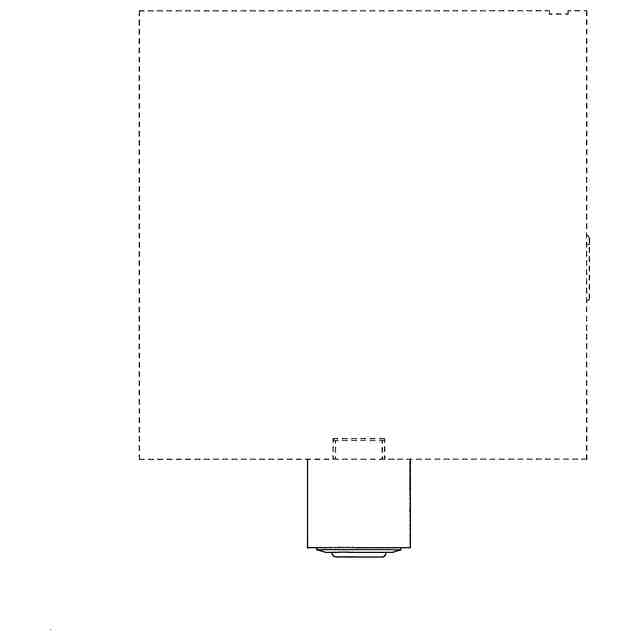

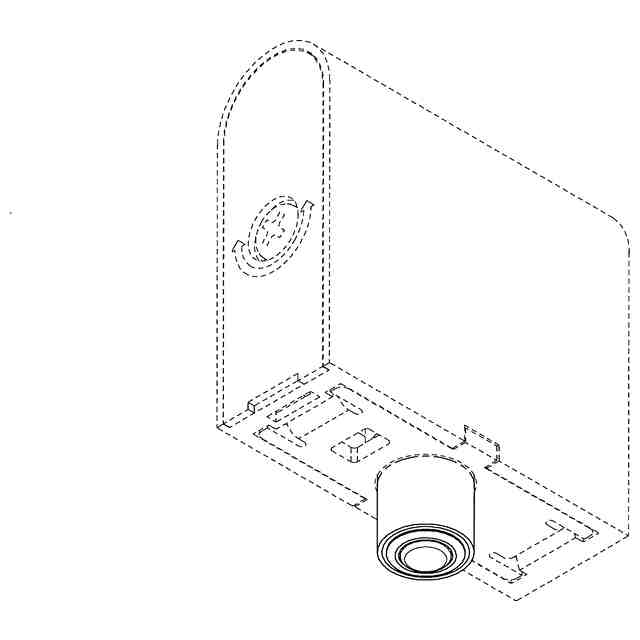

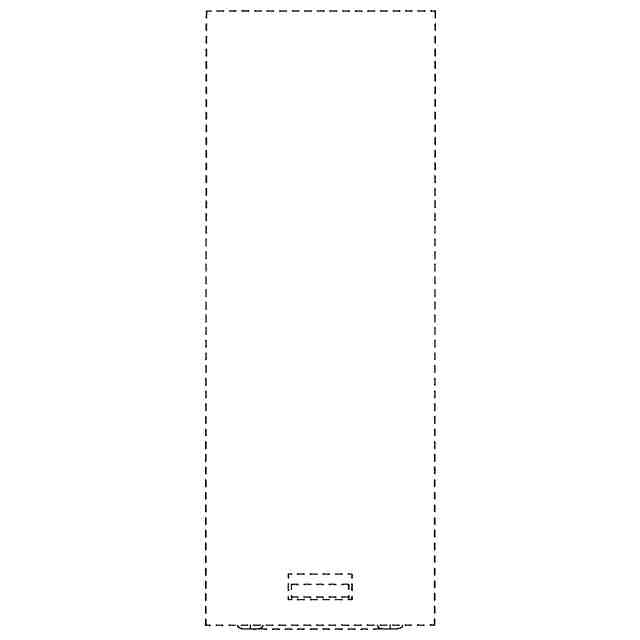

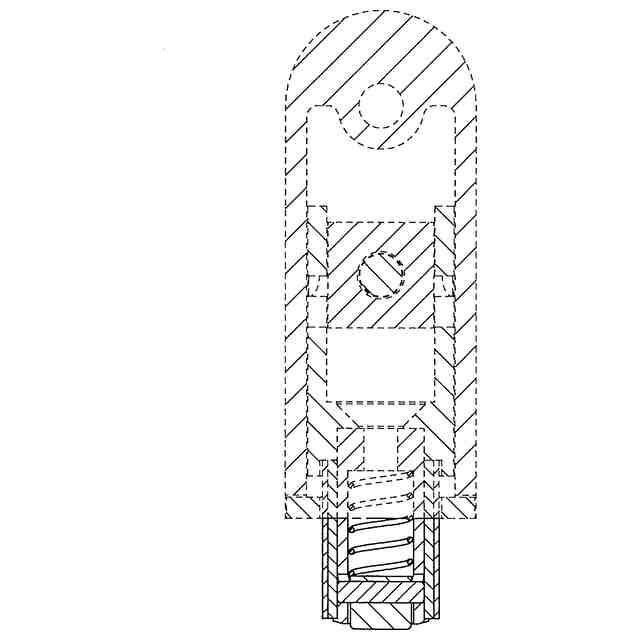

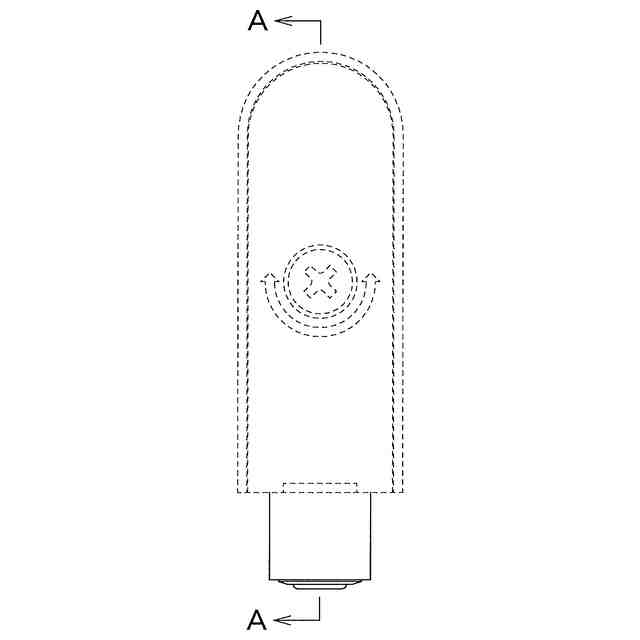

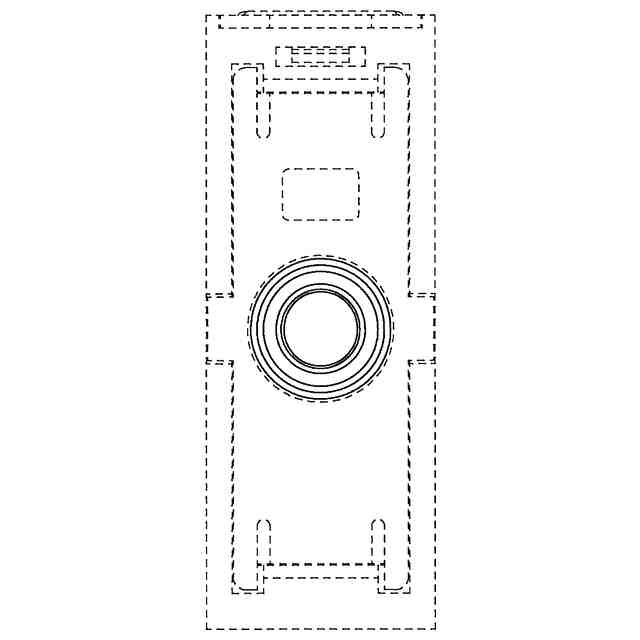

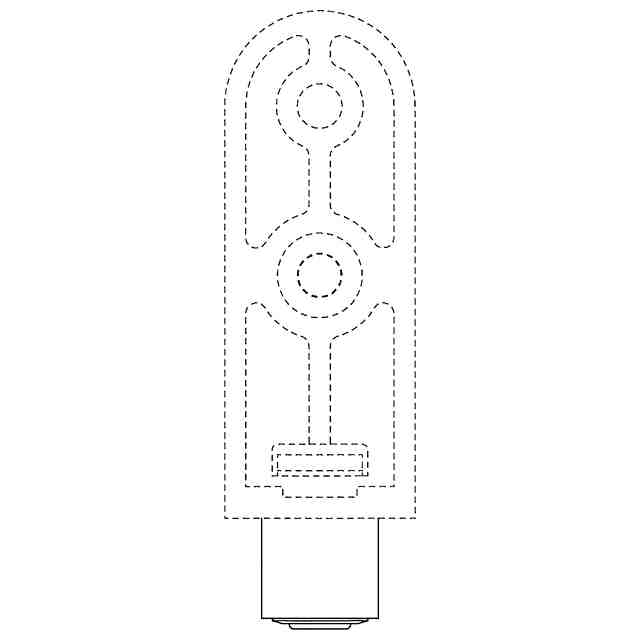

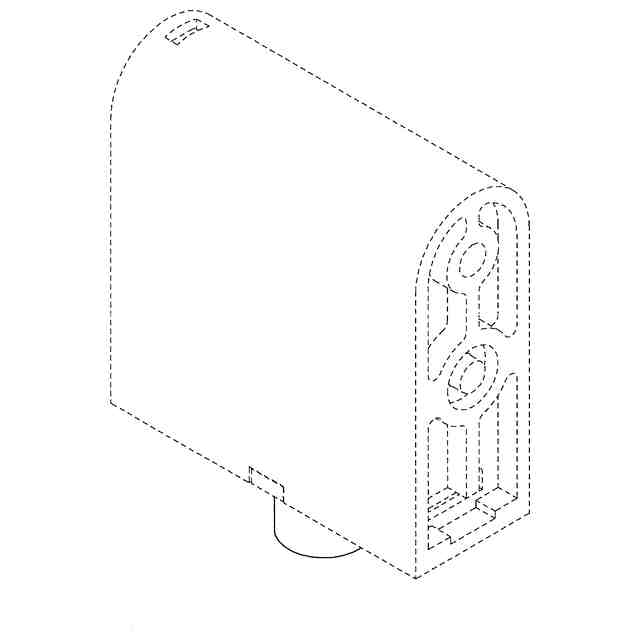

意匠の説明実線で表した部分が、意匠登録を受けようとする部分である。一点鎖線は意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。斜視図1、斜視図2、A-A断面図およびB-B断面図を含めて意匠登録を受けようとする部分を特定している。

関連意匠
