発行日2024-10-01
公報種別意匠公報(S)
登録番号1781194
登録日2024-09-20
意匠に係る物品荷崩れ防止カバー
意匠分類G1-040(運搬、昇降又は貨物取扱い用機械器具)
出願番号2024006627
出願日2024-03-29
意匠権者もりや産業株式会社
代理人個人

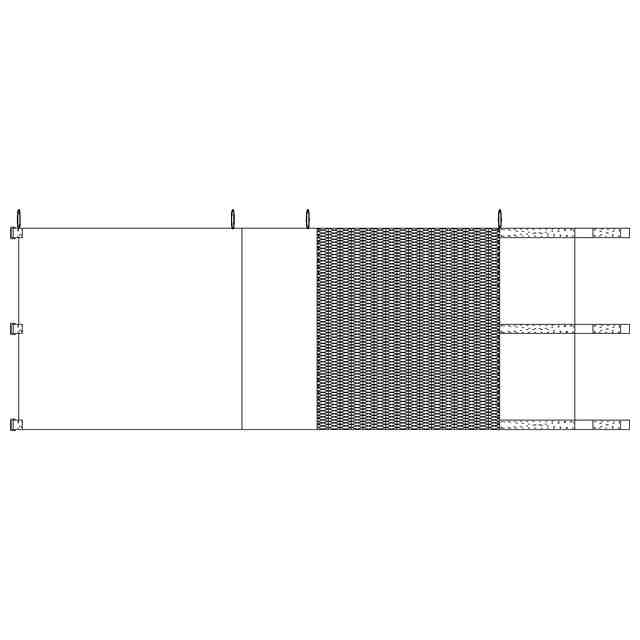

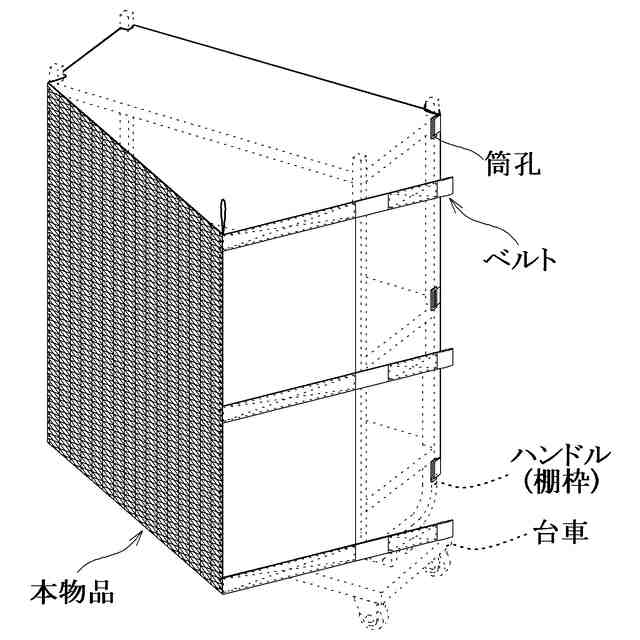

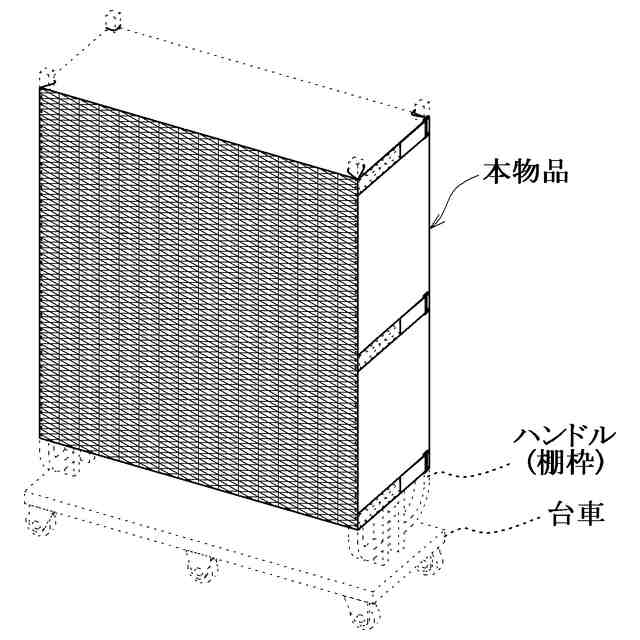

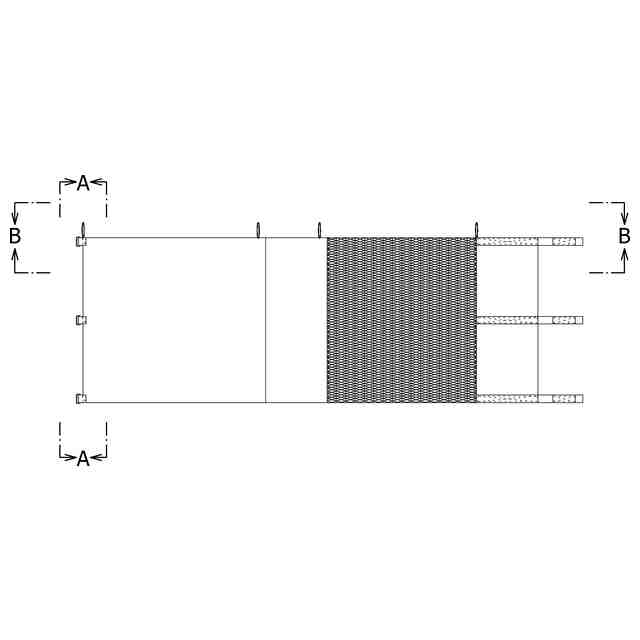

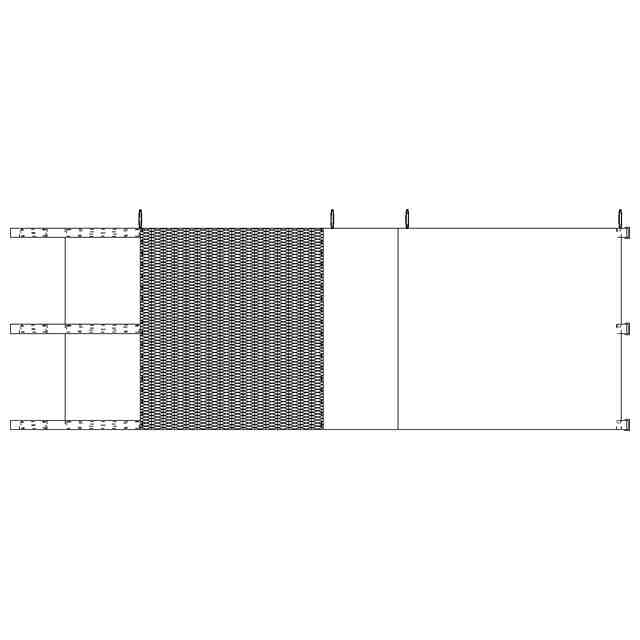

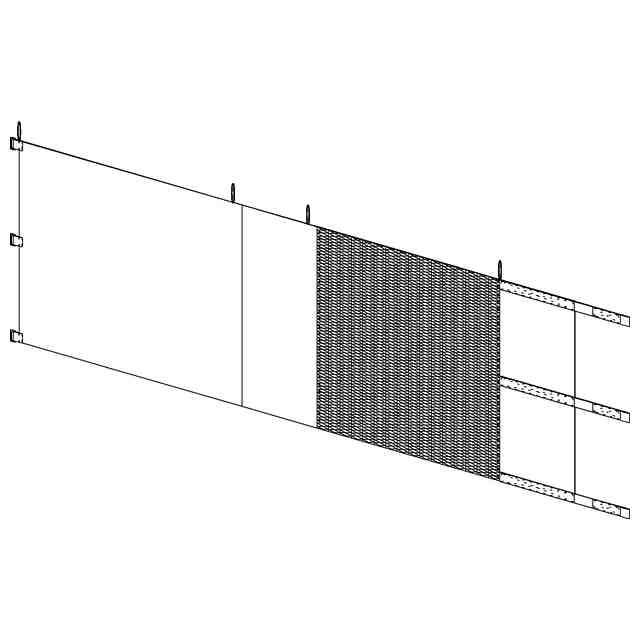

意匠に係る物品の説明本物品は、荷崩れ防止カバーである。具体的には、参考正面図1及び2、並びに使用状態を示す参考斜視図1及び2に示すように、本物品は、例えば台車のハンドル(棚枠)を含む大部分を覆うように該台車上に積載された荷物の周面を覆う荷崩れ防止カバーである。本物品は、使用状態を示す参考斜視図1及び2に示すように、雄側面ファスナー及び雌側面ファスナーが縫製により一体化されたベルトと、該ベルトを貫通させて折り曲げるための筒孔とを用いて、例えば、該台車の外周を覆うとともに、本物品を引き寄せた状態で該雄側面ファスナーと該雌側面ファスナーとを互いに係止させることにより、上述のとおり該荷物の少なくとも一部の外周を覆うことができる。なお、参考正面図2に示す本物品の第1本体部は、不透明の柔軟な生地(代表的には樹脂製生地)が用いられており、その一部は上述のベルトと縫製により一体化されている。一方、本物品の第2本体部については、その両端部が第1本体部と縫製により一体化されているとともに、積載された荷物を視認することができるメッシュ生地が採用されている。加えて、使用状態を示す参考斜視図1及び2に示すような台車を使用している場合は、引っ掛け紐が台車の四隅に設けられた柱の端部に引っ掛けられることによって、本物品が確度高く台車に固定される。また、使用状態を示す参考斜視図1及び2は、荷物がハンドル(棚枠)を備える台車(代表的な例として、六輪台車)上に積載された例を示している。また、参考正面図に示す「H」の長さの一例は、約1100mmである。
意匠の説明

関連意匠
