意匠ウォッチ

発行日2024-11-13
公報種別意匠公報(S)
登録番号1784405
登録日2024-11-05
意匠に係る物品ヘルメットラック
意匠分類L3-1319(組立て家屋、屋外装備品等)
出願番号2024006778
出願日2024-04-01
意匠権者四国化成建材株式会社
代理人個人,個人
意匠に係る物品の説明本願意匠に係る物品は、ヘルメットラックである。本願意匠に係るヘルメットラックは、ヘルメットを保持することができるヘルメット用のラックであって、自転車を駐輪する自転車用載置台に併設して設置できるものである。本願意匠に係るヘルメットラックは、ボルトなどによって床や土台等にベースを固定することによって自転車用載置台に併設して設置できる。また、自転車用載置台に併設して設置した本願意匠に係るヘルメットラックの軸部を連結器具によって自転車用載置台と連結すれば(参考図1、2参照)、本願意匠に係るヘルメットラックを安定して設置することができる。

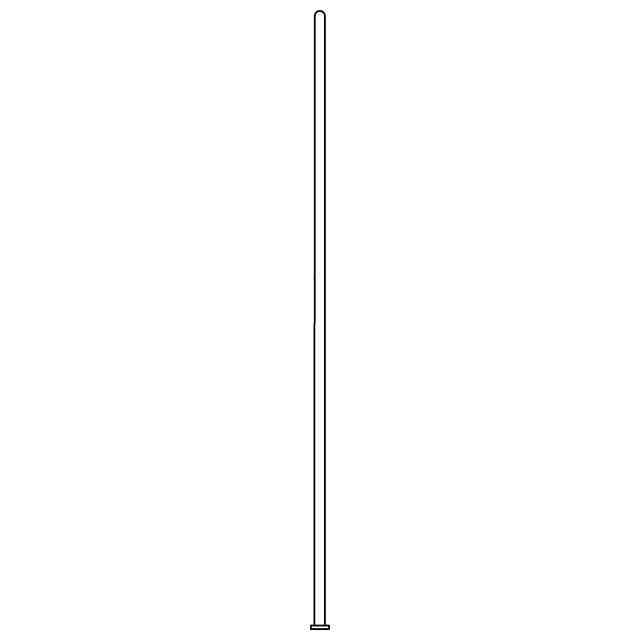

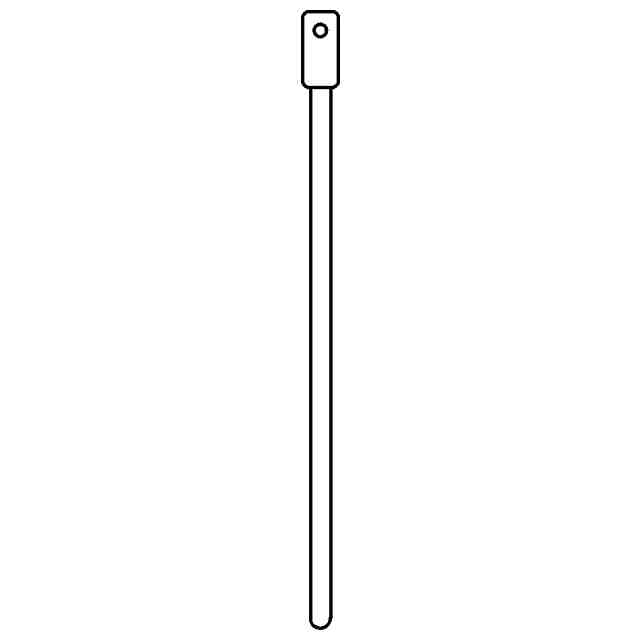

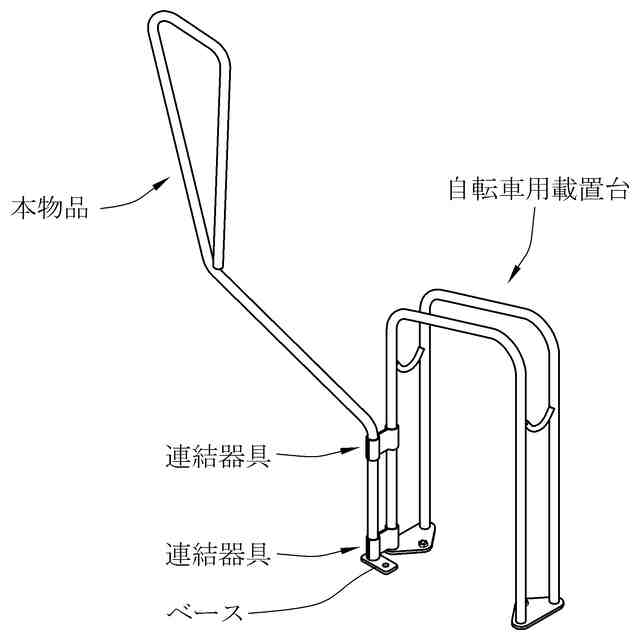

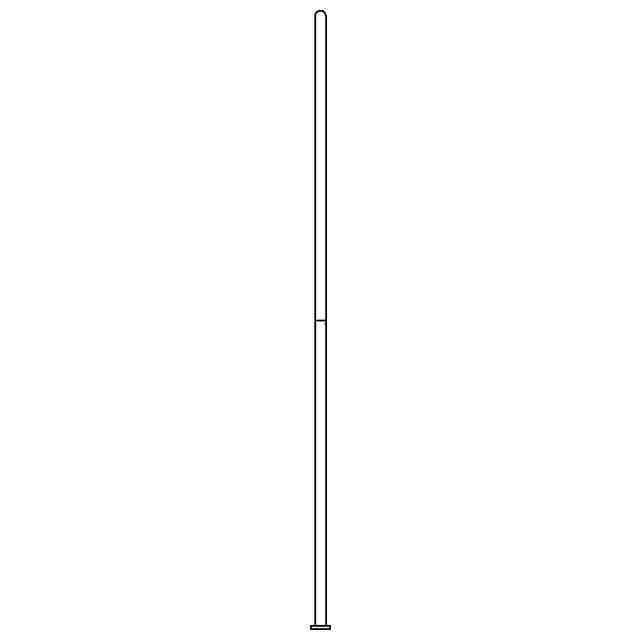

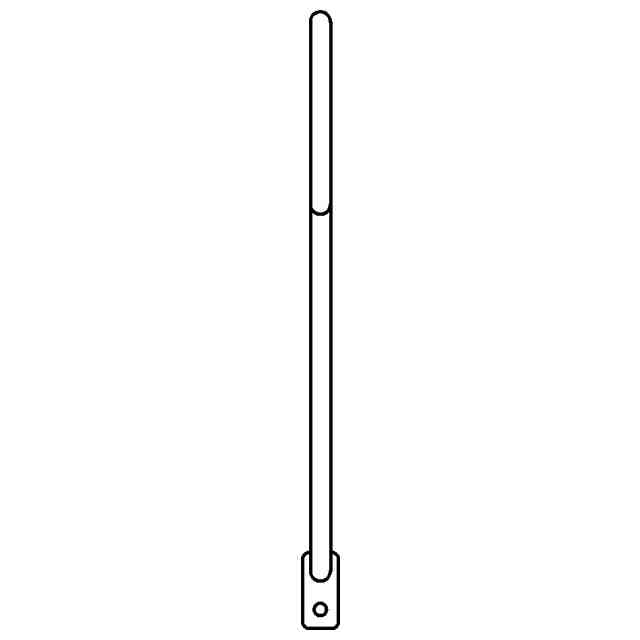

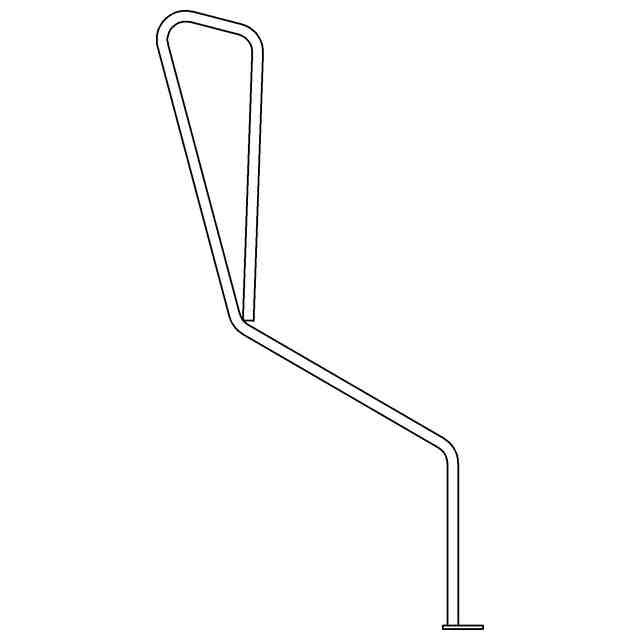

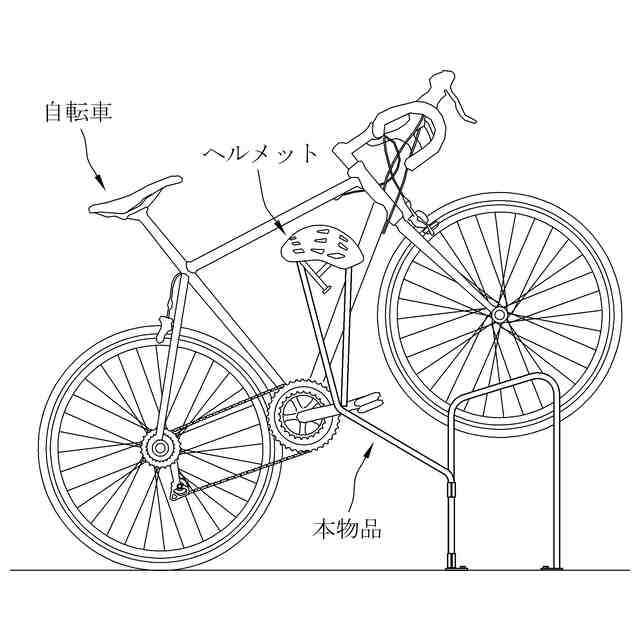

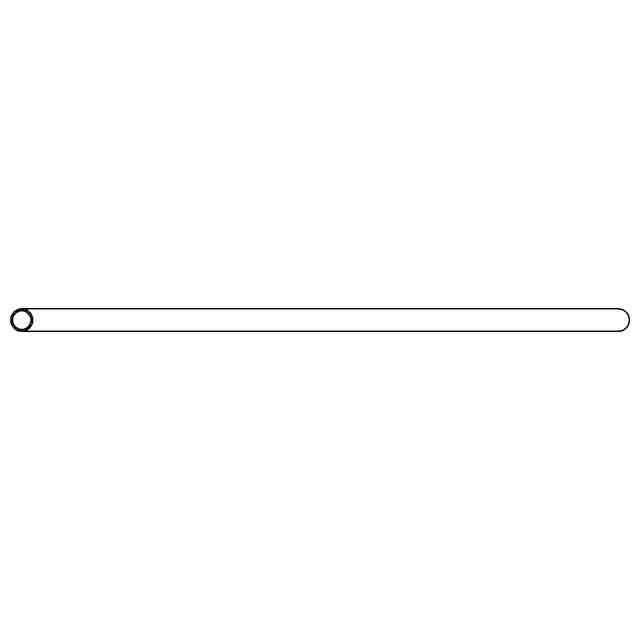

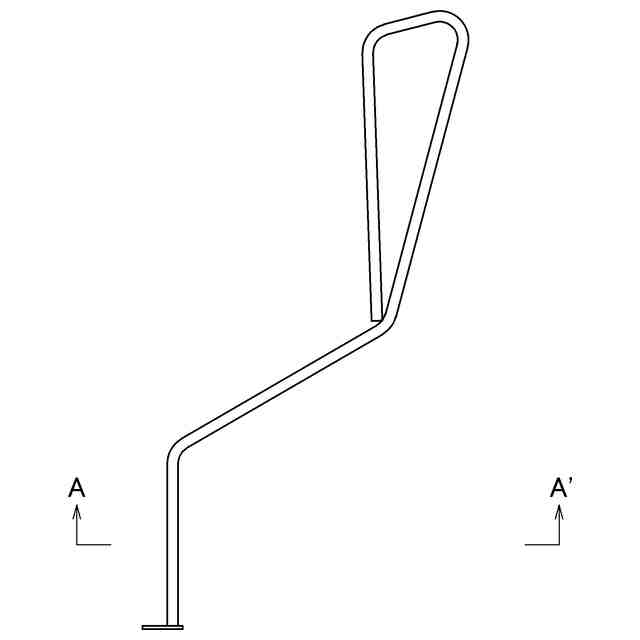

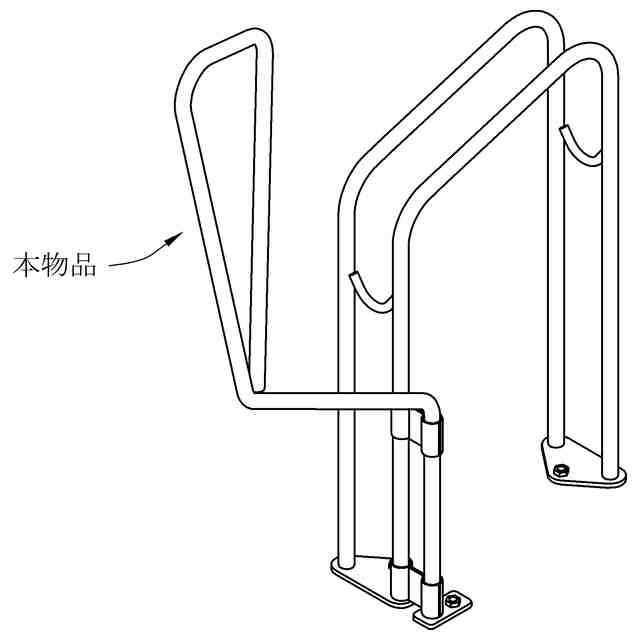

意匠の説明A-A’線断面拡大図は、右側面図のA-A’線断面拡大図である。斜視図は、本願意匠に係るヘルメットラックを正面右斜め上方から見た斜視図である。参考図1は、本願意匠に係るヘルメットラックを自転車用載置台に併設して設置した状態を正面左斜め上方から見た斜視図である。参考図2は、本願意匠に係るヘルメットラックを自転車用載置台に併設して設置した状態を背面右斜め上方から見た斜視図である。使用状態を示す参考図は、本願意匠に係るヘルメットラックを自転車用載置台に併設して設置した状態において、自転車用載置台に自転車を載置し本願意匠に係るヘルメットラックにヘルメットを載置した状態の概略側面図である。

関連意匠
