発行日2024-11-15
公報種別意匠公報(S)
登録番号1784654
登録日2024-11-07
意匠に係る物品包装容器入り折り畳み衛生マスク
意匠分類C4-03(家庭用保健衛生用品)
出願番号2024014488
出願日2024-06-27
意匠権者日本横豊株式会社
代理人

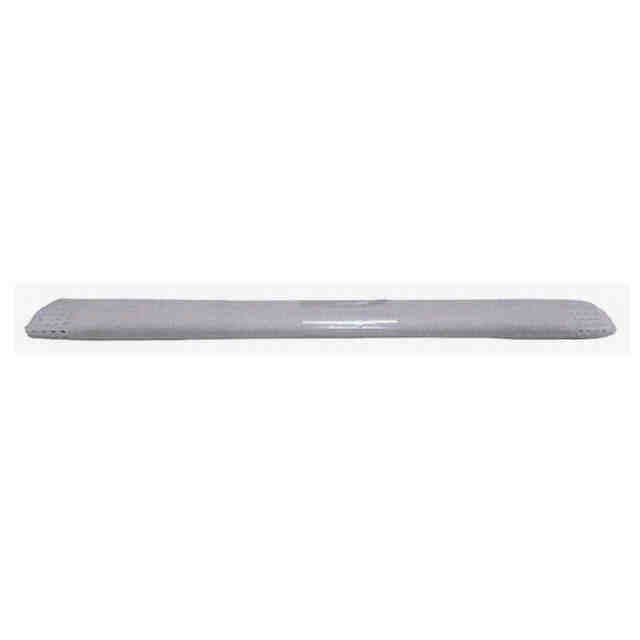

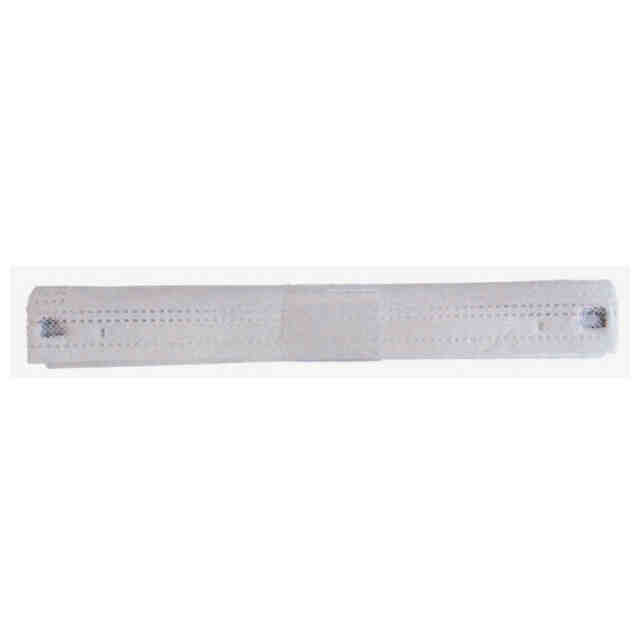

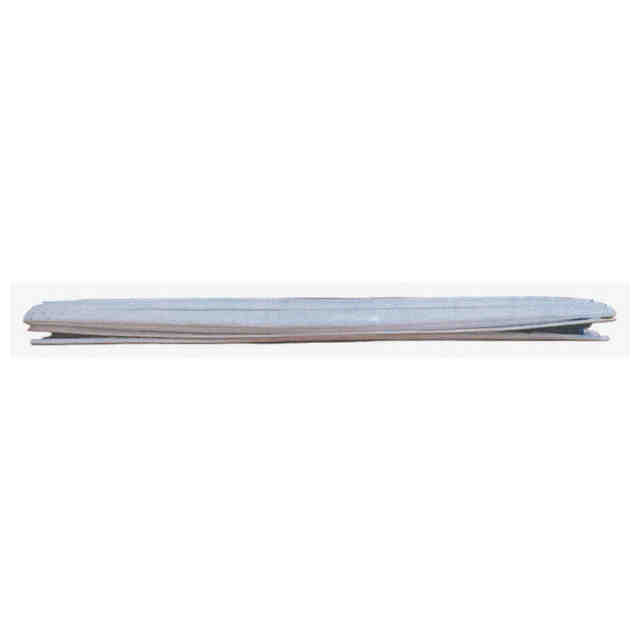

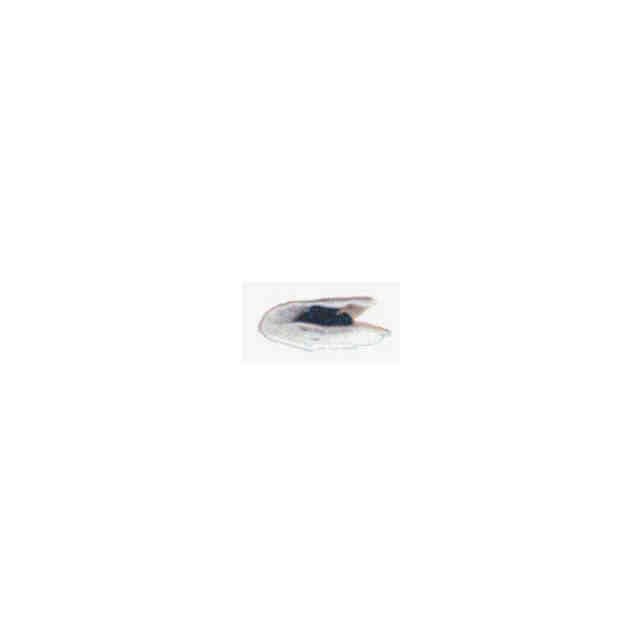

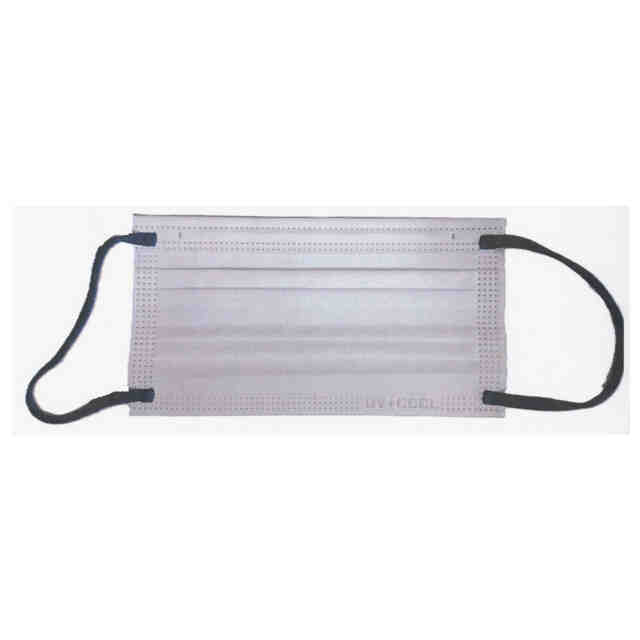

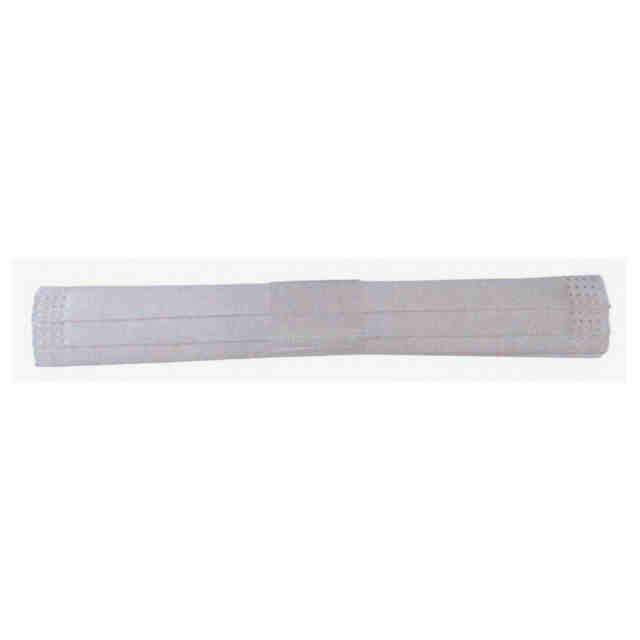

意匠に係る物品の説明本願意匠に係る物品は包装容器入り折り畳み衛生マスクであり、本願意匠である包装容器入り折り畳み衛生マスクは、該包装容器から取り出した際の折り畳まれた状態のものである。本願意匠に係る折り畳み衛生マスクは、折り畳んだマスクを密封する樹脂製包装容器と、折り畳んだマスクと、折り畳んだマスクの上下及び左右の中央一部分を折り畳んだ形状に維持するために包含する筒状の透明ビニールからなる。使用時には該包装容器を破き、中に密封されている該折り畳んだマスクを取り出し、折り畳んだ状態を維持するための該筒状のビニールを長手方向に添って、左又は右にスライドさせて取り外した後、マスク本体を短手方向に上下に広げ展開して顔に装着して使用する。マスクの折り畳んだ状態を維持するために、マスク中央部で固定する筒状のビニールの形状は、高さ3cm、幅3cm、厚さ0.05cm程であるが、広げた状態では直径2cm程度の筒型となる。該折り畳んだ状態のマスク中央部を該筒状のビニールが覆う。折り畳んだ状態のマスクはその中央部を該筒状のビニールに包まれることで折り畳んだ形状を維持しつつ、該包装容器に1枚ずつ封入・密封される。取り外しの際には、該筒状のビニールを折り畳んだマスク上で長手方向の左又は右方向に滑らせることで、簡単に取り外しができる。マスクの折り畳み形状は、マスク本体の左右両端に配置される該耳掛け紐部をマスク中心部の内側方向に向かって折り曲げた後、マスク本体を長手方向の該プリーツと平行に折り、更に半分に折り畳む。それにより、やわらかい耳掛け紐部の半円形状が重なって二重となり、マスク本体にくるまれクッションの役割を担う。そのため、折り畳んでもしわになりにくい状態となる。
意匠の説明折り畳んだマスクの上下及び左右の中央一部分で折り畳んだ形状を維持するための筒状ビニールは透明である。

関連意匠
