発行日2024-12-24
公報種別意匠公報(S)
登録番号1787711
登録日2024-12-16
意匠に係る物品コルゲートチューブ用ブッシング
意匠分類M2-4900(配線・配管用管、管継ぎ手、バルブ等)
出願番号2024015360
出願日2024-07-24
意匠権者星和電機株式会社
代理人個人

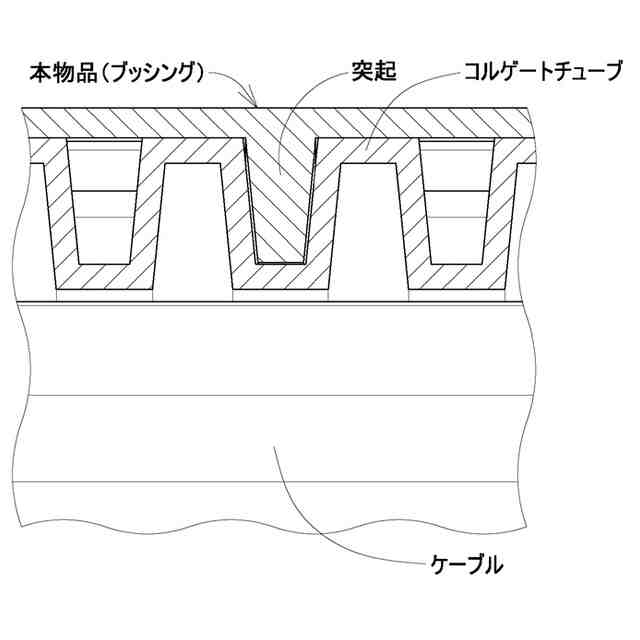

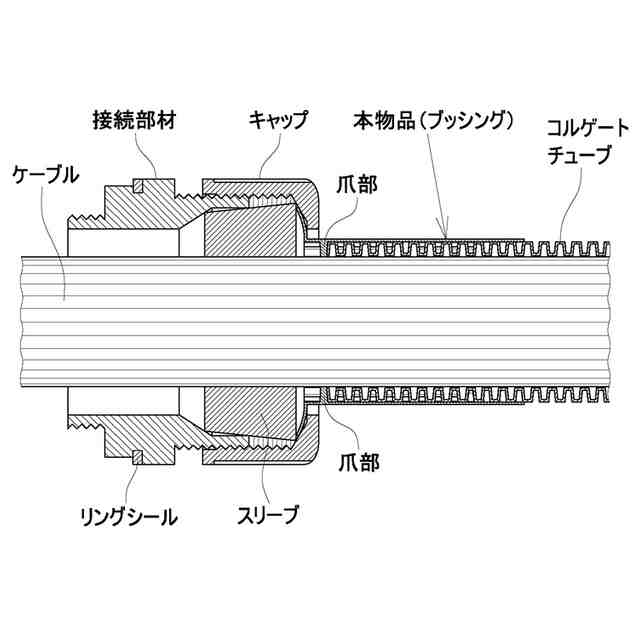

意匠に係る物品の説明本物品は、コルゲートチューブ用ブッシングであって、「使用状態を示す参考分解斜視図」に示すようにコルゲートチューブと接続部材を連結する継手である。また「使用状態を示すC-C線参考断面図」に示すようにコルゲートチューブはブッシングの爪部まで挿入され、「使用状態の一例を示す要部拡大参考断面図」に示すようにブッシングの突起とコルゲートチューブの凹部が嵌合して固定されている。

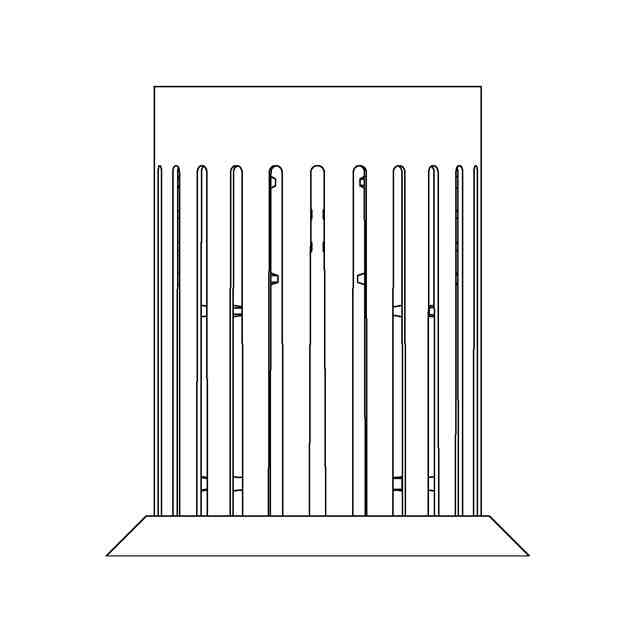

意匠の説明背面図は正面図と、左側面図は右側面図と、それぞれ同一に表れるため省略する。

関連意匠
