発行日2025-01-07
公報種別意匠公報(S)
登録番号1788297
登録日2024-12-23
意匠に係る物品鼻水吸引器
意匠分類J7-100(医療機械器具)
出願番号2023022724
出願日2023-11-01
意匠権者株式会社ケイジェイシー
代理人弁理士法人プロテクトスタンス

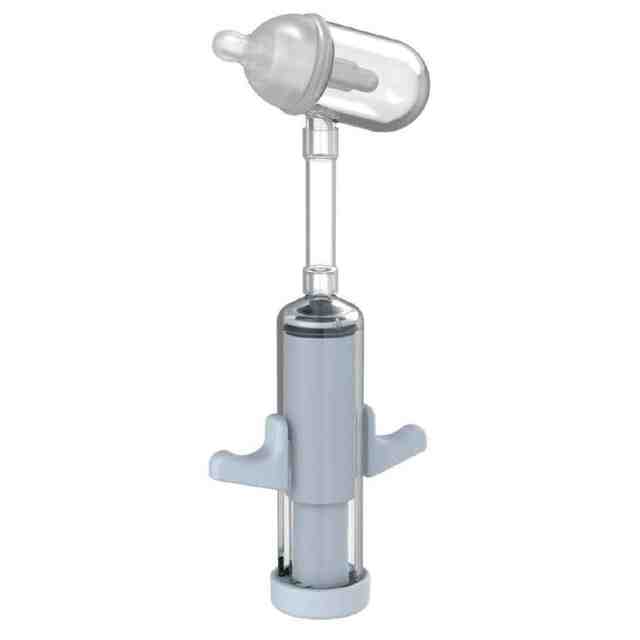

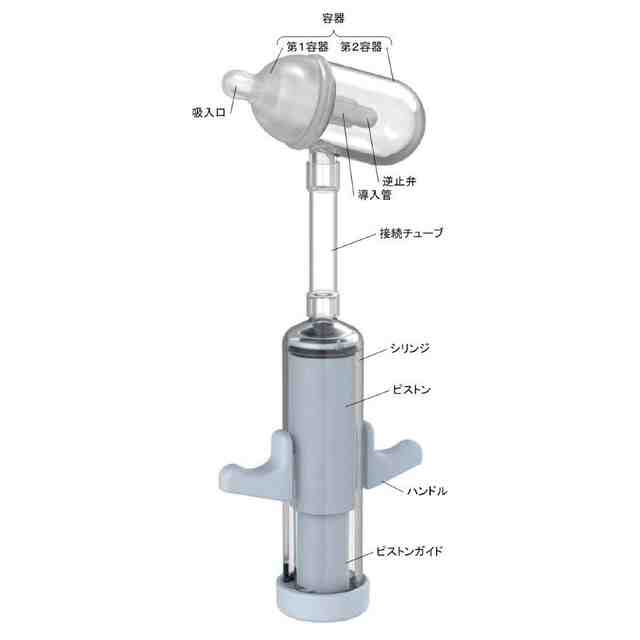

意匠に係る物品の説明本件意匠に係る物品は、乳児、幼児又は高齢者等の鼻水を吸引し、吸引した鼻水を一時的に溜めておく容器を備えた手動の鼻水吸引器である。参考斜視図2に示されるように、吸入口が鼻腔に挿入された状態で鼻水吸引器のハンドルが引かれるとシリンジ内のピストンがピストンガイドに沿って移動し、その移動に伴い容器内が負圧となり、鼻水が導入管を通って容器(第1容器及び第2容器)内に吸引される。容器内が負圧のときは、導入管の先端に備えられる逆止弁は流入してくる鼻水等の圧力により開口する。吸引された鼻水は、逆止弁を抜けてから落下し容器の内部の底部から溜まっていく。容器は、洗浄しやすいように第1容器と第2容器とに分解できる。

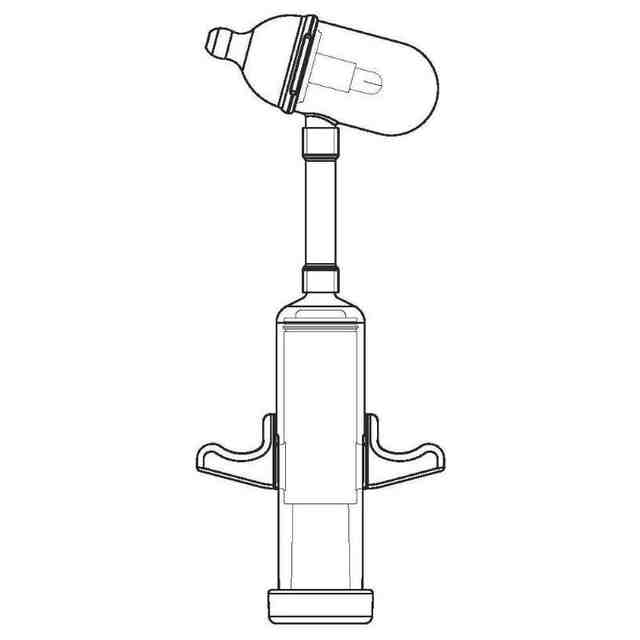

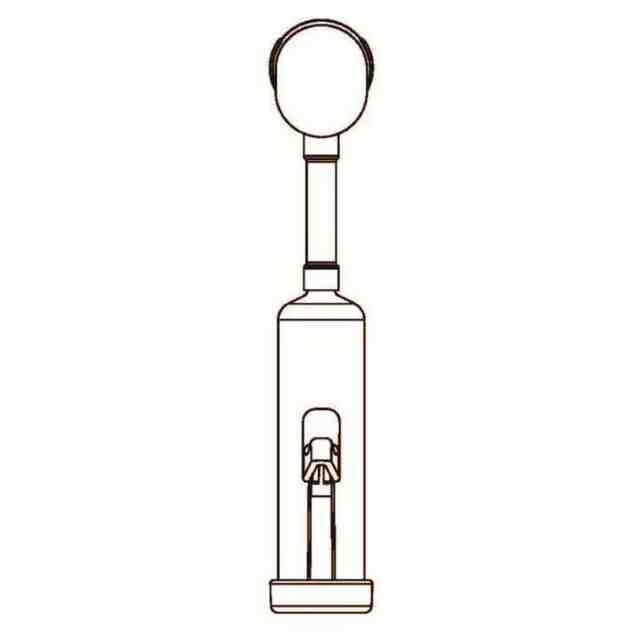

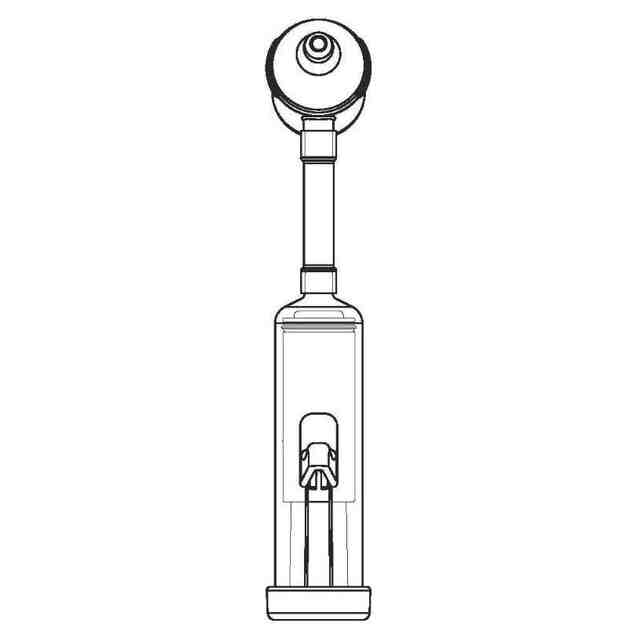

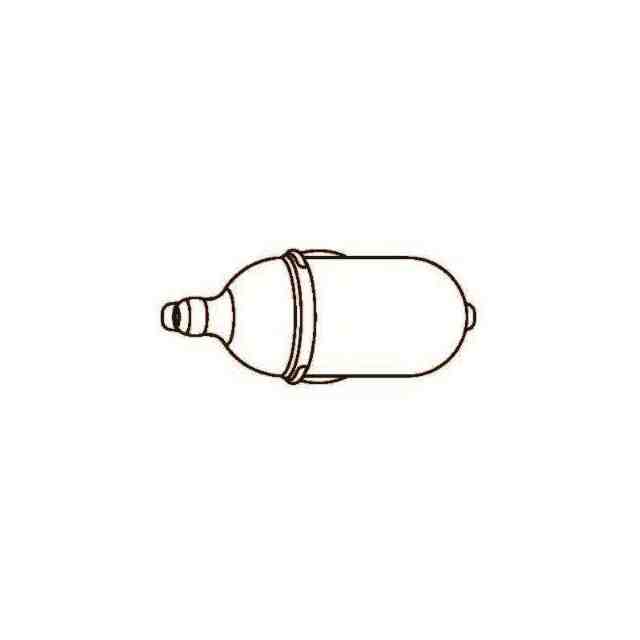

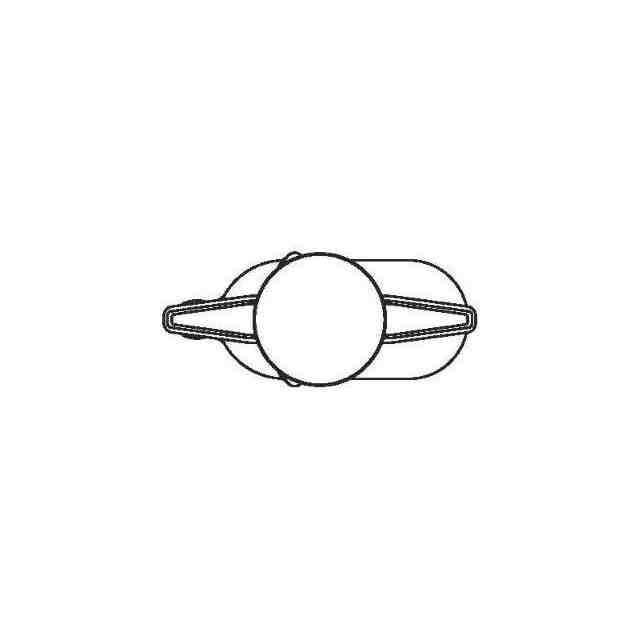

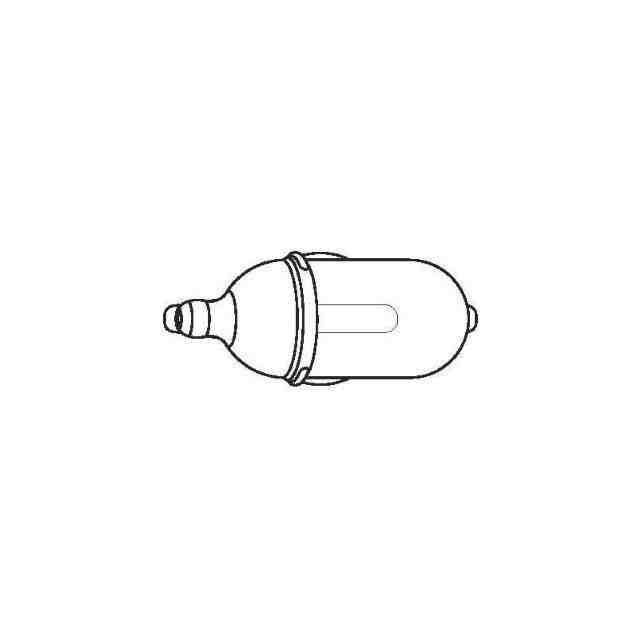

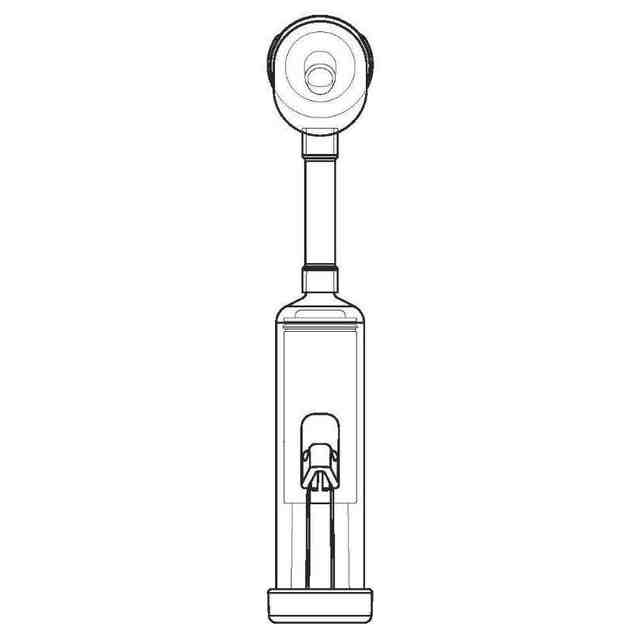

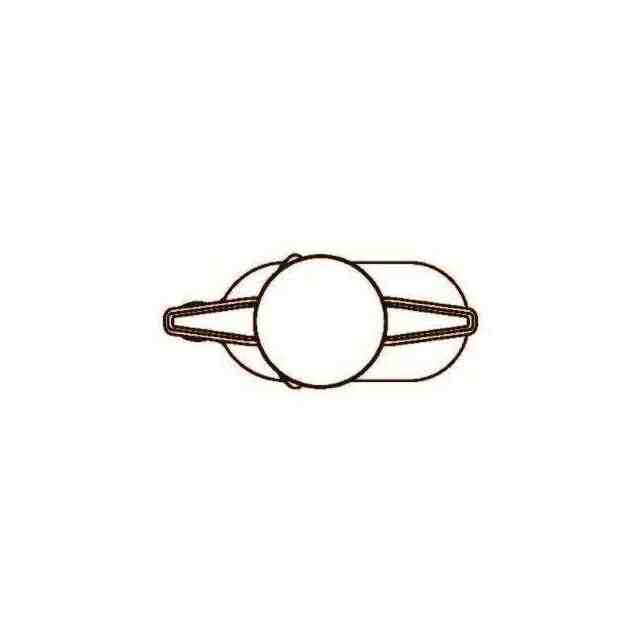

意匠の説明背面図は正面図と対称につき省略する。参考斜視図2における第2容器、接続チューブ及びシリンジは、それぞれ透明である。参考正面図、参考平面図、参考底面図、参考右側面図及び参考左側面図は、第2容器、接続チューブ及びシリンジが不透明の状態を示している。

関連意匠
