意匠に係る物品外観検査装置用情報表示操作画像
意匠分類N3-11W()
出願番号2024015927
出願日2024-07-31
意匠権者JUKI株式会社
代理人個人,個人

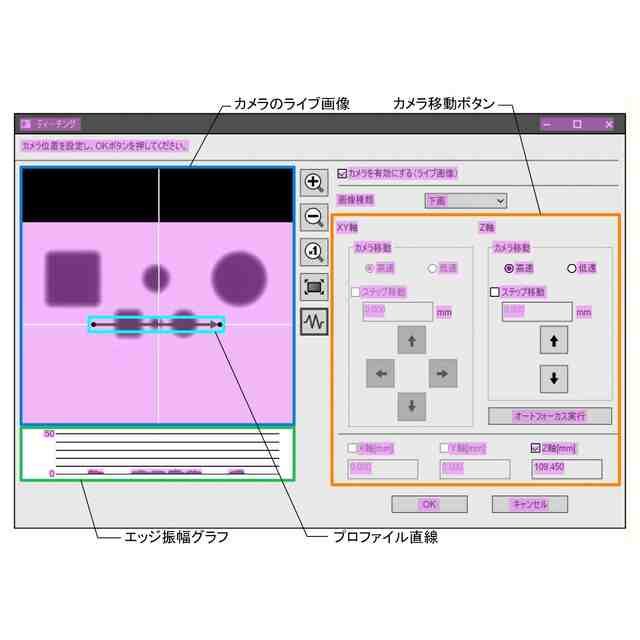

意匠に係る物品の説明本画像は、タッチパネル式の端末を使用した外観検査装置に表示される画像であり、検査対象物をカメラ(図示せず)で撮像する際の焦点調節操作用の画像に関する。変化を示す参考図1はカメラで検査対象物を捉えた状態を示す。この状態ではライブ画像内に映る検査対象物には焦点が合っておらず輪郭がぼやけている。この後、変化を示す参考図2で示すように左側上部の矩形に示されるカメラのライブ画像内で使用者が任意の2点を選択してプロファイル直線を引き、カメラ位置を上下させることで、当該プロファイル直線上の画像情報から得られたエッジ振幅が左側下部のエッジ振幅グラフに波形で表示される。次に、使用者がエッジ振幅グラフの波形を確認しながら、右側矩形4で示されるカメラ操作ボタンを操作することにより、変化を示す参考図3に示されるようにカメラの焦点が調節され、ライブ画像内の検査対象物を鮮明に視認することが出来る。

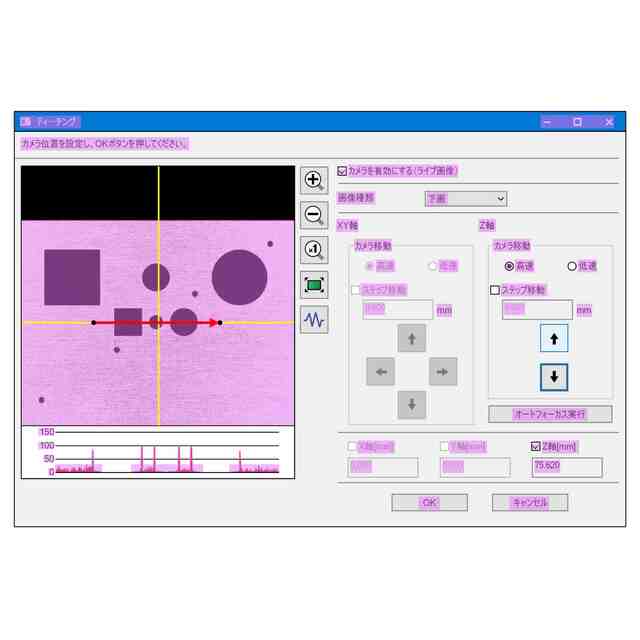

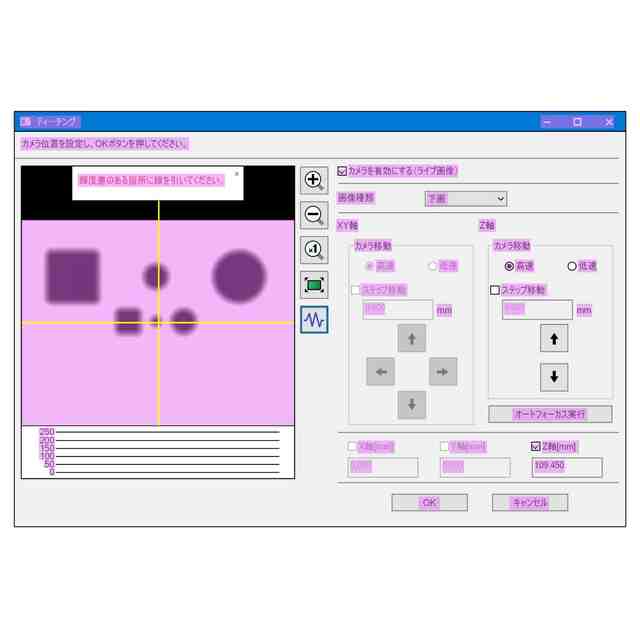

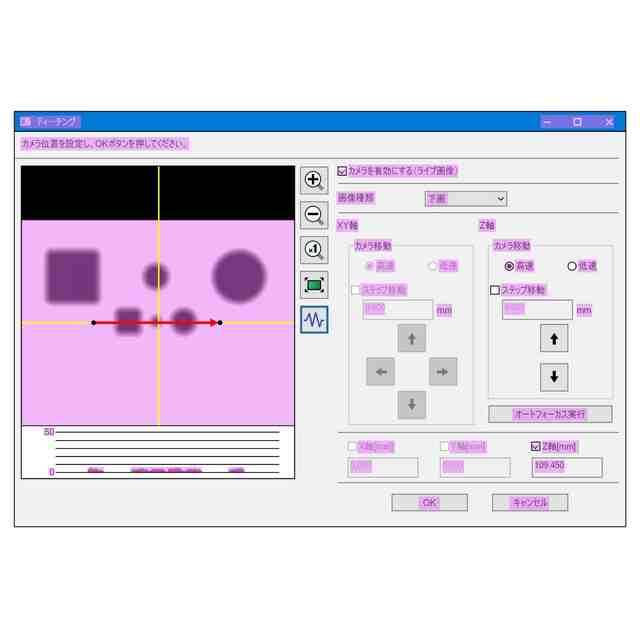

意匠の説明紫色及び薄紫色で示された以外の部分が、意匠登録を受けようとする部分である。変化を示す参考図1は使用者がプロファイル直線を引く前の状態を示す。変化を示す参考図2はプロファイル直線設定直後の状態を示す。変化を示す参考図3はプロファイル直線を引き、カメラ位置を上下させ、表示された左側下部のエッジ振幅グラフの波形に基づいて使用者がカメラ位置を操作し焦点が調節された後の状態を示す。
