発行日2025-04-03
公報種別意匠公報(S)
登録番号1795059
登録日2025-03-26
意匠に係る物品エックス線分析装置用画像
意匠分類N3-11W()
出願番号2024018165
出願日2024-09-02
意匠権者株式会社島津製作所,SHIMADZU CORPORATION
代理人個人,個人,個人,個人,個人
意匠に係る物品の説明本願意匠に係る画像は、サンプルにエックス線を照射して組成分析等を行う「エックス線分析装置」において使用されるものであり、特に、ユーザが分析の進行状態を把握するための画面において使用される。ユーザが分析対象のサンプルを装置の収容部に収容する動作や、分析スケジュールを登録する動作、または分析装置による分析動作によって、画面の表示態様が変化する。

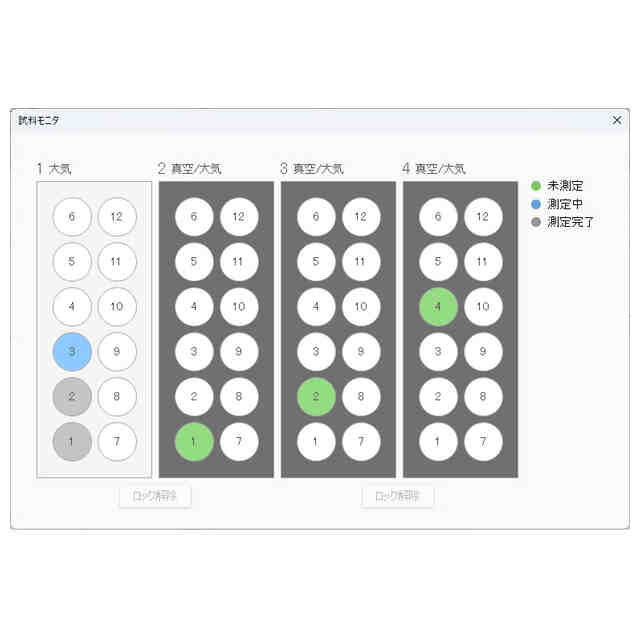

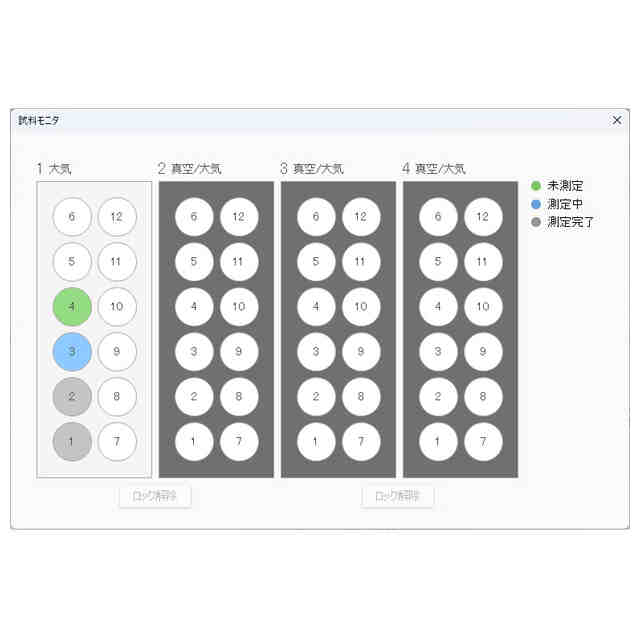

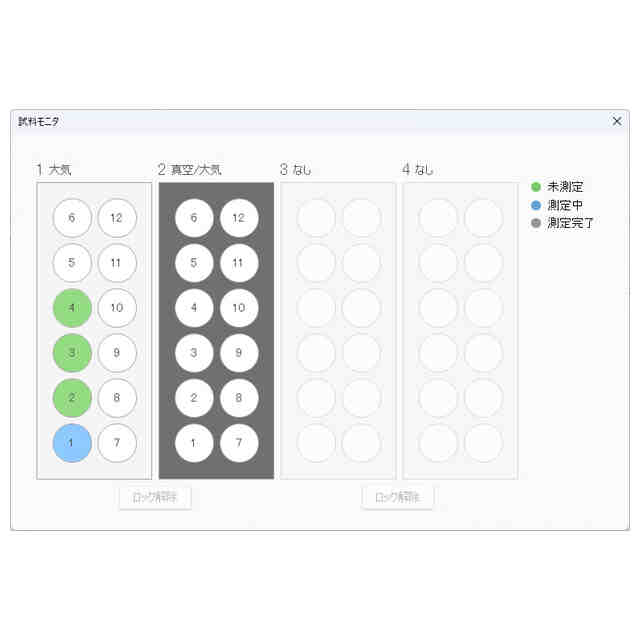

意匠の説明画像図1は、分析装置の収容部1に大気あるいは所定の気体の雰囲気下で測定を行うサンプルのプレートが配置され、収容部2に真空で測定を行うサンプルのプレートが配置されている状態を示す画像である。さらに、収容部3および4に、真空で測定を行うサンプルのプレートが配置されると、画面上の画像は画像図2のように変化する。画像図2は、収容部1のサンプル1が測定中であり、サンプル2、3は未測定であることを示している。測定が進行し、サンプル1、2の測定が完了すると、画面上の画像は画像図3のように変化する。収容部3および4に配置されたサンプルプレートに未測定のサンプルがある場合は、画面上の画像は画像図4のように表示される。
