発行日2025-04-14
公報種別意匠公報(S)
登録番号1795969
登録日2025-04-04
意匠に係る物品締結工具
意匠分類K1-23290(利器及び工具)
出願番号2024011464
出願日2024-06-06
意匠権者山九株式会社
代理人個人

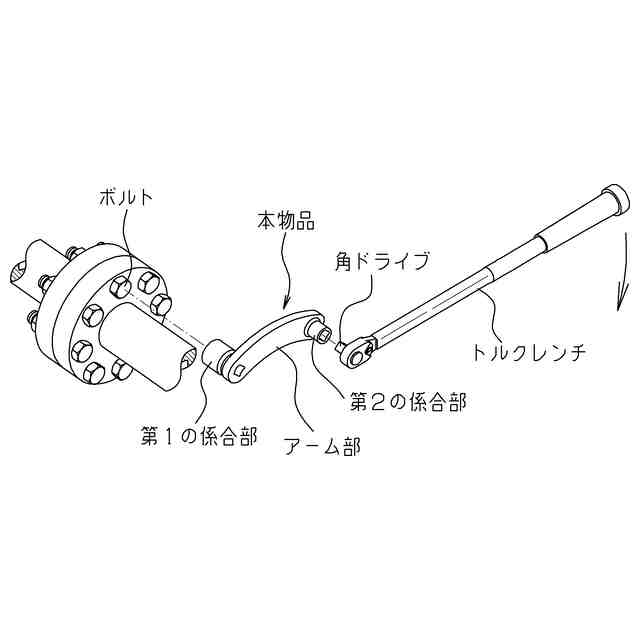

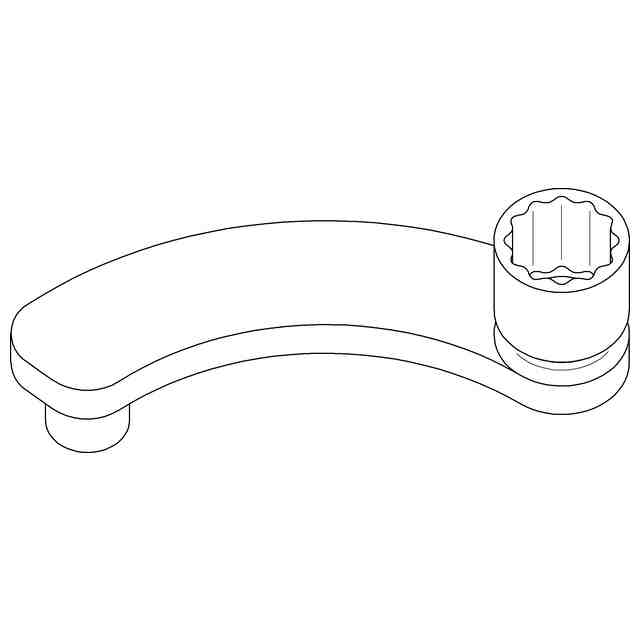

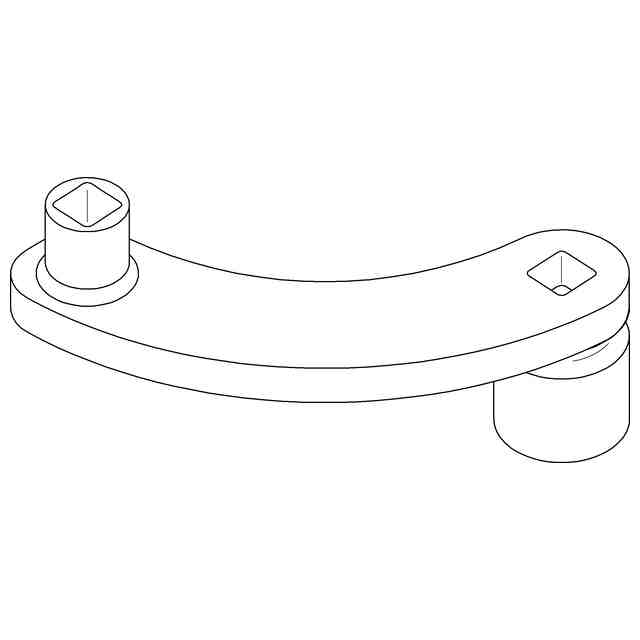

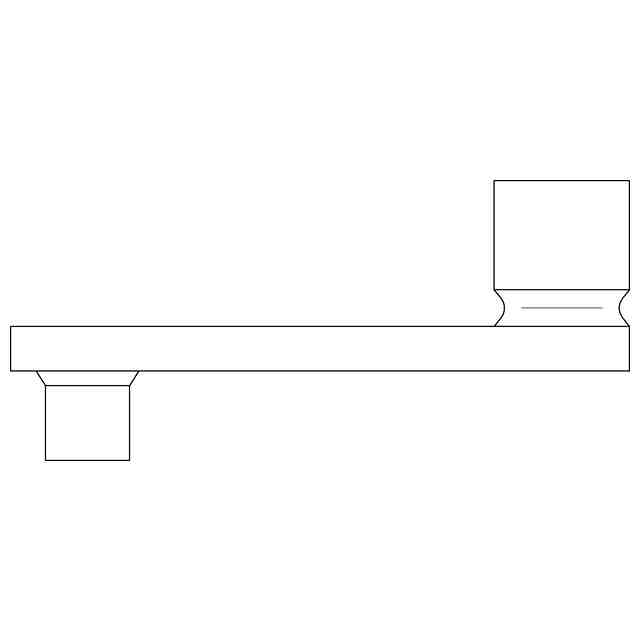

意匠に係る物品の説明本物品は、ボルトやナット等の締結部材を締結するときに用いる締結工具である。使用状態を示す参考図のように、使用者は締結部材としてのボルトを締結するときに、本物品の第1の係合部をボルトの頭部と係合させるとともに、本物品の第2の係合部をトルクレンチの角ドライブと係合させる。使用者は、トルクレンチを第2の係合部を中心にして右回りに回転させることにより、トルクレンチのトルクが本物品に伝達され、本物品が第1の係合部を中心にして右回りに回転する。本物品が右回りに回転することにより、第1の係合部に係合したボルトも右回りに回転することで、本物品を用いてボルトを締結させることができる。本物品のアーム部は、ボルトを締め付けるときに回転する方向に対して反対側に凹むように湾曲していることから、本物品がボルト周辺の物体と干渉を避けたり干渉を小さくしたりすることができる。

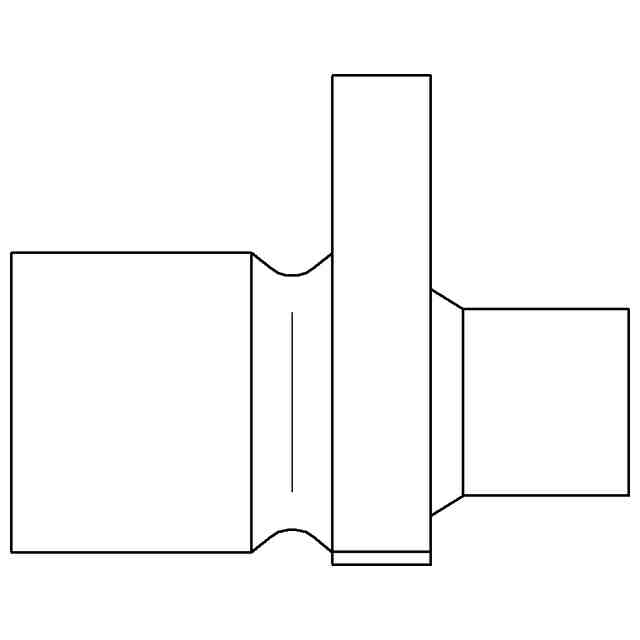

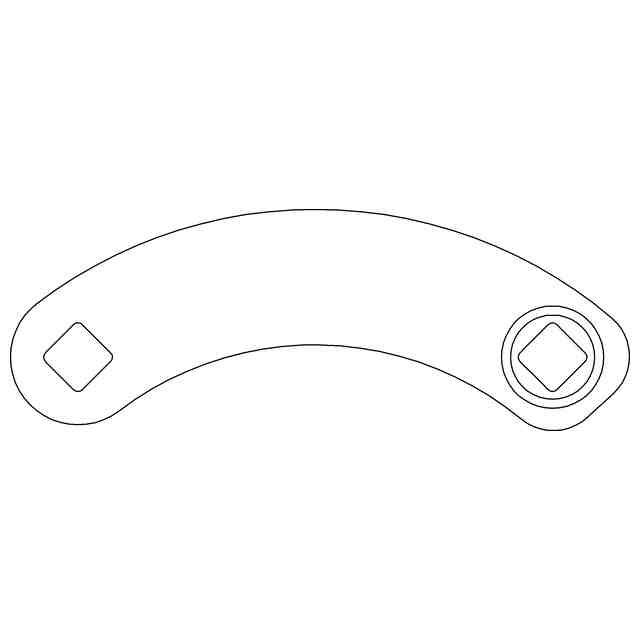

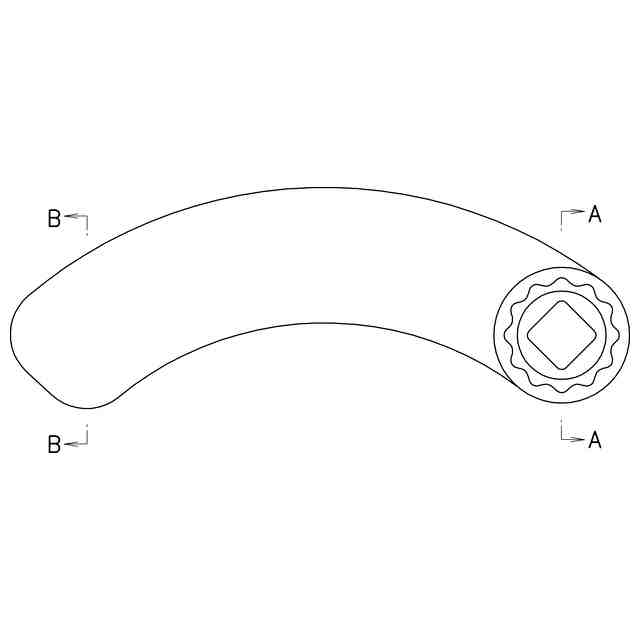

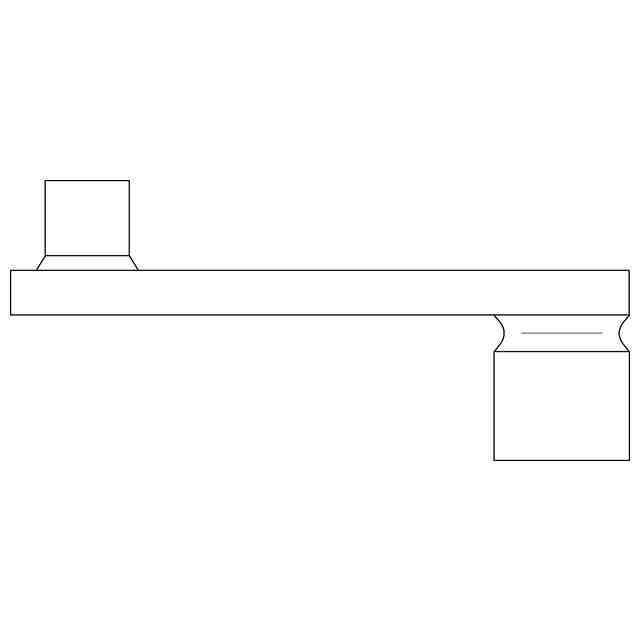

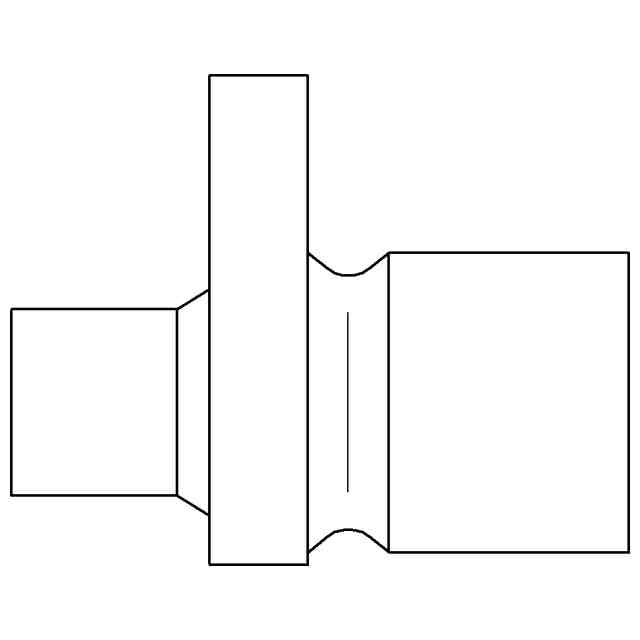

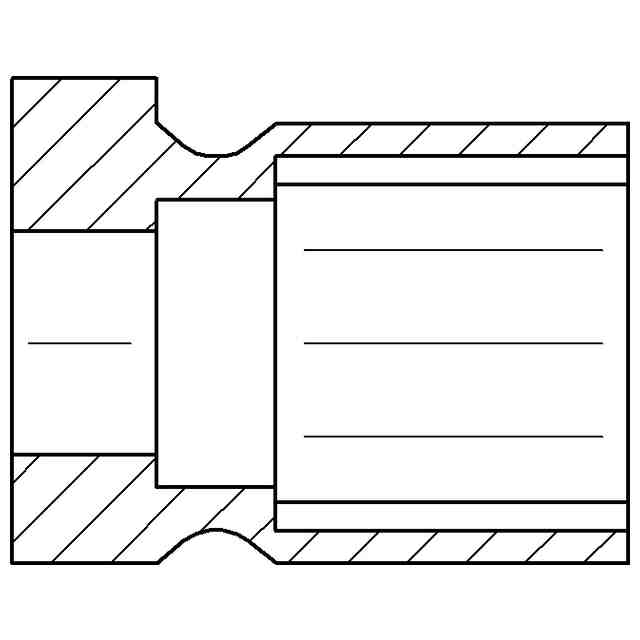

意匠の説明

関連意匠
