登録番号1796037
登録日2025-04-04
意匠に係る物品絨毯製作器具
意匠分類K5-231(繊維機械及びミシン)
出願番号2024024276
出願日2024-11-25
意匠権者個人
代理人個人

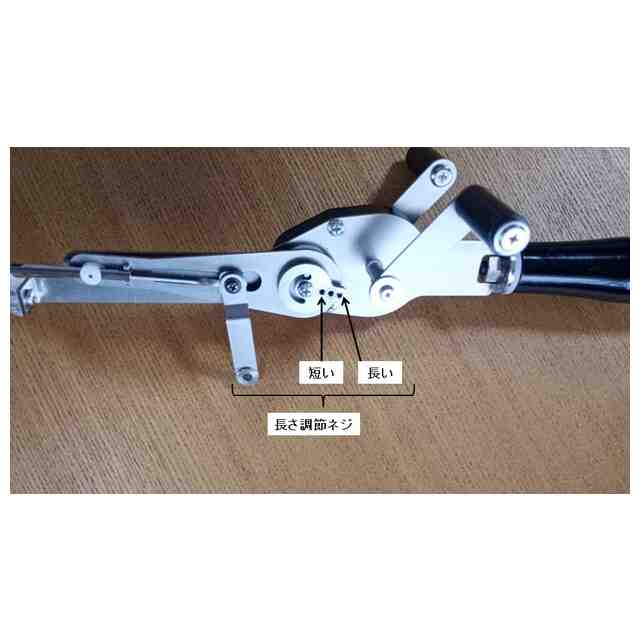

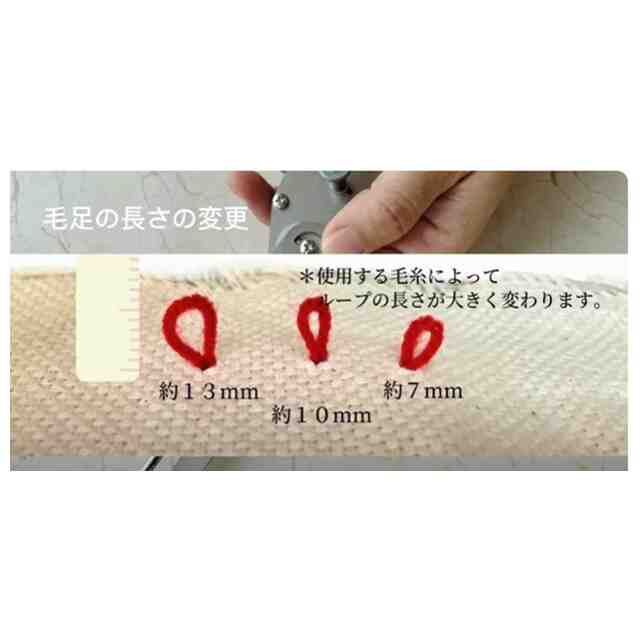

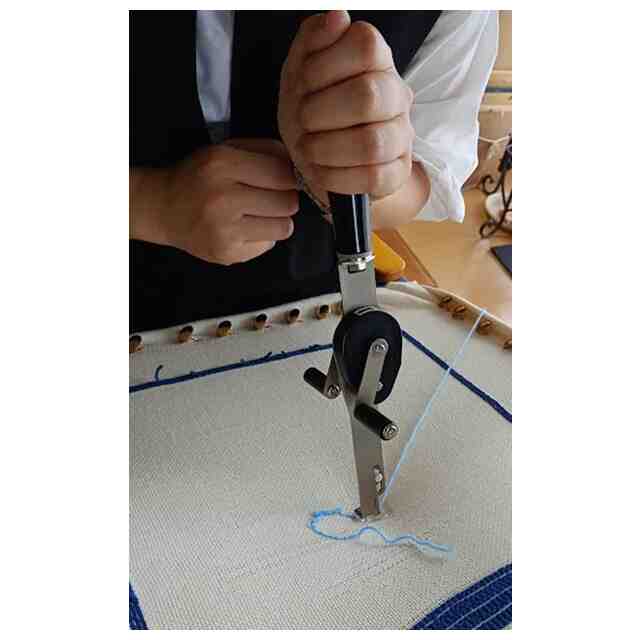

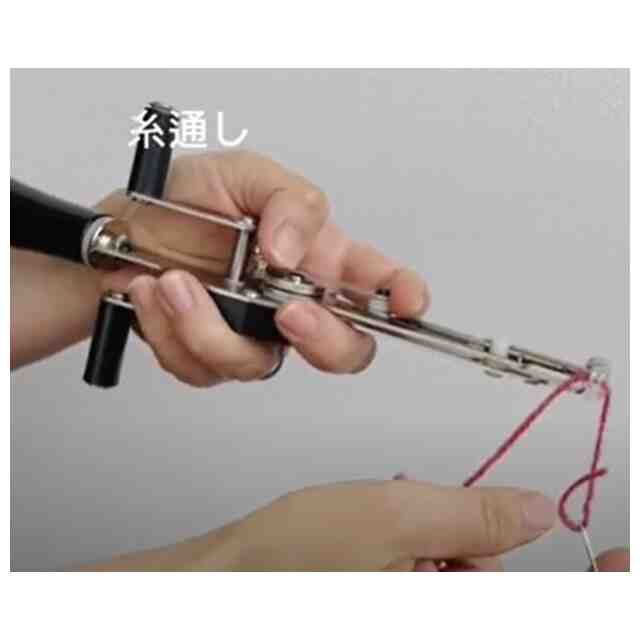

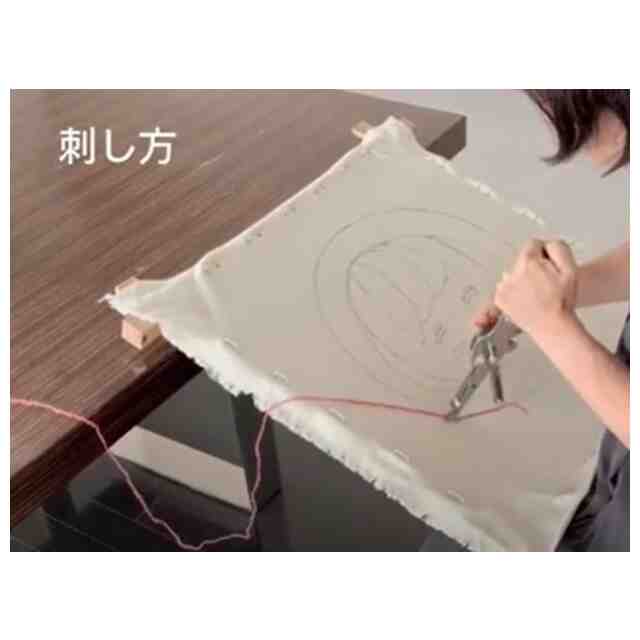

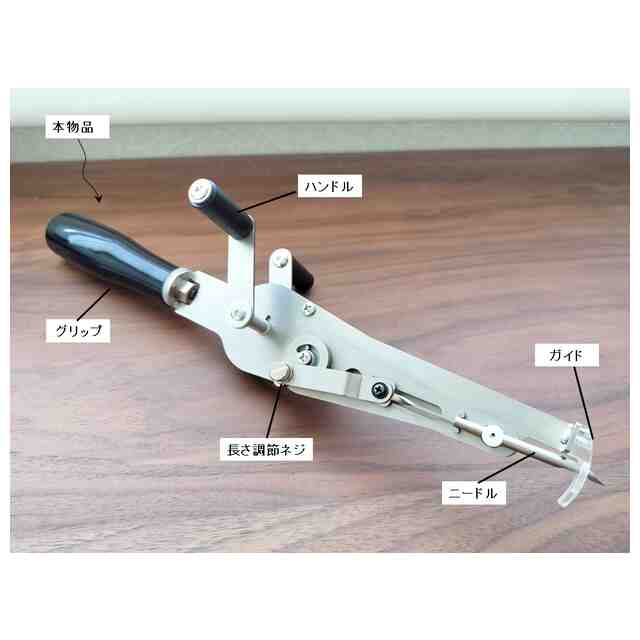

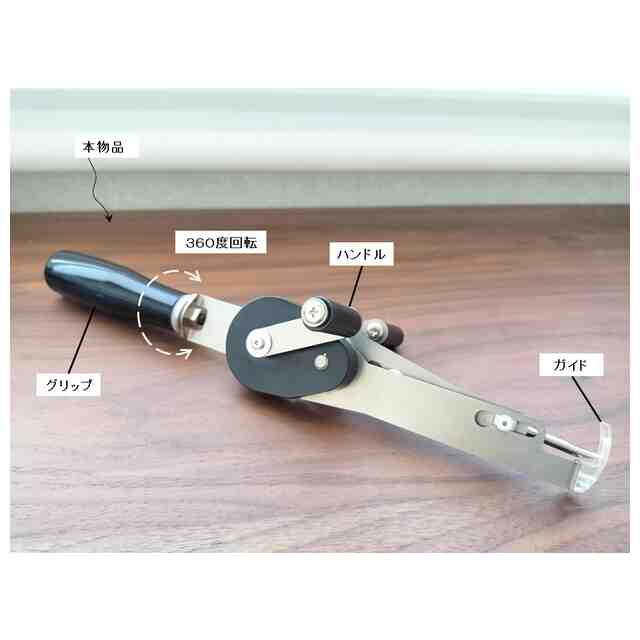

意匠に係る物品の説明本願の意匠に係る物品は、絨毯製作器具である。本物品の絨毯製作器具は、絨毯を製作するために、基布を張って固定するためのフレームに基布を張り、基布に毛糸を刺して、毛糸をループ状に押し出す器具である。本物品は、参考斜視図1及び2に示すように、主に、手で器具を押さえるためのグリップ、ニードルの押し込み動作を駆動するハンドル、押し込みバーを有するニードル、ニードルの刺し込み位置を導くガイド、毛糸のループの長さを調整する長さ調節ネジの部品等からなる。使用される毛糸は、使用状態の説明参考図3に示すように、ニードル部分の押し込みバーと、ガイドの穴とに通される。本物品の操作方法として、使用状態の説明参考図4及び5に示すように、使用者が利き手の一方の手でハンドルを持ち、他方の片手でグリップを持った状態で、ハンドルを一方の手で回す。これにより、本物品のガイドから押し込みバーが基布に刺し込まれて、押し込みバーに通された毛糸がループ状に刺し込まれる。グリップは、参考斜視図1に示すように、押し込み方向を軸として、360度の回転が可能であるため、方向転換が可能となる。なお、使用状態の説明参考図1に示す毛糸のループの長さを調整する3つの穴は、例えば使用状態の説明参考図2に示すような3段階の毛糸のループの長さ(短い、中間、長い)に調整するための長さ調節ネジ用のねじ穴であり、毛糸のループの長さを調整する3つの穴のいずれかに長さ調節ネジを固定する。例えば使用状態の説明参考図6に示すような完成後の絨毯は、基布にループ状に刺し込まれた毛糸をループ状に残すこともでき、また、表面のループ状の部分をハサミ等でカットして整えることもできる。

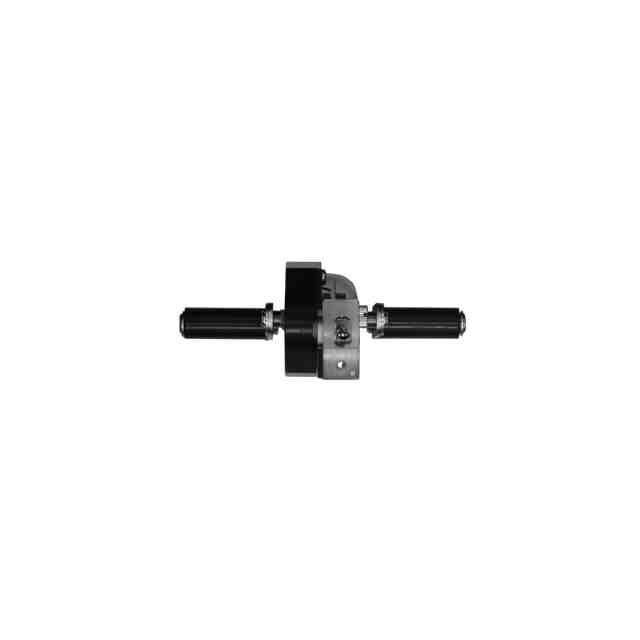

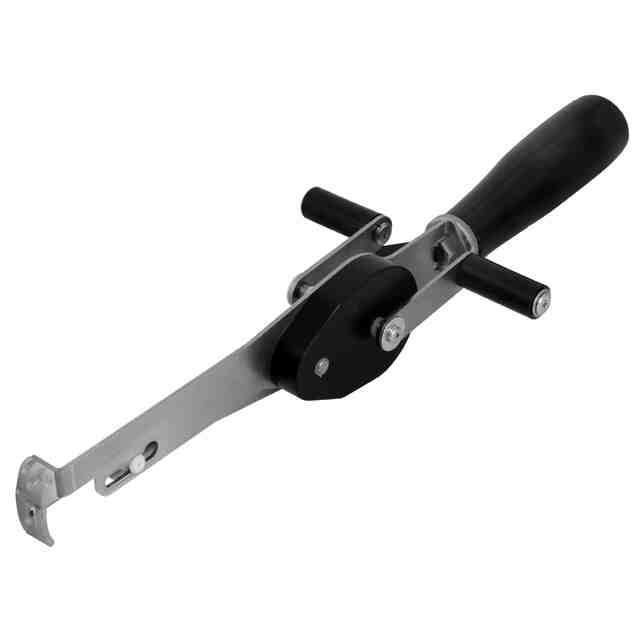

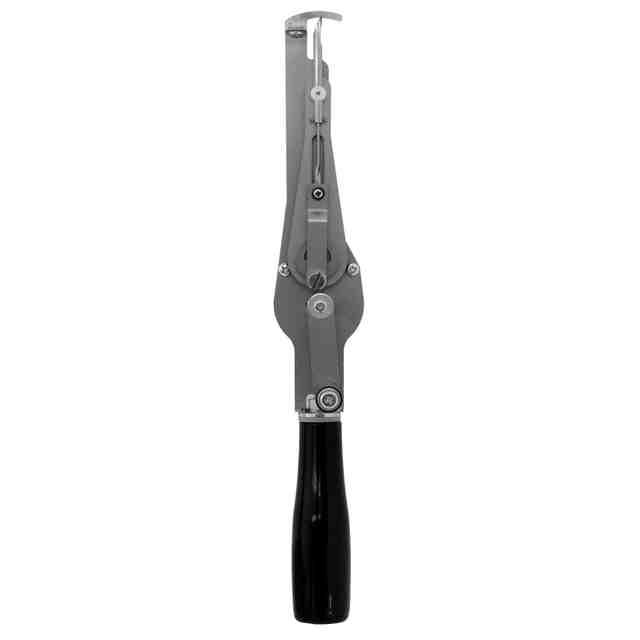

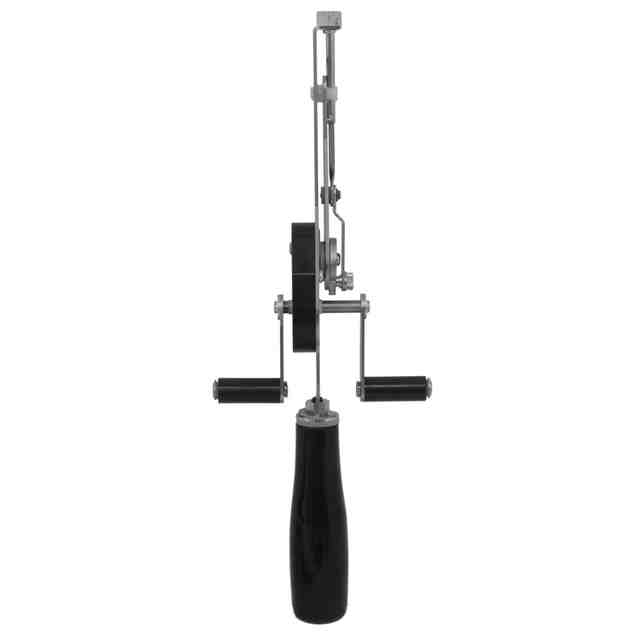

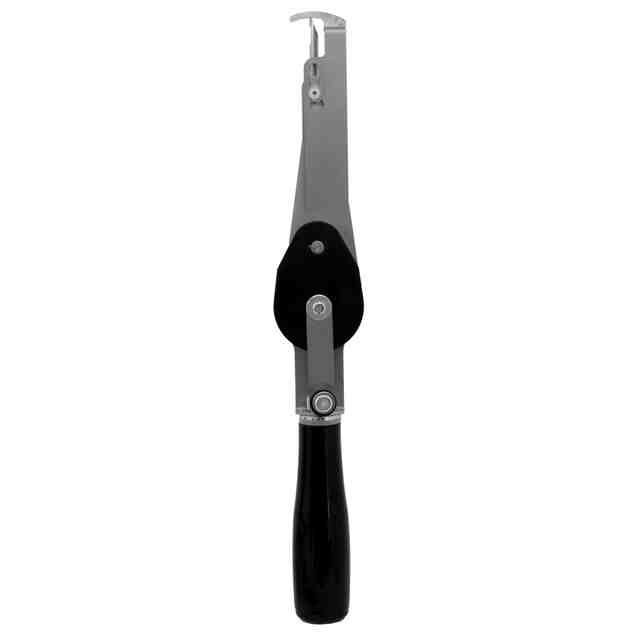

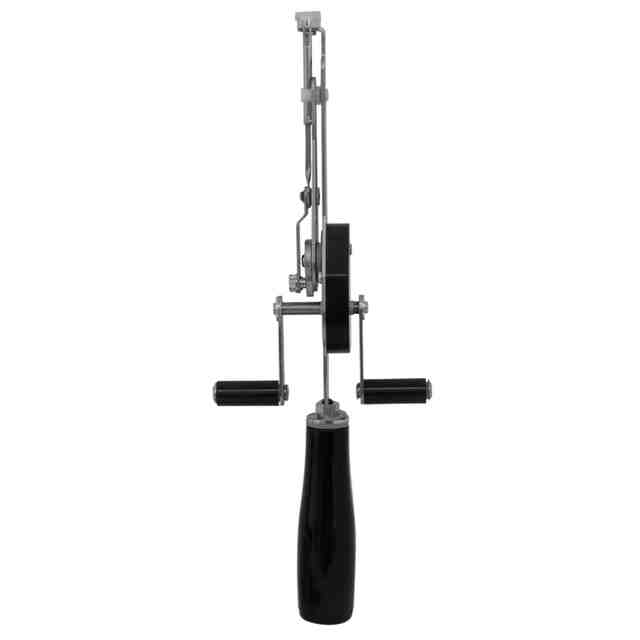

意匠の説明図面に代えて正面図、背面図、平面図、底面図、左側面図、右側面図および斜視図を示す図面代用写真7枚を添付している。

関連意匠
