意匠ウォッチ

発行日2025-06-13
公報種別意匠公報(S)
登録番号1800974
登録日2025-06-05
意匠に係る物品包装用容器
意匠分類F4-711(包装紙、包装用容器等)
出願番号2024025589
出願日2024-12-10
意匠権者株式会社クラウン・パッケージ
代理人個人

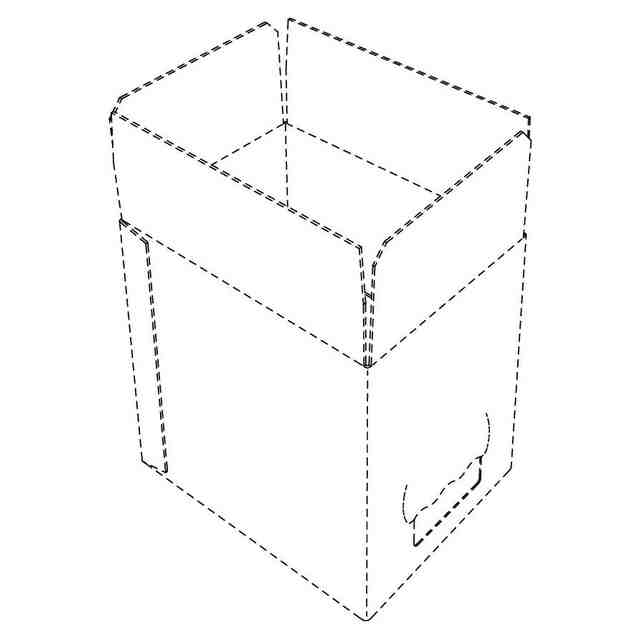

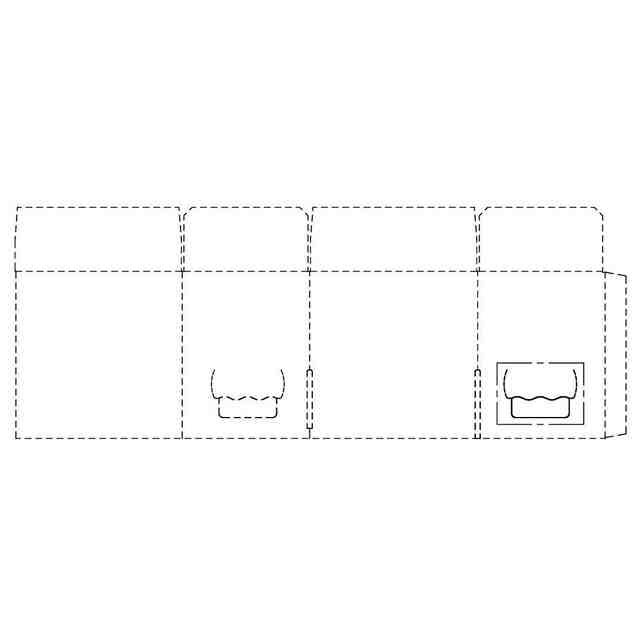

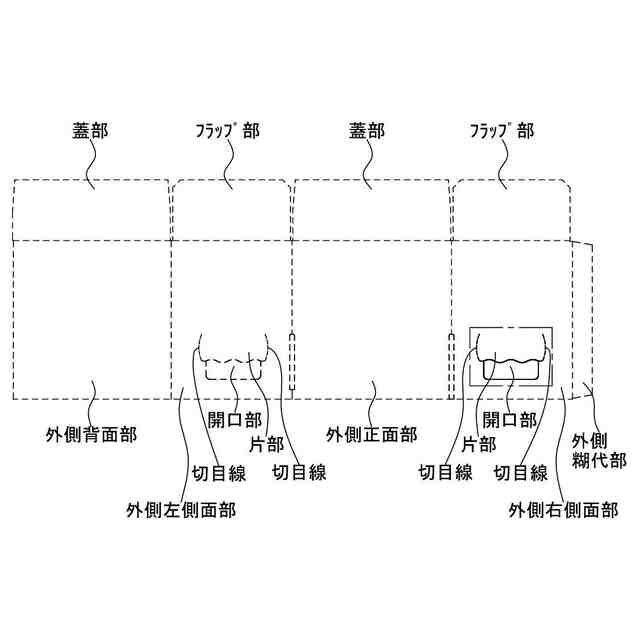

意匠に係る物品の説明本願の意匠に係る物品(以下「本物品」とする)は、内部に陳列用箱を備えた包装用容器で、外箱と、外箱の内側に設けられた陳列用箱としての内箱とから構成されている。外箱は、外側正面部と外側右側面部と外側左側面部と外側背面部と外側糊代部と一対の蓋部と一対のフラップ部を有し、外側右側面部と外側左側面部に、片部が設けられている。また、内箱は、内側正面部と内側右側面部と内側左側面部と内側背面部と内側糊代部と底面部とを有し、底面部においては、第2底面構成部の先端部が第1底面構成部に接着され、第4底面構成部の先端部が第3底面構成部に接着されている。内側右側面部と内側左側面部には、分離部が設けられている。外箱と内箱とは、それぞれ1枚のブランクにより形成されている。外箱における一対の片部は、第1開口部に接した波形状の下辺と、該下辺の両端から上方に伸びた一対の切目線により形成されている。また、内箱においては、一対の分離部が、三方を切目線に囲まれて形成され、押片部が、分離部との間の切目線と、該切目線の両端から下方に形成された切込みにより形成されている。外箱の片部と内箱の分離部とは接着剤により互いに接着されていて、片部の内側に分離部が接着されている。本物品の使用に当たっては、本物品を商品を収納する場所(例えば、商品の製造場所)に運ぶ。その際、本物品を「折り畳んだ状態を示す参考斜視図」に示すように折り畳んだ状態で運ぶことができる。商品を収納する場所においては、本物品の上方から内箱内に陳列すべき商品を収納した上で、「使用状態を示す参考斜視図(1)」に示すように、外箱の蓋部を閉状態としてテープ等で固定する。その状態で、商品を陳列する場所(例えば、販売店)に運ぶ。そして、商品を陳列する場所においては、片部の両側の切目線を破断して片部を上方に回動させることにより、内箱の分離部の周囲の切目線が破断して内箱の分離部が破り取られて内箱から分離し、外箱の片部の裏側に接着した状態で片部が回動されて、「使用状態を示す参考斜視図(2)」に示すようになる。片部を上方に回動させる際に、押片部を押し込むことにより、片部の下端に指を係止しやすい。そして、「使用状態を示す参考斜視図(3)」に示すように、外箱を上方に引き上げることにより、商品が収納された状態の内箱が現れるので、商品が収納された状態の内箱を陳列する。
意匠の説明実線で表した部分が部分意匠として意匠登録を受けようとする部分である。一点鎖線は部分意匠として意匠登録を受けようとする部分とその他の部分の境界のみを示す線である。本物品の外箱と内箱は、紙材、特に、段ボール材により形成されている。

関連意匠
