発行日2025-07-03
公報種別意匠公報(S)
登録番号1802773
登録日2025-06-25
意匠に係る物品薬剤用包装用容器本体
意匠分類F4-32(包装紙、包装用容器等)
出願番号2024018096
出願日2024-09-02
意匠権者CKD株式会社,CKD CORPORATION
代理人個人,個人

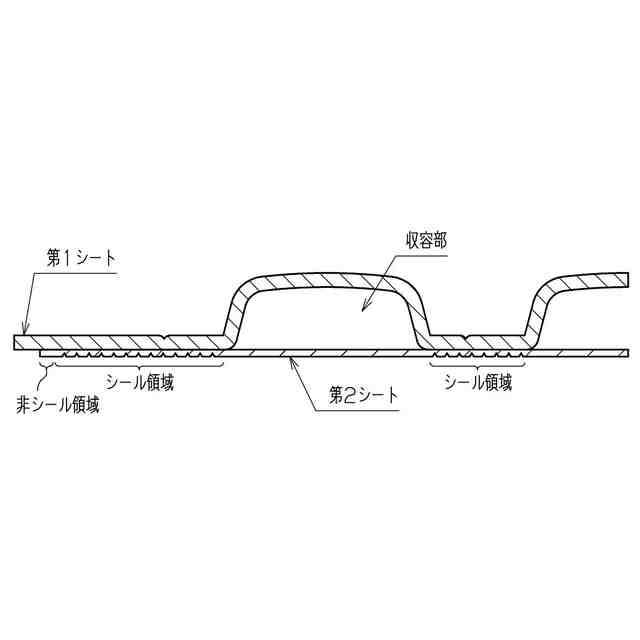

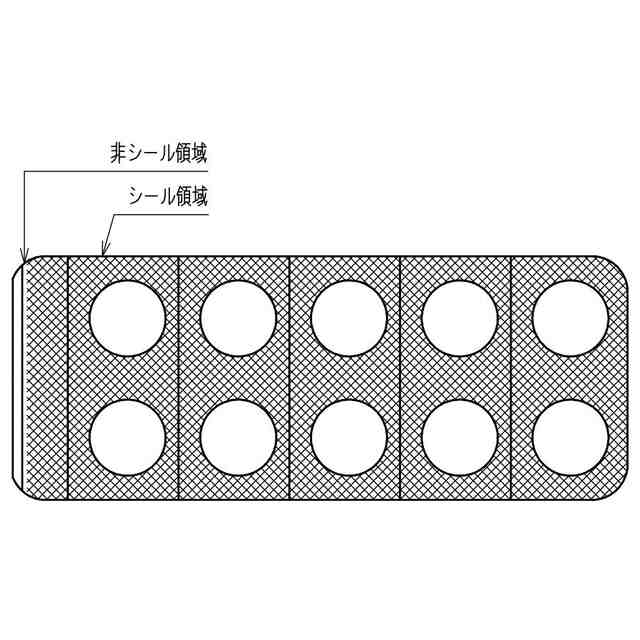

意匠に係る物品の説明この意匠にかかる物品は、薬剤等を包装するための包装用容器本体であって、収容部に薬剤等を収容しシール加工することにより、薬剤等を気密状態で包装するものであり、収容部の気密性を保持しつつ、加工時に生じる端部の廃材を低減させたものである。参考正面図及び、各部の名称を示す参考図に示すように、本願意匠は第1シートと第2シートからなるものであって、第1シートは第2シートよりも長く、第1シートの先端部が第2シートより突出している。また、第2シートの端部には、第1シートとシールされていない非シール領域が一定幅で設けられている。これにより、本願意匠の端部には、第1シートのみの部分と非シール領域が表れている。本願意匠においては、当該非シール領域が設けられていることで、シール加工時に、第1シートと第2シートを接着するための接着剤が加工装置に付着しにくくなっている。

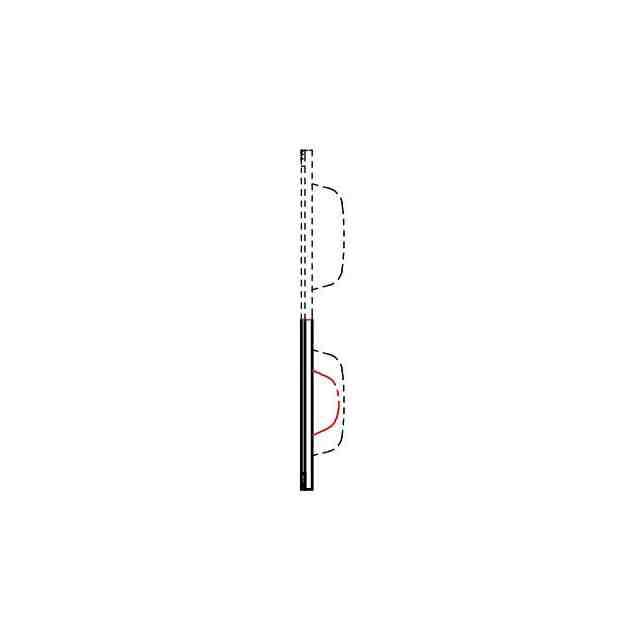

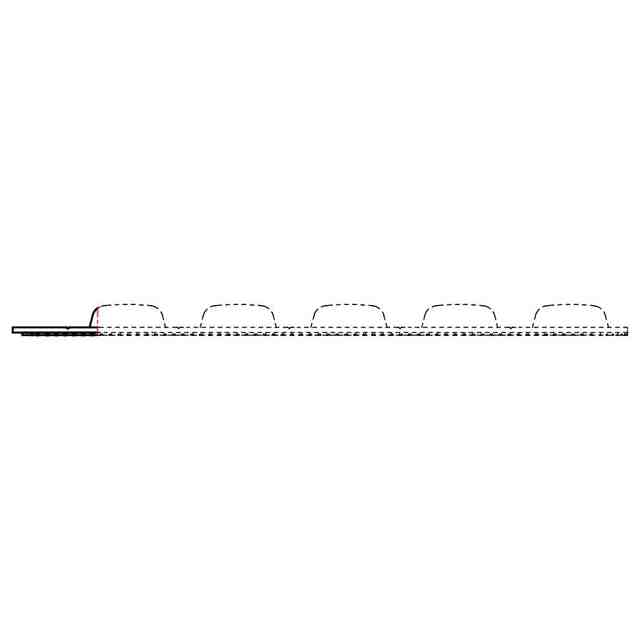

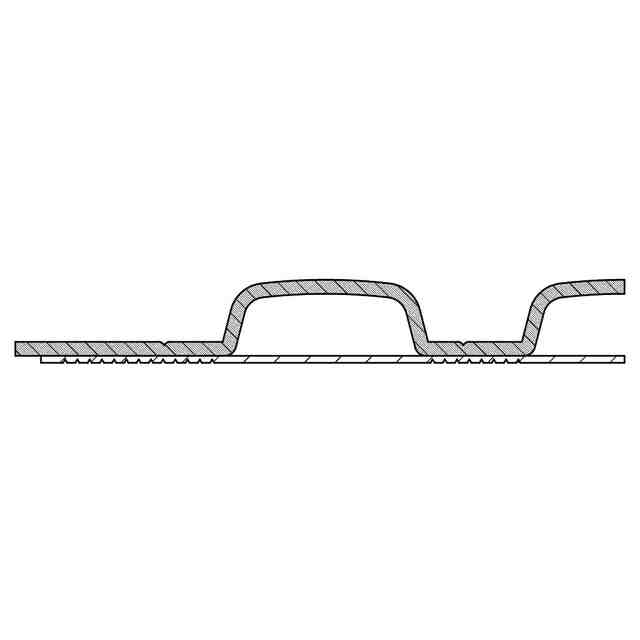

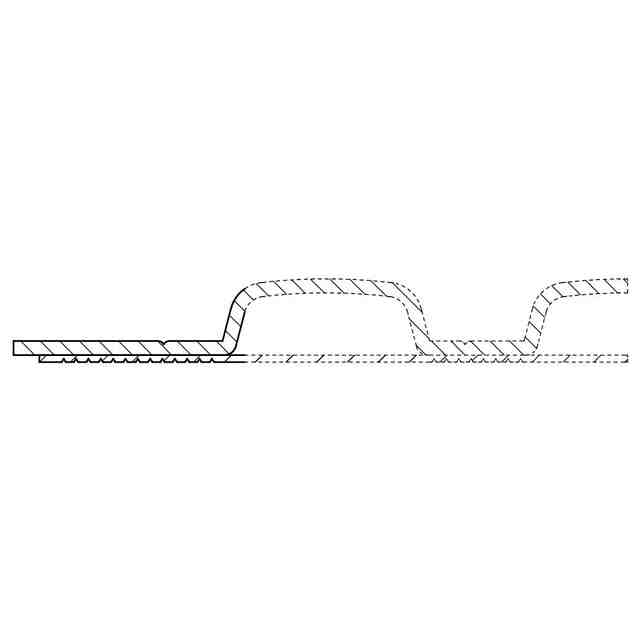

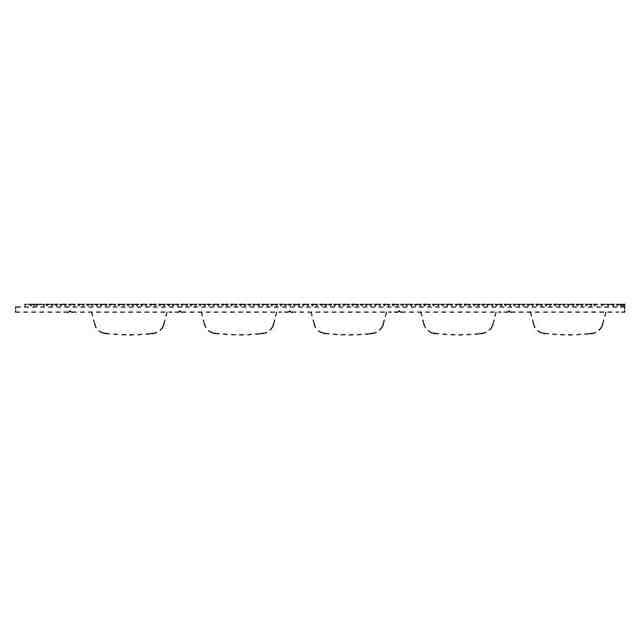

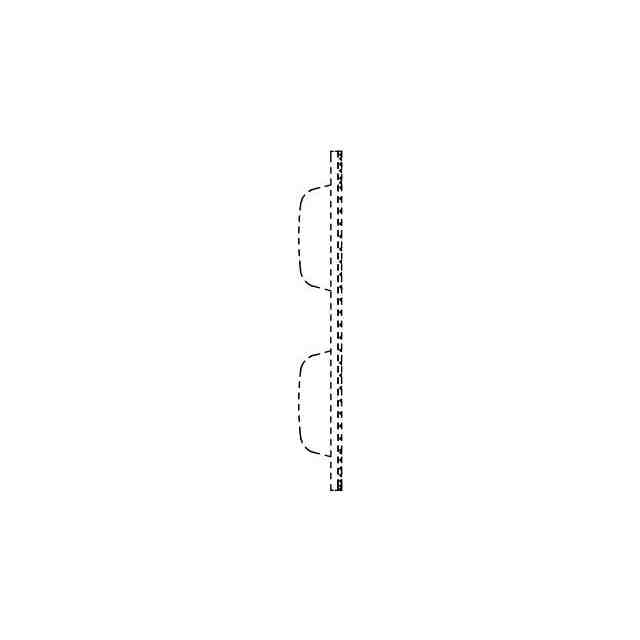

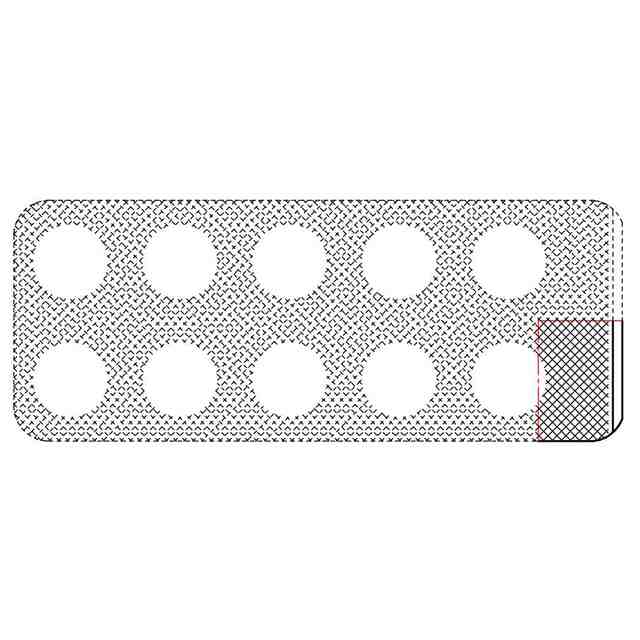

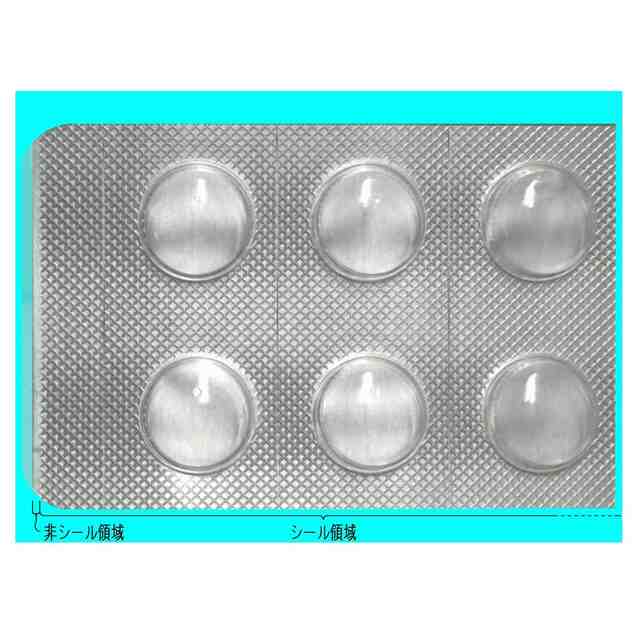

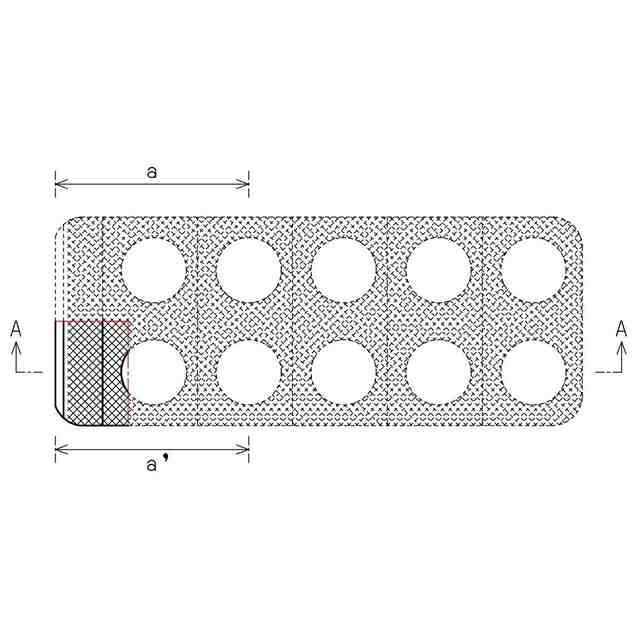

意匠の説明意匠登録を受けようとする部分を実線で、それ以外の部分を破線で表した。各図において表れる赤色の一点鎖線は、登録を受けようとする部分とそれ以外の部分の境界のみを表している。a-a’部におけるA-A拡大端面図を含めて意匠登録を受けようとする部分を特定している。参考正面図において斜め格子模様が表れる部分は、シール領域である。透明部分を示すa-a’部における参考A-A拡大端面図において薄墨を施した部分(第1シート)は、透明である。実施態様の一例を示す参考部分拡大図の周辺部に表された色彩(水色)は、本物品の形状及び透明部分を明確にするための背景である。

関連意匠
