意匠ウォッチ

発行日2025-07-18
公報種別意匠公報(S)
登録番号1803969
登録日2025-07-10
意匠に係る物品筋力トレーニング器具
意匠分類E3-0100(運動競技用品)
出願番号2024023167
出願日2024-11-08
意匠権者GentlemanFitnessClub株式会社
代理人弁理士法人井上国際特許商標事務所

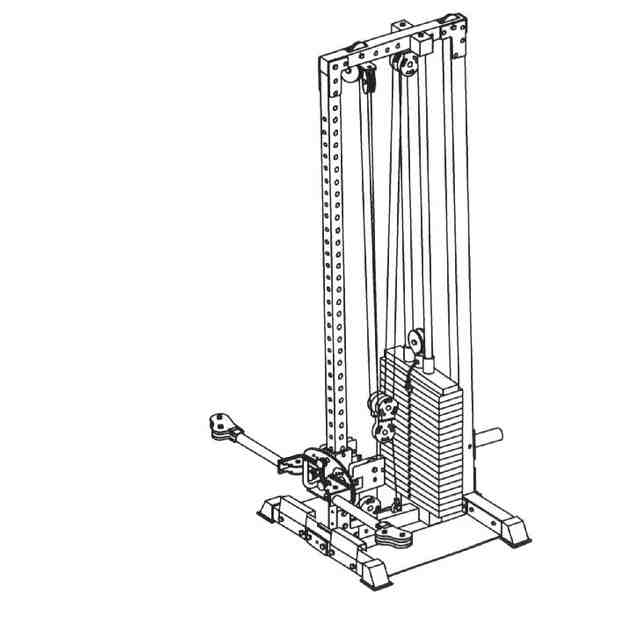

意匠に係る物品の説明本物品は、身体の様々な部位をトレーニングすることができる筋力トレーニング器具である。本物品は、各部の名称を示す参考斜視図に示すように、ベース部と前面支柱と背面支柱と天井部とからなる本体と、前面支柱に取り付けられたアーム取付部と、天井部とベース部とに固定された一対のガイドロッドと、ガイドロッドに取り付けられた、負荷であるウエイトスタックとを備えている。アーム取付部は、前面支柱に沿って段階的に高さ調節が可能に取り付けられている。アーム取付部には、左右方向に延在する一対のアームが取り付けられている。各アームは、上下方向に180°の範囲で段階的に角度調節が可能に取り付けられている。ウエイトスタックは、ガイドロッドに沿って上下方向に移動可能に取り付けられている。ウエイトスタックと各アーム間には、複数のプーリーを介してケーブルが配置されている。各アーム側のケーブルの先端部は、各アームの先端に設けられたプーリーを介して引き出され、当該ケーブルの先端部には、使用者が握るグリップ部材(図示省略)が取り付けられる。使用者が左右の手で図示しないグリップ部材を握り、ケーブルを引き出すように腕を動かすと、ウエイトスタックがガイドロッドに沿って上昇し、腕を元の位置に戻すとウエイトスタックは下降する。使用者は、一対のアームの高さと、各アームの角度と、身体の向きとの組み合わせを変えて、グリップ部材を握って上記のよう腕を動かすことにより、身体の様々な部位をトレーニングすることができる。
意匠の説明右側面図は、左側面図と対称に表れるため省略する。

関連意匠
