発行日2025-07-18
公報種別意匠公報(S)
登録番号1803999
登録日2025-07-10
意匠に係る物品移動体搭載用X線検査装置
意匠分類J1-70(計量器、測定機械器具及び測量機械器具)
出願番号2025003353
出願日2025-02-21
意匠権者TMS株式会社
代理人個人

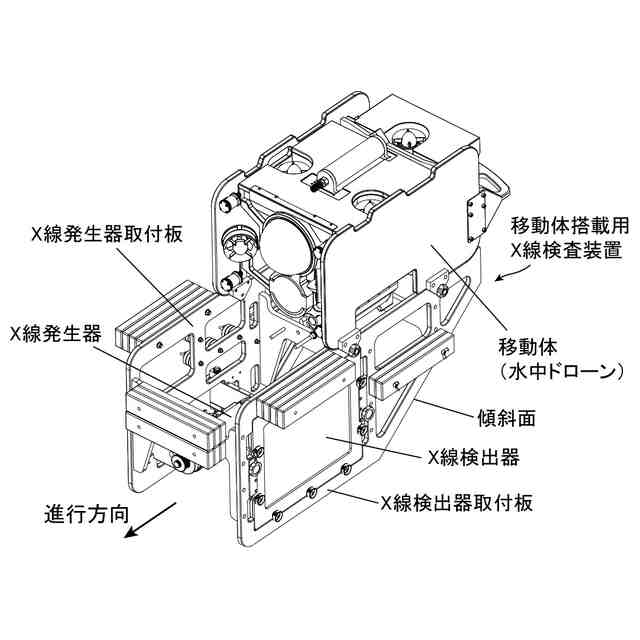

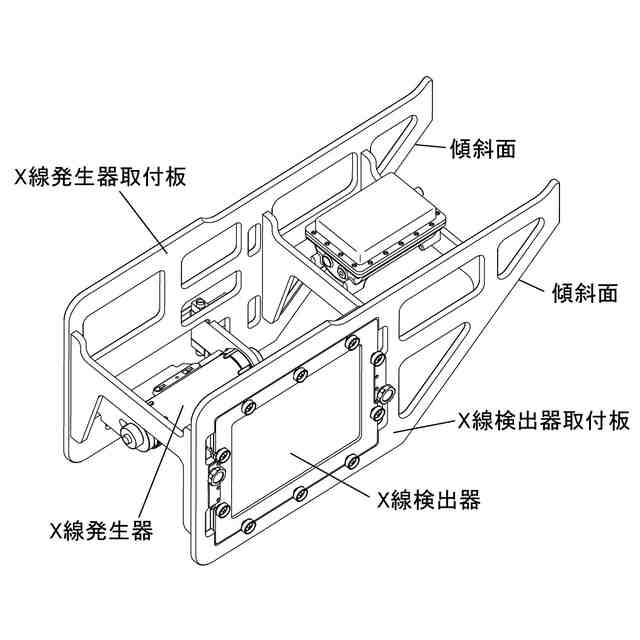

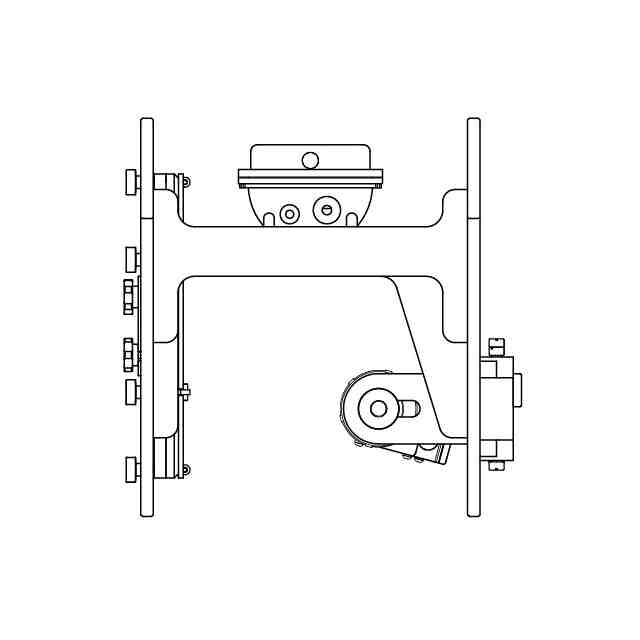

意匠に係る物品の説明本物品は、水中ドローン、水中スクータ及び空中ドローンなどの移動体に搭載可能な移動体搭載用X線検査装置であり、各部の名称を示す参考斜視図及び使用状態を示す参考斜視図に示すように、検査対象物にX線を照射するX線発生器と、検査対象物を透過したX線を受像するX線検出器と、X線発生器が取り付けられるX線発生器取付板と、X線検出器が取り付けられるX線検出器取付板とを備えている。X線検出器取付板及びX線発生器取付板は、互いに間隔を空けて対向するように配置されており、これらの上方に移動体が取り付けられるように構成されている。X線検出器取付板及びX線発生器取付板の長手方向における一端側には、X線発生器及びX線検出器が配置され、他端側の下部には、それぞれ、移動体搭載用X線装置を搬出入等する際に、当該移動体X線装置を地面などの所定面に置いた状態でスライド移動させることが可能な傾斜面が形成されている。
意匠の説明

関連意匠
