発行日2025-07-22
公報種別意匠公報(S)
登録番号1804094
登録日2025-07-11
意匠に係る物品包装用容器の蓋
意匠分類F4-91200(包装紙、包装用容器等)
出願番号2024027336
出願日2024-12-27
意匠権者Sustainable Packaging合同会社
代理人弁理士法人オリーブ国際特許事務所

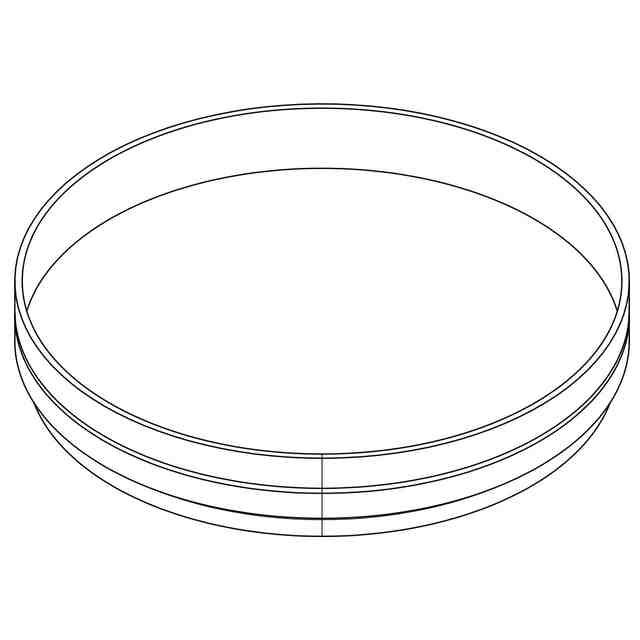

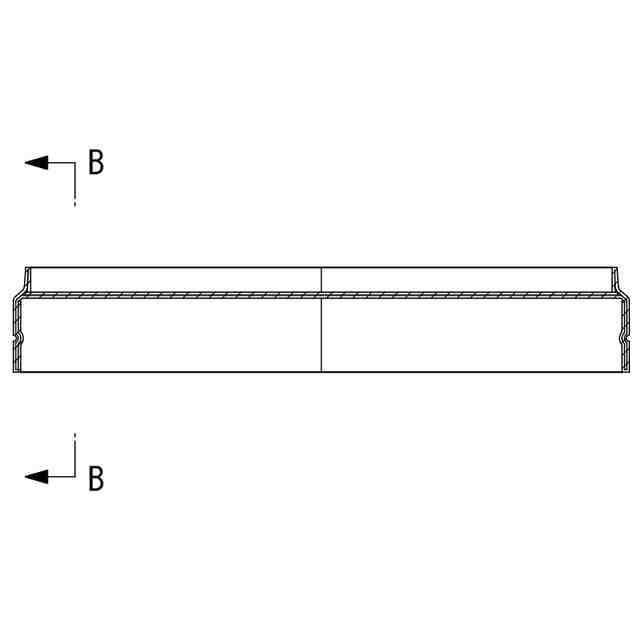

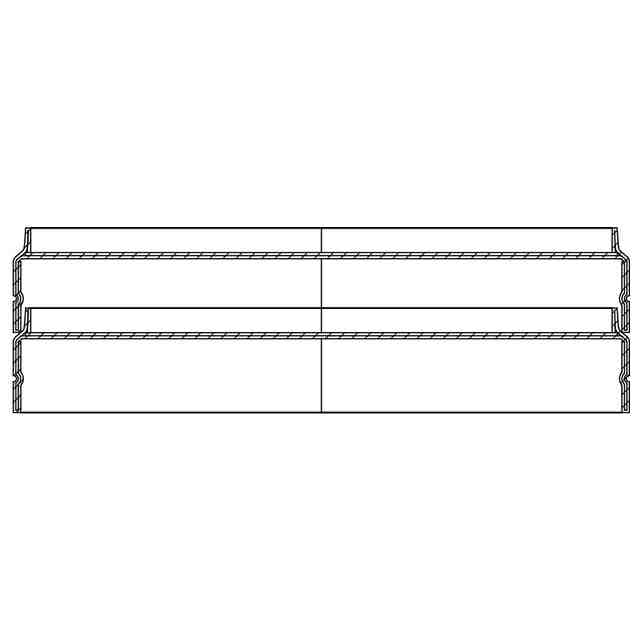

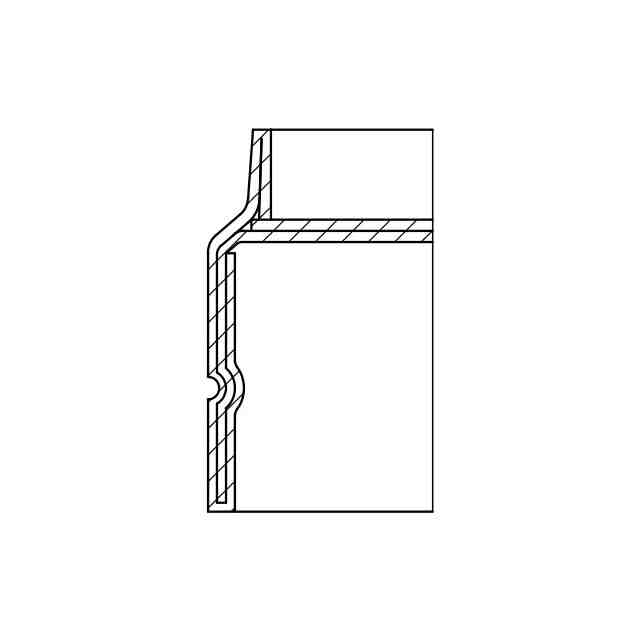

意匠に係る物品の説明本物品は、側面と蓋面それぞれのブランクをプレス機によって成形しつつ組み合わせることによって形成されている包装用容器の蓋であり、縁部が円形形状を有する包装用容器に対して着脱可能な蓋として用いられる。外周側面を形成するブランクは、側面の最下部で内側へ折り返されており、内側へ折り返されたブランクによって内周側面が形成されている。蓋面を形成するブランクは、縁部が下方へ折られつつ、側面を形成するブランクの内側で下方へ曲げられている。蓋面縁部の下方へ曲げられた部分が、側面の最下部で内側へ折り返された部分に挟まれていることによって、側面のブランクと蓋面のブランクが一体化されている。側面には、外面において周方向に沿って凹部が設けられており、この凹部に対応して蓋面よりも下側の内面において周方向に沿って凸部が設けられている。本物品は、内面に設けられた凸部によって、包装用容器の縁部と係合可能であり、係合された後は包装用容器から外れにくい。蓋の外周側面には、大径部と小径部によって段差が形成され、参考断面図に示すように、同一形状の複数の本物品を密に積載でき、積載できない又は積載しづらい蓋と比べて積載時の全体の体積が低減される。

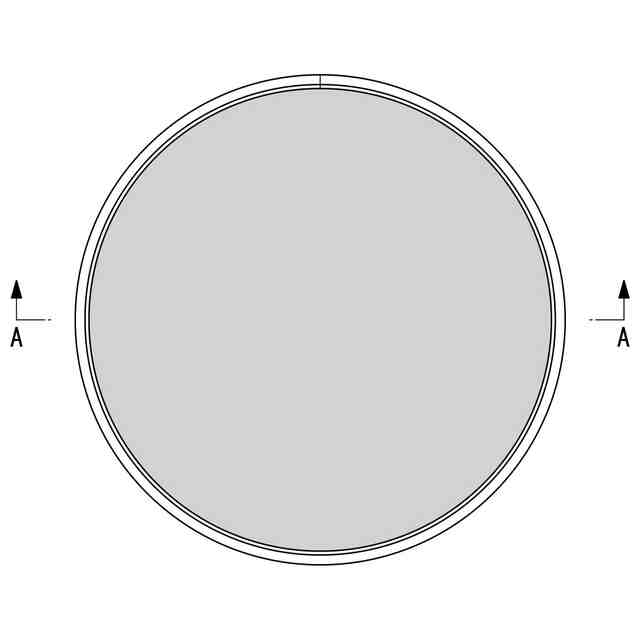

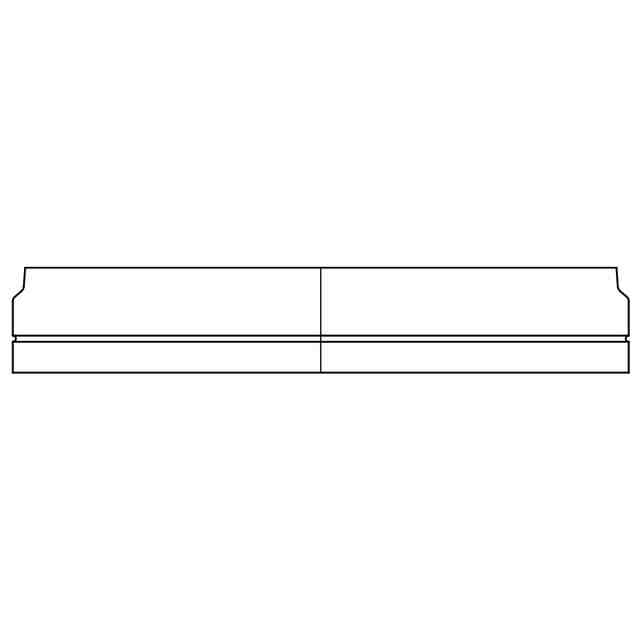

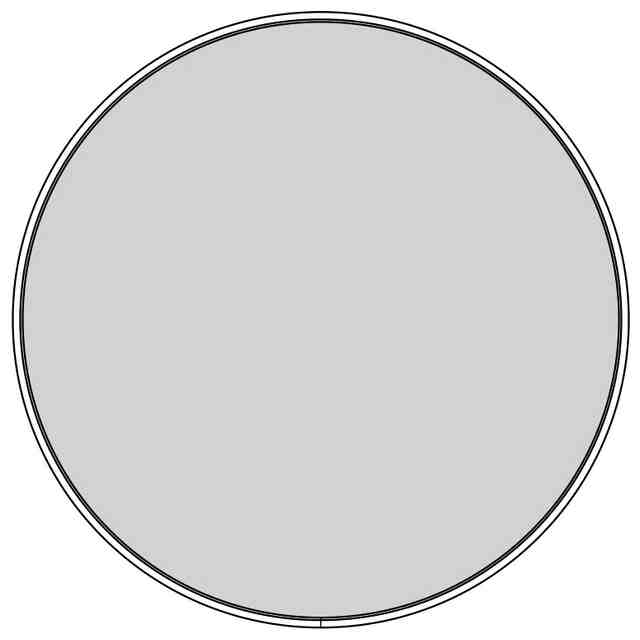

意匠の説明右側面図は左側面図と対称に表れるので省略する。薄墨を付した部分以外の部分が、意匠登録を受けようとする部分である。

関連意匠
