意匠ウォッチ

発行日2025-07-23
公報種別意匠公報(S)
登録番号1804182
登録日2025-07-14
意匠に係る物品集電ボックス
意匠分類H2-20(回転電気機械、配電機械器具)
出願番号2024023662
出願日2024-11-15
意匠権者株式会社イトーヨーギョー
代理人弁理士法人サンクレスト国際特許事務所

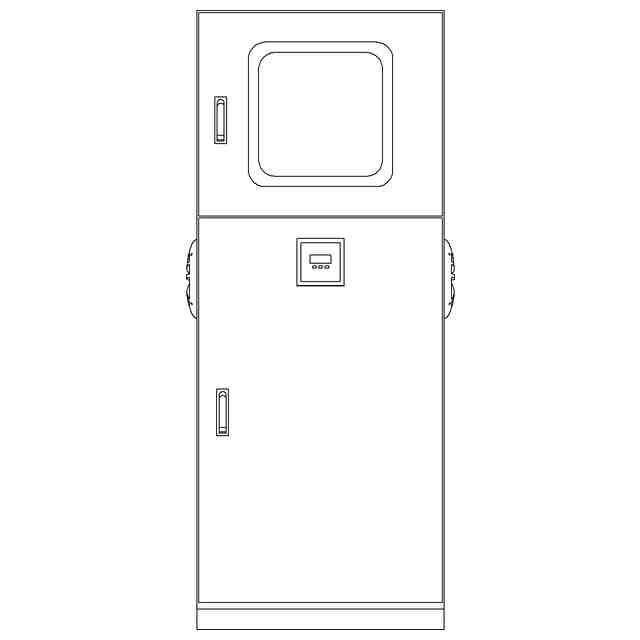

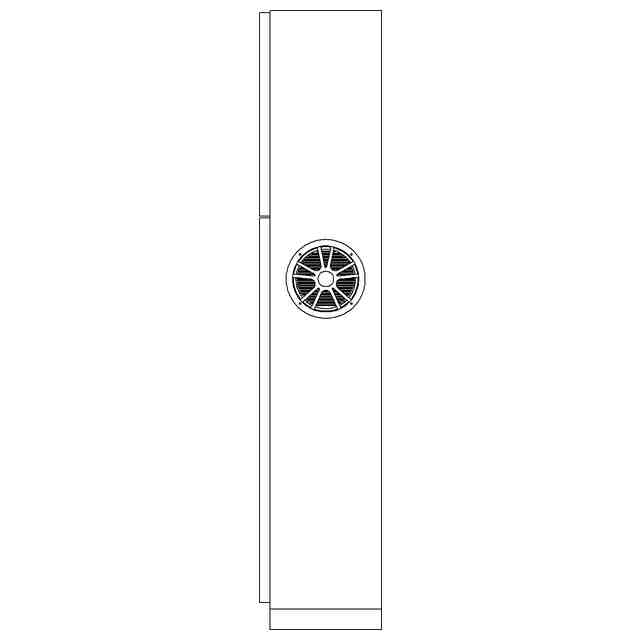

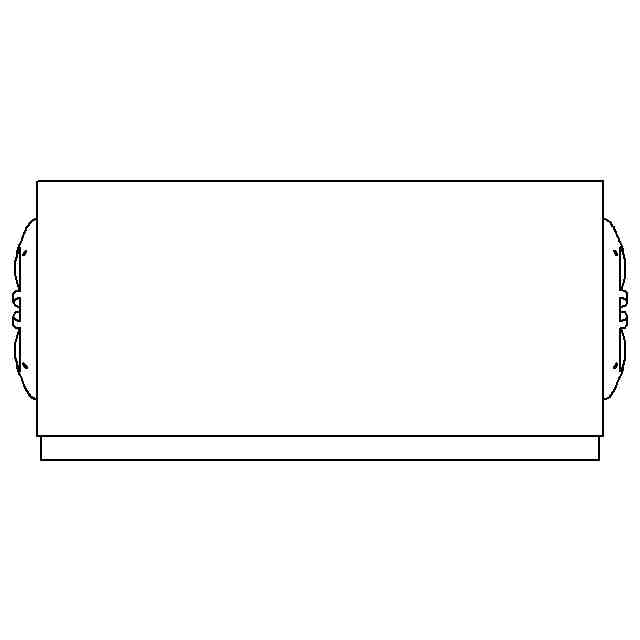

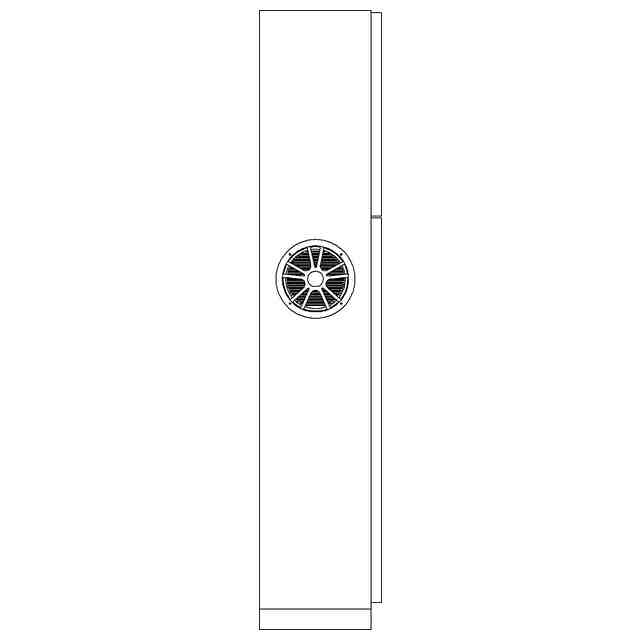

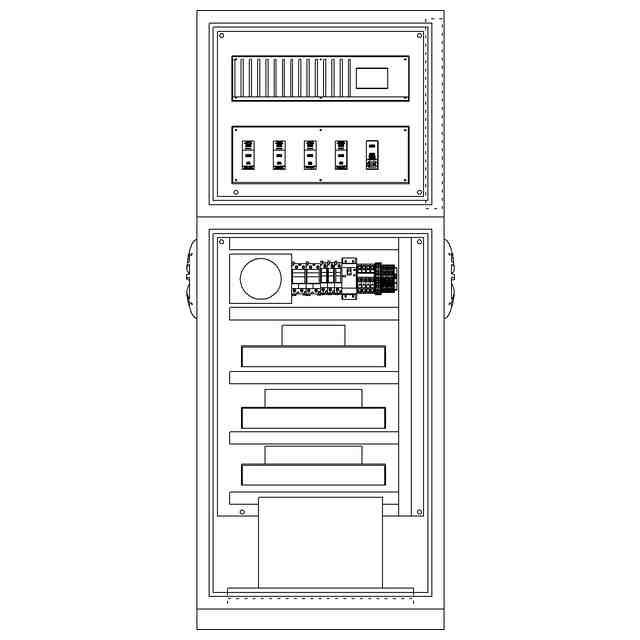

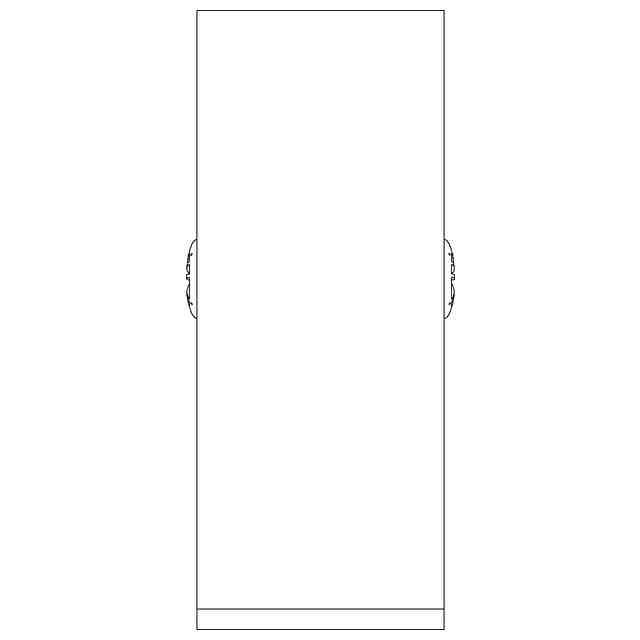

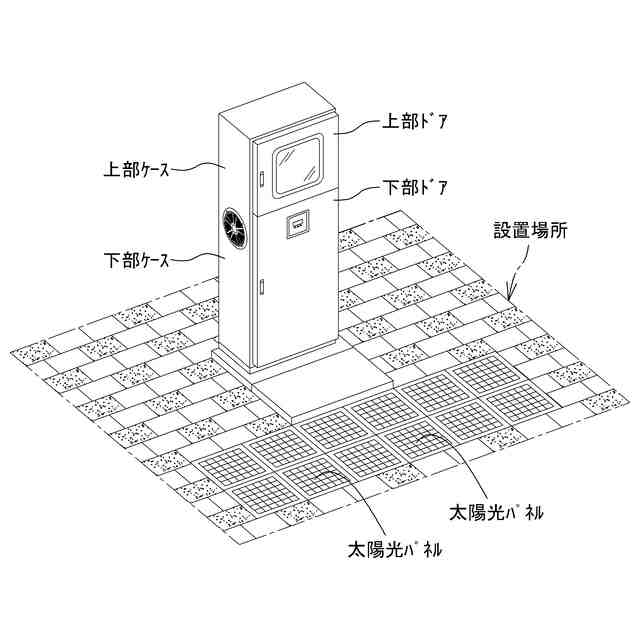

意匠に係る物品の説明使用状態を示す参考図のように、本物品は、商用電源が引き込まれない歩道などの設置場所に設けられる集電ボックスである。本物品は、開き扉よりなる下部ドアで閉塞される下部ケースと、開き扉よりなる上部ドアで閉塞される上部ケースとを含む、2階建て構造である。上部ドアは硝子張りのドアである。下部ケースの内部には、蓄電装置、インバータ、及び配電盤などが収容される。上部ケースの内部には、直流用のコンセントと交流用のコンセントとを有する給電ユニットが収容される。給電ユニットのコンセントにスマートフォンなどの電子機器の電源ケーブルを接続すれば、蓄電装置又はインバータからの給電により電子機器を充電することができる。集電ボックス内の蓄電装置は、例えば太陽光パネルが発電する電力を蓄電する。本物品の二重の小正方形の部分は、バッテリー残量表示部である。二重の小正方形の内側には、集電ボックス内の蓄電装置の蓄電状況を表示するための、長方形のモニター、及び3つのライトが設けられている。
意匠の説明正面図における上部ドア内のほぼ正方形の枠内部分は透明である。

関連意匠
