発行日2025-07-23
公報種別意匠公報(S)
登録番号1804201
登録日2025-07-14
意匠に係る物品クランプ装置
意匠分類J7-400(医療機械器具)
出願番号2025002891
出願日2025-02-16
意匠権者株式会社MELBEC
代理人個人

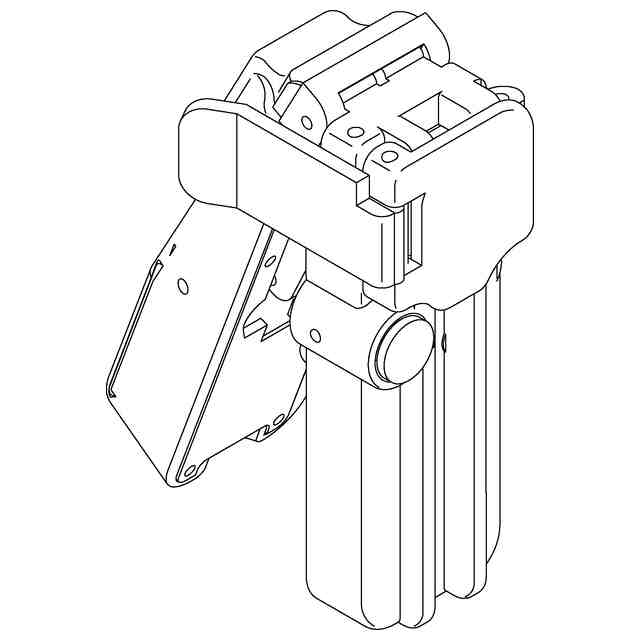

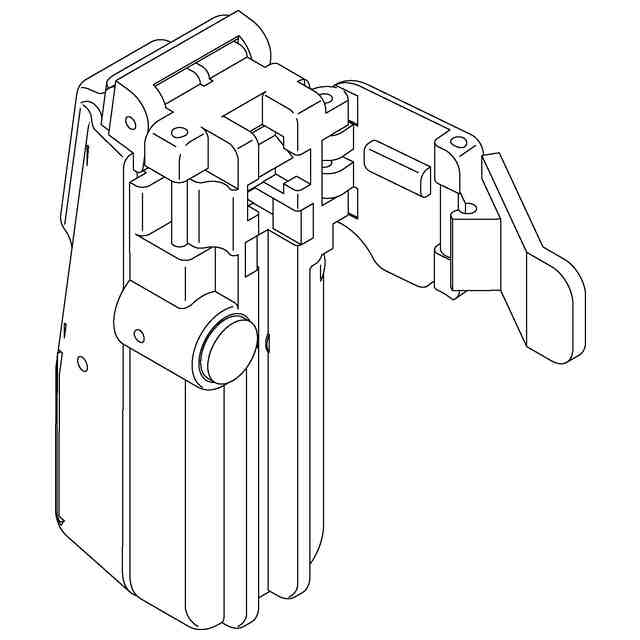

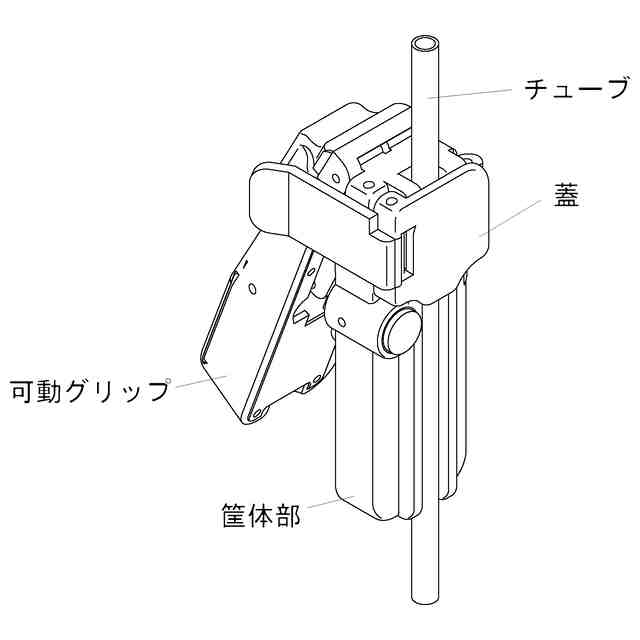

意匠に係る物品の説明本物品は、可撓性を有する医療用のチューブに取り付けて、チューブ内の流体の流れを遮断するために使用するものである。本物品は、チューブを着脱自在に保持する筐体部と、筐体部に開閉自在に設置される蓋と、一端が自由端で他端が筐体部に回動自在に設置された可動グリップとを備える。本物品において、可動グリップが閉じた状態とは、可動グリップが筐体部とほぼ平行の位置関係にある状態であり、このとき、筐体部に保持されたチューブは押圧されず、流体はチューブ内を通過可能である。また、可動グリップが開いた状態とは、使用状態を示す参考図に示すように、可動グリップが回動して筐体部から離れている状態であり、このとき、筐体部に保持されたチューブは押圧され、チューブ内を通過する流体の流れを遮断することができる。

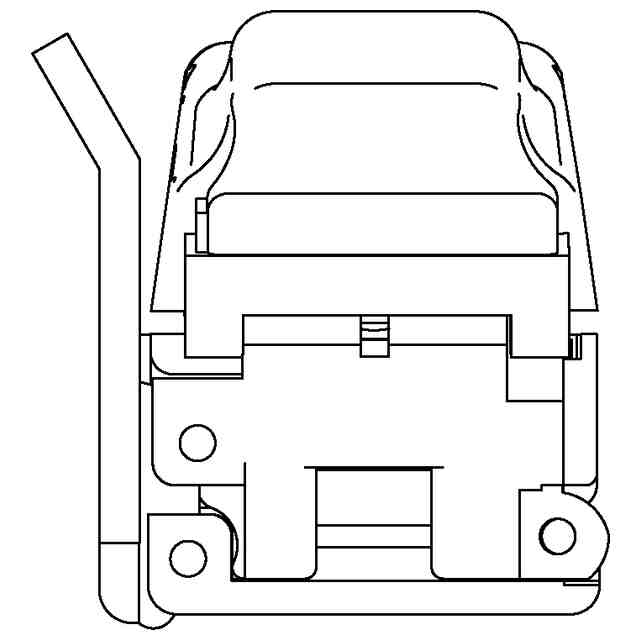

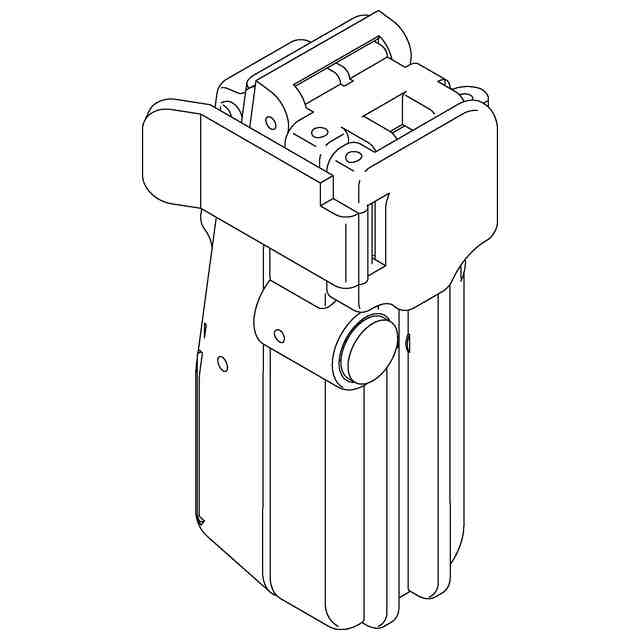

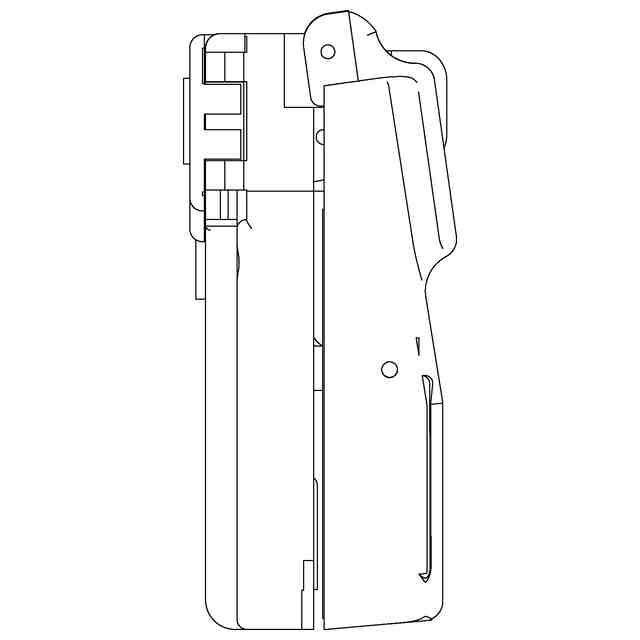

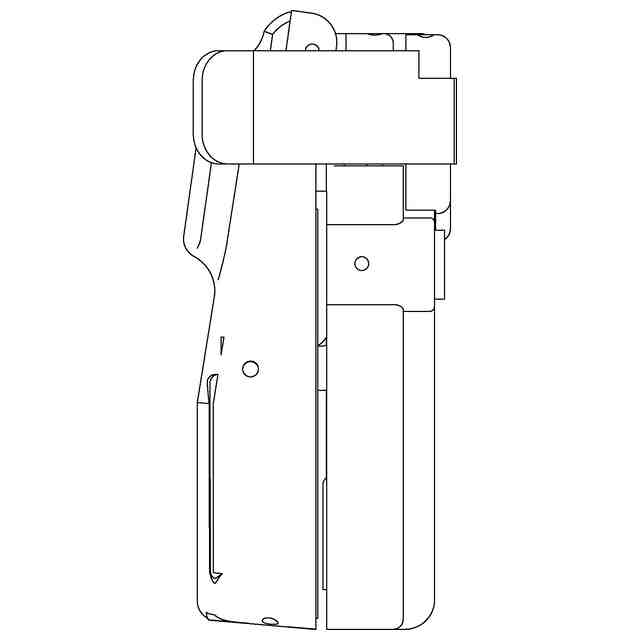

意匠の説明正面図、背面図、左側面図、右側面図、平面図、底面図及び斜視図は、可動グリップが閉じた状態の本物品を表す。

関連意匠
