意匠ウォッチ

発行日2025-07-30
公報種別意匠公報(S)
登録番号1804720
登録日2025-07-22
意匠に係る物品バタフライ弁用弁体
意匠分類M2-5912(配線・配管用管、管継ぎ手、バルブ等)
出願番号2025006592
出願日2025-03-31
意匠権者前澤工業株式会社
代理人個人

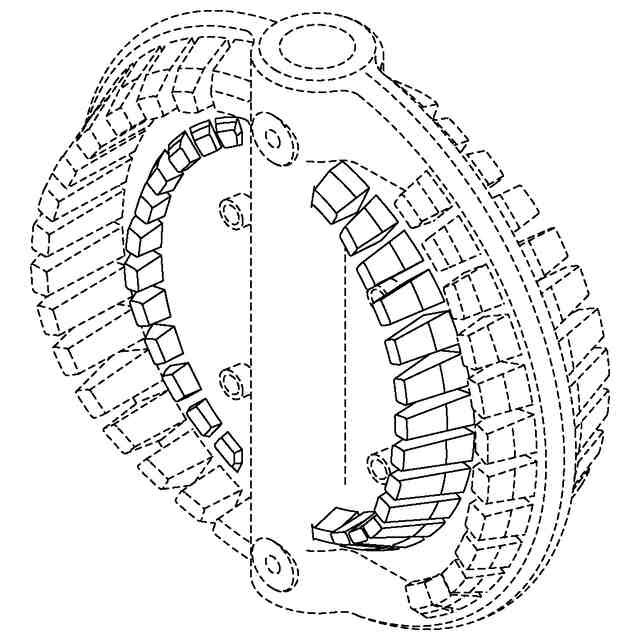

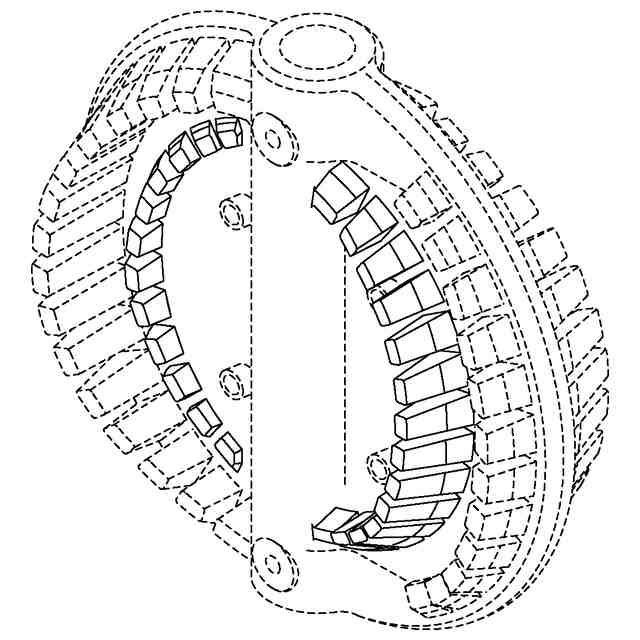

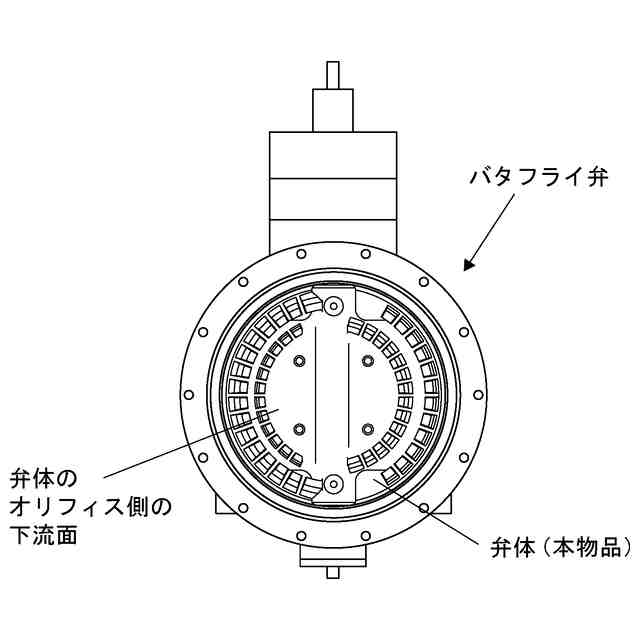

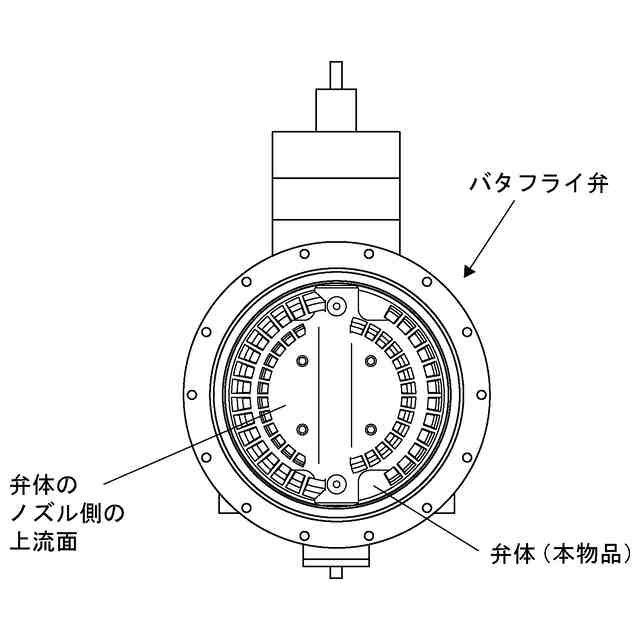

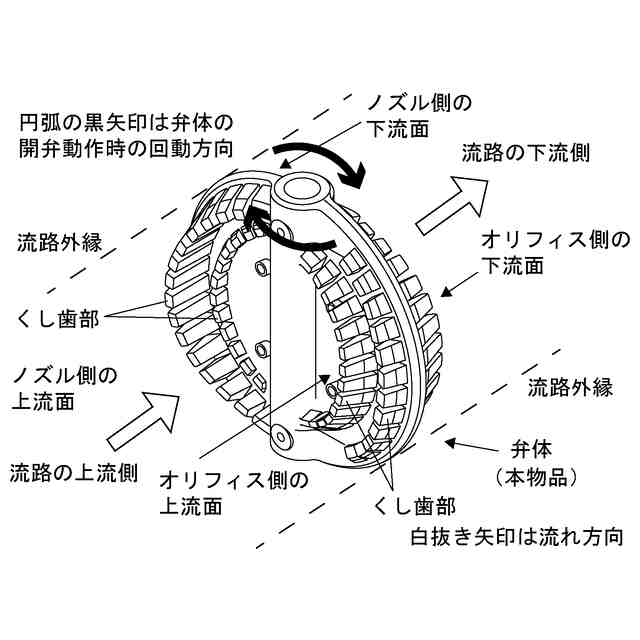

意匠に係る物品の説明本物品はバタフライ弁用弁体であって、「弁体における各部位の参考説明図」に示すように、流体の流れ方向に直交する全閉位置にある本物品を上流側から見て、本物品における右側部分がオリフィス側、本物品における左側部分がノズル側として用いられる。即ち、流体の流れ方向に直交する全閉位置にある本物品を下流側から見て、本物品における右側部分がノズル側、本物品における左側部分がオリフィス側として用いられる。なお、「弁体における各部位の参考説明図」に示すように、全閉位置の弁体が開かれる開弁動作時に流れ方向と同一の方向に移動する部位がノズル側であり、流れ方向と反対の方向に移動する部位がオリフィス側である。

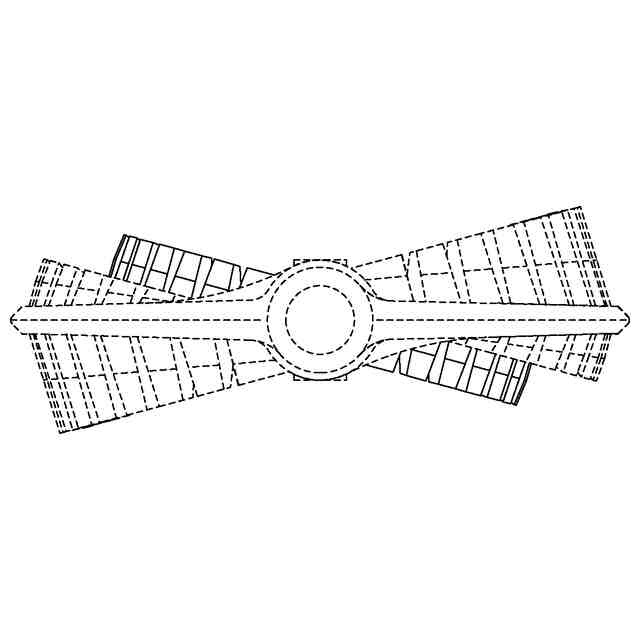

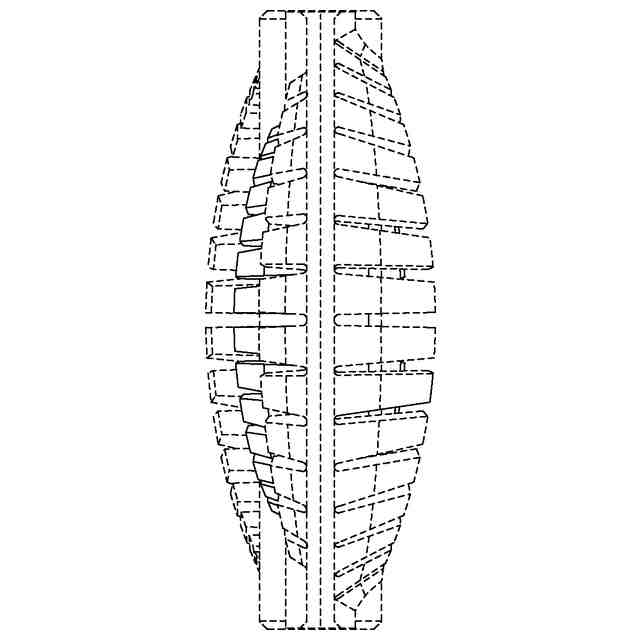

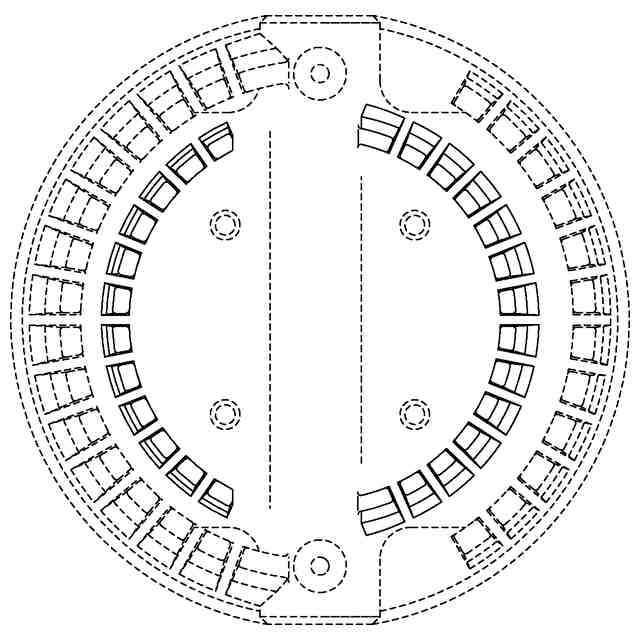

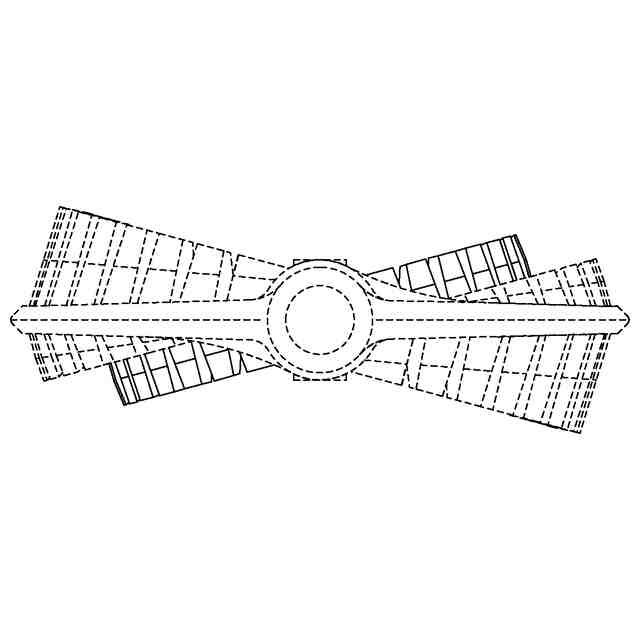

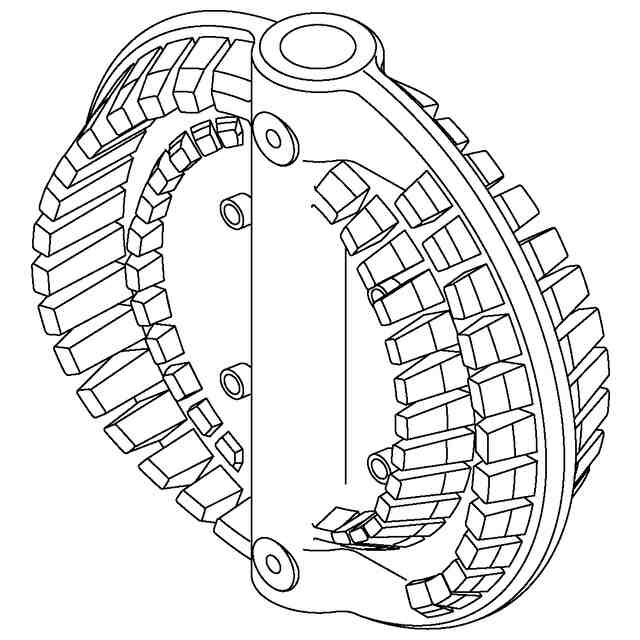

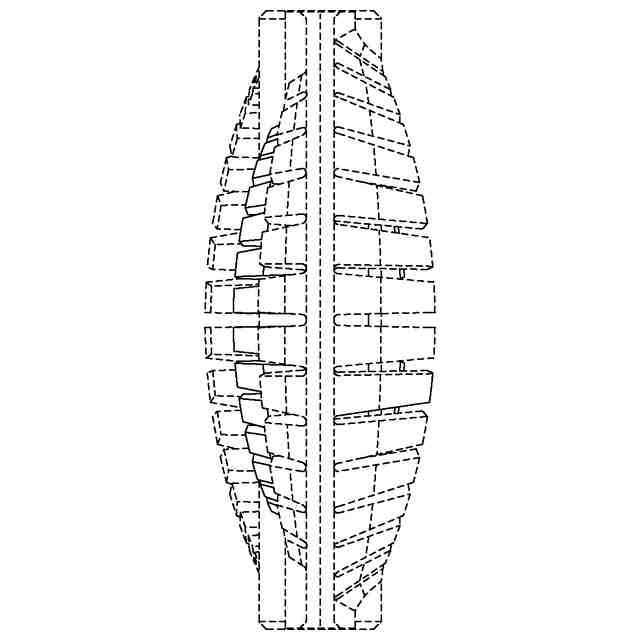

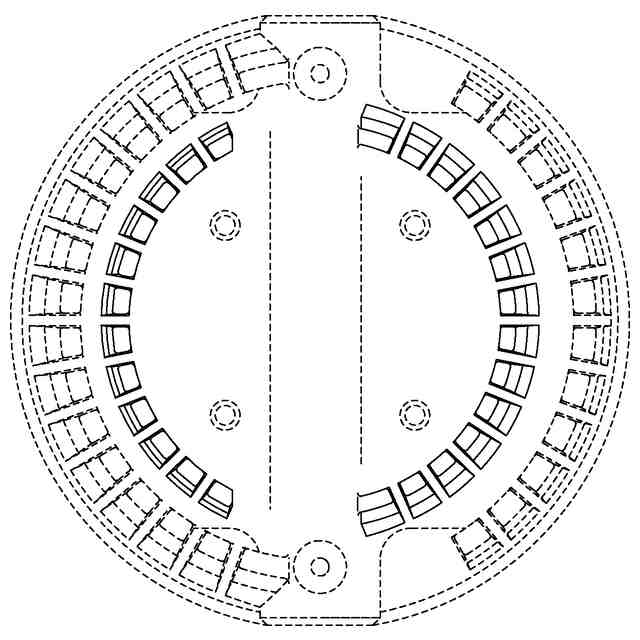

意匠の説明実線で表した部分は、意匠登録を受けようとする部分であり、弁体の開弁動作時に生じる乱流を整流する内側くし歯部を実線部分としている。

関連意匠
