発行日2025-08-04
公報種別意匠公報(S)
登録番号1805172
登録日2025-07-25
意匠に係る物品管継手
意匠分類M2-433(配線・配管用管、管継ぎ手、バルブ等)
出願番号2025002253
出願日2025-02-05
意匠権者株式会社タブチ
代理人個人,個人,個人
意匠に係る物品の説明本物品は、例えば、冷媒銅管を接続するために使用される。本物品のナットの横には2本の円周溝が形成されている。ナットの隣にある円周溝にはこの位置までナットを締付けることを作業者に促すマーカーが施され、その奥の円周溝には締付け過ぎないことを作業者に認識させるマーカーが施される。冷媒銅管等との接続作業時においてナットがマーカーの目視を阻害することがないようにするため、ナットにはテーパー部が形成されている。

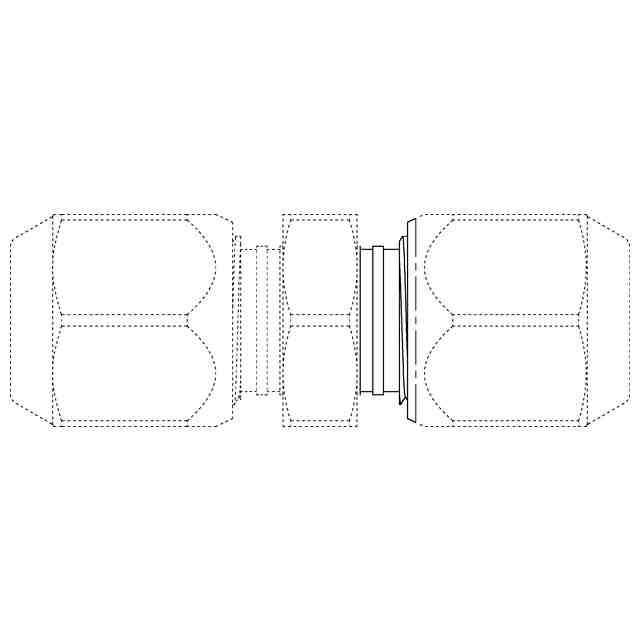

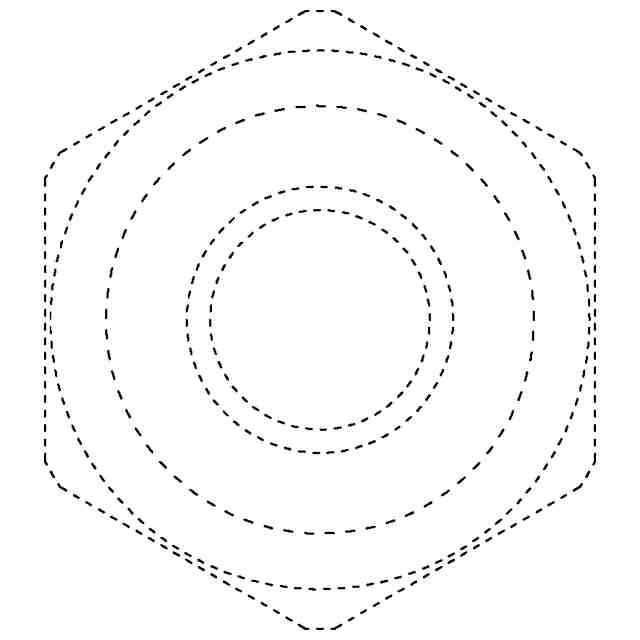

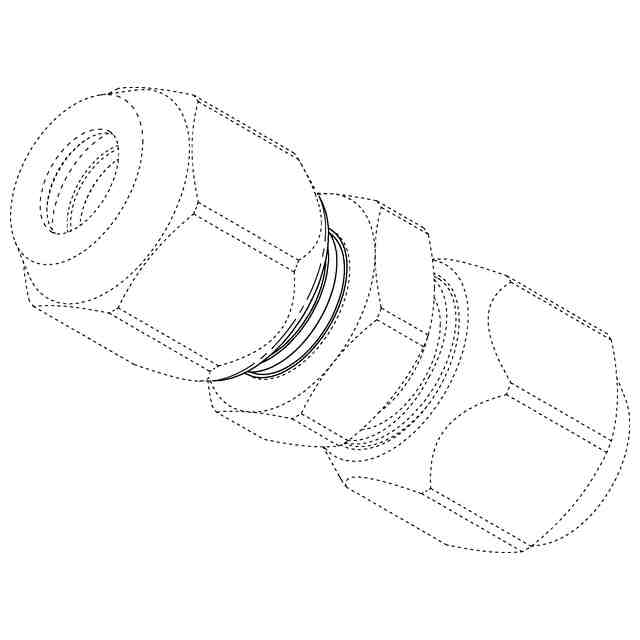

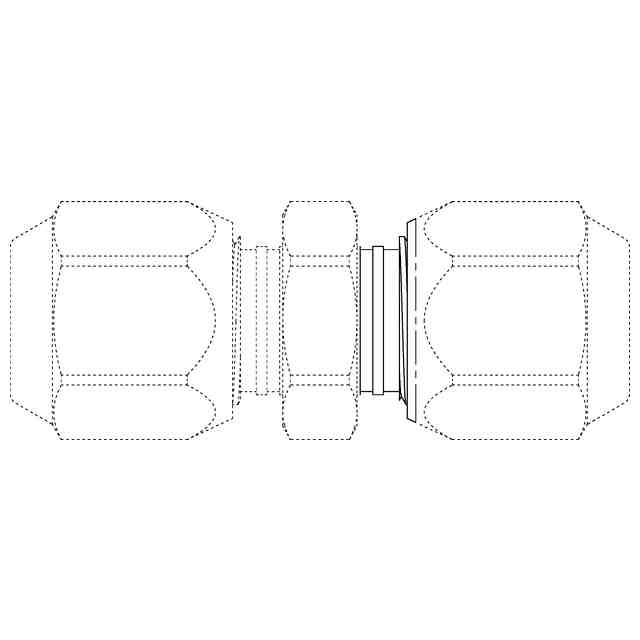

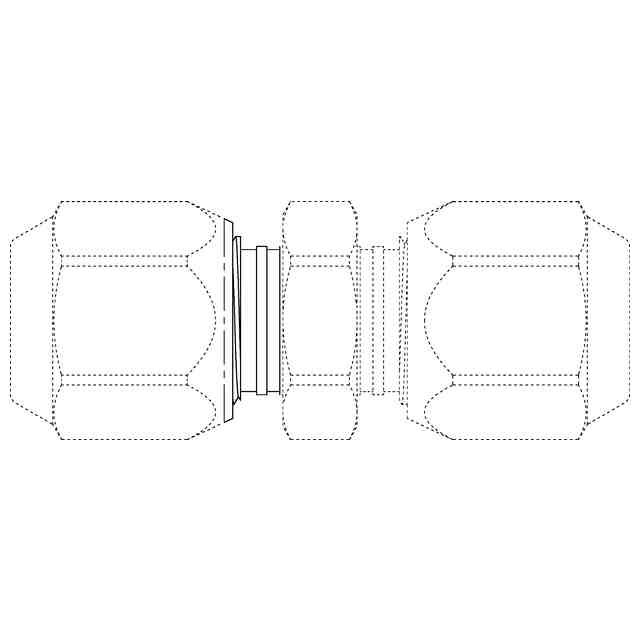

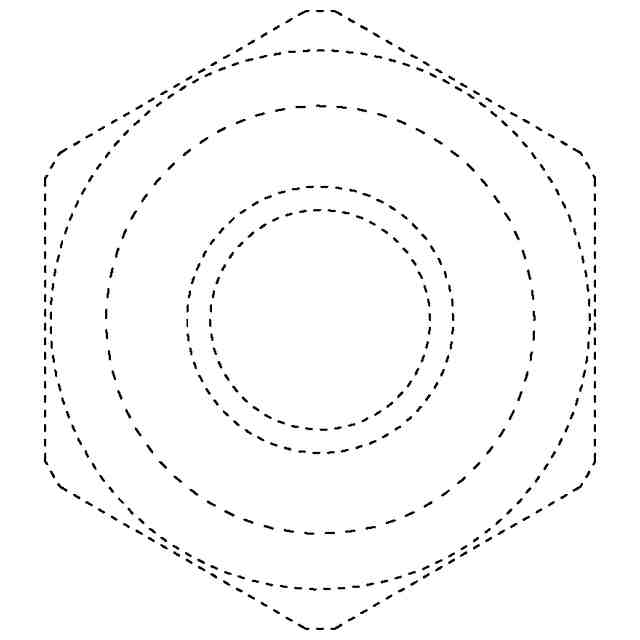

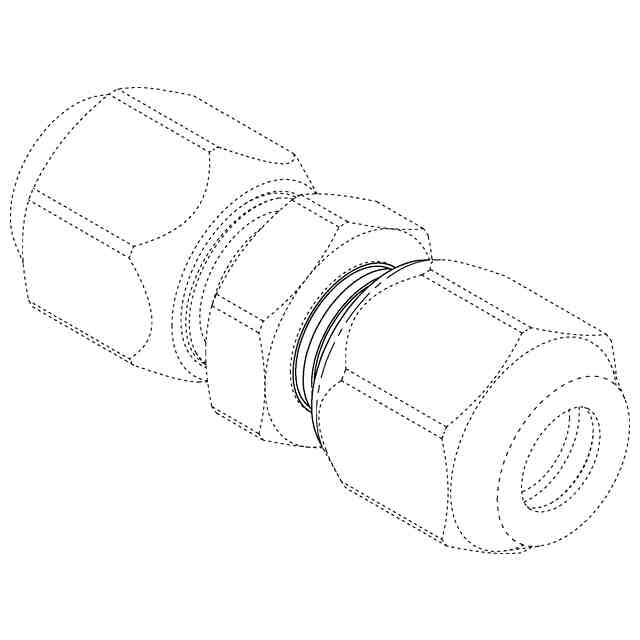

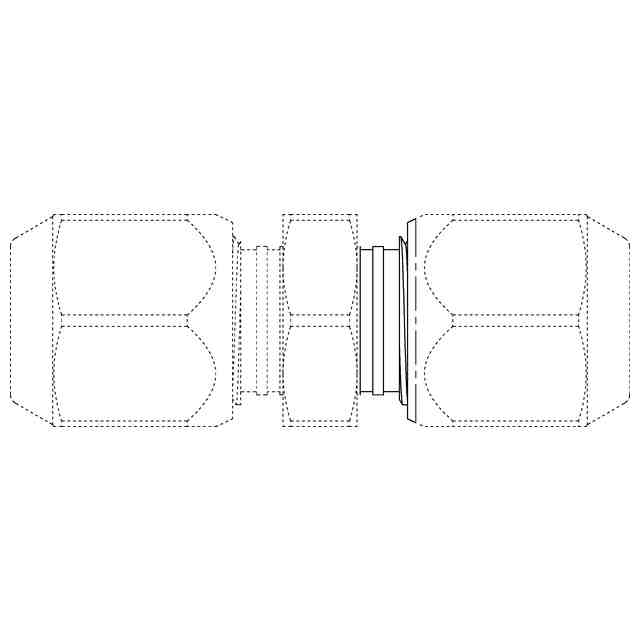

意匠の説明実線で表した部分が、部分意匠として意匠登録を受けようとする部分である。一点鎖線は、部分意匠として意匠登録を受けようとする部分とその他の部分との境界のみを示す線である。

関連意匠
