発行日2025-07-31
公報種別意匠公報(S)
登録番号1804867
登録日2025-07-23
意匠に係る物品フレキシブルチューブ用回転式継手
意匠分類M2-433(配線・配管用管、管継ぎ手、バルブ等)
出願番号2025002705
出願日2025-01-24
意匠権者ショーワインダストリー株式会社
代理人

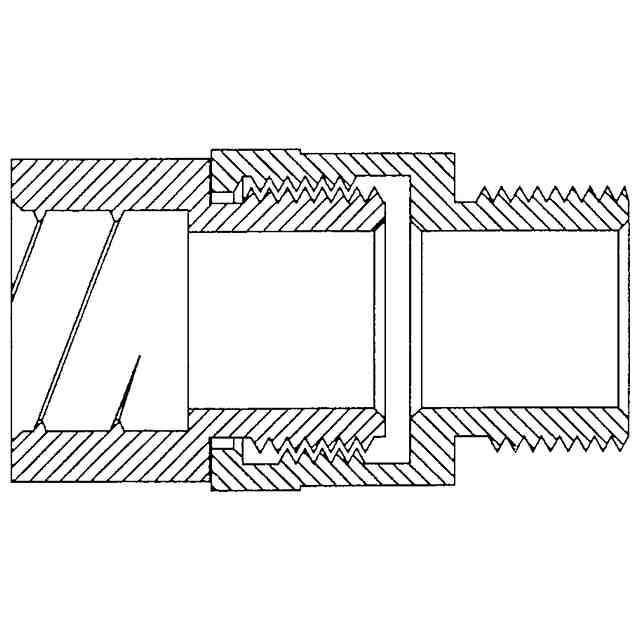

意匠に係る物品の説明本意匠に係る物品は、金属製螺旋管の端部に結合する継手であり、螺旋管の溝部に沿ってねじ込む螺旋管継手と制御盤などの機器に取り付けるための接続継手の2部品から構成されており、この螺旋管継手を接続継手に嵌合させてから、その嵌合箇所をカシメることによって容易に抜けなくなり、かつ自由に回転するようになる。また、接続継手にネジを設けることにより、360°以上は回転しない構造になっている。これにより、フレキにねじれ方向の力がかかっても継手が回転するためフレキに負荷がかからず、また、必要以上に回転しないので内部のケーブルがねじれて損傷する危険性も低くなる。
意匠の説明

関連意匠
