発行日2025-08-01
公報種別意匠公報(S)
登録番号1804994
登録日2025-07-24
意匠に係る物品多目的除菌クリーンモジュール
意匠分類D4-340(暖冷房機又は空調換気機器)
出願番号2024017051
出願日2024-07-31
意匠権者株式会社バンブーケミカル研究所
代理人

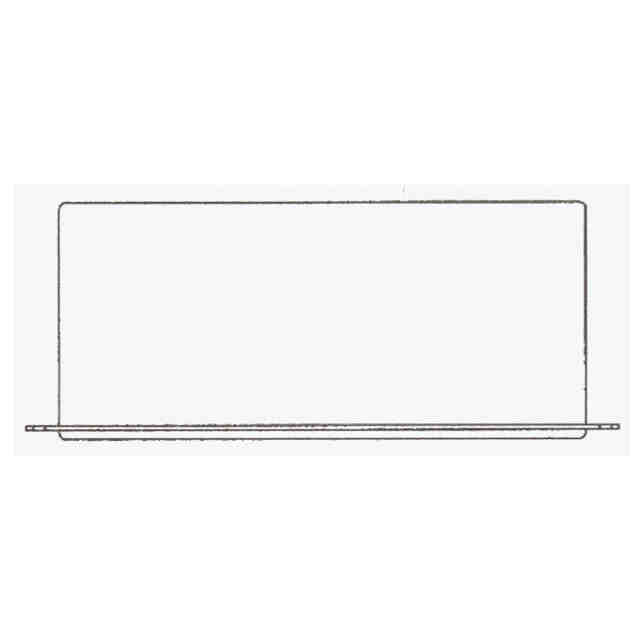

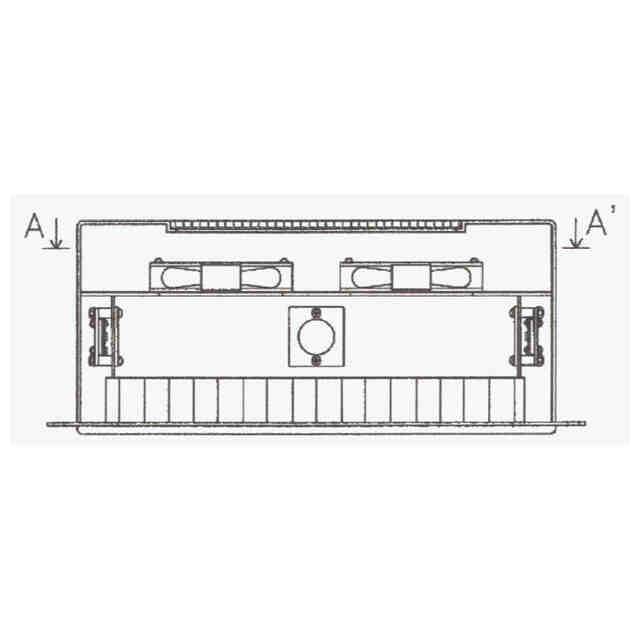

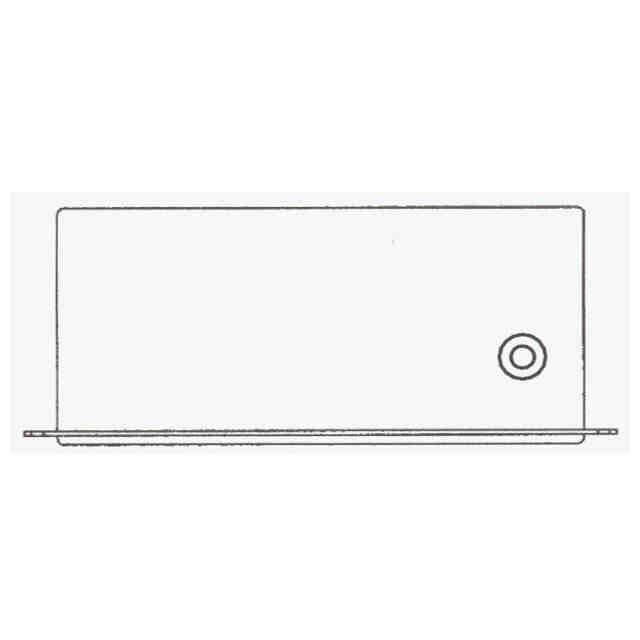

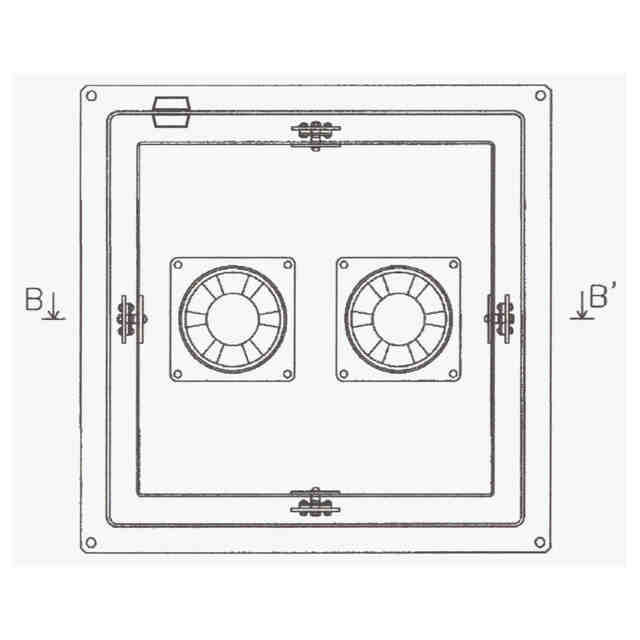

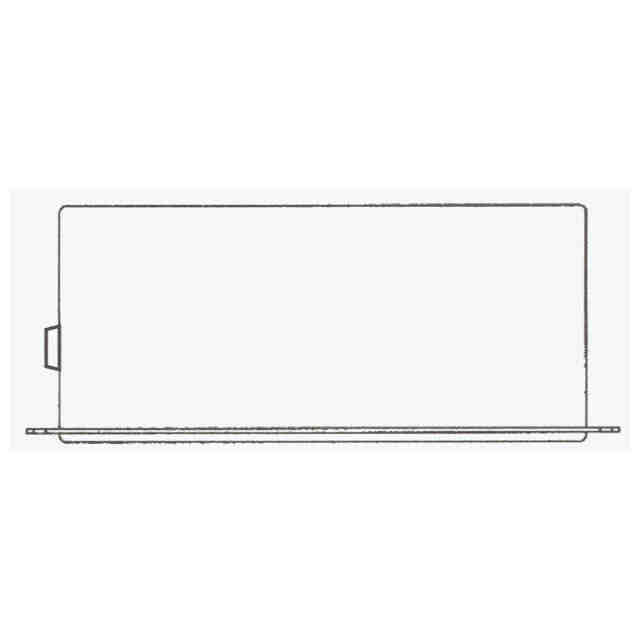

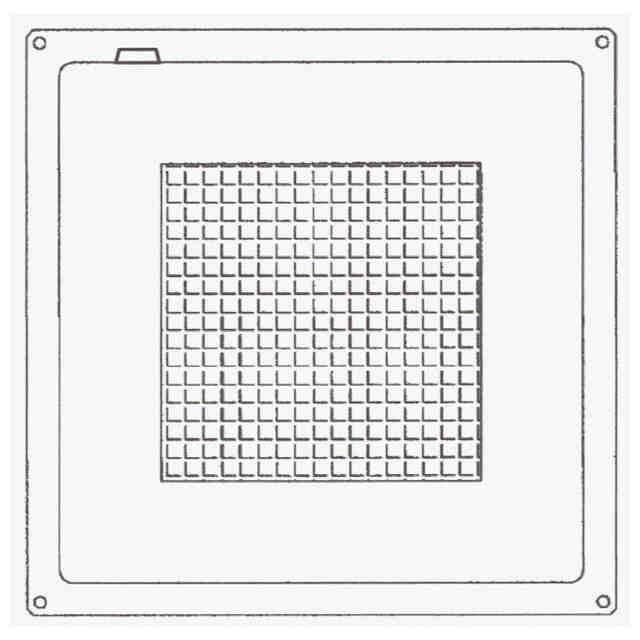

意匠に係る物品の説明本意匠の多目的除菌クリーンモジュールは、金属または樹脂材料でできた箱型形状をもつ機器本体に、上部から下方へ順に、空気の取込みの吸気口にプレフィルター、その下部に送風ファン、除菌空間とその周囲の外壁部に内側に照射される様に取り付けられた深紫外LED、除菌空間の下部に高性能フィルター、及び機器本体の最下部に給気口をもつことで構成される。本多目的除菌クリーンモジュールの動作は、機器本体の上部のプレフィルターから空気を機器内の送風ファンの駆動によって機器本体内に取り込み、送風ファンを通過した空気は、除菌空間内に移動して外周壁面に取り付けられた深紫外LEDの照射によって内部の空気が除菌され、続いて除菌空間下部の高性能フィルターで除塵され、下部の給気口から除菌と除塵が行われた清浄な空気が吹き出される。尚、本意匠の製品は、機器の外部に制御部をもち、この外部に設けた制御部とは、配線によって本機器内の送風ファンと深紫外LEDとが接続されている。本製品は、多目的の除菌と除塵の機能を併せ持つ除菌、除塵モジュールとして、各種のクリーン機器に組み込まれて幅広い用途に使用される。
意匠の説明本意匠の多目的除菌クリーンモジュールは、清浄度が設定、管理された作業空間内で使用される各種機器に組み込んで多目的かつ、広範囲に使用される一般的にファンフィルターユニット(FFU)と呼ばれる基本構成の機器である。また、本意匠の製品は、一般的な従来の設定された空気清浄度を確保する除塵機能のみをもつクリーンモジュールでなく、機器内に取り付けた深紫外LEDから発せられる波長260～280nmの光を機器内に取込んだ対象の空気に照射して、除菌できる物理的な除菌手段をもつ機器である。また、本意匠の製品は深紫外LEDを搭載し、従来品の様に水銀が内部に使われている紫外線ランプの様な環境負荷が全く無く、人体に対する安全設計を図った点が特長でもある。

関連意匠
