意匠ウォッチ

発行日2025-08-01
公報種別意匠公報(S)
登録番号1805030
登録日2025-07-24
意匠に係る物品自動二輪車用ローラースタンド
意匠分類G2-3900(車両)
出願番号2024025226
出願日2024-12-05
意匠権者株式会社デイトナ
代理人個人,個人

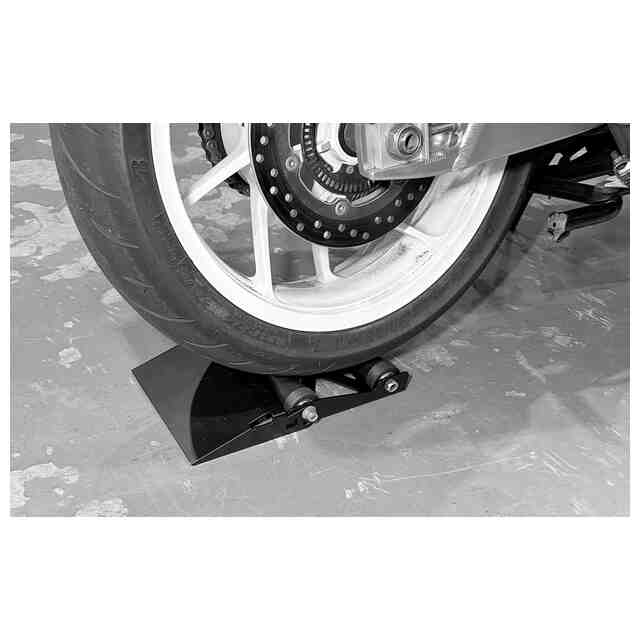

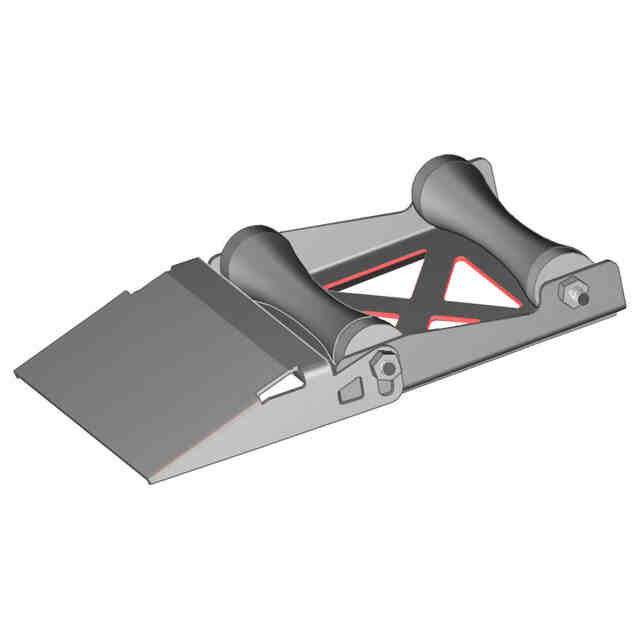

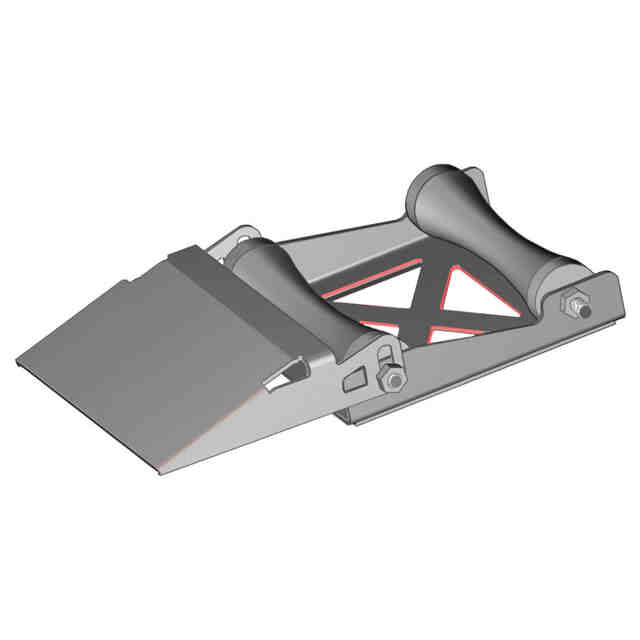

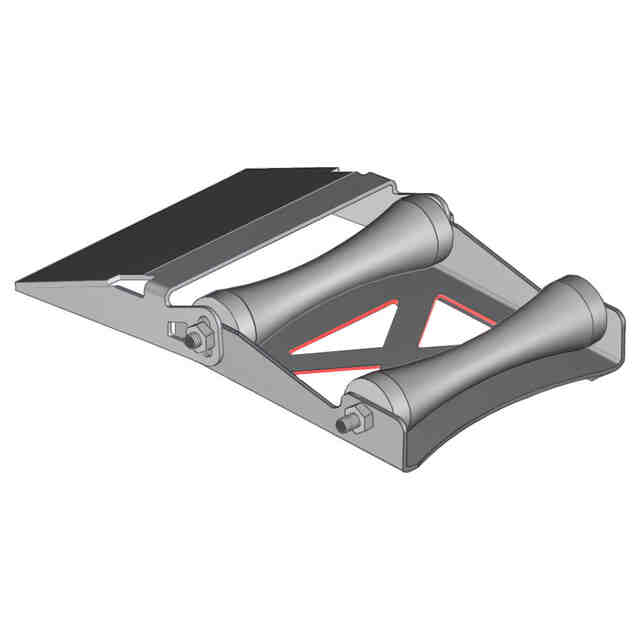

意匠に係る物品の説明本願意匠に係る物品である「自動二輪車用ローラースタンド」は、上面に2本のローラーが並行に配置されたされたものであり、この2本のローラーに対して直交する方向にタイヤを載置して用いるものである。自動二輪車のタイヤを支持した状態を示す参考図に示すように、このものを用いる際は、タイヤ外周面をローラーによって支持されることに伴いホイールを回転させることができ、整備の効率を高めることができる。またこのものには、設置面から幾分か上方に配設された2本のローラ間にタイヤを載置する際に、タイヤが乗り上げ易くするための倒伏可能に設けられたスロープ板が設けられている。このスロープ板は、図面の折り畳みの途中の状態を示す斜視図及び正面図、折り畳まれた状態を示す斜視図及び正面図に示すように使用時には、載置面からローラーへつなぐ斜面を形成するように張り出して用いられる。一方このものは、収納時にスロープ板をローラーを支持しているベースプレートに包み込みように折り畳むことができる。

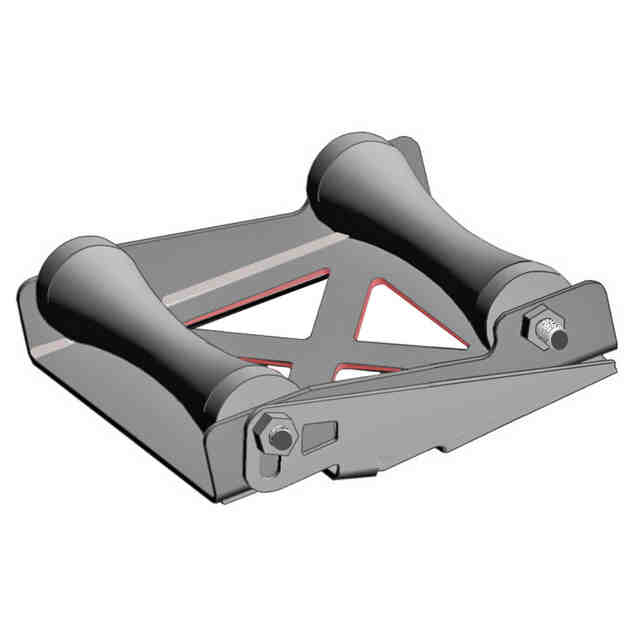

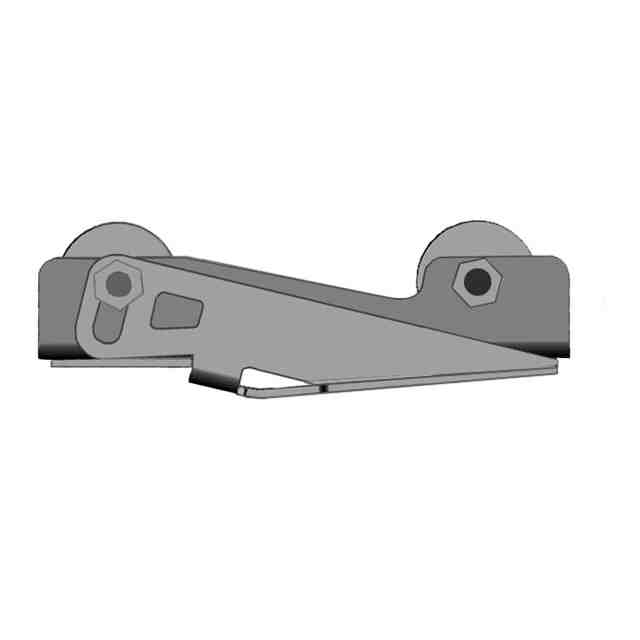

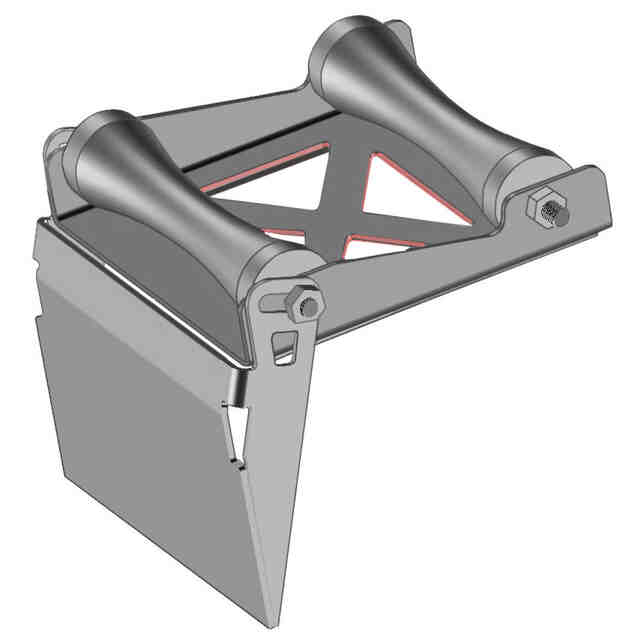

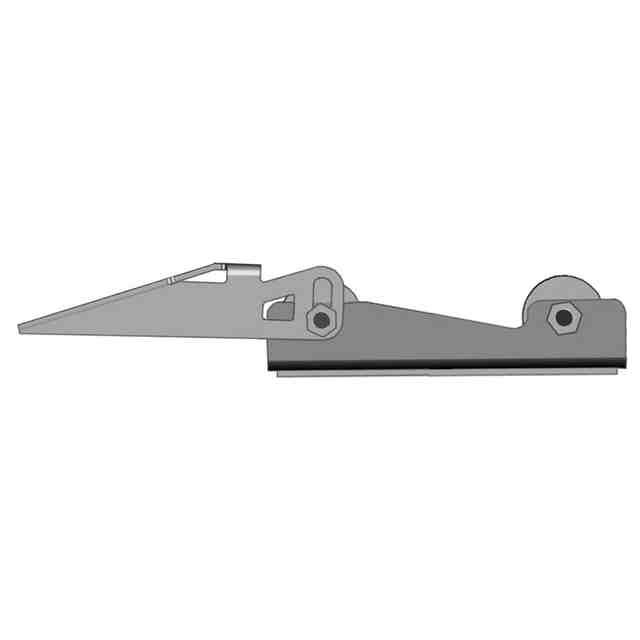

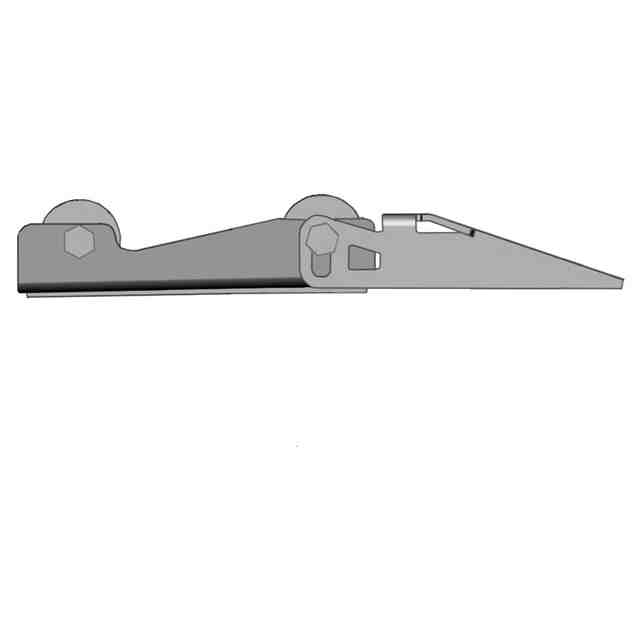

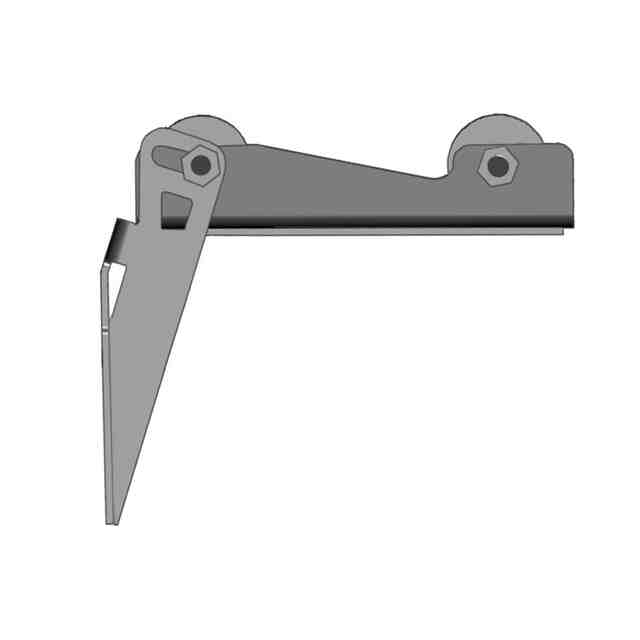

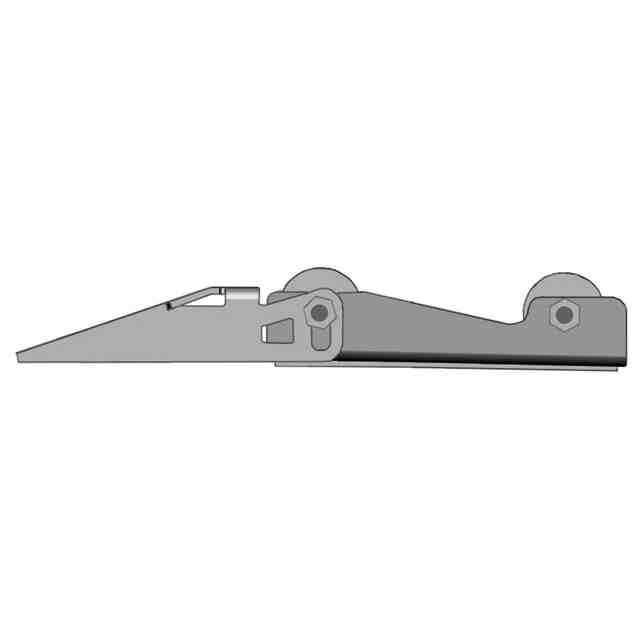

意匠の説明薄赤色に着色されていない部分が、部分意匠として意匠登録を受けようとする部分である。折り畳みの途中の状態を示す斜視図、折り畳みの途中の状態を示す正面図、折り畳まれた状態を示す斜視図、折り畳まれた状態を示す正面図は、自動二輪車用ローラースタンドの使用時から収納時への手順を示したものである。なおコンピュータグラフィックスで表現された図面については、意匠に係る物品の表面に施された色彩、色の濃淡は、表面の形状を示すものであって、意匠に係る物品の表面に施された意匠を構成する色彩ではない。

関連意匠
