発行日2025-08-04
公報種別意匠公報(S)
登録番号1805187
登録日2025-07-25
意匠に係る物品コネクタハウジング
意匠分類H1-3433(基本的電気素子)
出願番号2025004277
出願日2025-03-04
意匠権者日本航空電子工業株式会社,Japan Aviation Electronics Industry Limited
代理人弁理士法人海田国際特許事務所

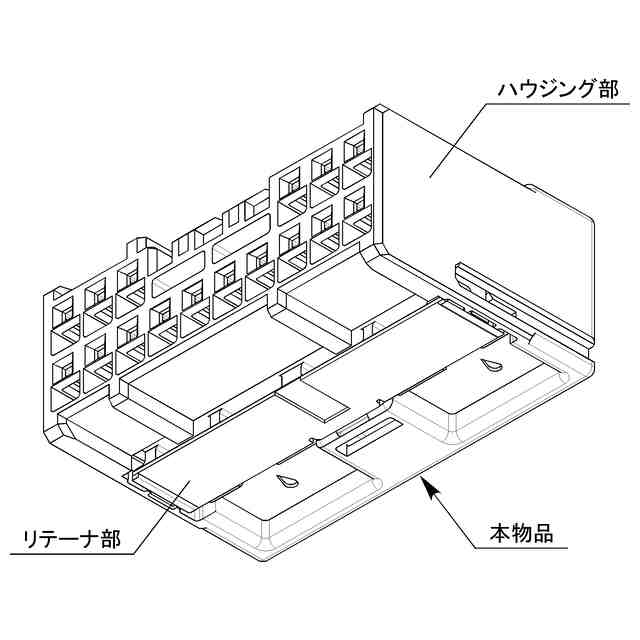

意匠に係る物品の説明本物品は、「構成部位の名称を示す参考図」に示すように、ハウジング部と、ハウジング部の内部に設置されるリテーナ部とを有して構成されるコネクタハウジングである。

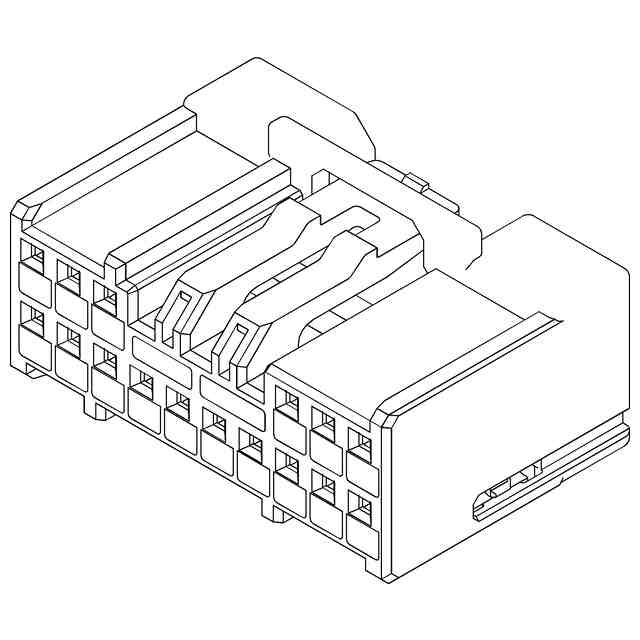

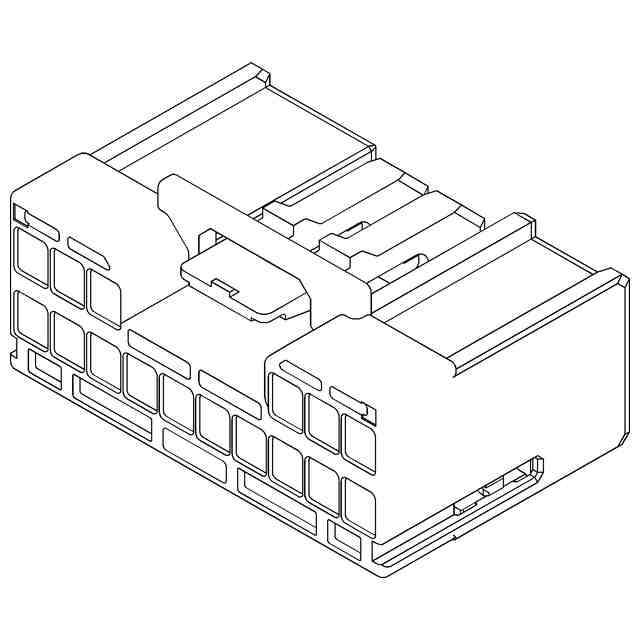

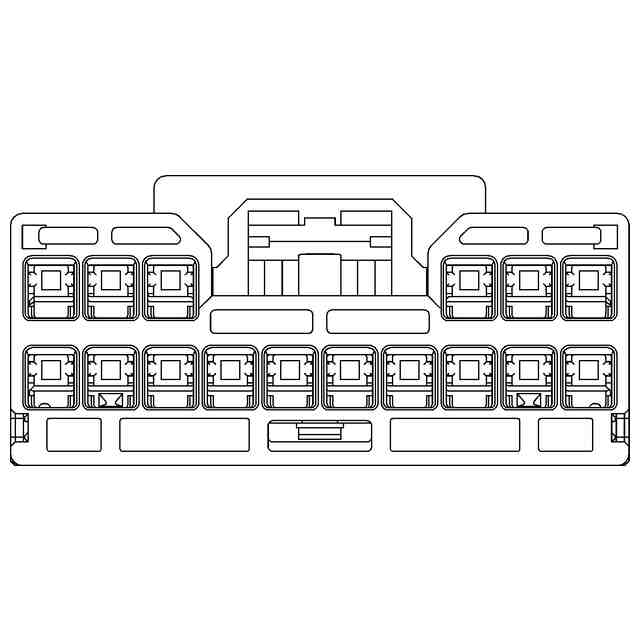

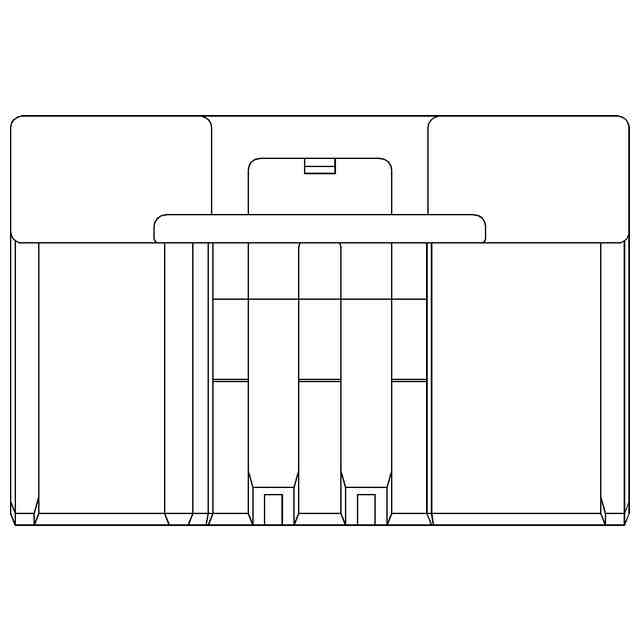

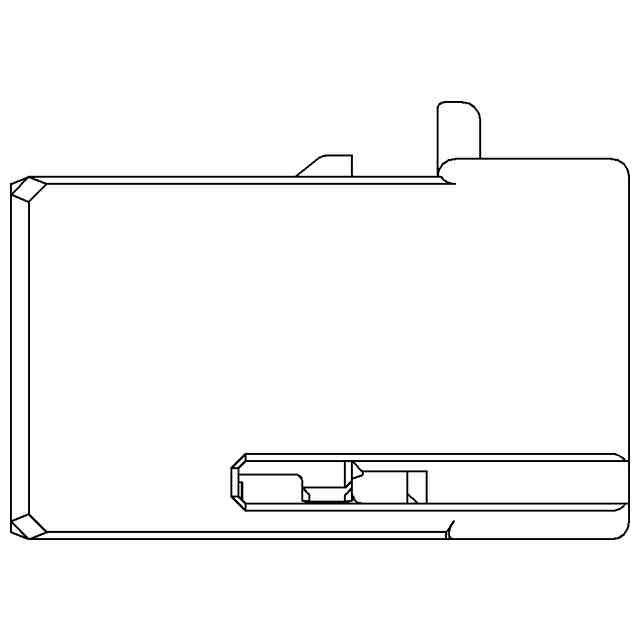

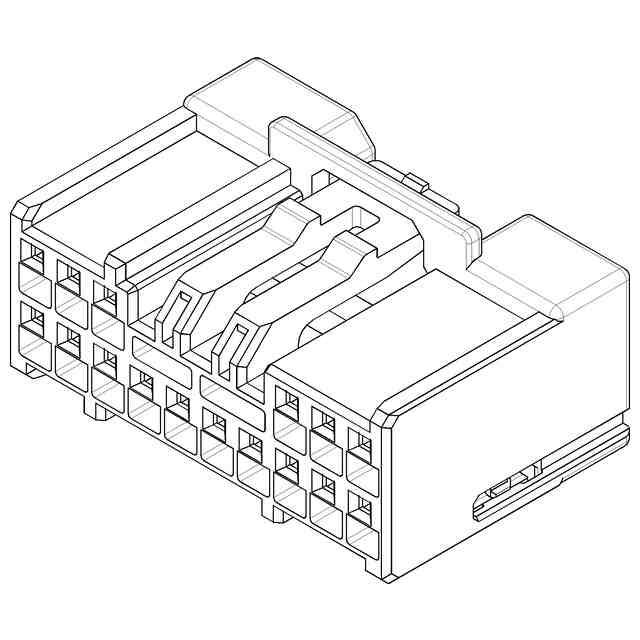

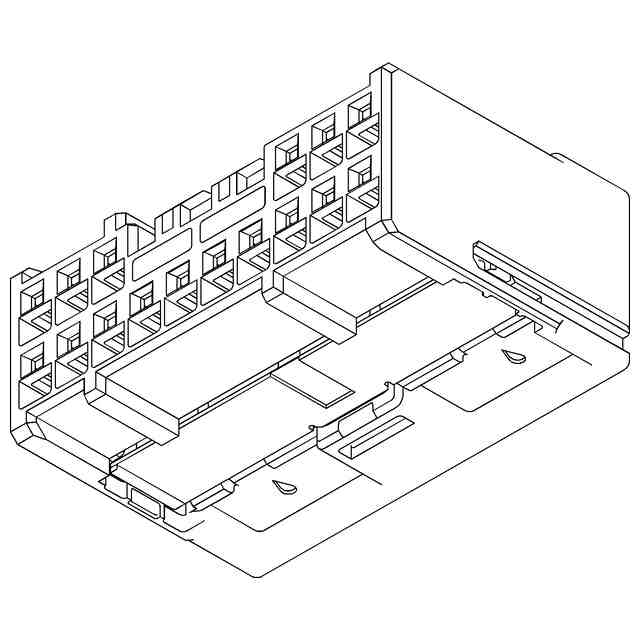

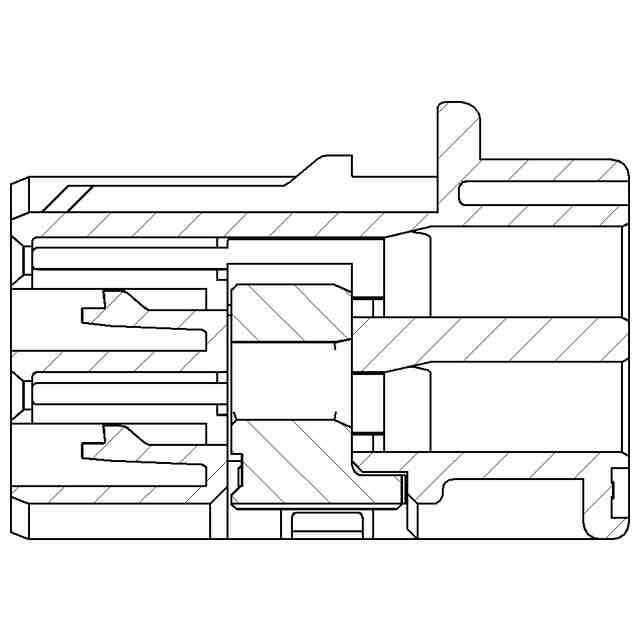

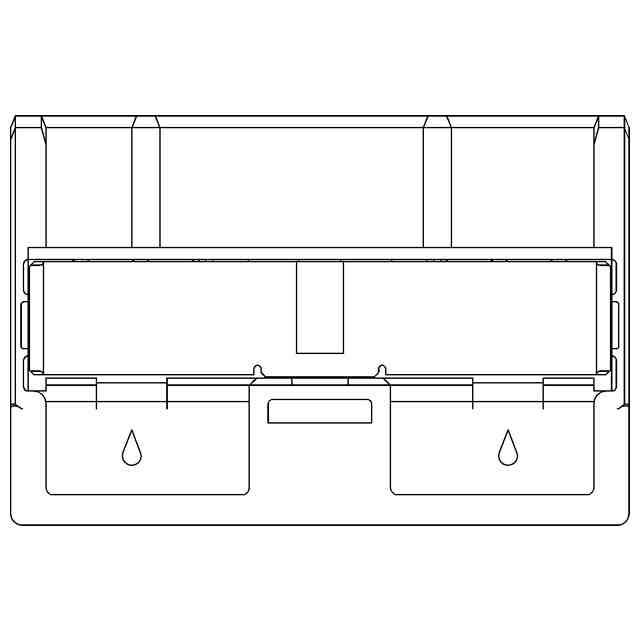

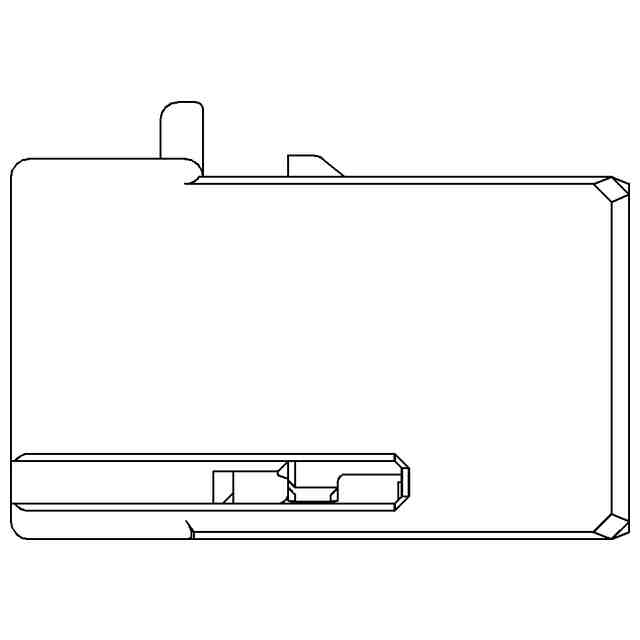

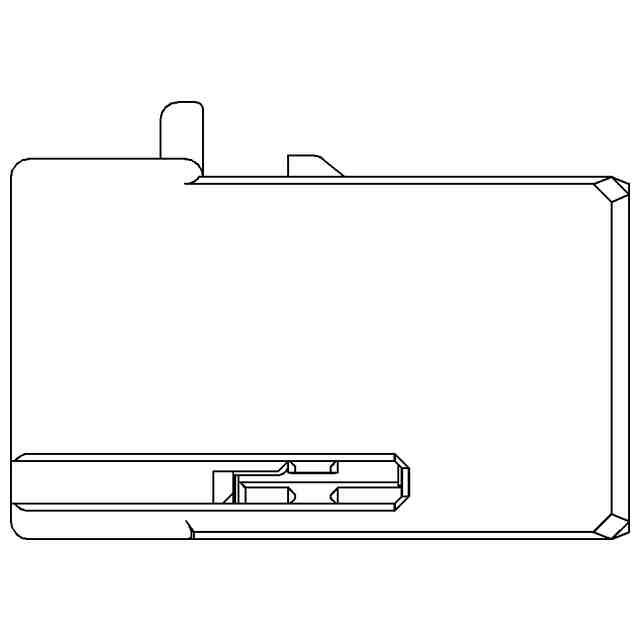

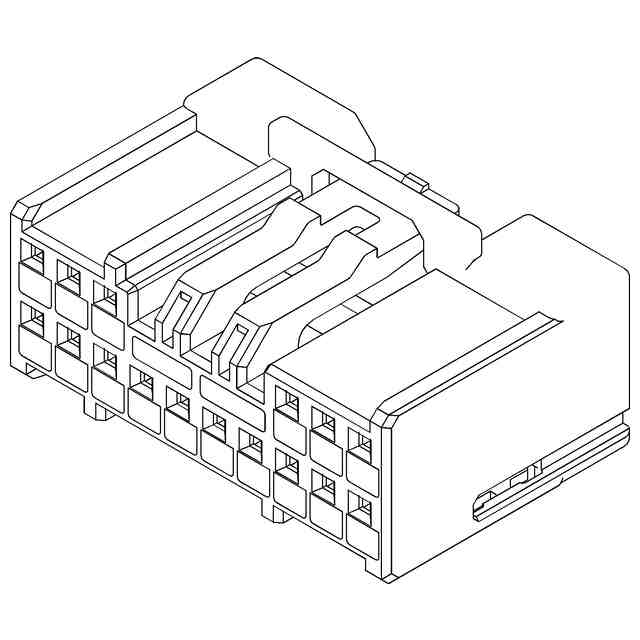

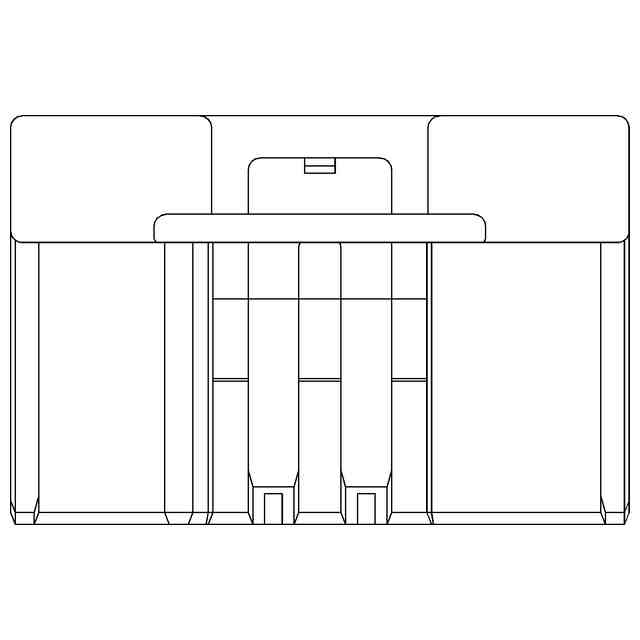

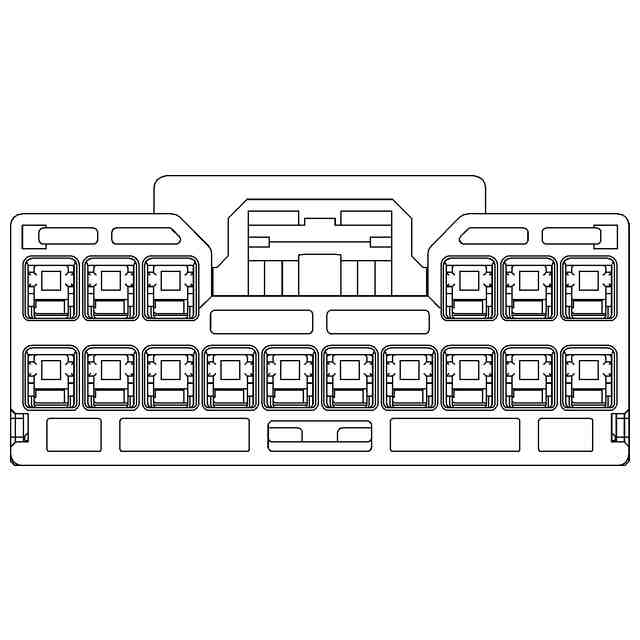

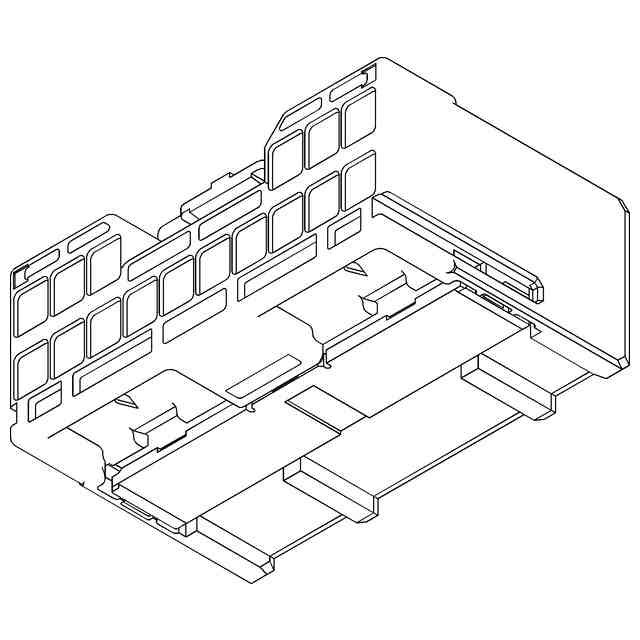

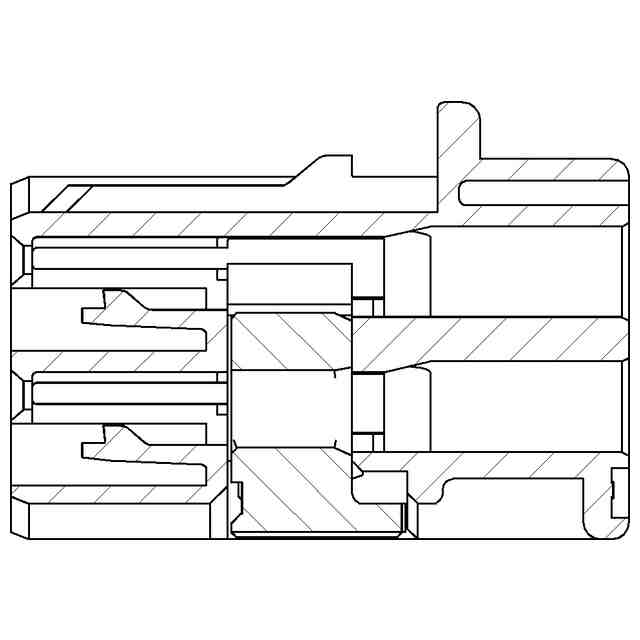

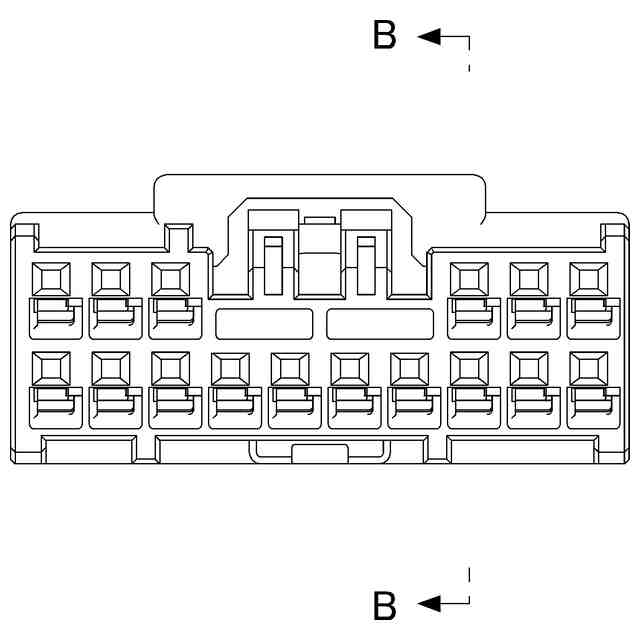

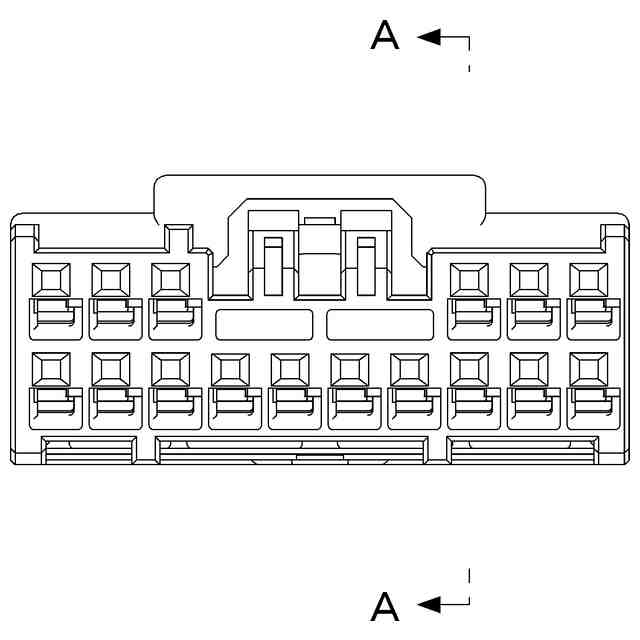

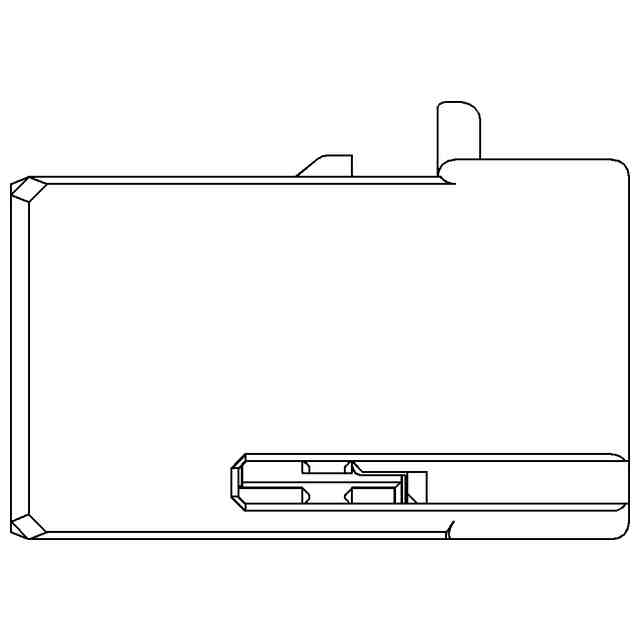

意匠の説明本願意匠に係るコネクタハウジングは、動的意匠であり、ハウジング部の内部に設置されるリテーナ部の底面が、ハウジング部の底面に沿った位置にあるアンロック状態と、ハウジング部の内部に収納されたロック状態にすることができる。本願意匠に係るコネクタハウジングでは、出荷時及び流通時等の未使用時には、リテーナ部がアンロック状態となっており、使用時には、ハウジング部に対して圧着ハーネス等の複数の端子(不図示)を装着した後にリテーナ部をハウジング部の内部に収納することでロック状態となる。リテーナ部がアンロック状態からロック状態に移行する際に、ハウジング部に対して半挿入状態の端子(不図示)がある場合には、リテーナ部をロック状態とすることができないため、半挿入端子の有無を検知することができる。なお、「正面図」乃至「斜視図4」は、リテーナ部がアンロック状態である場合を示しており、「リテーナ部がロック状態にある形態を示す正面図」乃至「リテーナ部がロック状態にある形態を示す斜視図4」は、リテーナ部がロック状態である場合を示している。また、「斜視図1」及び「リテーナ部がロック状態にある形態を示す斜視図1」は、正面、平面及び右側面を表す斜視図であり、「斜視図2」及び「リテーナ部がロック状態にある形態を示す斜視図2」は、背面、底面及び左側面を表す斜視図であり、「斜視図3」及び「リテーナ部がロック状態にある形態を示す斜視図3」は、正面、右側面及び底面を表す斜視図であり、「斜視図4」及び「リテーナ部がロック状態にある形態を示す斜視図4」は、背面、左側面及び平面を表す斜視図である。さらに、「参考斜視図1」乃至「参考斜視図4」は「斜視図1」乃至「斜視図4」に対応し、「参考斜視図5」乃至「参考斜視図8」は「リテーナ部がロック状態にある形態を示す斜視図1」乃至「リテーナ部がロック状態にある形態を示す斜視図4」に対応する図であって、「参考斜視図1」乃至「参考斜視図8」において表れる細線は、いずれも立体表面の形状を特定するための稜線である。
