発行日2025-08-04
公報種別意匠公報(S)
登録番号1805231
登録日2025-07-25
意匠に係る物品デッキプレート
意匠分類L6-100(建築用内外装材)
出願番号2024022621
出願日2024-10-31
意匠権者三菱地所株式会社,JFE建材株式会社
代理人個人,個人,個人

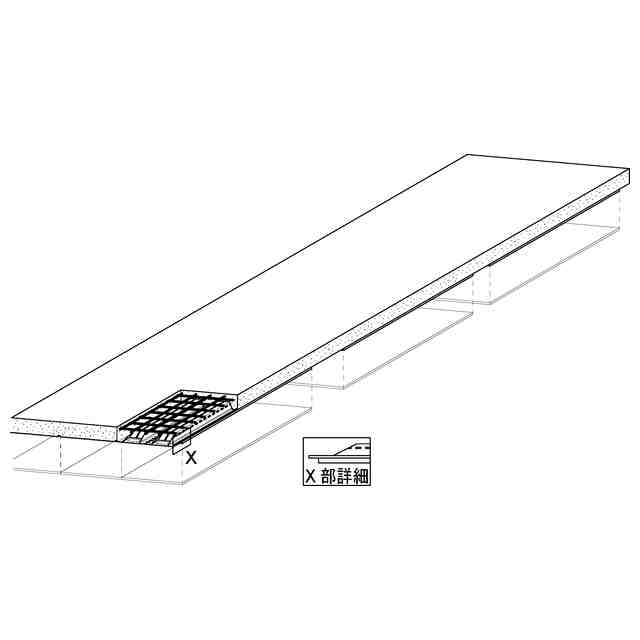

意匠に係る物品の説明本願意匠に係る物品は、建築物の床スラブ及び屋根スラブ等のコンクリートスラブを構築するデッキプレートであり、デッキプレートを形成する所定面積の金属ベース(鉄板)の下面に仕上材が取り付けられている。本願意匠に係る物品は、参考斜視図に示すように、解体を要さない打ち込み型枠として型鋼間や型枠間に架け渡され、その上面にコンクリートが所定の被り寸法で打設される。又、コンクリート打設時に型枠として機能するとともに、コンクリートの硬化後はコンクリートと一体となって引張り応力を負担する構造部材としての合成スラブ用デッキプレートとしても使用される。更に、本願意匠に係る物品は、構造部材として引張り応力を負担するものと算定されない上面が略フラットなフラットデッキ用デッキプレートとしても使用される。本願意匠に係る物品は、長手方向の両端部の補強リブ及び係合リブが縦方向へ押し潰されて閉塞されたエンドクローズ加工が施されている。本願意匠に係る物品を合成スラブ用デッキプレートとして使用する場合は、H型鋼等の鉄骨梁間や型枠間に並べて使用する。本願意匠に係る物品をフラットデッキ用デッキプレートとして使用する場合は、その両端部のエンドクローズ加工部分を鉄骨梁間や型枠間に架け渡して使用する。
意匠の説明

関連意匠
