発行日2025-08-05
公報種別意匠公報(S)
登録番号1805270
登録日2025-07-28
意匠に係る物品プリント基板用端子台
意匠分類H1-3300(基本的電気素子)
出願番号2024027001
出願日2024-12-26
意匠権者株式会社オサダ
代理人個人

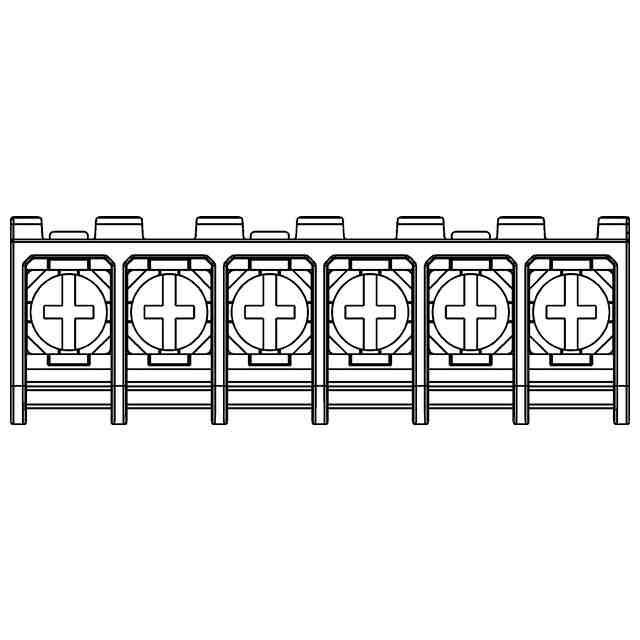

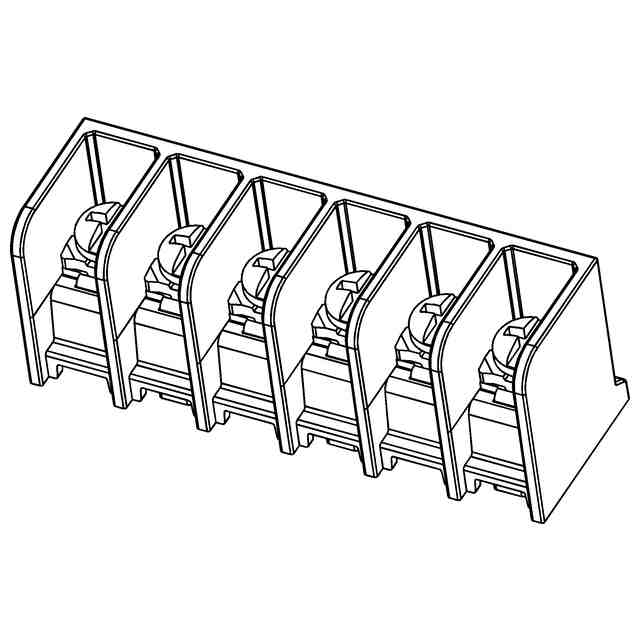

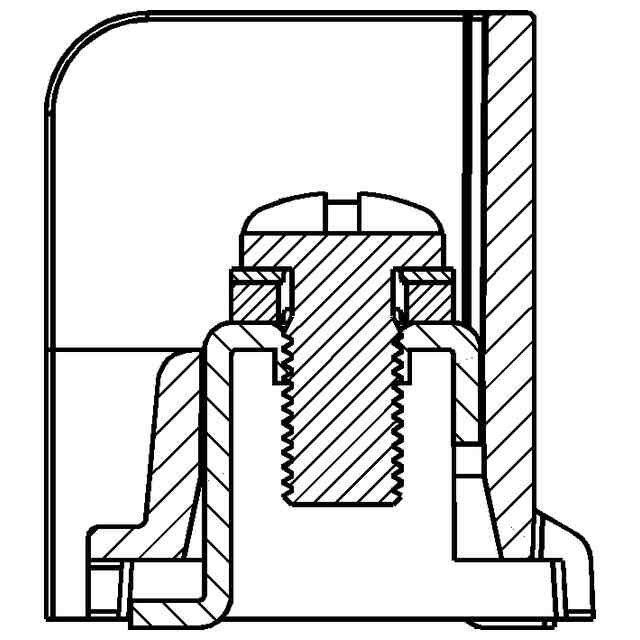

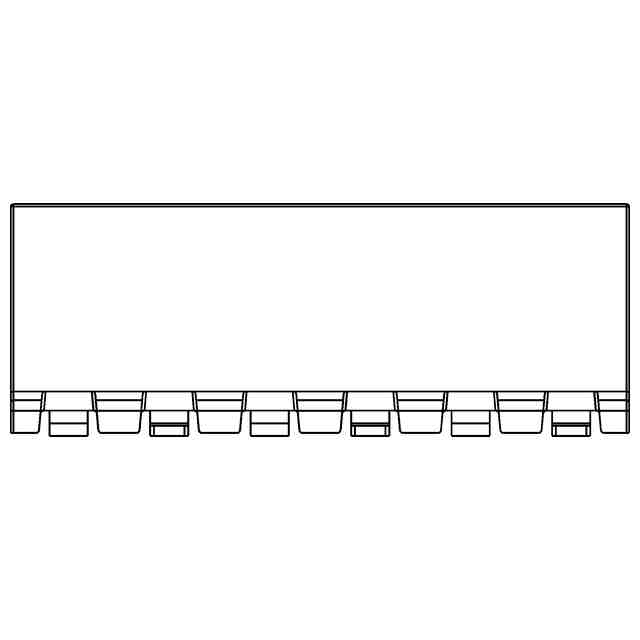

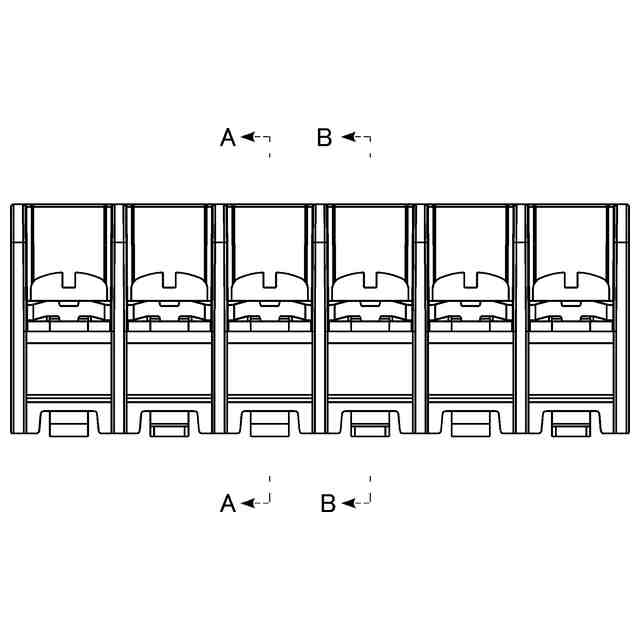

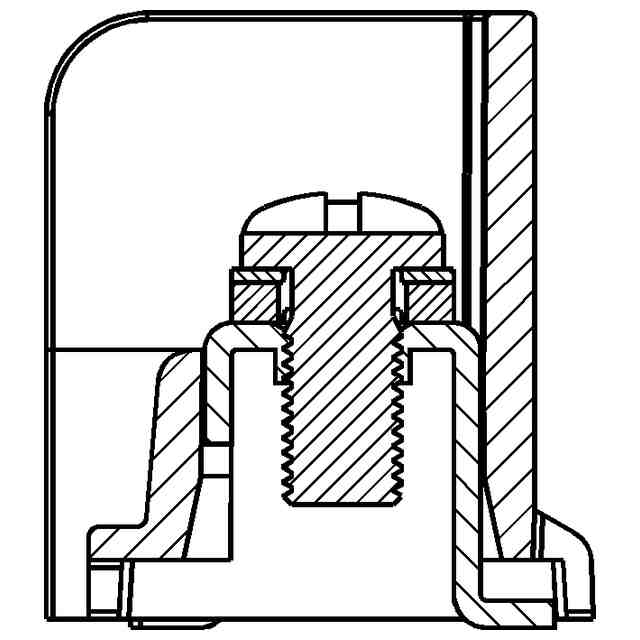

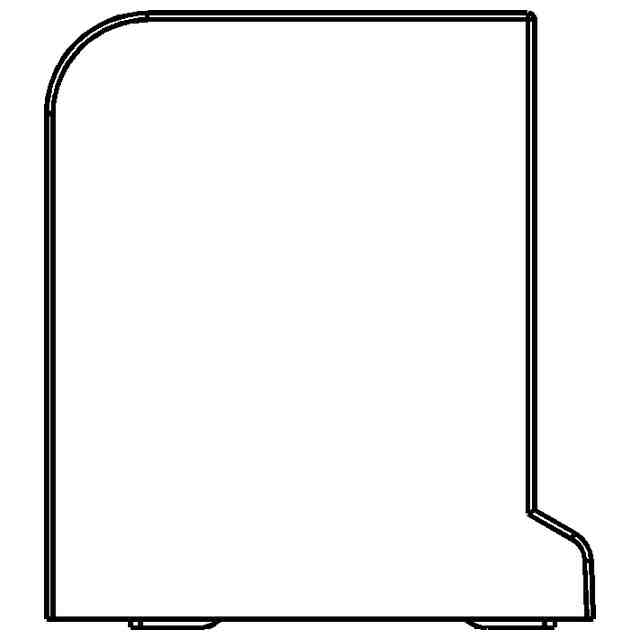

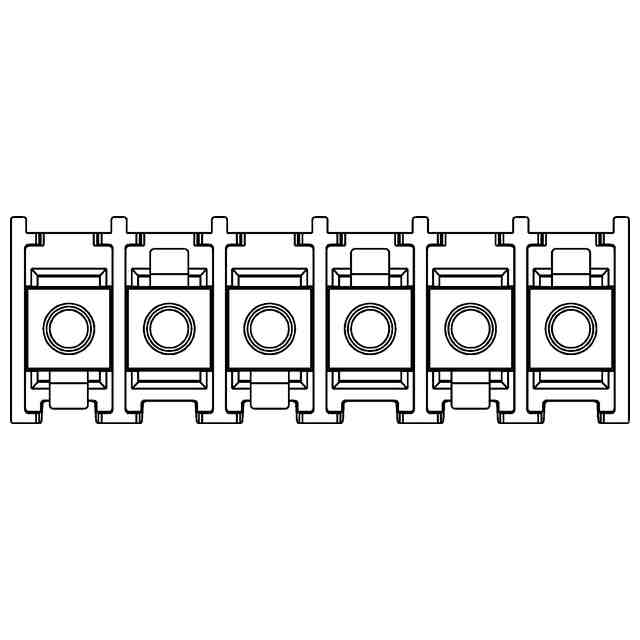

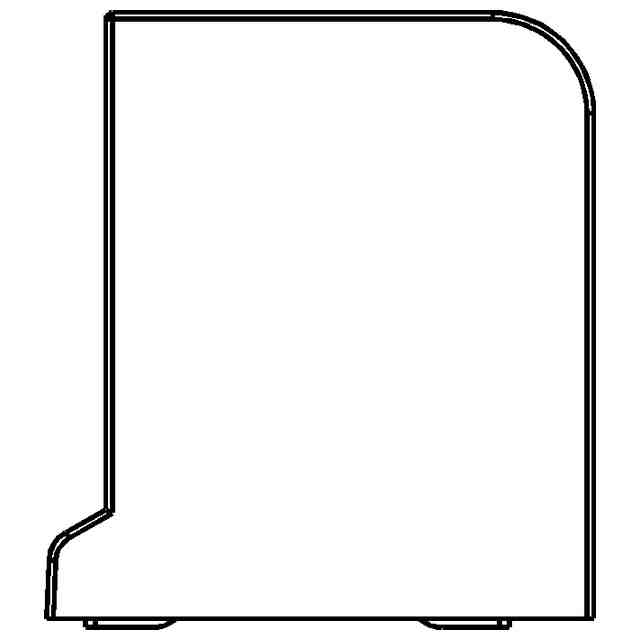

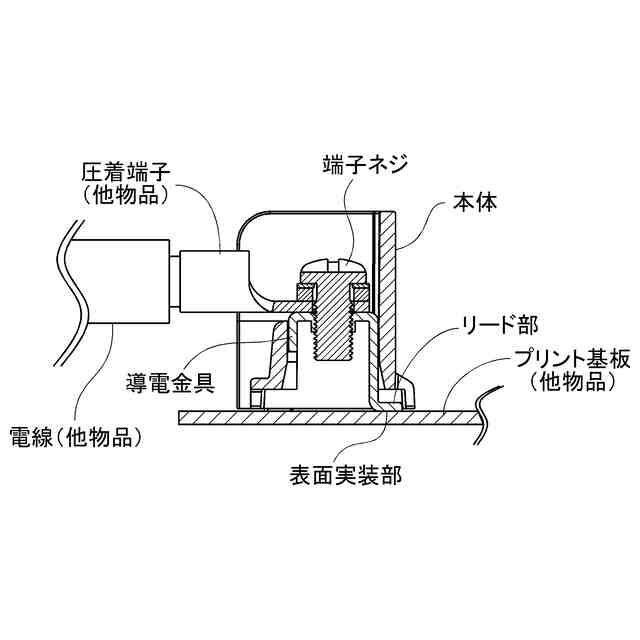

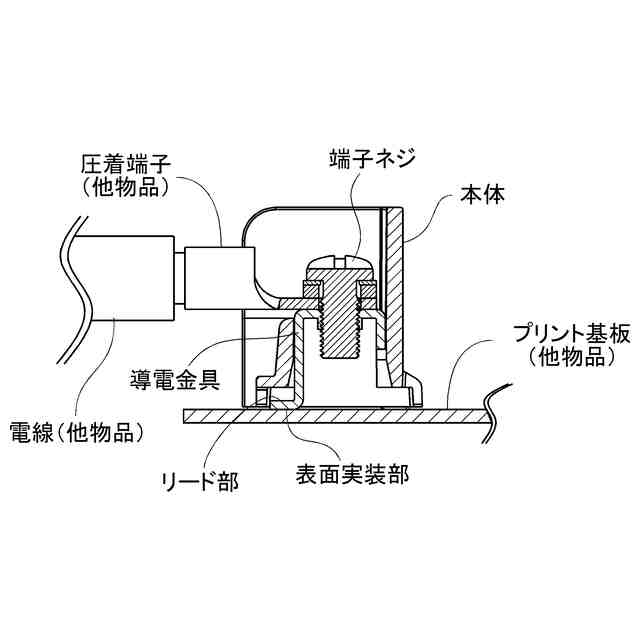

意匠に係る物品の説明本物品は、プリント基板に実装されて電線の中継接続等に用いられるネジ式且つ表面実装タイプの端子台である。本物品は、極数分の台座部を有する絶縁性の本体と、下方へ延びるリード部を有して各台座部に固定される極数分の導電金具と、各導電金具に締結される極数分の端子ネジと、を備えて構成される。導電金具には、リード部を前方寄りにした配置及び後方寄りにした配置の二つがあり、これらが隣り合う極で交互に設けられることにより、「底面図」に示すように端子台全体でリード部が千鳥状に配置される。各リード部は、「使用状態を示すA-A線参考断面図」及び「使用状態を示すB-B線参考断面図」に示すように、下部がそれぞれL字状に折り曲げ形成されており、これらリード部の下部にてプリント基板に表面実装される。本物品は、リード配置を千鳥状にすることによって、空間・沿面距離を長く取れるため、端子間ピッチを小さくすることができる。
意匠の説明
この意匠をJ-PlatPatで参照する
